1 / 8

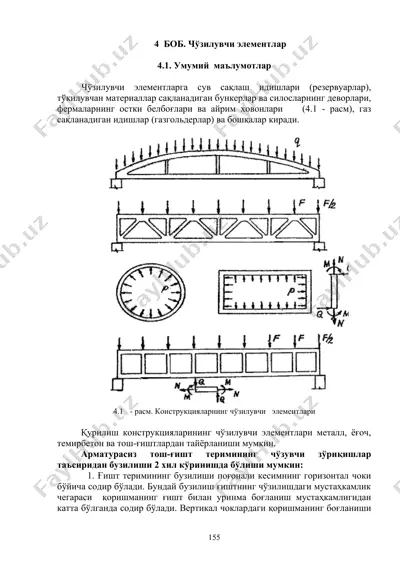

4 боб 4 боб. чўзилувчи элементлар 4.1. умумий маълумотлар чўзилувчи элементларга сув сақлаш идишлари (резервуарлар), тўкилувчан материаллар сақланадиган бункерлар ва силосларнинг деворлари, фермаларнинг остки белбоғлари ва айрим ховонлари (4.1 - расм), газ сақланадиган идишлар (газгольдерлар) ва бошқалар киради. 4.1 - расм. конструкцияларнинг чўзилувчи элементлари қурилиш конструкцияларининг чўзилувчи элементлари металл, ёғоч, темирбетон ва тош-ғиштлардан тайёрланиши мумкин. арматурасиз тош-ғишт теримининг чўзувчи зўриқишлар таъсиридан бузилиши 2 хил кўринишда бўлиши мумкин: 1. ғишт теримининг бузилиши поғонали кесимнинг горизонтал чоки бўйича содир бўлади. бундай бузилиш ғиштнинг чўзилишдаги мустаҳкамлик чегараси қоришманинг ғишт билан уринма боғланиш мустаҳкамлигидан катта бўлганда содир бўлади. вертикал чоклардаги қоришманинг боғланиши чокнинг қоришма билан етарлича тўлмаслиги ва қоришманинг киришиши сабабли ҳисобга олинмайди (4.2 расм, 2-2, 3-3 кесимлар). 2. ғишт теримининг бузилиши текис кесим бўйича содир бўлади. бундай бузилиш ғиштнинг мустаҳкамлиги ғишт терими горизонтал чокларидаги уринма боғланиш мустаҳкамлигидан кичик бўлганда содир бўлади (4.2 - расм, 1-1 кесим). арматурасиз тош-ғишт конструкцияларда ғиштларнинг боғланмаган кесимлар бўйича …

2 / 8

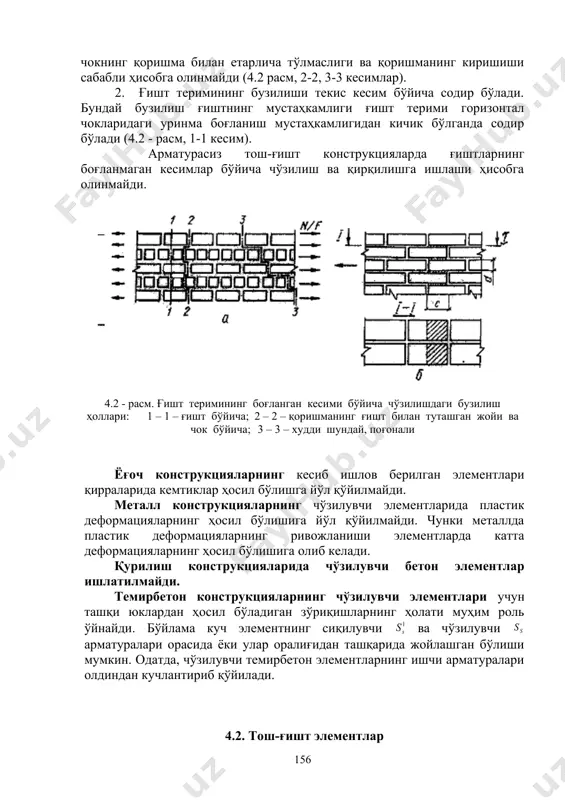

н зўриқишларнинг ҳолати муҳим роль ўйнайди. бўйлама куч элементнинг сиқилувчи ва чўзилувчи арматуралари орасида ёки улар оралиғидан ташқарида жойлашган бўлиши мумкин. одатда, чўзилувчи темирбетон элементларнинг ишчи арматуралари олдиндан кучлантириб қўйилади. 4.2. тош-ғишт элементлар боғланган кесими бўйича ғишт теримининг марказий чўзилишдаги юк кўтариш қобилияти қуйидаги шартдан текширилади: , (4.1) бу ерда: – боғланган кесими бўйича ғишт теримининг чўзилишдаги ҳисобий қаршилиги; – ғишт теримининг нетто кесими юзаси. текис кесими (4.2 - расм, 1-1 кесим ) бўйича ғишт теримининг марказий чўзилишдаги юк кўтариш қобилияти қуйидаги шартдан текширилади: , (4.2) бу ерда: – ғиштнинг ўқ бўйича чўзилишдаги ҳисобий қаршилиги; – вертикал чоклари юзаси ҳисобга олинмаган теримнинг (ғиштнинг) кесим юзаси. ҳисоб натижаси сифатида (4.1) ва (4.2) формулалар бўйича олинган кичик миқдор қабул қилинади. номарказий чўзилишда кесимнинг ҳисобий юк кўтариш қобилияти ғишт теримининг эластик ишлаши шартидан аниқланади: (4.3) бу ерда - бўйлама кучнинг кесим оғирлик марказига нисбатан эксцентриситети; – ғишт терими кесимининг қаршилик моменти. 4.3. ёғоч …

3 / 8

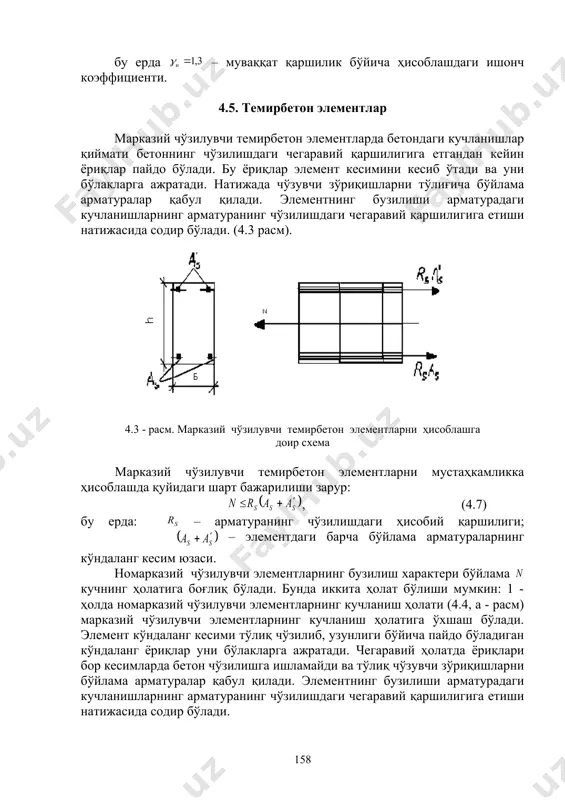

н кейин ёриқлар пайдо бўлади. бу ёриқлар элемент кесимини кесиб ўтади ва уни бўлакларга ажратади. натижада чўзувчи зўриқишларни тўлиғича бўйлама арматуралар қабул қилади. элементнинг бузилиши арматурадаги кучланишларнинг арматуранинг чўзилишдаги чегаравий қаршилигига етиши натижасида содир бўлади. (4.3 расм). 4.3 - расм. марказий чўзилувчи темирбетон элементларни ҳисоблашга доир схема марказий чўзилувчи темирбетон элементларни мустаҳкамликка ҳисоблашда қуйидаги шарт бажарилиши зарур: , (4.7) бу ерда: – арматуранинг чўзилишдаги ҳисобий қаршилиги; embed equation.3 – элементдаги барча бўйлама арматураларнинг кўндаланг кесим юзаси. номарказий чўзилувчи элементларнинг бузилиш характери бўйлама кучнинг ҳолатига боғлиқ бўлади. бунда иккита ҳолат бўлиши мумкин: 1 - ҳолда номарказий чўзилувчи элементларнинг кучланиш ҳолати (4.4, а - расм) марказий чўзилувчи элементларнинг кучланиш ҳолатига ўхшаш бўлади. элемент кўндаланг кесими тўлиқ чўзилиб, узунлиги бўйича пайдо бўладиган кўндаланг ёриқлар уни бўлакларга ажратади. чегаравий ҳолатда ёриқлари бор кесимларда бетон чўзилишга ишламайди ва тўлиқ чўзувчи зўриқишларни бўйлама арматуралар қабул қилади. элементнинг бузилиши арматурадаги кучланишларнинг арматуранинг чўзилишдаги чегаравий қаршилигига етиши натижасида …

4 / 8

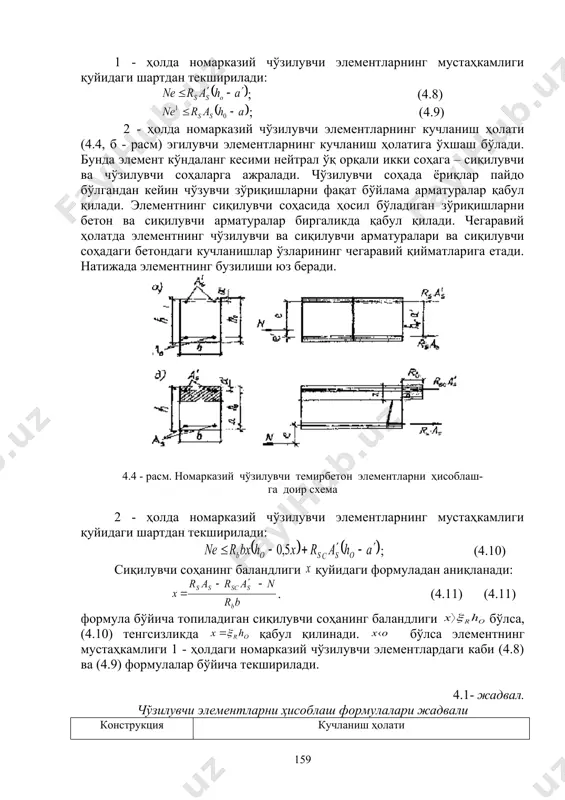

ди. натижада элементнинг бузилиши юз беради. 4.4 - расм. номарказий чўзилувчи темирбетон элементларни ҳисоблаш- га доир схема 2 - ҳолда номарказий чўзилувчи элементларнинг мустаҳкамлиги қуйидаги шартдан текширилади: ; (4.10) сиқилувчи соҳанинг баландлиги қуйидаги формуладан аниқланади: . (4.11) (4.11) формула бўйича топиладиган сиқилувчи соҳанинг баландлиги бўлса, (4.10) тенгсизликда қабул қилинади. бўлса элементнинг мустаҳкамлиги 1 - ҳолдаги номарказий чўзилувчи элементлардаги каби (4.8) ва (4.9) формулалар бўйича текширилади. 4.1- жадвал. чўзилувчи элементларни ҳисоблаш формулалари жадвали конструкция материаллари ва ҳисоб тури кучланиш ҳолати марказий чўзилиш номарказий чўзилиш тош-ғишт: мустаҳкамлиги бўйича , ёғоч: мустаҳкамлиги бўйича металл: мустаҳкамлиги бўйича - бетон: мустаҳкамлиги бўйича темирбетон: мустаҳкамлиги бўйича 1- ҳолда, ; 2 -ҳолда, 4.6. мустақил назорат учун саволлар 1. қурилиш конструкцияларининг чўзилувчи элементлари қаерда учрайди? 2. чўзилувчи тош-ғишт элементларни лойиҳалашда қандай шартлар эътиборга олинади? 3. ёғоч элементларни лойиҳалашда қандай талаблар эътиборга олинади? 4. металл конструкцияларнинг чўзилувчи элементларини лойиҳалашда қандай талаблар эътиборга олинади? 5. чўзилувчи металл элементлар қандай ҳолатда …

5 / 8

1996-126 бет. 2. қмқ 2.03.05-97 пўлат қурилмалар. лойиҳалаштиришнинг меъёрлари ўзр давархитектқурилишқўми -тошкент, 1997-127 бет. 3. қмқ 2.03.07-96 бетон ва темир-бетон конструкциялар./ ўзр давархитектқурилишқўми -тошкент, 1996-215 бет. 4. қмқ 2.03.07-98 тош ва ўзактошли қурилмалар. ўзр давархитектқурилишқўми -тошкент, 1998. 10 бет. 5. қмқ 2.03.08-98. ёғоч конструкциялар. ўзр давархитектқурилишқўми -тошкент, 1998. 79 бет. 6. еременок п.л., еременок и.п. каменные и армокаменные конструкции: учебник для вузов – киев: вища. школа, головное изд-во, 1981.-224 с. 7. рўзиев қ.и., алимов м.а. биноларнинг ёғоч ва пластмасса қурилмалари. 1 ва 2 қисм. тошкент, 1993.91 бет. 8. холмуродов р.и., аслиев с.а. металл қурилмалар. олий ўқув юртлари учун ўқув қўлланма.- тошкент: ўқитувчи, 1994-179 бет. 9. усмонов в.ф. темир – бетон қурилмалари элементларини ҳисоблаш: инженерлик қурилиш олий ўқув юртлари учун ўқув қўлланма, 2- қисмдан иборат. 1ва 2 қисм. –тошкент, 1992-162 бет 155 _1229493366.unknown _1229493469.unknown _1229672531.unknown _1229672654.unknown _1229672689.unknown _1229672936.unknown _1229672985.unknown _1229673018.unknown _1229673066.unknown _1229673192.unknown _1229673255.unknown _1229673274.unknown _1229673314.unknown _1229673648.unknown _1229673675.unknown _1229673854.unknown _1229673972.unknown _1229674132.unknown _1229674498.unknown …
