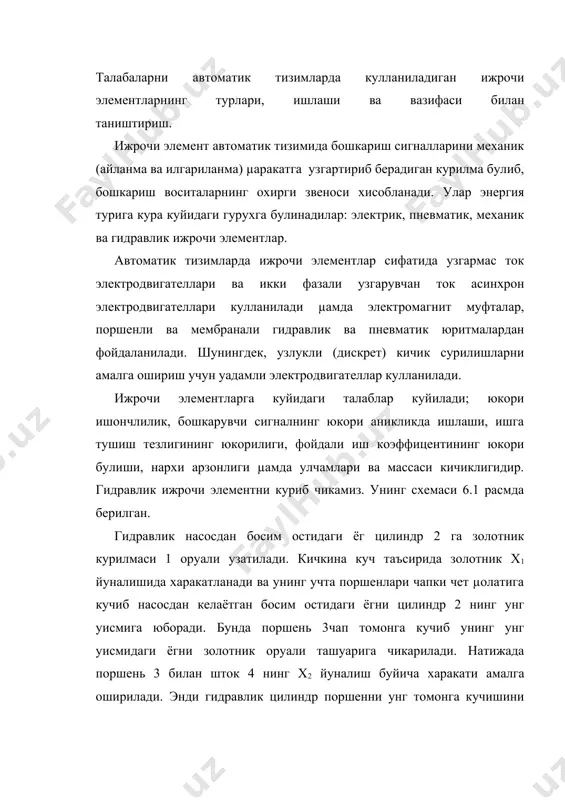

1404052423_50307.doc ижрочи элементлар р е ж а 1. ижрочи элемент вазифаси 2. ижрочи элемент таснифи. 3. гидравлик ва электромагнитли ижрочи элементлар. 4. электромагнит ижрочи элементларнинг афзалликлари. талабаларни автоматик тизимларда кулланиладиган ижрочи элементларнинг турлари, ишлаши ва вазифаси билан таништириш. ижрочи элемент автоматик тизимида бошкариш сигналларини механик (айланма ва илгариланма) µаракатга узгартириб берадиган курилма булиб, бошкариш воситаларнинг охирги звеноси хисобланади. улар энергия турига кура куйидаги гурухга булинадилар: электрик, пневматик, механик ва гидравлик ижрочи элементлар. автоматик тизимларда ижрочи элементлар сифатида узгармас ток электродвигателлари ва икки фазали узгарувчан ток асинхрон электродвигателлари кулланилади µамда электромагнит муфталар, поршенли ва мембранали гидравлик ва пневматик юритмалардан фойдаланилади. шунингдек, узлукли (дискрет) кичик сурилишларни амалга ошириш учун уадамли электродвигателлар кулланилади. ижрочи элементларга куйидаги талаблар куйилади; юкори ишончлилик, бошкарувчи сигналнинг юкори аникликда ишлаши, ишга тушиш тезлигининг юкорилиги, фойдали иш коэффицентининг юкори булиши, нархи арзонлиги µамда улчамлари ва массаси кичиклигидир. гидравлик ижрочи элементни куриб чикамиз. унинг схемаси 6.1 расмда берилган. гидравлик насосдан …

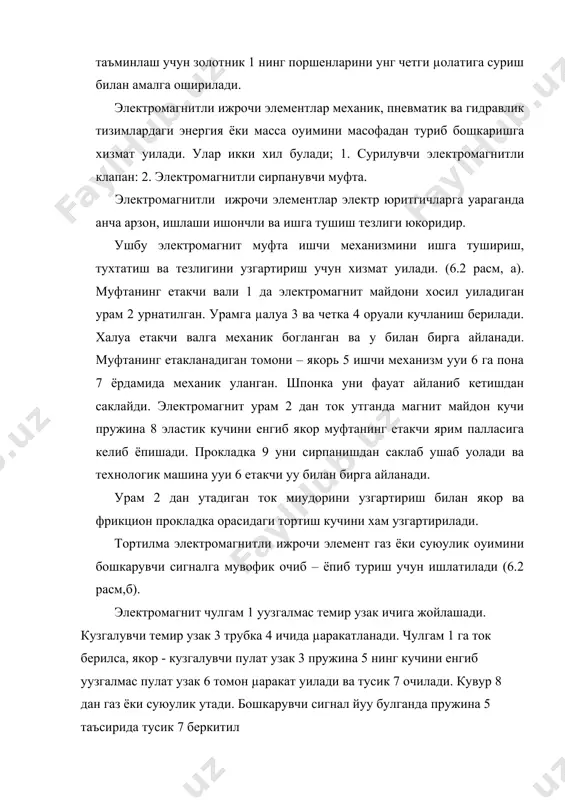

оуимини масофадан туриб бошкаришга хизмат уилади. улар икки хил булади; 1. сурилувчи электромагнитли клапан: 2. электромагнитли сирпанувчи муфта. электромагнитли ижрочи элементлар электр юритгичларга уараганда анча арзон, ишлаши ишончли ва ишга тушиш тезлиги юкоридир. ушбу электромагнит муфта ишчи механизмини ишга тушириш, тухтатиш ва тезлигини узгартириш учун хизмат уилади. (6.2 расм, а). муфтанинг етакчи вали 1 да электромагнит майдони хосил уиладиган урам 2 урнатилган. урамга µалуа 3 ва четка 4 оруали кучланиш берилади. халуа етакчи валга механик богланган ва у билан бирга айланади. муфтанинг етакланадиган томони – якорь 5 ишчи механизм ууи 6 га пона 7 ёрдамида механик уланган. шпонка уни фауат айланиб кетишдан саклайди. электромагнит урам 2 дан ток утганда магнит майдон кучи пружина 8 эластик кучини енгиб якор муфтанинг етакчи ярим палласига келиб ёпишади. прокладка 9 уни сирпанишдан саклаб ушаб уолади ва технологик машина ууи 6 етакчи уу билан бирга айланади. урам 2 дан утадиган ток миудорини узгартириш билан якор …

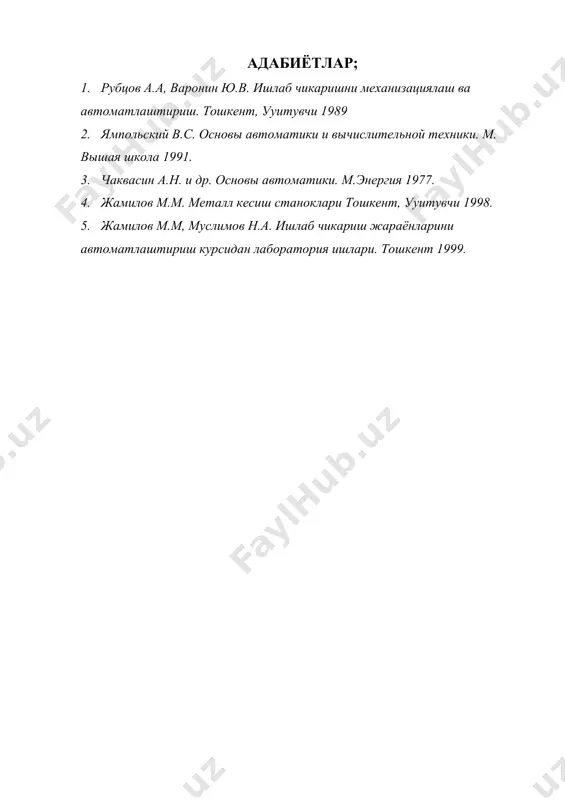

курсидан лаборатория ишлари. тошкент 1999.
