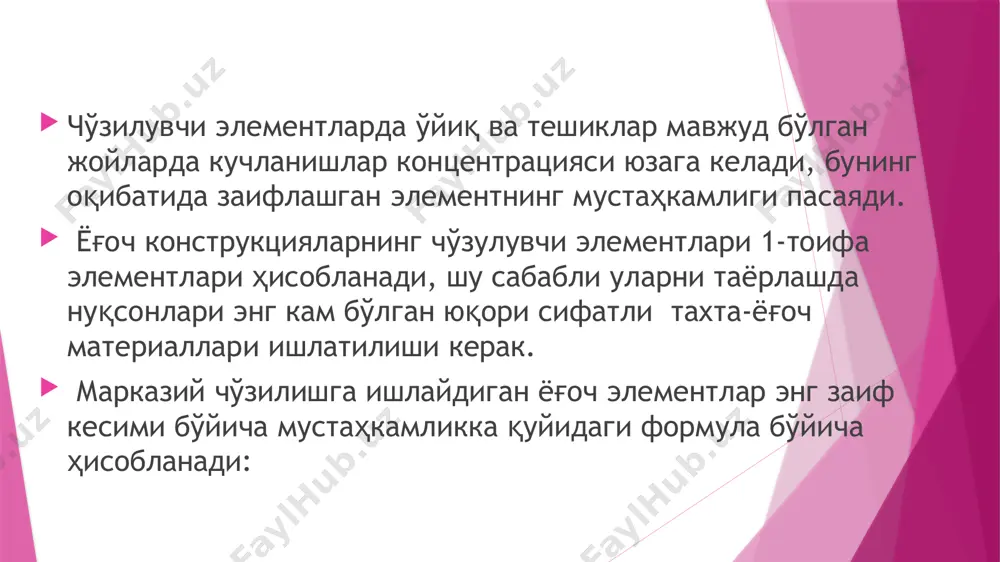

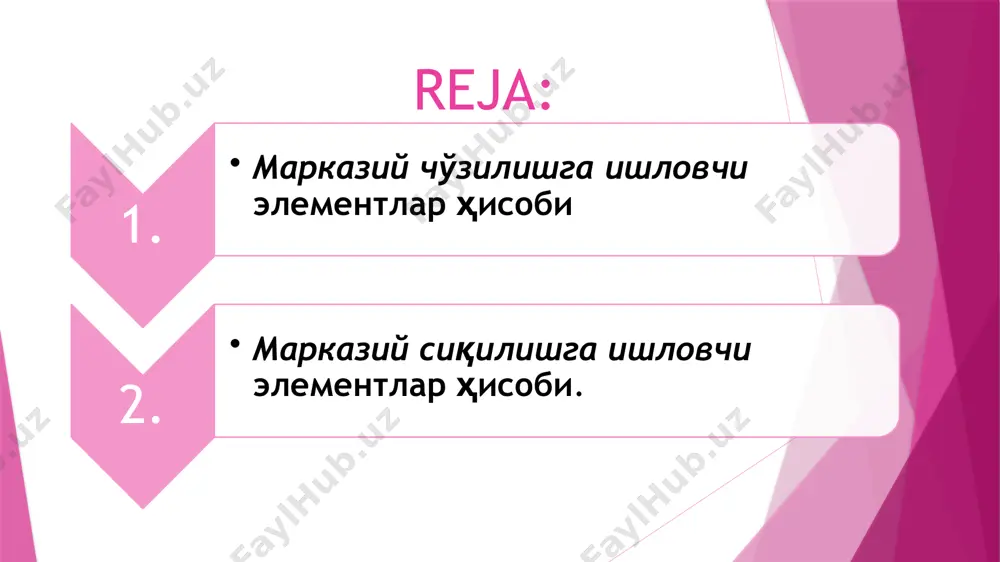

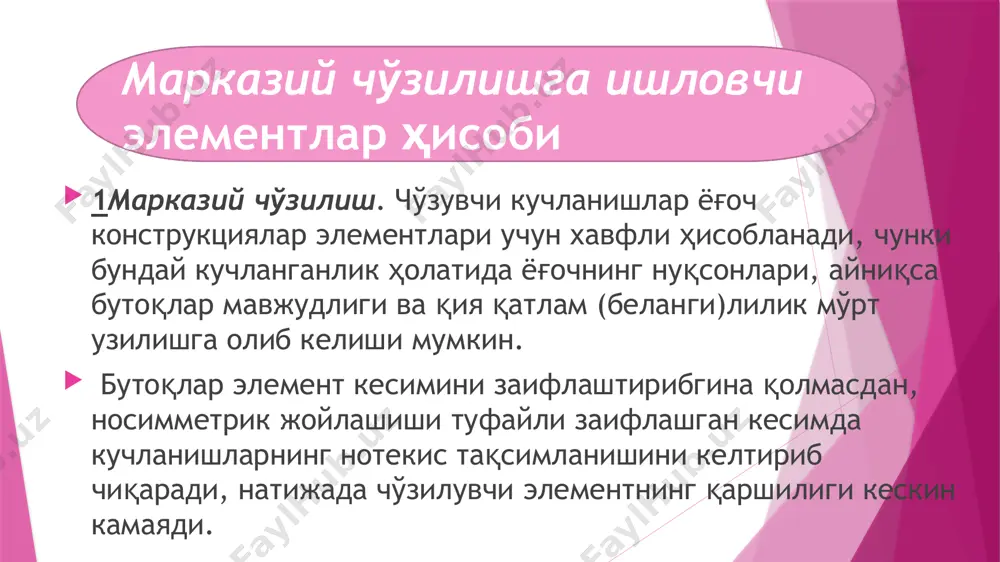

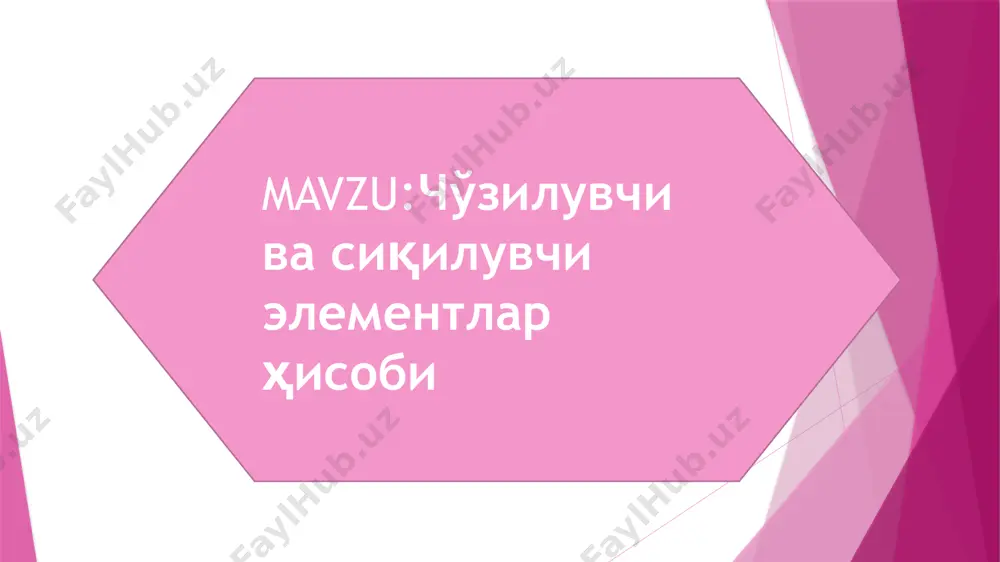

презентация powerpoint o’zbekiston respublikasi davlat arxitektura qurilishi vazirligi toshkent arxitektura qurilish instituti bino inshootlar qurilishi fakulteti yog`och konstruksiyalar fanidan mustaqil ish bajardi:berdiyev.d guruh: 13-16 b.i.q.f. tekshirdi:usmonova.d mavzu:чўзилувчи ва сиқилувчи элементлар ҳисоби reja: 1. марказий чўзилишга ишловчи элементлар ҳисоби 2. марказий сиқилишга ишловчи элементлар ҳисоби. марказий чўзилишга ишловчи элементлар ҳисоби 1марказий чўзилиш. чўзувчи кучланишлар ёғоч конструкциялар элементлари учун хавфли ҳисобланади, чунки бундай кучланганлик ҳолатида ёғочнинг нуқсонлари, айниқса бутоқлар мавжудлиги ва қия қатлам (беланги)лилик мўрт узилишга олиб келиши мумкин. бутоқлар элемент кесимини заифлаштирибгина қолмасдан, носимметрик жойлашиши туфайли заифлашган кесимда кучланишларнинг нотекис тақсимланишини келтириб чиқаради, натижада чўзилувчи элементнинг қаршилиги кескин камаяди. чўзилувчи элементларда ўйиқ ва тешиклар мавжуд бўлган жойларда кучланишлар концентрацияси юзага келади, бунинг оқибатида заифлашган элементнинг мустаҳкамлиги пасаяди. ёғоч конструкцияларнинг чўзулувчи элементлари 1-тоифа элементлари ҳисобланади, шу сабабли уларни таёрлашда нуқсонлари энг кам бўлган юқори сифатли тахта-ёғоч материаллари ишлатилиши керак. марказий чўзилишга ишлайдиган ёғоч элементлар энг заиф кесими бўйича мустаҳкамликка қуйидаги формула бўйича …

2 / 13

таҳкамлиги текширилсин (2.2-расм). ҳисобий чўзувчи куч n=75 кн; элемент кесимининг ўлчамлари bxh=15х20 см; ҳар иккала томондан ўйиқларнинг чуқурлиги hвр = 3,5 см; тешиклар диаметри d=1,6 см. элемент 1-навли қарағай ёғочидан тайёрланади. ечиш: стержень брутто кесимининг юзаси: fбр=bхh=15.20=300 см2. ўйиқлар билан заифлаштирилган кесим юзаси: f’заиф=2.3,5.20=140 см2. болтлар учун кесимда жойлашади деб қабул қиламиз. болт тешиклари туфайли заифлашган юза: демак, элементнинг мустаҳкамлиги таъминланган. марказий сиқилиш. сиқилувчи элементларда ёғочнинг бутоқлари ва қия қатламлилиги унинг мустаҳкамлигига чўзилишдагига нисбатан камроқ таҳсир кўрсатади, ўйиқлар ва тешиклар каби маҳаллий заифликлар эса сиқилишда ёғочнинг пластиклик хусусиятлари намоён бўлиши эвазига юк кўтариш қобилиятининг сезиларли даражада пасайишига олиб келмайди. ёғочга қўйилувчи сифат талаблари бўйича сиқилувчи элементлар ii тоифа элементларига киради. марказий сиқилувчи элементлар мустаҳкамликка қуйидаги формула бўйича ҳисобланади: бу ерда: - сиқувчи кучланишлар, мпа; n – ҳисобий сиқувчи куч, кн; fнт – сиқилувчи элементнинг нетто кесим юзаси, см2; rс –ёғочнинг толалари бўйлаб сиқилишга ҳисобий қаршили- ги, мпа. сиқилувчи элемент: а- …

3 / 13

моменти; - стерженнинг ҳисобий узунлиги бўлиб, қуйидаги формула бўйича аниқланади: ; - стерженнинг эркин узунлиги; - коэффицентининг қиймати қуйидагича қабул қилинади: , e’tiboringiz uchun raxmat. image1.png image2.png image3.wmf image4.wmf image5.wmf image6.png oleobject1.bin oleobject2.bin oleobject3.bin image7.png image8.png image9.png 2 ' ' 4 , 38 ) 5 , 3 2 15 ( 6 , 1 3 см f заиф = × - × × = 2 ' ' ' 6 , 121 ) 4 , 38 140 ( 300 ) ( c м f f f f заиф заиф бр нт = + - = + - = мпа m r мпа f n o р нт р 8 8 , 0 10 17 , 6 6 , 121 ) 10 ( 75 = × = × < = × = = s /docprops/thumbnail.jpeg
