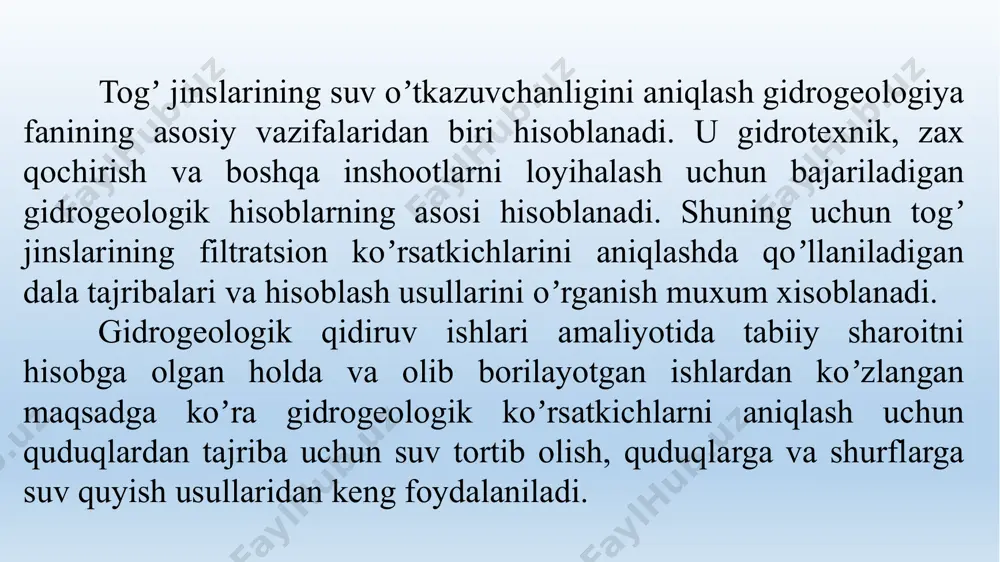

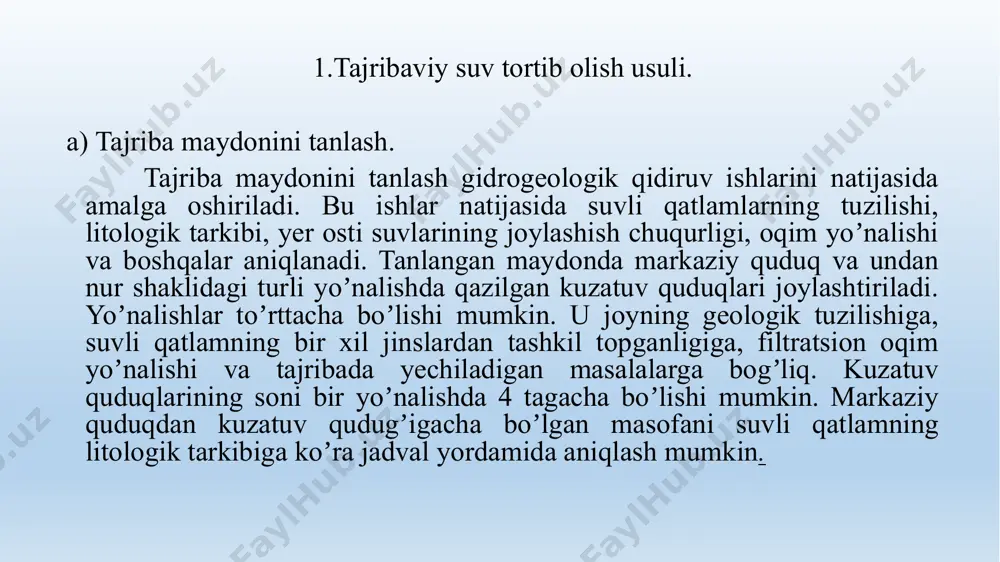

презентация powerpoint gidrologiya va gidrogeologiya kafedrasi тошкент – 2022 “toshkent irrigatsiya va qishloq xo’jaligini mexanizatsiyalash muhandislari instituti” milliy tadqiqot universiteti mavzusi: toʼda quduqlardan tajribaviy suv tortib olish va shurflarga suv quyish tajriba-laridan foydalanib qatlamlarning filьtratsion koʼrsatkichlarini aniqlash. togʼ jinslarining suv oʼtkazuvchanligini aniqlash gidrogeologiya fanining asosiy vazifalaridan biri hisoblanadi. u gidrotexnik, zax qochirish va boshqa inshootlarni loyihalash uchun bajariladigan gidrogeologik hisoblarning asosi hisoblanadi. shuning uchun togʼ jinslarining filtratsion koʼrsatkichlarini aniqlashda qoʼllaniladigan dala tajribalari va hisoblash usullarini oʼrganish muxum xisoblanadi. gidrogeologik qidiruv ishlari amaliyotida tabiiy sharoitni hisobga olgan holda va olib borilayotgan ishlardan koʼzlangan maqsadga koʼra gidrogeologik koʼrsatkichlarni aniqlash uchun quduqlardan tajriba uchun suv tortib olish, quduqlarga va shurflarga suv quyish usullaridan keng foydalaniladi. 1.tajribaviy suv tortib olish usuli. a) tajriba maydonini tanlash. tajriba maydonini tanlash gidrogeologik qidiruv ishlarini natijasida amalga oshiriladi. bu ishlar natijasida suvli qatlamlarning tuzilishi, litologik tarkibi, yer osti suvlarining joylashish chuqurligi, oqim yoʼnalishi va boshqalar aniqlanadi. tanlangan maydonda …

2 / 19

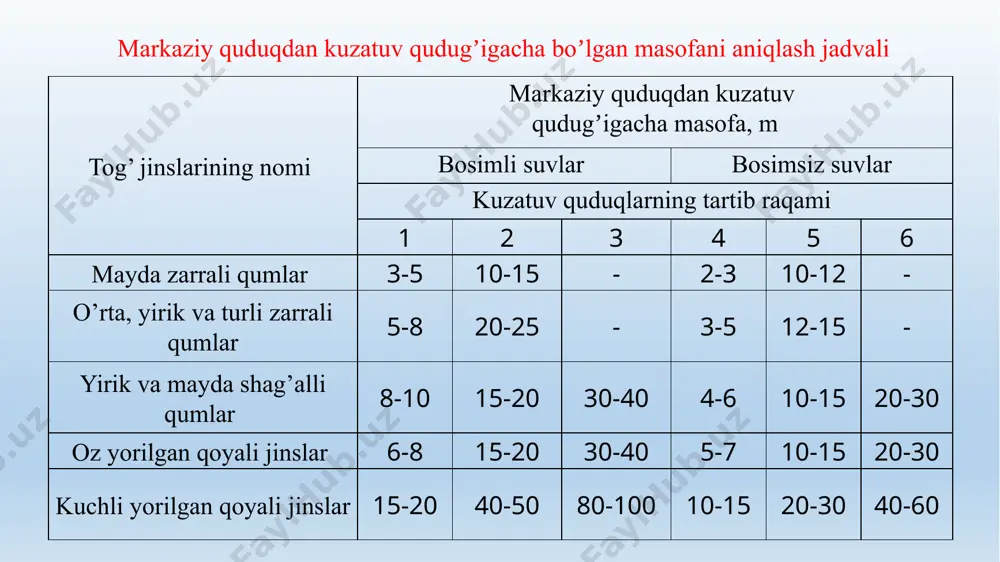

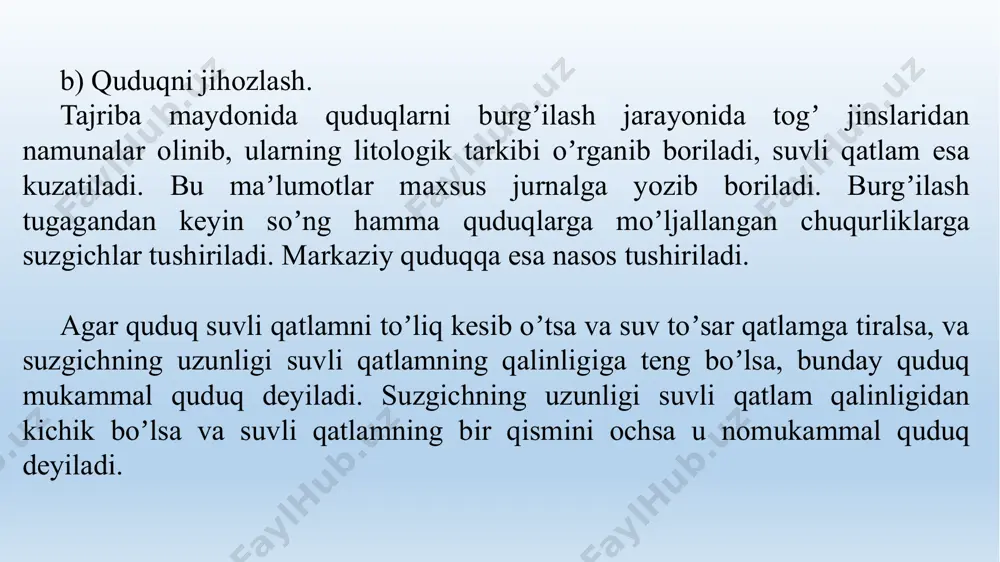

v quduqlarning tartib raqami 1 2 3 4 5 6 mayda zarrali qumlar 3-5 10-15 - 2-3 10-12 - o’rta, yirik va turli zarrali qumlar 5-8 20-25 - 3-5 12-15 - yirik va mayda shag’alli qumlar 8-10 15-20 30-40 4-6 10-15 20-30 oz yorilgan qoyali jinslar 6-8 15-20 30-40 5-7 10-15 20-30 kuchli yorilgan qoyali jinslar 15-20 40-50 80-100 10-15 20-30 40-60 markaziy quduqdan kuzatuv qudugʼigacha boʼlgan masofani aniqlash jadvali b) quduqni jihozlash. tajriba maydonida quduqlarni burgʼilash jarayonida togʼ jinslaridan namunalar olinib, ularning litologik tarkibi oʼrganib boriladi, suvli qatlam esa kuzatiladi. bu maʼlumotlar maxsus jurnalga yozib boriladi. burgʼilash tugagandan keyin soʼng hamma quduqlarga moʼljallangan chuqurliklarga suzgichlar tushiriladi. markaziy quduqqa esa nasos tushiriladi. аgar quduq suvli qatlamni toʼliq kesib oʼtsa va suv toʼsar qatlamga tiralsa, va suzgichning uzunligi suvli qatlamning qalinligiga teng boʼlsa, bunday quduq mukammal quduq deyiladi. suzgichning uzunligi suvli qatlam qalinligidan kichik boʼlsa va suvli qatlamning bir qismini ochsa …

3 / 19

uduqning solishtirma sarfi ni tashkil qiladi yoki sizot suvi sathini 1 metrga pasaytirish uchun quduqdan sekundiga 10 litr suv tortib olinishi kerak degan xulosaga kelamiz. markaziy quduqdagi suv sarfining pasayishi suvni yomon oʼtkazuvchi jinslarda 1 metrdan, suvni yomon oʼtkazuvchi jinslarda 1,5-2,0 metrdan kichik boʼlmasligi kerak. pasaytirishlar orasidagi farq esa 1 metrdan kichik boʼlmasligi kerak. kuzatuv burgʼi quduqlaridagi pasaytirishlar 0,3-0,5 metrdan, farqlar esa 0,3 metrdan kichik boʼlmasligi kerak. tajriba toʼgʼri olib borilganini aniqlash uchun suv sarfi bilan sathining pasaytirilishi miqdori orasidagi bogʼlanish grafigi tuziladi s1 1.4 2.2999999999999998 3.1 17 29 38 s2 1 1.7000000000000006 2.4 17 29 38 m, q 1.9 2.8 3.7 17 29 38 s m, s 1, s2 q l/sek аgar bogʼlanish grafigining chizigʼi qabariq tomoni bilan pastga qaragan boʼlsa, u holda tajriba notoʼgʼri oʼtkazilgan boʼladi. аksincha yuqoriga qaragan boʼlsa tajriba bosimsiz suvli qatlamlarda toʼgʼri oʼtkazilgan boʼladi. аgar bogʼlanish grafigi toʼgʼri chiziq koʼrinishida boʼlsa, tajribani bosimli suvli qatlamlarda …

4 / 19

и кузатув бурғи қудуғи учун кф ни ҳисоблаш: бу ерда: s1– биринчи кузатув бурғи қудуғидаги сув сатҳининг пасайиши, м. х1 – биринчи кузатув бурғи қудуғи билан марказий бурғи қудуқ орасидаги масофа, м. м/кун м/кун м/кун м/кун икки кузатув бурғи қудуқлари учун кф ни ҳисоблаш: бу ерда: х2 – иккинчи кузатув бурғи қудуғи билан марказий бурғи қудуқ орасидаги масофа, м. s2 – иккинчи кузатув бурғи қудуғидаги сув сатҳининг пасайиши, м. м/кун м/кун м/кун м/кун м/кун демак биз ҳисоблаган тоғ жинсининг фильтрация коэффициент 32,7 м/кунга тенг. чизмалар чизилиб, ҳисоблаш ишларидан сўнг, талаба бажарилган ишларнинг моҳиятини очиш учун қуйидаги мазмунда ёзма матн тузади: тоғ жинсларида сувлар қандай ҳаракат қилади? унинг турлари. филтрация ва инфилтрация тушунчаси. филтрация коэффициенти ҳақида тушунчалар беринг. 3. сув тортиб олиш тажрибаси қандай олиб борилади? 4. нима учун тажриба сув сатҳини уч маротаба пасайтириб ўтказилади? 5. марказий қудуққа нисбатан кузатув қудуқлари қандай жойлаштирилади? 6. қудуқ сузгичлари унинг қаерига ўрнатилади? 7. …

5 / 19

object11.bin oleobject7.bin oleobject8.bin oleobject9.bin oleobject10.bin image15.wmf image16.wmf oleobject16.bin oleobject12.bin oleobject13.bin oleobject14.bin oleobject15.bin image17.wmf oleobject17.bin сек л s q q / 10 3 30 = = = ; ) 2 ( / lg 732 , 0 sм sм h r r q к - = 8 , 33 ) 08 , 1 60 , 26 ( 065 . 0 / 50 lg 1 , 2 732 , 0 = - × × = к 1 , 34 85 , 0 ) 85 , 0 6 , 26 ( 065 , 0 / 50 lg 66 , 1 732 , 0 = - × × = к 1 , 30 56 , 0 ) 56 , 0 6 , 26 ( 65 , 0 / 50 lg 9 , 0 732 , 0 = × - × × = к 6 , 32 3 = + + = к к к кўрт …
