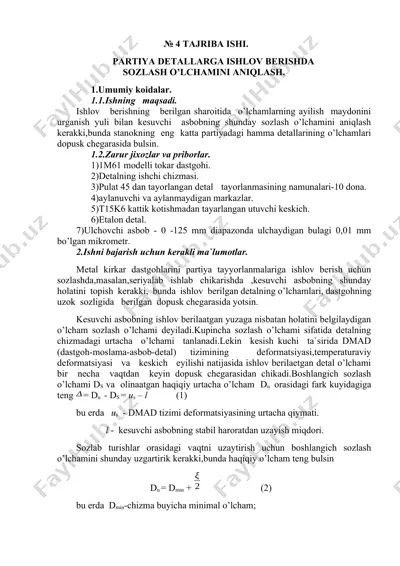

№ 4 tajriba ishi. partiya detallarga ishlov berishda sozlash o’lchamini aniqlash. 1.umumiy koidalar. 1.1.ishning maqsadi. ishlov berishning berilgan sharoitida o’lchamlarning ayilish maydonini urganish yuli bilan kesuvchi asbobning shunday sozlash o’lchamini aniqlash kerakki,bunda stanokning eng katta partiyadagi hamma detallarining o’lchamlari dopusk chegarasida bulsin. 1.2.zarur jixozlar va priborlar. 1)1m61 modelli tokar dastgohi. 2)detalning ishchi chizmasi. 3)pulat 45 dan tayorlangan detal tayorlanmasining namunalari-10 dona. 4)aylanuvchi va aylanmaydigan markazlar. 5)t15k6 kattik kotishmadan tayarlangan utuvchi keskich. 6)etalon detal. 7)ulchovchi asbob - 0 -125 mm diapazonda ulchaydigan bulagi 0,01 mm bo’lgan mikrometr. 2.ishni bajarish uchun kerakli ma`lumotlar. metal kirkar dastgohlarini partiya tayyorlanmalariga ishlov berish uchun sozlashda,masalan,seriyalab ishlab chikarishda ,kesuvchi asbobning shunday holatini topish kerakki, bunda ishlov berilgan detalning o’lchamlari, dastgohning uzok sozligida berilgan dopusk chegarasida yotsin. kesuvchi asbobning ishlov berilaatgan yuzaga nisbatan holatini belgilaydigan o’lcham sozlash o’lchami deyiladi.kupincha sozlash o’lchami sifatida detalning chizmadagi urtacha o’lchami tanlanadi.lekin kesish kuchi ta`sirida dmad (dastgoh-moslama-asbob-detal) tizimining deformatsiyasi,temperaturaviy deformatsiyasi va keskich …

2 / 3

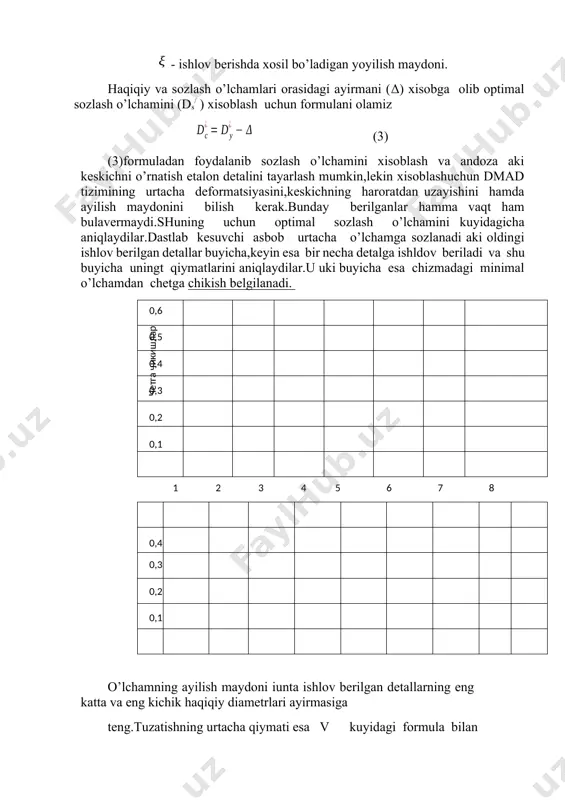

qiy va sozlash o’lchamlari orasidagi ayirmani (δ) xisobga olib optimal sozlash o’lchamini (ds/ ) xisoblash uchun formulani olamiz (3) (3)formuladan foydalanib sozlash o’lchamini xisoblash va andoza aki keskichni o’rnatish etalon detalini tayarlash mumkin,lekin xisoblashuchun dmad tizimining urtacha deformatsiyasini,keskichning haroratdan uzayishini hamda ayilish maydonini bilish kerak.bunday berilganlar hamma vaqt ham bulavermaydi.shuning uchun optimal sozlash o’lchamini kuyidagicha aniqlaydilar.dastlab kesuvchi asbob urtacha o’lchamga sozlanadi aki oldingi ishlov berilgan detallar buyicha,keyin esa bir necha detalga ishldov beriladi va shu buyicha uningt qiymatlarini aniqlaydilar.u uki buyicha esa chizmadagi minimal o’lchamdan chetga chikish belgilanadi. четга чикишлар 0,6 0,5 0,4 0,3 0,2 0,1 8 7 6 5 4 3 2 1 0,4 0,3 0,2 0,1 o’lchamning ayilish maydoni iunta ishlov berilgan detallarning eng katta va eng kichik haqiqiy diametrlari ayirmasiga teng.tuzatishning urtacha qiymati esa v kuyidagi formula bilan aniqlanadi. (4) bu erda n - ishlov berilgan detallar soni; - istalgan i- chi detal uchun tuzatish. (5) bu …

3 / 3

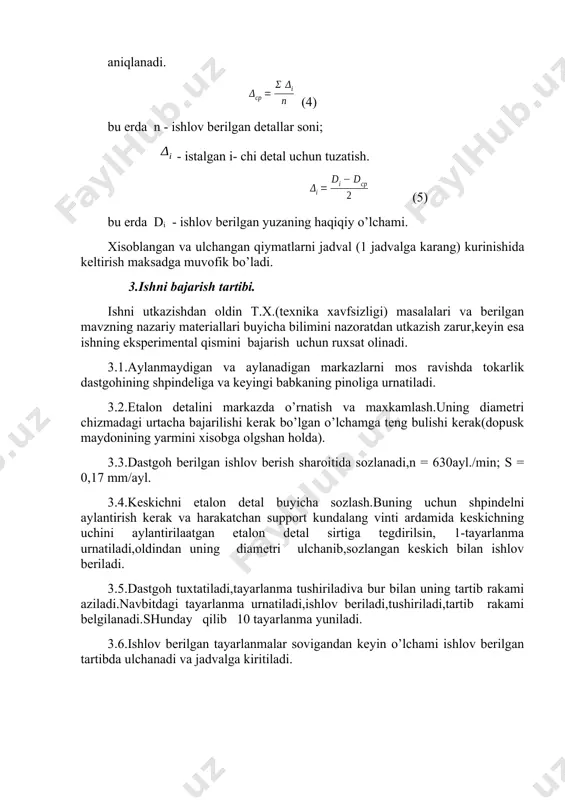

chun shpindelni aylantirish kerak va harakatchan support kundalang vinti ardamida keskichning uchini aylantirilaatgan etalon detal sirtiga tegdirilsin, 1-tayarlanma urnatiladi,oldindan uning diametri ulchanib,sozlangan keskich bilan ishlov beriladi. 3.5.dastgoh tuxtatiladi,tayarlanma tushiriladiva bur bilan uning tartib rakami aziladi.navbitdagi tayarlanma urnatiladi,ishlov beriladi,tushiriladi,tartib rakami belgilanadi.shunday qilib 10 tayarlanma yuniladi. 3.6.ishlov berilgan tayarlanmalar sovigandan keyin o’lchami ishlov berilgan tartibda ulchanadi va jadvalga kiritiladi. oleobject3.bin image4.wmf oleobject4.bin image5.wmf oleobject5.bin image6.wmf oleobject6.bin image7.wmf oleobject7.bin image1.wmf oleobject1.bin image2.wmf oleobject2.bin image3.wmf d - = / / y c d d n i ср d s = d i d 2 ср i i d d - = d d 2 x x № 4 tajriba ishi. partiya detallarga ishlov berishda sozlash o’lchamini aniqlash. 1.umumiy koidalar. 1.1.ishning maq sadi. ishlov berishning berilgan sharoitida o’lchamlarning ayilish maydonini urganish yuli bilan kesuvchi asbobning shunday sozlash o’lchamini aniqlash kerakki,bunda stanokning eng katta partiyadagi hamma detallarining o’lchamlari dopusk chegarasida bulsin. 1.2. zarur jixozlar va priborlar. …
