detallarga ishlov berish usullari va ularga erishiladigan aniqlik

PPTX 21 pages 5.7 MB Free download

21 pages

FaylHub.uz

Download via Telegram

Size 5.7 MB

File type PPTX

Pages 21

Updated Dec 2025

Page preview (5 pages)

Scroll down 👇

1 / 21

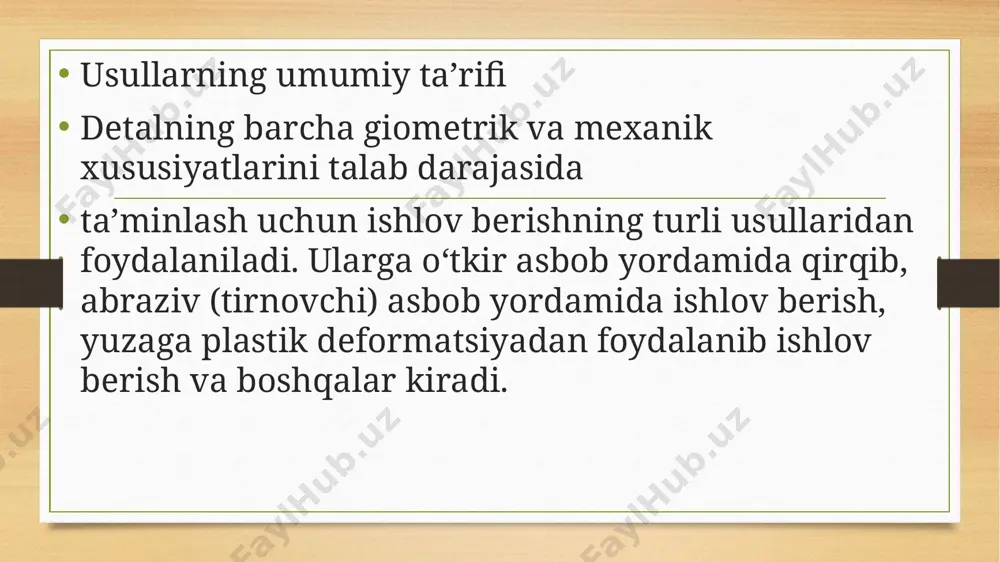

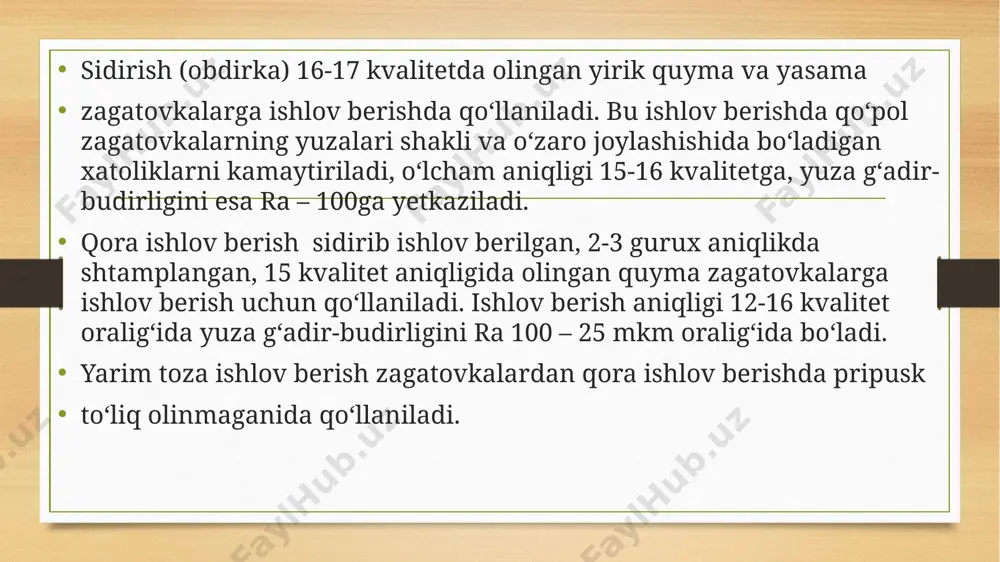

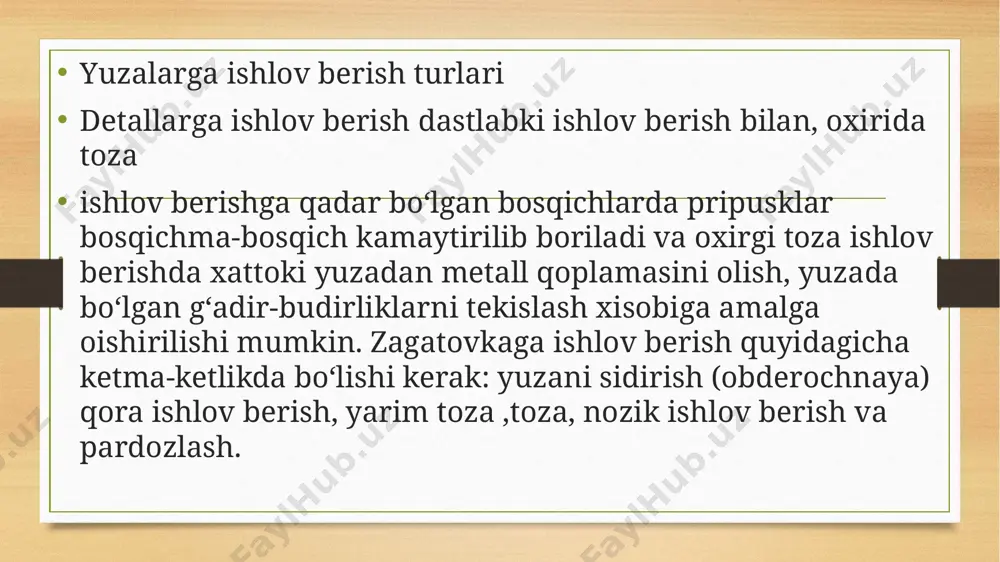

prezentatsiya powerpoint mavzu: detallarga ishlov berish usullari va ularga erishiladigan aniqlik reja: 1.usullarning umumiy ta’rifi. 2.yuzalarga ishlov berish turlari ,yuzalarga sidirib ishlov berish. 3.qora ishlov berish,pardozlash. detal yuzalariga qirquvchi va tirnovchi (abraziv) asboblar yordamida ishlov berish. usullarning umumiy ta’rifi detalning barcha giometrik va mexanik xususiyatlarini talab darajasida ta’minlash uchun ishlov berishning turli usullaridan foydalaniladi. ularga o‘tkir asbob yordamida qirqib, abraziv (tirnovchi) asbob yordamida ishlov berish, yuzaga plastik deformatsiyadan foydalanib ishlov berish va boshqalar kiradi. yuzalarga ishlov berish turlari detallarga ishlov berish dastlabki ishlov berish bilan, oxirida toza ishlov berishga qadar bo‘lgan bosqichlarda pripusklar bosqichma-bosqich kamaytirilib boriladi va oxirgi toza ishlov berishda xattoki yuzadan metall qoplamasini olish, yuzada bo‘lgan g‘adir-budirliklarni tekislash xisobiga amalga oishirilishi mumkin. zagatovkaga ishlov berish quyidagicha ketma-ketlikda bo‘lishi kerak: yuzani sidirish (obderochnaya) qora ishlov berish, yarim toza ,toza, nozik ishlov berish va pardozlash. sidirish (obdirka) 16-17 kvalitetda olingan yirik quyma va yasama zagatovkalarga ishlov berishda qo‘llaniladi. bu ishlov …

2 / 21

qalingini kamaytirish zaruriyati tug‘ilganda yarim toza ishlov berish operatsiyasi kiritiladi. bu usulda ishlov berish aniqligi 11-12 kvalitet bo‘lib, yuza g‘adir-budurligi ra 50 – 12.5 mkm bo‘ladi. toza ishlov berish detal yuzalaring aniqlik darajasi 8-11 kvalitet, yuza g‘adir-budurligi ra 12,5 – 2,5 mkm oralig‘ida me’yorlangan xolatlarda oxirgi ishlov berish turi sifatida qo‘llanilishi mumkin.bu usul yuqori aniqlikda quyib yoki boshqa usullar yordamida aniq olingan zagatovkalar uchun ham yagona ishlov berish usuli bo‘ladi. toza ishlov berish, shuningdek nozik va pardozlash ishlov berishlaridan oldingi oraliq ishlov berish usuli bo‘lishi ham mumkin. nozik ishlov berishda yuzaning aniqlik va sifat ko‘rsatkichlari yuqori darajada shakllangan bo‘ladi. juda kichik pripusk va uzatishlarida geometrik parametrlar yuqori aniqlikda olinishiga erilishadi. po‘latdan tayyorlangan detalga ishlov berish aniqligi g‘adir – budirlik bo‘yicha ra2,5 –0,63mkm gacha bo‘lishi mumkin. pardoz ishlov berish (finish) asosan yuza g‘adir – budirligini belgilangan meyoriy darajaga tushirish uchun qo‘llaniladi. o‘lcham aniqligiga bu ishlov berish deyarli ta’sir qilmaydi. odatda oldingi …

3 / 21

larni misol qilib ko‘rsatish mumkin. nozik qirqish yuqori tezlikda 100-1000m/min bajariladi. uzatish dastlabki o‘tishda 0,15mm/ayl, oxirgi o‘tishda 0,01mm/ayl, qirqish chuqurligi tegishli ravishda 0,2-0,3mm va 0,05-0,01mm bo‘ladi. qirqib olinadigan qoplamaning kichikligi qirqish kuchi va xarorat kichik bo‘lishini ta’minlaydi. natijada detalni qattiq berkitmaslik va natijada yuzada deformatsiyalangan metal qoplamasining juda kam bo‘lishiga imkoniyat yaratiladi. qora metallardan tayyorlangan detallar aniqligi 8-6 kvalitet, rangli metallardan tayyorlanganida 6-5kvalitet oralig‘ida bo‘lishi ta’minlanadi. g‘adir – budirliklar esa tegishli ravishda ra 2,50 -0,63 va 0,32-0,16 mkm bo‘ladi. nozik qirqish podshipniklar o‘rnatiladigan teshiklarga, uzatish karobkasi teshiklariga (https://azkurs.org/mavzu-elektrenergiyasini-istemolchilarga-uzatish-reja-elektr-t.html), orqa ko‘prik, shatun teshiklariga dvigatel silindrlariga ishlov berishda keng qo‘llaniladi. bu usulda tashqi yuzaga ishlov berish nisbatan kam tarqalgan bo‘lib, misol tariqasida porshenlarga ishlov berishni ko‘rsatish mumkin. nozik qirqish, superfinish, polirovka (jilvirlash) operatsiyalaridan oldin, tez aylanuvchi shpindelli (10-15ming ob/mm) dasgohlarda amalga oshiriladi. dastgohning radial urilishi 0,05 mmdan oshmasligi kerak. qirqish asboblari qattiq qotishma, olmos, elbor kabi yuqori chidamlilikga ega bo‘lgan materiallardan tayyorlanishi …

4 / 21

alimda-innovatsion-pedagogik-texnologiyalardan-foydalanish-da.html), yuza jaylashishida bo‘ladigan xatoliklarni yo‘qotmaydi. shu sababdan keng qo‘llanilmaydi. dastlabki o‘lcham 9-8 kvalitet, ra=2,5mkm bo‘lganida, toza ishlov berishda 7-6 kvalitet, ra=1,25mkm olinadi. protyagivanie (tortib o‘tkazish) usulida ichki va tashqi yuzalarga ishlov beriladi. ichki ishlov berish dumaloq, kvadrat, ko‘p tomonli va boshqa turdagi yuzalarga ishlov berish uchun qo‘llaniladi. tashqi ishlov berish tekisliklarga, bezak yuzalarga, tishlarga ishlov berishda keng qo‘llaniladi. ichki silliq teshiklarga ishlov berishda 9-6 kvalitet, ra=2,5-0,63mkm olinadi. toza tortib o‘tkazishda tishlar ko‘tarilishi 0,02-0,04mm bo‘ladi. bu usul yuqori ish unumdorlikga ega bo‘lib, seriyali va ommaviy ishlab chiqarishda keng qo‘llaniladi. proshivanie tortib o‘tkazishdan faqat ishlov berish asbobining kaltaligi (proshivka) bilan farqlanadi. ishlov berish asbobi teshikdan press yordamida bosib o‘tkaziladi. bu oxirgi ishlov berish usuli bo‘lib u yordamida har qanday shaklli teshiklarga ishlov berish mumkin. natijada 6-kvalitet, ra=2.5-0.63mkm olinadi. mikrofinishlashning superfinishlashdan farqi shundaki, yuzaga ishlov berish pritsizion bo‘lib, detalning o‘lchamini ham talab darajasidagi aniqlikga olib chiqadi. bunga asosan ishlov berish jarayonida brusoklarning …

5 / 21

rmatsiyalab ishlov berish usullari to‘g‘risidagi ma’lumotlar o‘rganilayotgan fan bo‘yicha darslik va o‘quv qo‘llanmalarda keng yoritilgan. image7.png image8.png image9.png image10.png image11.png image12.png image13.png image14.png image15.png image3.png image4.png /docprops/thumbnail.jpeg
