1 / 14

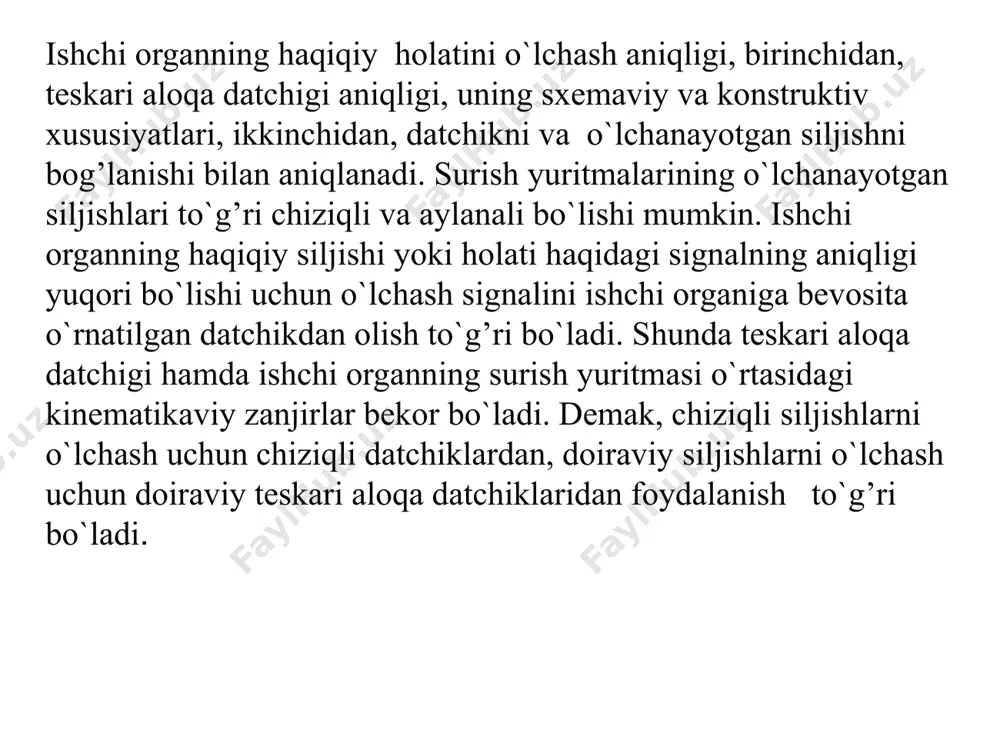

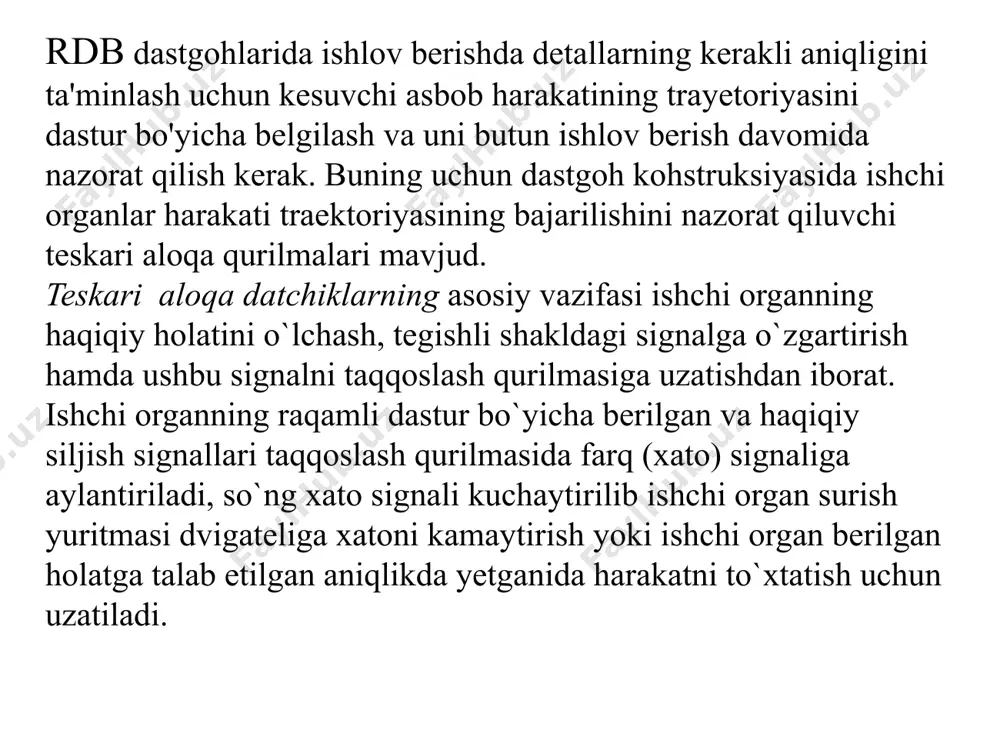

teskari aloqa datchiklari teskari aloqa datchiklari 1.teskari aloqa datchiklari 2. fotoelektrik impul’sli datchiklar 3.rdb dastgohlari tizimlari 1 rdb dastgohlarida ishlov berishda detallarning kerakli aniqligini ta'minlash uchun kesuvchi asbob harakatining trayetoriyasini dastur bo'yicha belgilash va uni butun ishlov berish davomida nazorat qilish kerak. buning uchun dastgoh kohstruksiyasida ishchi organlar harakati traektoriyasining bajarilishini nazorat qiluvchi teskari aloqa qurilmalari mavjud. teskari aloqa datchiklarning asosiy vazifasi ishchi organning haqiqiy holatini o`lchash, tegishli shakldagi signalga o`zgartirish hamda ushbu signalni taqqoslash qurilmasiga uzatishdan iborat. ishchi organning raqamli dastur bo`yicha berilgan va haqiqiy siljish signallari taqqoslash qurilmasida farq (xato) signaliga aylantiriladi, so`ng xato signali kuchaytirilib ishchi organ surish yuritmasi dvigateliga xatoni kamaytirish yoki ishchi organ berilgan holatga talab etilgan aniqlikda yetganida harakatni to`xtatish uchun uzatiladi. ishchi organning haqiqiy holatini o`lchash aniqligi, birinchidan, teskari aloqa datchigi aniqligi, uning sxemaviy va konstruktiv xususiyatlari, ikkinchidan, datchikni va o`lchanayotgan siljishni bog’lanishi bilan aniqlanadi. surish yuritmalarining o`lchanayotgan siljishlari to`g’ri chiziqli va aylanali …

2 / 14

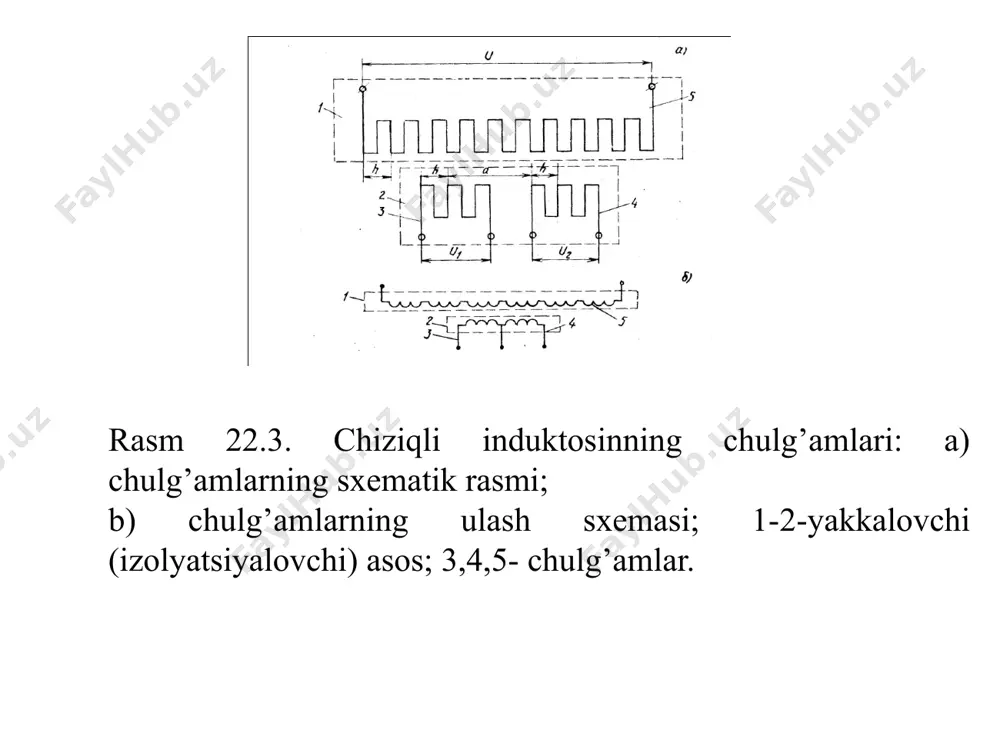

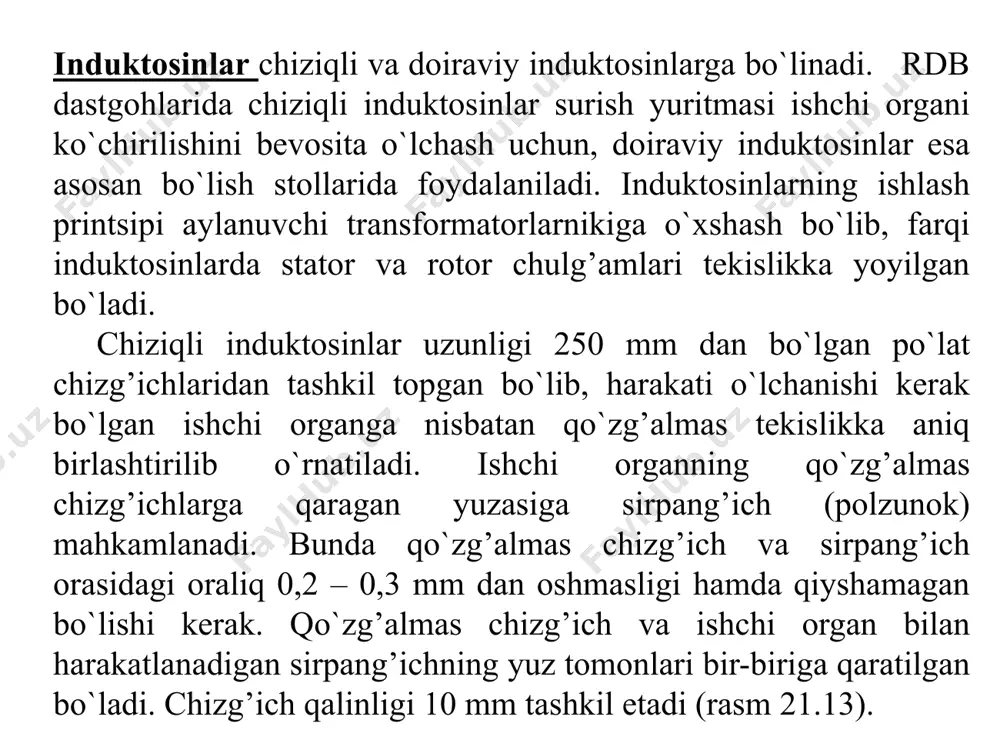

lchash uchun, doiraviy induktosinlar esa asosan bo`lish stollarida foydalaniladi. induktosinlarning ishlash printsipi aylanuvchi transformatorlarnikiga o`xshash bo`lib, farqi induktosinlarda stator va rotor chulg’amlari tekislikka yoyilgan bo`ladi. chiziqli induktosinlar uzunligi 250 mm dan bo`lgan po`lat chizg’ichlaridan tashkil topgan bo`lib, harakati o`lchanishi kerak bo`lgan ishchi organga nisbatan qo`zg’almas tekislikka aniq birlashtirilib o`rnatiladi. ishchi organning qo`zg’almas chizg’ichlarga qaragan yuzasiga sirpang’ich (polzunok) mahkamlanadi. bunda qo`zg’almas chizg’ich va sirpang’ich orasidagi oraliq 0,2 – 0,3 mm dan oshmasligi hamda qiyshamagan bo`lishi kerak. qo`zg’almas chizg’ich va ishchi organ bilan harakatlanadigan sirpang’ichning yuz tomonlari bir-biriga qaratilgan bo`ladi. chizg’ich qalinligi 10 mm tashkil etadi (rasm 21.13). rasm 22.3. chiziqli induktosinning chulg’amlari: a) chulg’amlarning sxematik rasmi; b) chulg’amlarning ulash sxemasi; 1-2-yakkalovchi (izolyatsiyalovchi) asos; 3,4,5- chulg’amlar. fotoelektrik impul’sli datchigi sxemasi: 1- nur manbai; 2 - optik tizimi; 3 - shaffof o`lchash chizg’ichi; 4 – fotopriyomnik. rez’ba qirqish zanjirlarida zaruriy shaffof shtrixlar soniga ega bo`lgan o`lchash diski stanok shpindeli va surish vintiga o`rnatiladi. …

3 / 14

adi va qo`zg’almas fotoelementlarga nisbatan harakatlanadi. yoritgichdan chiqadigan nur oqimi harakatlanuvchi o`lchash shkalasidan o`tib, fotoelementni impul’s ko`rinishida yoritadi. shaffof o`lchash shkalasining shtrixlari orasidagi teng bo`lgan masofaga tokning bitta impul’si va ishchi organning bir diskretlik miqdoriga siljishi mos keladi. rdb dastgohlari tizimi 1.ochiq konturli tizimlar 2.yopiq konturli tizimlar 3.moslashuvchan tizimlar l 8 1.ochiq konturli tizimlar 1-taqsimlagich vinti; 2- gayka; 3- gidrodvigatel; 4- tishli g`ildiraklar; 5- surish vinti; 6- ishchi organ ochiq konturli tizimda ishlovchi rdb dastgohlari: 16к20ф3, 6р13ф3, 6р11ф3, рт-725ф3, 1б732ф3). / 9 2.yopiq konturli tizimlar doiraviy teskari aloqa datchikli yopiq tizim doiraviy teskari aloqa datchikli va reykali uzatmali yopiq tizim chiziqli doiraviy teskari aloqa datchikli yopiq tizim j 10 yopiq konturli rdb tizimi boshqarishning kuzatish tizimi prinsipiga asoslangan. bu yerda asosiy yuritma elektrodvigateli sifatida asosan o`zgarmas tok elektrodvigateli ishlatiladi. yopiq tizimli rdb dastgohlari: 1.ishchi organlarning holati to`g`risida ma`lumot beruvchi teskari aloqa datchiklari. 2.dastgoh xatoliklarini kompensatsiyalash va ishchi organlarining holati bo`yicha …

4 / 14

5 / 14
