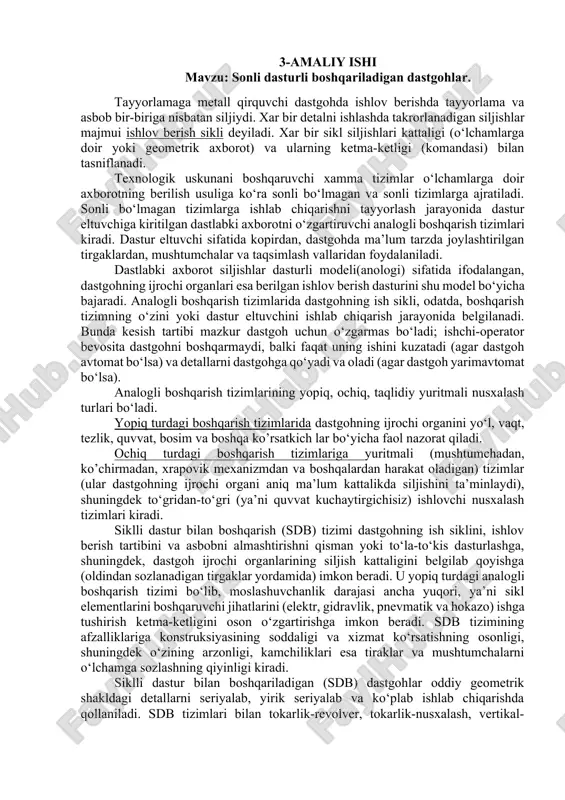

3-amaliy ishi mavzu: sonli dasturli boshqariladigan dastgohlar. tayyorlamaga metall qirquvchi dastgohda ishlov berishda tayyorlama va asbob bir-biriga nisbatan siljiydi. xar bir detalni ishlashda takrorlanadigan siljishlar majmui ishlov berish sikli deyiladi. xar bir sikl siljishlari kattaligi (o‘lchamlarga doir yoki geometrik axborot) va ularning ketma-ketligi (komandasi) bilan tasniflanadi. texnologik uskunani boshqaruvchi xamma tizimlar o‘lchamlarga doir axborotning berilish usuliga ko‘ra sonli bo‘lmagan va sonli tizimlarga ajratiladi. sonli bo‘lmagan tizimlarga ishlab chiqarishni tayyorlash jarayonida dastur eltuvchiga kiritilgan dastlabki axborotni o‘zgartiruvchi analogli boshqarish tizimlari kiradi. dastur eltuvchi sifatida kopirdan, dastgohda ma’lum tarzda joylashtirilgan tirgaklardan, mushtumchalar va taqsimlash vallaridan foydalaniladi. dastlabki axborot siljishlar dasturli modeli(anologi) sifatida ifodalangan, dastgohning ijrochi organlari esa berilgan ishlov berish dasturini shu model bo‘yicha bajaradi. analogli boshqarish tizimlarida dastgohning ish sikli, odatda, boshqarish tizimning o‘zini yoki dastur eltuvchini ishlab chiqarish jarayonida belgilanadi. bunda kesish tartibi mazkur dastgoh uchun o‘zgarmas bo‘ladi; ishchi-operator bevosita dastgohni boshqarmaydi, balki faqat uning ishini kuzatadi (agar dastgoh avtomat …

2 / 17

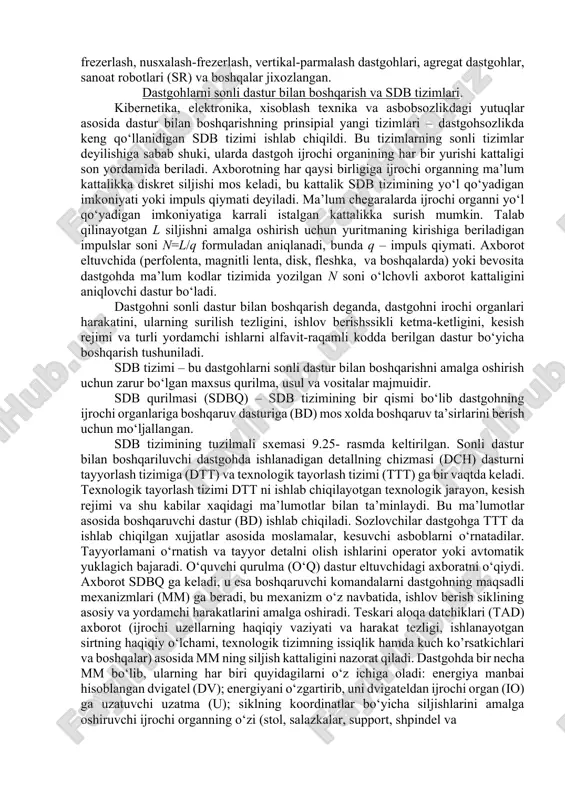

iradi. siklli dastur bilan boshqarish (sdb) tizimi dastgohning ish siklini, ishlov berish tartibini va asbobni almashtirishni qisman yoki to‘la-to‘kis dasturlashga, shuningdek, dastgoh ijrochi organlarining siljish kattaligini belgilab qoyishga (oldindan sozlanadigan tirgaklar yordamida) imkon beradi. u yopiq turdagi analogli boshqarish tizimi bo‘lib, moslashuvchanlik darajasi ancha yuqori, ya’ni sikl elementlarini boshqaruvchi jihatlarini (elektr, gidravlik, pnevmatik va hokazo) ishga tushirish ketma-ketligini oson o‘zgartirishga imkon beradi. sdb tizimining afzalliklariga konstruksiyasining soddaligi va xizmat ko‘rsatishning osonligi, shuningdek o‘zining arzonligi, kamchiliklari esa tiraklar va mushtumchalarni o‘lchamga sozlashning qiyinligi kiradi. siklli dastur bilan boshqariladigan (sdb) dastgohlar oddiy geometrik shakldagi detallarni seriyalab, yirik seriyalab va ko‘plab ishlab chiqarishda qollaniladi. sdb tizimlari bilan tokarlik-revolver, tokarlik-nusxalash, vertikal-frezerlash, nusxalash-frezerlash, vertikal-parmalash dastgohlari, agregat dastgohlar, sanoat robotlari (sr) va boshqalar jixozlangan. dastgohlarni sonli dastur bilan boshqarish va sdb tizimlari. kibernetika, elektronika, xisoblash texnika va asbobsozlikdagi yutuqlar asosida dastur bilan boshqarishning prinsipial yangi tizimlari – dastgohsozlikda keng qo‘llanidigan sdb tizimi ishlab chiqildi. bu tizimlarning …

3 / 17

a, magnitli lenta, disk, fleshka, va boshqalarda) yoki bevosita dastgohda ma’lum kodlar tizimida yozilgan n soni o‘lchovli axborot kattaligini aniqlovchi dastur bo‘ladi. dastgohni sonli dastur bilan boshqarish deganda, dastgohni irochi organlari harakatini, ularning surilish tezligini, ishlov berishssikli ketma-ketligini, kesish rejimi va turli yordamchi ishlarni alfavit-raqamli kodda berilgan dastur bo‘yicha boshqarish tushuniladi. sdb tizimi – bu dastgohlarni sonli dastur bilan boshqarishni amalga oshirish uchun zarur bo‘lgan maxsus qurilma, usul va vositalar majmuidir. sdb qurilmasi (sdbq) – sdb tizimining bir qismi bo‘lib dastgohning ijrochi organlariga boshqaruv dasturiga (bd) mos xolda boshqaruv ta’sirlarini berish uchun mo‘ljallangan. sdb tizimining tuzilmali sxemasi 9.25- rasmda keltirilgan. sonli dastur bilan boshqariluvchi dastgohda ishlanadigan detallning chizmasi (dch) dasturni tayyorlash tizimiga (dtt) va texnologik tayorlash tizimi (ttt) ga bir vaqtda keladi. texnologik tayorlash tizimi dtt ni ishlab chiqilayotgan texnologik jarayon, kesish rejimi va shu kabilar xaqidagi ma’lumotlar bilan ta’minlaydi. bu ma’lumotlar asosida boshqaruvchi dastur (bd) ishlab chiqiladi. sozlovchilar dastgohga …

4 / 17

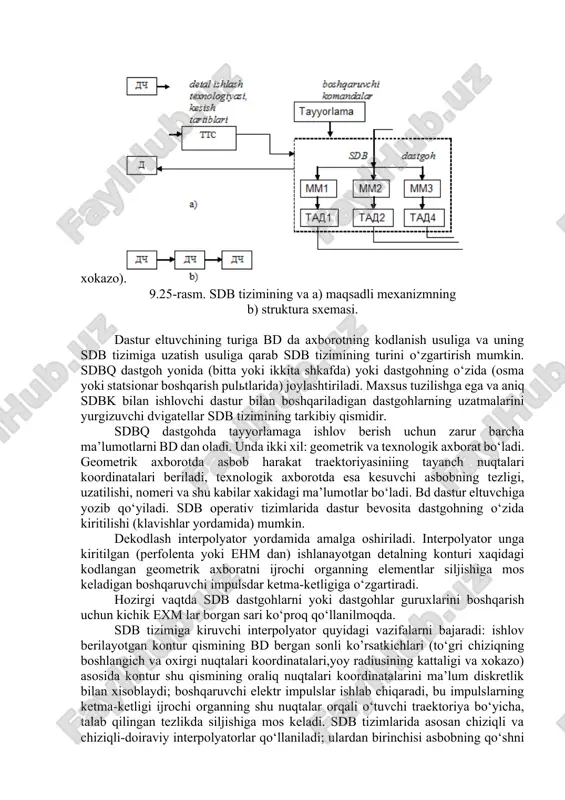

larni o‘z ichiga oladi: energiya manbai hisoblangan dvigatel (dv); energiyani o‘zgartirib, uni dvigateldan ijrochi organ (io) ga uzatuvchi uzatma (u); siklning koordinatlar bo‘yicha siljishlarini amalga oshiruvchi ijrochi organning o‘zi (stol, salazkalar, support, shpindel va xokazo). 9.25-rasm. sdb tizimining va a) maqsadli mexanizmning b) struktura sxemasi. dastur eltuvchining turiga bd da axborotning kodlanish usuliga va uning sdb tizimiga uzatish usuliga qarab sdb tizimining turini o‘zgartirish mumkin. sdbq dastgoh yonida (bitta yoki ikkita shkafda) yoki dastgohning o‘zida (osma yoki statsionar boshqarish pultlarida) joylashtiriladi. maxsus tuzilishga ega va aniq sdbk bilan ishlovchi dastur bilan boshqariladigan dastgohlarning uzatmalarini yurgizuvchi dvigatellar sdb tizimining tarkibiy qismidir. sdbq dastgohda tayyorlamaga ishlov berish uchun zarur barcha ma’lumotlarni bd dan oladi. unda ikki xil: geometrik va texnologik axborat bo‘ladi. geometrik axborotda asbob harakat traektoriyasiniing tayanch nuqtalari koordinatalari beriladi, texnologik axborotda esa kesuvchi asbobning tezligi, uzatilishi, nomeri va shu kabilar xakidagi ma’lumotlar bo‘ladi. bd dastur eltuvchiga yozib qo‘yiladi. sdb operativ …

5 / 17

nuqtalari koordinatalarini ma’lum diskretlik bilan xisoblaydi; boshqaruvchi elektr impulslar ishlab chiqaradi, bu impulslarning ketma-ketligi ijrochi organning shu nuqtalar orqali o‘tuvchi traektoriya bo‘yicha, talab qilingan tezlikda siljishiga mos keladi. sdb tizimlarida asosan chiziqli va chiziqli-doiraviy interpolyatorlar qo‘llaniladi; ulardan birinchisi asbobning qo‘shni tayanch nuqtalar orasida istalgan burchak ostida joylashgan to‘gri chiziklar bo‘yicha, ikkinchisi esa xam to‘gri chiziq bo‘yicha, xam aylanalar yoylari bo‘yicha siljishini ta’minlaydi. sdb tizimining muxim texnik tasnifi uning yo‘l qo’yuvchi imkoniyati yoki diskretligi xisoblanadi; diskretlik deganda dastgoh ijrochi organning bitta boshqaruvchi impulsga mos keluvchi siljishining (chiziqli va burchakli) mumkin bo‘lgan minimal kattaligi, ya’ni boshqarish jarayonida nazorat qilinadigan kattaligi tushuniladi. zamonoviy sdb tizimlaridan ko‘pchiligining diskretligi 0,01 mm/impulsni tashkil etadi. ishlab chiqarishda diskretligi 0,001 mm/impuls bo‘lgan tizimlar kirib kelmoqda. sonli dastur bilan boshqarish tizimlarining klassifikatsiyasi. sdb tizimlari quyidagi belgilari bo‘yicha klassifikatsiyalanadi: 1. texnik imkoniyatlari darajasi bo‘yicha. 2. texnologik vazifasi bo‘yicha. 3. axborot oqimlari soni bo‘yicha (ochiq, yopiq, o‘zi moslanuvchi yoki adaptiv tizimlar). …
