1 / 8

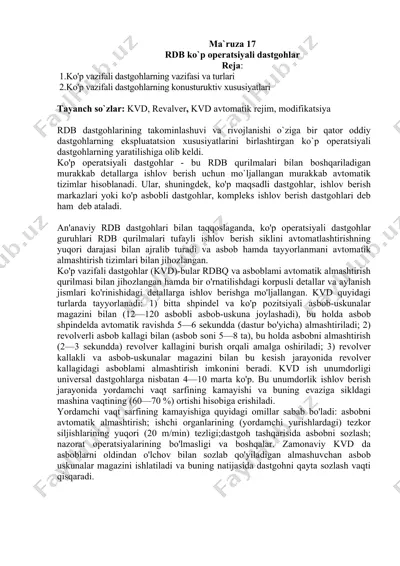

ma`ruza 17 rdb ko`p operatsiyali dastgohlar reja: 1.ko'p vazifali dastgohlarning vazifasi va turlari 2.ko'p vazifali dastgohlarning konusturuktiv xususiyatlari tayanch so`zlar: kvd, revalver, kvd avtomatik rejim, modifikatsiya rdb dastgohlarining takominlashuvi va rivojlanishi o`ziga bir qator oddiy dastgohlarning ekspluatatsion xususiyatlarini birlashtirgan ko`p operatsiyali dastgohlarning yaratilishiga olib keldi. ko'p operatsiyali dastgohlar - bu rdb qurilmalari bilan boshqariladigan murakkab detallarga ishlov berish uchun mo`ljallangan murakkab avtomatik tizimlar hisoblanadi. ular, shuningdek, ko'p maqsadli dastgohlar, ishlov berish markazlari yoki ko'p asbobli dastgohlar, kompleks ishlov berish dastgohlari deb ham deb ataladi. an'anaviy rdb dastgohlari bilan taqqoslaganda, ko'p operatsiyali dastgohlar guruhlari rdb qurilmalari tufayli ishlov berish siklini avtomatlashtirishning yuqori darajasi bilan ajralib turadi va asbob hamda tayyorlanmani avtomatik almashtirish tizimlari bilan jihozlangan. ko'p vazifali dastgohlar (kvd)-bular rdbq va asboblami avtomatik almashtirish qurilmasi bilan jihozlangan hamda bir o'rnatilishdagi korpusli detallar va aylanish jismlari ko'rinishidagi detallarga ishlov berishga mo'ljallangan. kvd quyidagi turlarda tayyorlanadi: 1) bitta shpindel va ko'p pozitsiyali asbob-uskunalar …

2 / 8

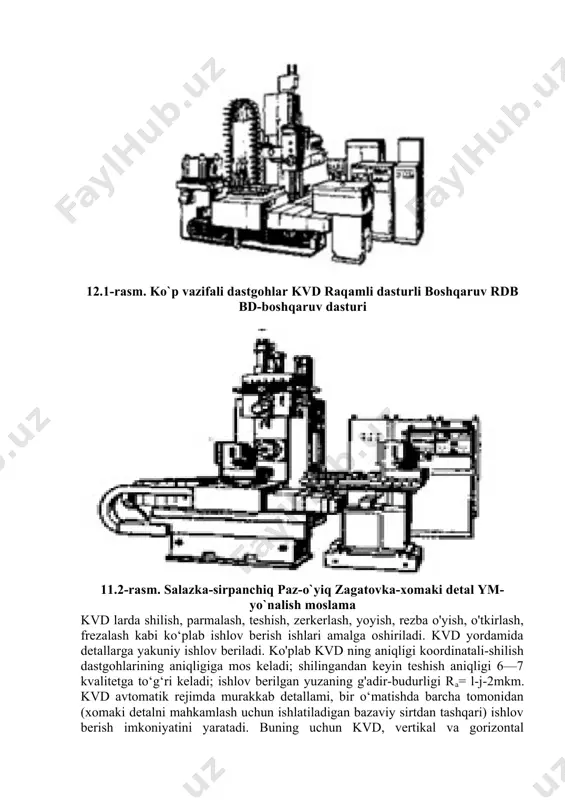

damchi vaqt sarfining kamayishiga quyidagi omillar sabab bo'ladi: asbobni avtomatik almashtirish; ishchi organlarining (yordamchi yurishlardagi) tezkor siljishlarining yuqori (20 m/min) tezligi;dastgoh tashqarisida asbobni sozlash; nazorat operatsiyalarining bo'lmasligi va boshqalar. zamonaviy kvd da asboblarni oldindan o'lchov bilan sozlab qo'yiladigan almashuvchan asbob uskunalar magazini ishlatiladi va buning natijasida dastgohni qayta sozlash vaqti qisqaradi. 12.1-rasm. ko`p vazifali dastgohlar kvd raqamli dasturli boshqaruv rdb bd-boshqaruv dasturi 11.2-rasm. salazka-sirpanchiq paz-o`yiq zagatovka-xomaki detal ym-yo`nalish moslama kvd larda shilish, parmalash, teshish, zerkerlash, yoyish, rezba o'yish, o'tkirlash, frezalash kabi ko‘plab ishlov berish ishlari amalga oshiriladi. kvd yordamida detallarga yakuniy ishlov beriladi. ko'plab kvd ning aniqligi koordinatali-shilish dastgohlarining aniqligiga mos keladi; shilingandan keyin teshish aniqligi 6—7 kvalitetga to‘g‘ri keladi; ishlov berilgan yuzaning g'adir-budurligi ra= l-j-2mkm. kvd avtomatik rejimda murakkab detallami, bir o‘matishda barcha tomonidan (xomaki detalni mahkamlash uchun ishlatiladigan bazaviy sirtdan tashqari) ishlov berish imkoniyatini yaratadi. buning uchun kvd, vertikal va gorizontal tekisliklarda burila oladigan stol bilan jihozlangan. kvd …

3 / 8

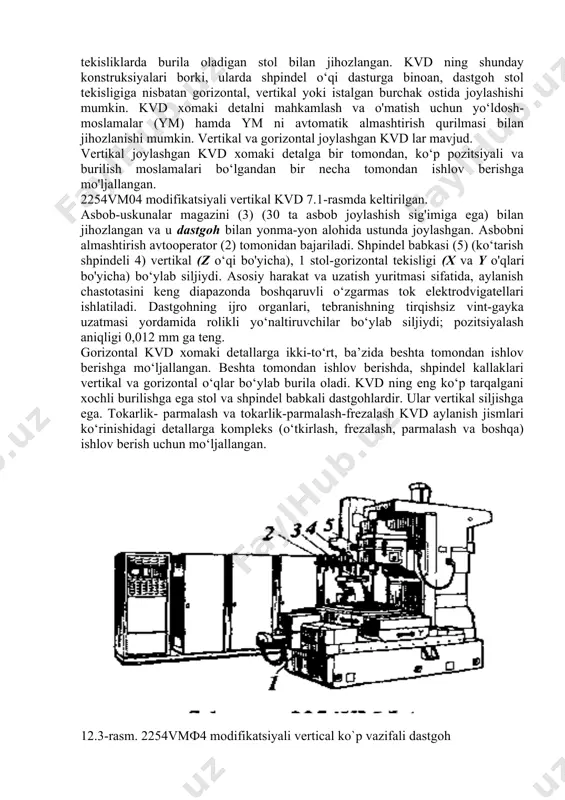

jihozlangan va u dastgoh bilan yonma-yon alohida ustunda joylashgan. asbobni almashtirish avtooperator (2) tomonidan bajariladi. shpindel babkasi (5) (ko‘tarish shpindeli 4) vertikal (z o‘qi bo'yicha), 1 stol-gorizontal tekisligi (x va y o'qlari bo'yicha) bo‘ylab siljiydi. asosiy harakat va uzatish yuritmasi sifatida, aylanish chastotasini keng diapazonda boshqaruvli o‘zgarmas tok elektrodvigatellari ishlatiladi. dastgohning ijro organlari, tebranishning tirqishsiz vint-gayka uzatmasi yordamida rolikli yo‘naltiruvchilar bo‘ylab siljiydi; pozitsiyalash aniqligi 0,012 mm ga teng. gorizontal kvd xomaki detallarga ikki-to‘rt, ba’zida beshta tomondan ishlov berishga mo‘ljallangan. beshta tomondan ishlov berishda, shpindel kallaklari vertikal va gorizontal o‘qlar bo‘ylab burila oladi. kvd ning eng ko‘p tarqalgani xochli burilishga ega stol va shpindel babkali dastgohlardir. ular vertikal siljishga ega. tokarlik- parmalash va tokarlik-parmalash-frezalash kvd aylanish jismlari ko‘rinishidagi detallarga kompleks (o‘tkirlash, frezalash, parmalash va boshqa) ishlov berish uchun mo‘ljallangan. 12.3-rasm. 2254vmф4 modifikatsiyali vertical ko`p vazifali dastgoh 16а90мф4 modifikatsiyali, ko‘p vazifali tokarlik dastgohi (7.2-rasm) diametri 800 mm gacha, uzunligi 250 mm gacha …

4 / 8

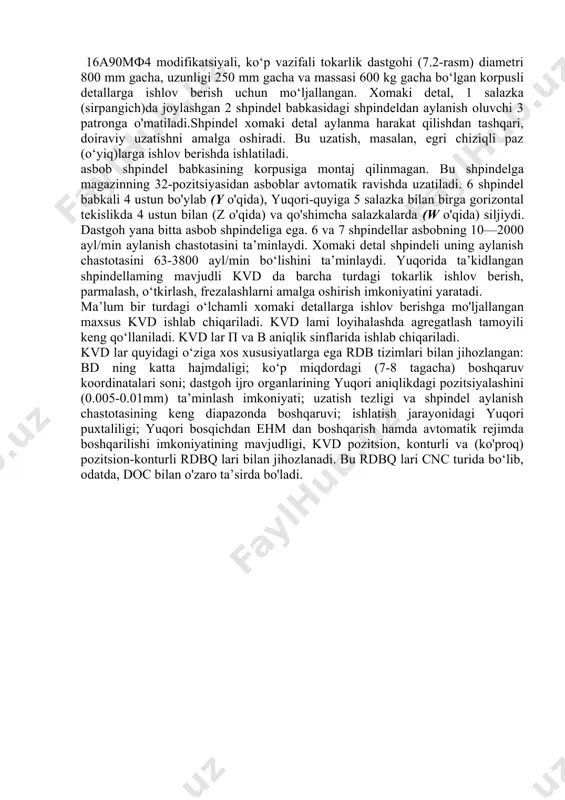

ta asbob shpindeliga ega. 6 va 7 shpindellar asbobning 10—2000 ayl/min aylanish chastotasini ta’minlaydi. xomaki detal shpindeli uning aylanish chastotasini 63-3800 ayl/min bo‘lishini ta’minlaydi. yuqorida ta’kidlangan shpindellaming mavjudli kvd da barcha turdagi tokarlik ishlov berish, parmalash, o‘tkirlash, frezalashlarni amalga oshirish imkoniyatini yaratadi. ma’lum bir turdagi o‘lchamli xomaki detallarga ishlov berishga mo'ljallangan maxsus kvd ishlab chiqariladi. kvd lami loyihalashda agregatlash tamoyili keng qo‘llaniladi. kvd lar п va в aniqlik sinflarida ishlab chiqariladi. kvd lar quyidagi o‘ziga xos xususiyatlarga ega rdb tizimlari bilan jihozlangan: bd ning katta hajmdaligi; ko‘p miqdordagi (7-8 tagacha) boshqaruv koordinatalari soni; dastgoh ijro organlarining yuqori aniqlikdagi pozitsiyalashini (0.005-0.01mm) ta’minlash imkoniyati; uzatish tezligi va shpindel aylanish chastotasining keng diapazonda boshqaruvi; ishlatish jarayonidagi yuqori puxtaliligi; yuqori bosqichdan ehm dan boshqarish hamda avtomatik rejimda boshqarilishi imkoniyatining mavjudligi, kvd pozitsion, konturli va (ko'proq) pozitsion-konturli rdbq lari bilan jihozlanadi. bu rdbq lari cnc turida bo‘lib, odatda, doc bilan o'zaro ta’sirda bo'ladi. 12.4-rasm. 16a90mф4 …

5 / 8

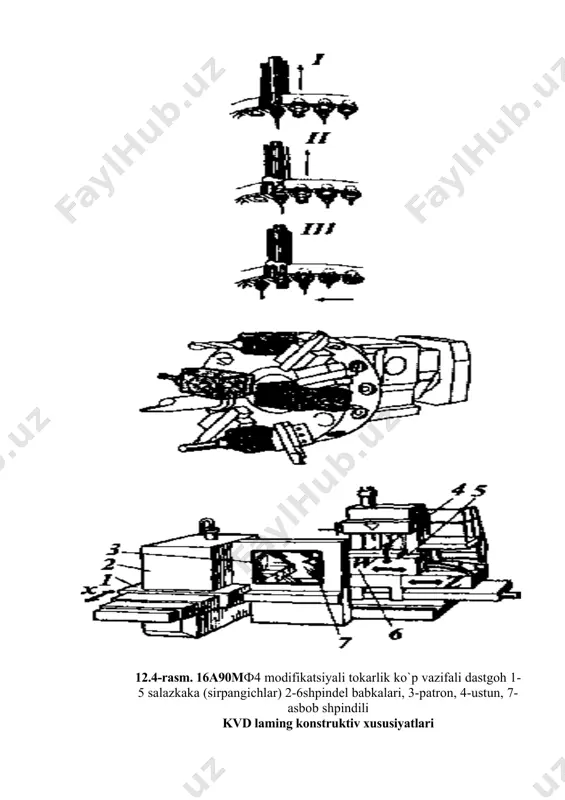

lashgan. bu qurilmalar avtomatik qisish va asbob gardishlarini bo‘shatish uchun mo'ljallangan. gardishlami (sangali, bayonetli qurilmalar yoki radial- harakatlanuvchi elementli qurilmalar yordamida) qisish, ko‘pincha likopchasimon prujinalar bilan bo‘shatish gidrosilindridan amalga oshiriladi. kvd uzatish yuritmasi, ko‘pincha, yuqori momentli, bosqichsiz boshqaruvli o‘zgarmas tok elektrodvigatelidan iborat bo'ladi. elektrodvigatel reduktor orqali tebranish vint-gayka juftligi bilan birlashadi. yirik dastgohlarda reduktor o‘miga ikki bosqichli elektromagnit muftali tezliklar qutisi ishlatiladi. asbobni avtomatik almashtirish qurilmasi qisqa vaqt ichida asbobning aniq, qattiq va ishonchli vaziyatini ta’minlaydi. ular joylashishi va konstruktiv bajarilishiga ko‘ra uch turga bo'linadi: 1) faqat shpindel qurilmasini almashtirish bilan (revolverli shpindelli kallaklar, shpindel gilzalarining magazini); 2) bitta shpindelda asbobni almashtirish bilan (asboblar magazini); 3) aralash (magazinlar revolver kallakli; avtomatik va qo'lda almashtirish). kvd ning shpindel babkasida joylashgan revolverli shpindel kallaklari konstruksiyasi sodda va ixcham. shpindel gilzalarining magazini barabanli yoki chiziqli qilib tayyorlanadi (7.3-rasm). 1 gilzalar birin-ketin 4 ishchi vaziyatini egallaydi; bu holda 2 shpindel asosiy yurish yuritmasi bilan …
