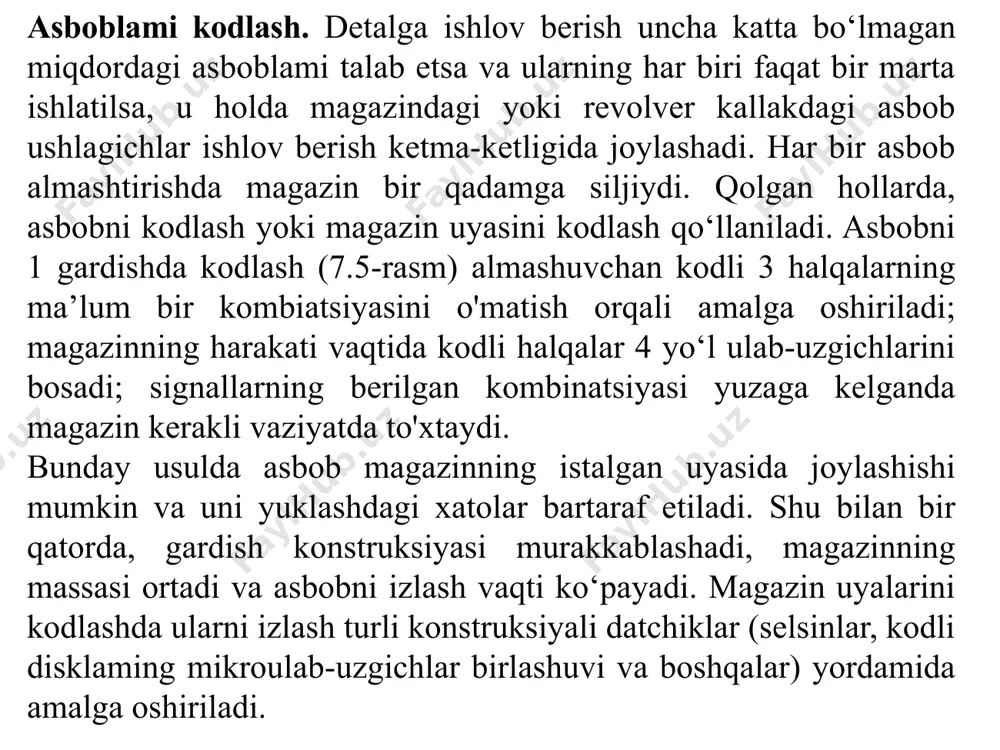

ma`ruza 18 ma`ruza 18 rdb ko`p operatsiyali dastgohlarini ishga sozlash reja: 1.asboblarni kodlash 2.ko`p vazifali dastgohlarda ishlash asboblami kodlash. detalga ishlov berish uncha katta bo‘lmagan miqdordagi asboblami talab etsa va ularning har biri faqat bir marta ishlatilsa, u holda magazindagi yoki revolver kallakdagi asbob ushlagichlar ishlov berish ketma-ketligida joylashadi. har bir asbob almashtirishda magazin bir qadamga siljiydi. qolgan hollarda, asbobni kodlash yoki magazin uyasini kodlash qo‘llaniladi. asbobni 1 gardishda kodlash (7.5-rasm) almashuvchan kodli 3 halqalarning ma’lum bir kombiatsiyasini o'matish orqali amalga oshiriladi; magazinning harakati vaqtida kodli halqalar 4 yo‘l ulab-uzgichlarini bosadi; signallarning berilgan kombinatsiyasi yuzaga kelganda magazin kerakli vaziyatda to'xtaydi. bunday usulda asbob magazinning istalgan uyasida joylashishi mumkin va uni yuklashdagi xatolar bartaraf etiladi. shu bilan bir qatorda, gardish konstruksiyasi murakkablashadi, magazinning massasi ortadi va asbobni izlash vaqti ko‘payadi. magazin uyalarini kodlashda ularni izlash turli konstruksiyali datchiklar (selsinlar, kodli disklaming mikroulab-uzgichlar birlashuvi va boshqalar) yordamida amalga oshiriladi. ular magazinning tayanch …

2 / 9

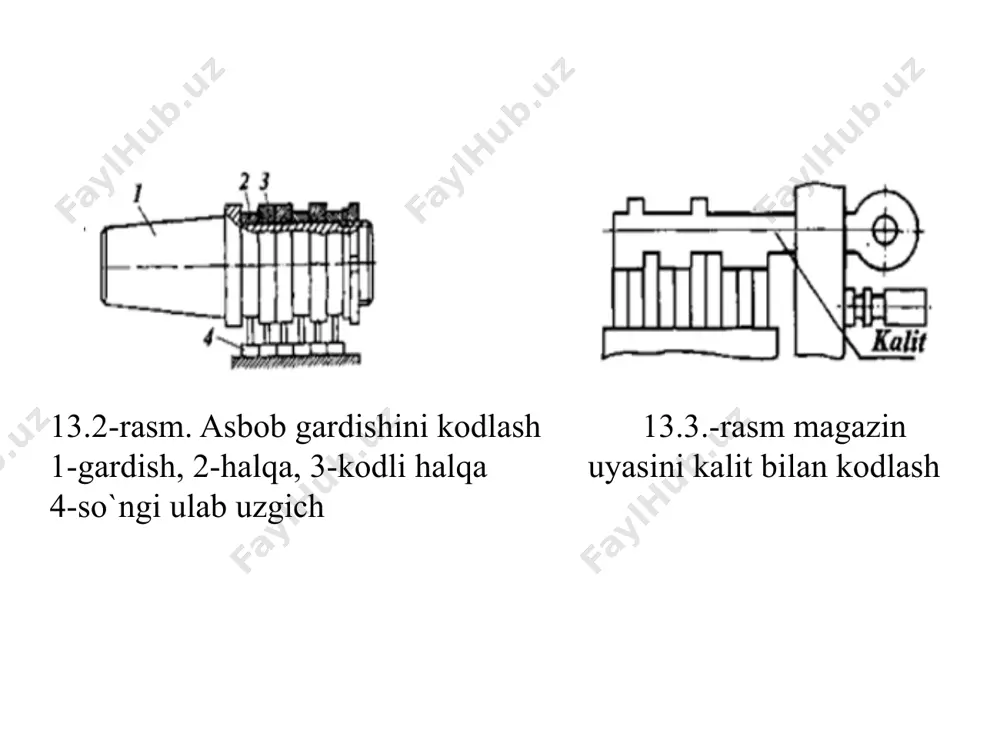

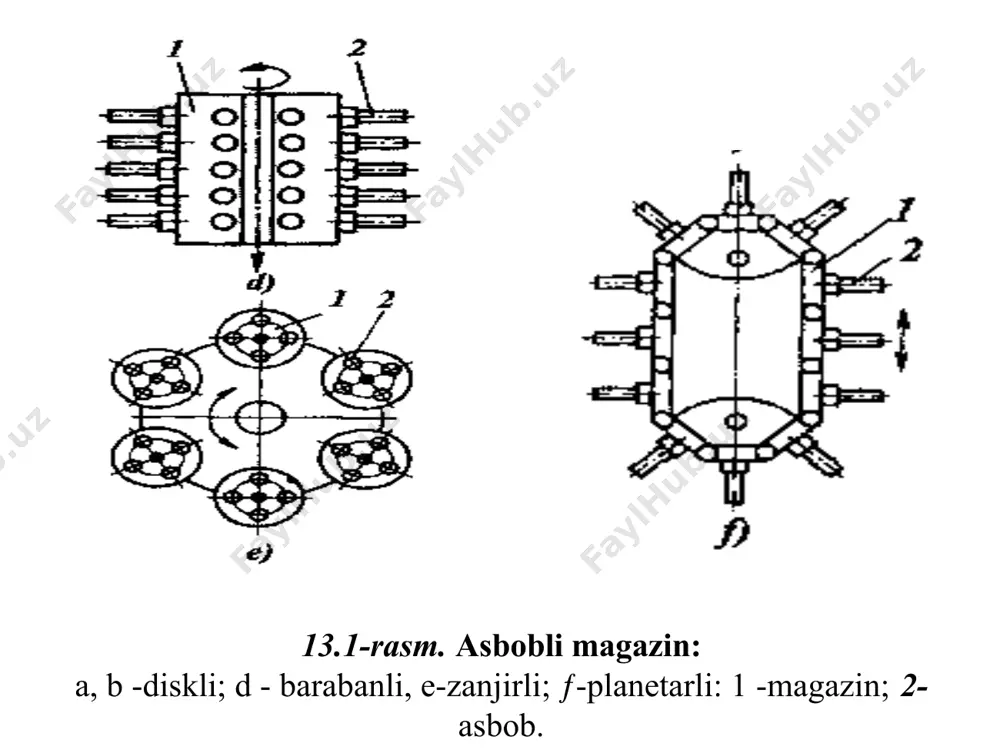

kasiga qo‘yadi. asboblar magazini aylanib, keying asbobni qamrov zonasiga olib keladi. so‘ngra avtooperator teskari ketmaketlikdagi ishlarni bajaradi. ikki qamrovli avtooperatomi ishlatish (1.1-a rasm) asbobni almashtirish vaqtini sezilarli darajada qisqartiradi, chunki asboblar bir vaqtning o‘zida magazin va shpindelda qamrab olinadi 13.1-rasm. asbobli magazin: a, b -diskli; d - barabanli, e-zanjirli; ƒ-planetarli: 1 -magazin; 2- asbob. 13.2-rasm. asbob gardishini kodlash 13.3.-rasm magazin 1-gardish, 2-halqa, 3-kodli halqa uyasini kalit bilan kodlash 4-so`ngi ulab uzgich bunday avtooperator ishining ikki sxemasi mavjud. asboblami almashtirishda 1 avtooperator (13.4-b rasm) quyidan yuqoriga qarab yurish qiladi, gardishni 2 magazin uyasida joylashgan asbob bilan qamrab oladi va gardishni uning o'qi yo‘nalishi bo‘ylab olib chiqaradi; 3 shpindelda joylashgan gardish, kerakli qamrov bilan avtooperator karetkasining qutiga siljishida qamraladi, so‘ngra avtooperator shpindel o‘qi bo'ylab yurib, gardishni ishlab bo‘lgan asbob bilan birga sug‘urib chiqaradi va o‘zining o‘qi atrofida 180° ga buriladi hamda 3 shpindelga boshqa asbobni olib keladi; avtooperator shpindelga asbobni o‘matadi. asbob …

3 / 9

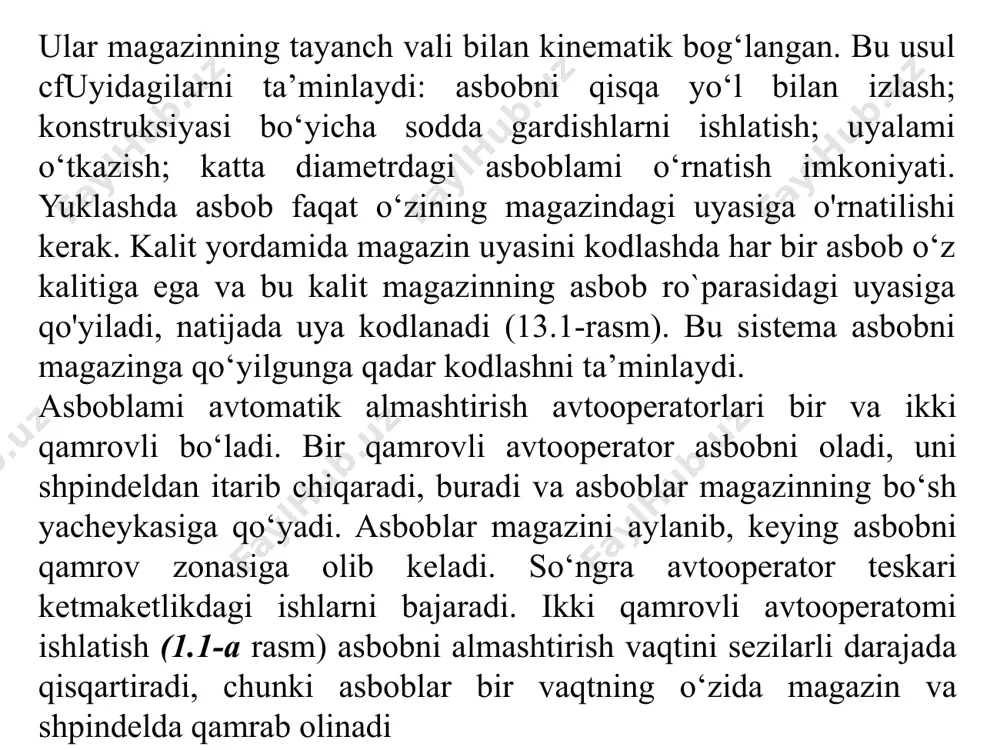

magazinning qo‘shni uyalarida joylashgan asboblarga tegib ketishi mumkin. buning oldini olish uchun uyalar orasidagi masofa uzaytiriladi, shuning uchun magazin sig'imi (asboblaming bir xil diametrida) 2 sxema bo'yicha ishlaganda 1 sxema bo‘yicha ishlaganga qaraganda kam bo‘ladi. avtooperatorlar yuritmasi sifatida mexanik va gidravlik qurilmalardan foydalaniladi. detalni qoralama frezalashni kichik diametrli freza yon sirti bilan amalga oshirish ayni muddao. bu holda, frezaning kesish kuchi va stol vibratsiyasini (tebranishini) kamaytirish maqsadida ketma-ket yurishlari orqali bajariladi. natijada ishlov berish aniqligi ortadi. kvd larda katta diametrdagi frezalardan foydalanish maqsadga muvofiq emas, chunki bunday frezalar asboblar magazinining qo‘shni yacheykalarini berkitib qo‘yadi, ya’ni uning sig‘imini kamayishiga sabab bo‘ladi. bundan tashqari, avtooperator yordamida katta o‘lchamli asboblarni almashtirish qiyinlashadi. yaxshi bo‘lmagan tekisliklami frezalash kichik diametr konturi bo‘ylab bajarish maqsadga muvofiq. kvd larida ishlash, o‘tkirlash va frezalash rdb dastgohlarida ishlashga qaraganda murakkab hisoblanadi. bunga sabab, asboblami avtomatik almashtirish qurilmasi bilan jihozlangan kvd konstruksiyasining murakkabliligidir. shuning uchun kvd da ishlaydigan operator boshqa …

4 / 9
