1 / 10

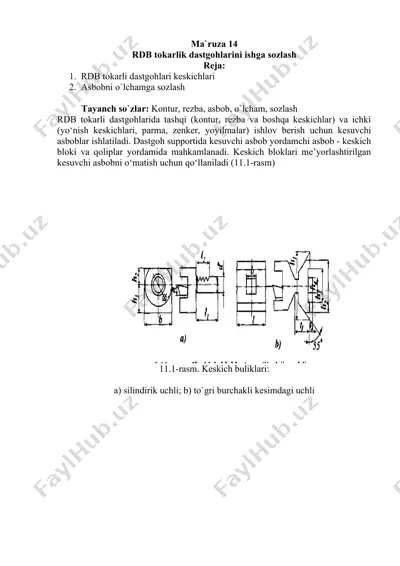

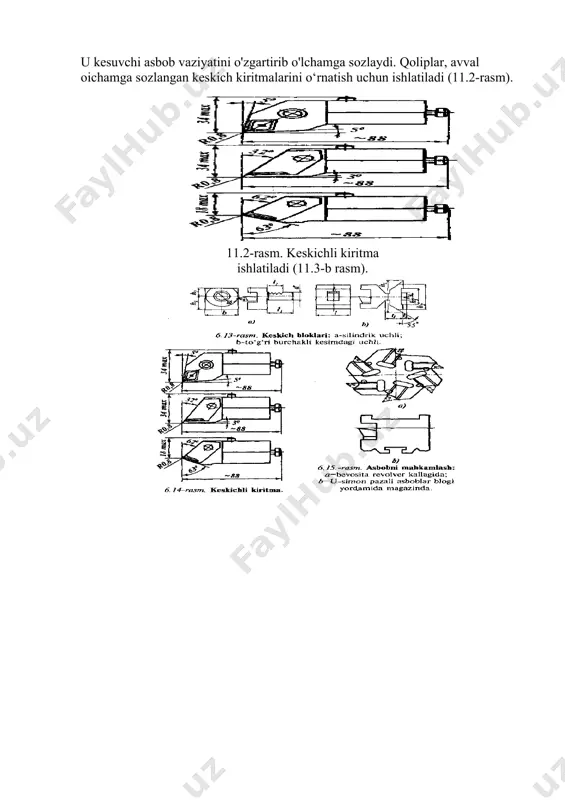

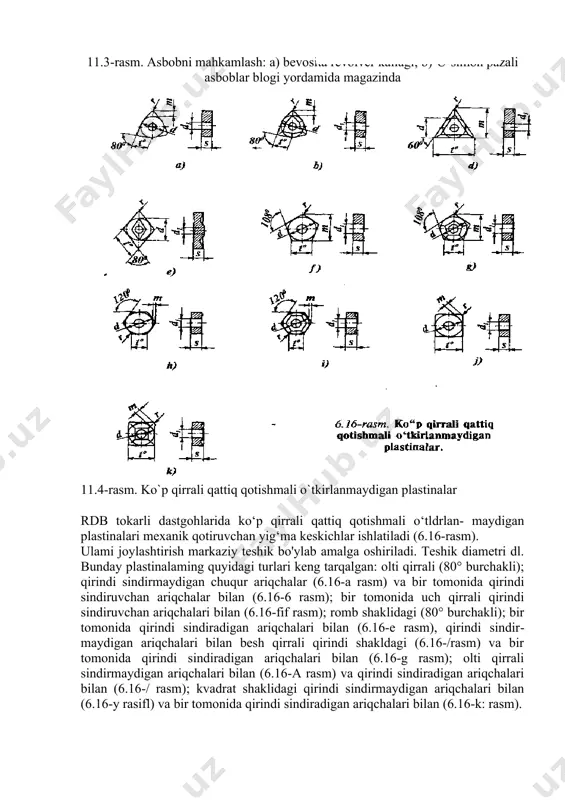

ma`ruza 14 rdb tokarlik dastgohlarini ishga sozlash reja: 1. rdb tokarli dastgohlari keskichlari 2. asbobni o`lchamga sozlash tayanch so`zlar: kontur, rezba, asbob, o`lcham, sozlash rdb tokarli dastgohlarida tashqi (kontur, rezba va boshqa keskichlar) va ichki (yo‘nish keskichlari, parma, zenker, yoyilmalar) ishlov berish uchun kesuvchi asboblar ishlatiladi. dastgoh supportida kesuvchi asbob yordamchi asbob - keskich bloki va qoliplar yordamida mahkamlanadi. keskich bloklari me’yorlashtirilgan kesuvchi asbobni o‘matish uchun qo‘llaniladi (11.1-rasm) 11.1-rasm. keskich buliklari: a) silindirik uchli; b) to`gri burchakli kesimdagi uchli u kesuvchi asbob vaziyatini o'zgartirib o'lchamga sozlaydi. qoliplar, avval oichamga sozlangan keskich kiritmalarini o‘rnatish uchun ishlatiladi (11.2-rasm). 11.2-rasm. keskichli kiritma ishlatiladi (11.3-b rasm). 11.3-rasm. asbobni mahkamlash: a) bevosita revolver kallagi; b)-u-simon pazali asboblar blogi yordamida magazinda 11.4-rasm. ko`p qirrali qattiq qotishmali o`tkirlanmaydigan plastinalar rdb tokarli dastgohlarida ko‘p qirrali qattiq qotishmali o‘tldrlan- maydigan plastinalari mexanik qotiruvchan yig‘ma keskichlar ishlatiladi (6.16-rasm). ulami joylashtirish markaziy teshik bo'ylab amalga oshiriladi. teshik diametri dl. bunday plastinalaming …

2 / 10

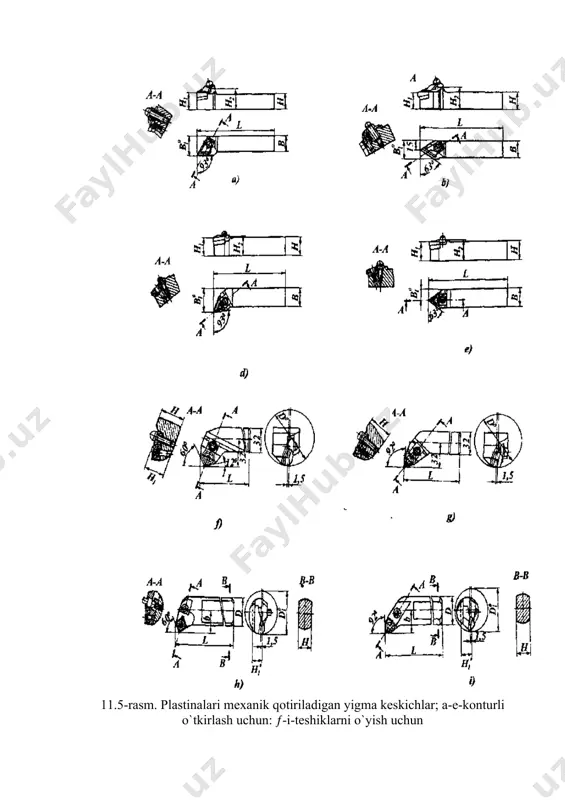

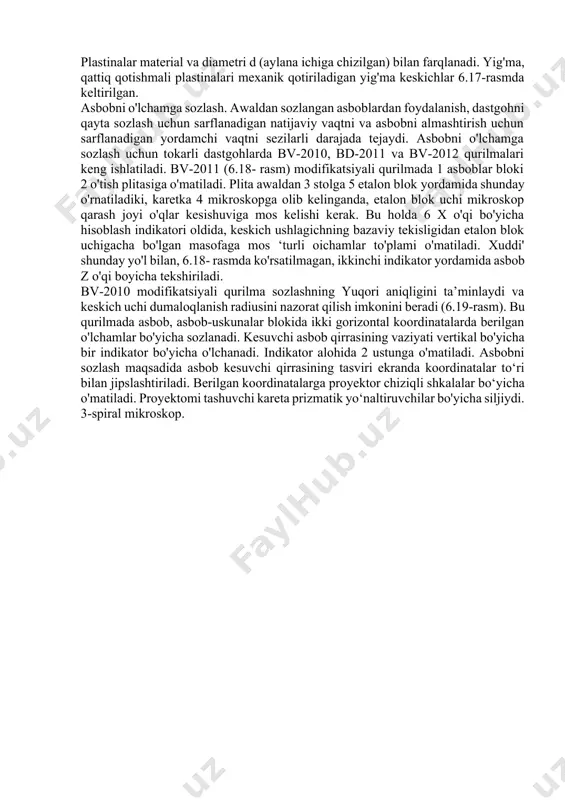

(6.16-y rasifl) va bir tomonida qirindi sindiradigan ariqchalari bilan (6.16-k: rasm). plastinalar material va diametri d (aylana ichiga chizilgan) bilan farqlanadi. yig'ma, qattiq qotishmali plastinalari mexanik qotiriladigan yig'ma keskichlar 6.17-rasmda keltirilgan. asbobni o'lchamga sozlash. awaldan sozlangan asboblardan foydalanish, dastgohni qayta sozlash uchun sarflanadigan natijaviy vaqtni va asbobni almashtirish uchun sarflanadigan yordamchi vaqtni sezilarli darajada tejaydi. asbobni o'lchamga sozlash uchun tokarli dastgohlarda bv-2010, bd-2011 va bv-2012 qurilmalari keng ishlatiladi. bv-2011 (6.18- rasm) modifikatsiyali qurilmada 1 asboblar bloki 2 o'tish plitasiga o'matiladi. plita awaldan 3 stolga 5 etalon blok yordamida shunday o'rnatiladiki, karetka 4 mikroskopga olib kelinganda, etalon blok uchi mikroskop qarash joyi o'qlar kesishuviga mos kelishi kerak. bu holda 6 x o'qi bo'yicha hisoblash indikatori oldida, keskich ushlagichning bazaviy tekisligidan etalon blok uchigacha bo'lgan masofaga mos ‘turli oichamlar to'plami o'matiladi. xuddi' shunday yo'l bilan, 6.18- rasmda ko'rsatilmagan, ikkinchi indikator yordamida asbob z o'qi boyicha tekshiriladi. bv-2010 modifikatsiyali qurilma sozlashning yuqori aniqligini …

3 / 10

gik moslama rdb tokarli dastgohlarida, odatda, universal moslamalar ishlatiladi. ular konstmksiyasining soddaligi va tayyor- lanishining yuqori aniqligi bilan tavsiflanadi. xomaki detalga ishlov berishda patron yokf planshayba markazda o'rnatiladi. 11.8- rasmda tez sozlanadigan ponali patron konstruksiyasi ko'r- satilgan. 6 mushtchalami (3 asosga nisbatan) o'lchamga tez sozlash 5 vintni 90° ga, 4 sharik qayd etgan vaziyatga, burish orqali amalga oshiriladi. patron korpusining yoy sirtida, mushtchalami almashtirishda vaziyatni mo'ljallay olish uchun konsentrik aylanalar yasalgan. xomaki detalni qisishni tezroq amalga oshirish 2 korpusdagi 1 ponani dastgoh shpindelida joylashgan mexanizatsiyarashgan yuritma yordamida siljitish orqali amalga oshiriladi. mushtchalami qayta sozlash ishlari bir-biriga bog'liq bo'lmagan holda, navbat bilan 1,5—2 minut davomida bajariladi. shuningdek, dasturli-boshqaruvli patronlar ham ishlatiladi. u (dasturga binoan) mushtchalami kerakli o'lchamga avtomatik qayta sozlashni ta’minlaydi (119- rasm). boshqaruv tizimlari buyrug'iga binoan gidroyuritma, 1 tishli mushtchalar bilan ilashgan tishlarini chiqarib, patronning reykasini siljitadi. so'ngra dastgoh buyruqqa binoan shpindelning o'rtacha aylanishlariga o'tadi. mushtchalar markazdan qochma kuchlar ta’sirida …

4 / 10

v berish imkonini beradi. xomaki detal yon yuzasining perpendikular emaslikdan og‘ishi ishlov berish aniqligiga ta’sir ko'rsatmaydi, chunki 1 yetaklagich, ikki tekislikda tebranib, xomaki detaining yon yuzasiga o'zi o‘rnashib oladi. yetaklagichning tebranishi ikki juft 3 roliklarda amalga oshiriladi. ular 5 dastgoh pazasi, 4 lyulka va 2 vodilaning.o‘zaro perpendikular ikki tekisliklarida joylashgan. 11.9-rasm. dasturli boshqariladigan patron 11.10-rasm. sanga patronli mushtchali patron ishlov berilayotgan xomaki detal yon sirtining yetaklagich tishli sirtiga doimiy bosilib turishi, dastgoh orqa babkasining aylanuvchan markazi bilan tfmalga oshiriladi. u pnevmoqisqichli yoki elektromexanik pinol bilan jihozlangan. aylanuvchan markaz sezilarli miqdordagi radial va o‘qli yuklamalarni ko‘tarish qobiliyatiga ega (6.24-rasm). radial va o‘qli yuklamalar xomaki detallarga uzoq vaqt mobaynida, 2000 ayl/min chastota bilan ta’sir ko‘rsatadi. u 2 konik rolikli, 4 sharik tayanchli va 5 ignasimon podshipniklarga ega. 3 moydon davriy moylash uchun xizmat qiladi. kiritma 1 ning old qismi cho‘zilgan ikki konus (markaziy teshik ostidagi konus 60° va oraliq konus 30° burchak …

5 / 10

ta usulda amalga oshiriladi: 1) sinov ishchi yurishlari orqali; 2) etalon valik bo'yicha; 3) shablon bo'yicha. sinov yurishlar usulining mohiyati quyidagicha: (sinalayotgan detal) ingichka valning bitta bo'yni va bitta yon yuzasiga ishlov beriladi, keyinchalik ishlov berishga katta qo'yim qoldiriladi. ishlov berilgandan so'ng asbobni uzoqlashtirmay, bo'yin diametrik va ishlov berilgan yon yuzadan xomaki detal yon yuzasigacha bo'lgan masofa o'lchanadi. 11.11-rasm. etkazgich markazi bu o'lchovlar asosida sinov detaliga ishlov bergandan so'ng, asbob egallagan vaziyat koordinatalari aniqlanadi. so'ngra asbob qo'lda berilgan dastlabki nuqtaga siljitiladi. ko'chirish uzunligining qiymati dastlabki nuqta va asbobning ishlov berish jarayonidan keying koordinatalari farqigaf teng bo'ladi etalon valik bo'yicha asbobni o'rnatish usuli kam mehnat talab qiladi (11.11- rasm). 11.12-rasm. aylanuvchan markaz bitta valik dastgohni har qanday detalga ishlov berish imkonini yarata oladigan sozlashni ta’minlay oladi. revolverli kallakda asboblami sozlash ancha murakkab. har bir asbob ikkita (o'qli va ko'ndalang) yo'nalishlarda qo'yiladi. o'qli o'lchamlami amalga oshirishda asos sifatida revolver kallagi qirralarining tekisligi …
