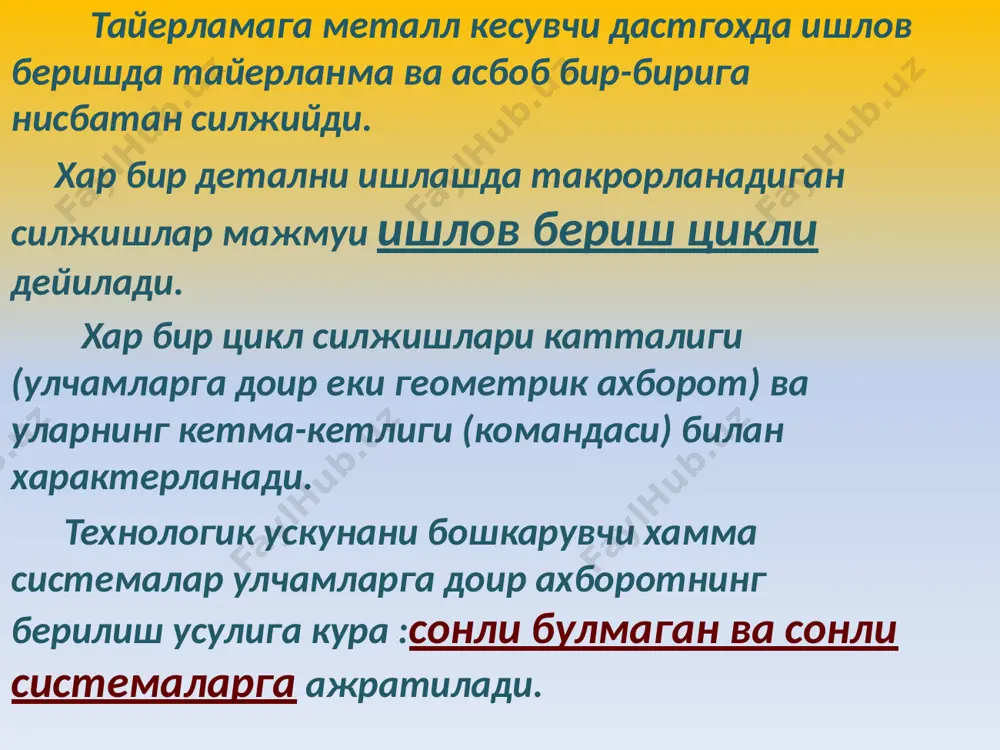

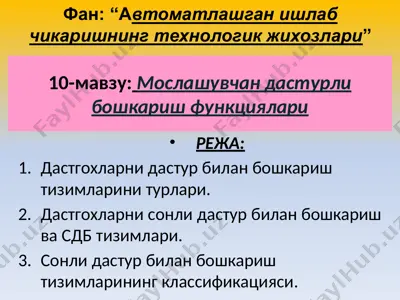

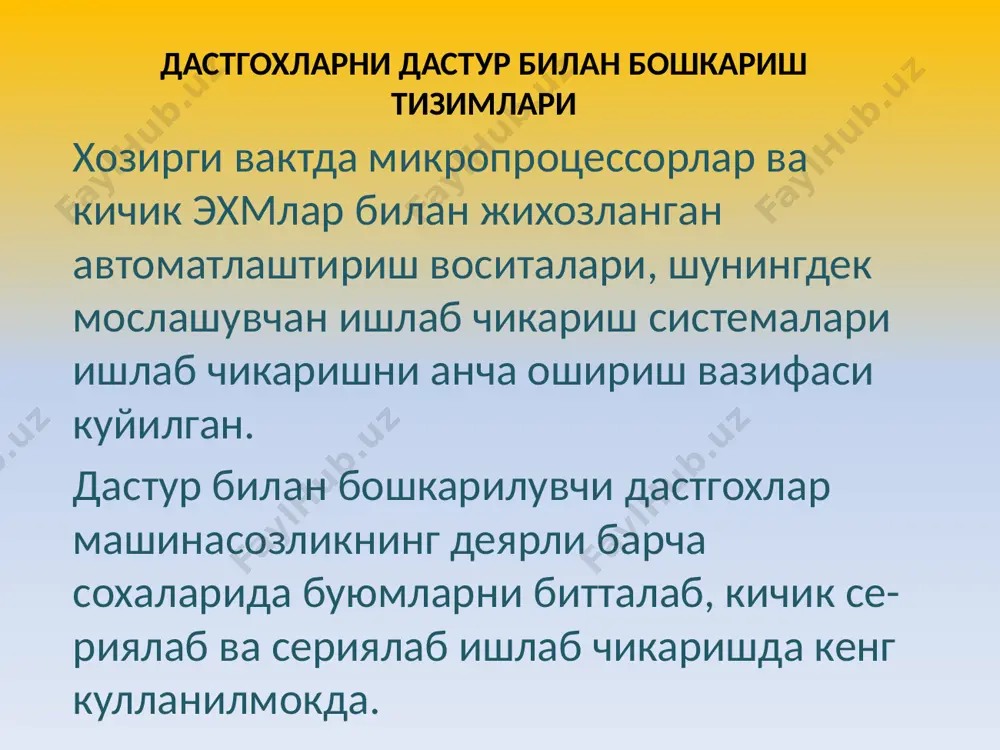

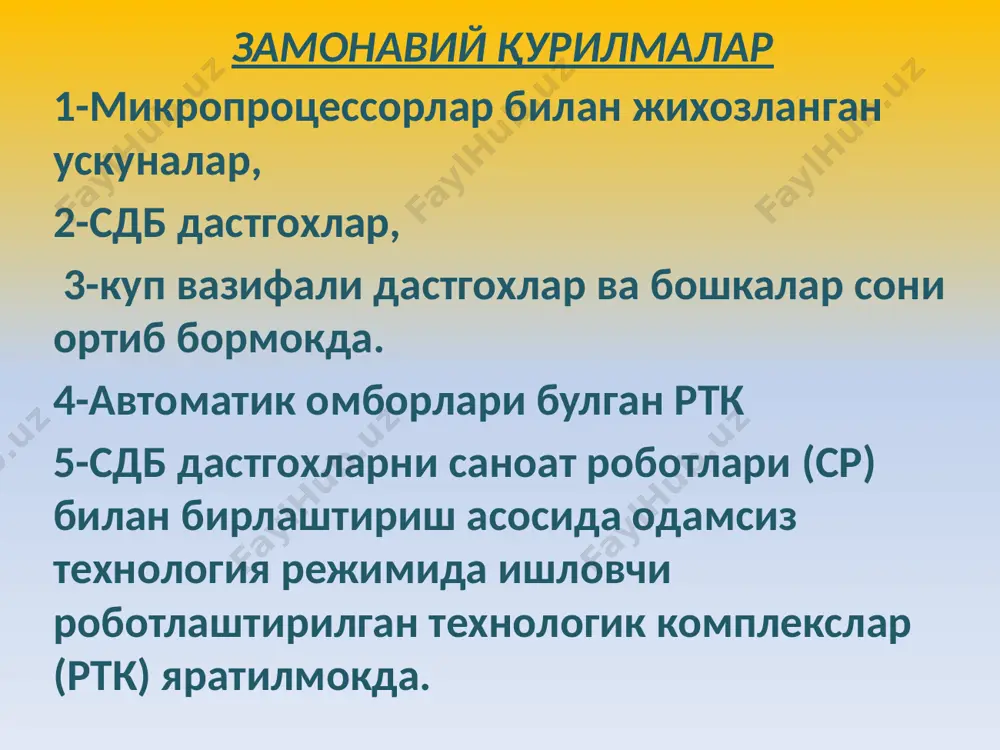

9-mavzu. xalqaro huquq asoslari 10-mavzu: moslashuvchan dasturli boshkarish funktsiyalari reja: dastgoxlarni dastur bilan boshkarish tizimlarini turlari. dastgoxlarni sonli dastur bilan boshkarish va sdb tizimlari. sonli dastur bilan boshkarish tizimlarining klassifikatsiyasi. fan: “avtomatlashgan ishlab chikarishning texnologik jixozlari” dastgoxlarni dastur bilan boshkarish tizimlari xozirgi vaktda mikroprotsessorlar va kichik exmlar bilan jixozlangan avtomatlashtirish vositalari, shuningdek moslashuvchan ishlab chikarish sistemalari ishlab chikarishni ancha oshirish vazifasi kuyilgan. dastur bilan boshkariluvchi dastgoxlar mashinasozlikning deyarli barcha soxalarida buyumlarni bittalab, kichik se- riyalab va seriyalab ishlab chikarishda keng kullanilmokda. zamonaviy qurilmalar 1-mikroprotsessorlar bilan jixozlangan uskunalar, 2-sdb dastgoxlar, 3-kup vazifali dastgoxlar va boshkalar soni ortib bormokda. 4-avtomatik omborlari bulgan rtk 5-sdb dastgoxlarni sanoat robotlari (sr) bilan birlashtirish asosida odamsiz texnologiya rejimida ishlovchi robotlashtirilgan texnologik komplekslar (rtk) yaratilmokda. tayerlamaga metall kesuvchi dastgoxda ishlov berishda tayerlanma va asbob bir-biriga nisbatan siljiydi. xar bir detalni ishlashda takrorlanadigan siljishlar majmui ishlov berish tsikli deyiladi. xar bir tsikl siljishlari kattaligi (ulchamlarga doir eki geometrik …

2 / 40

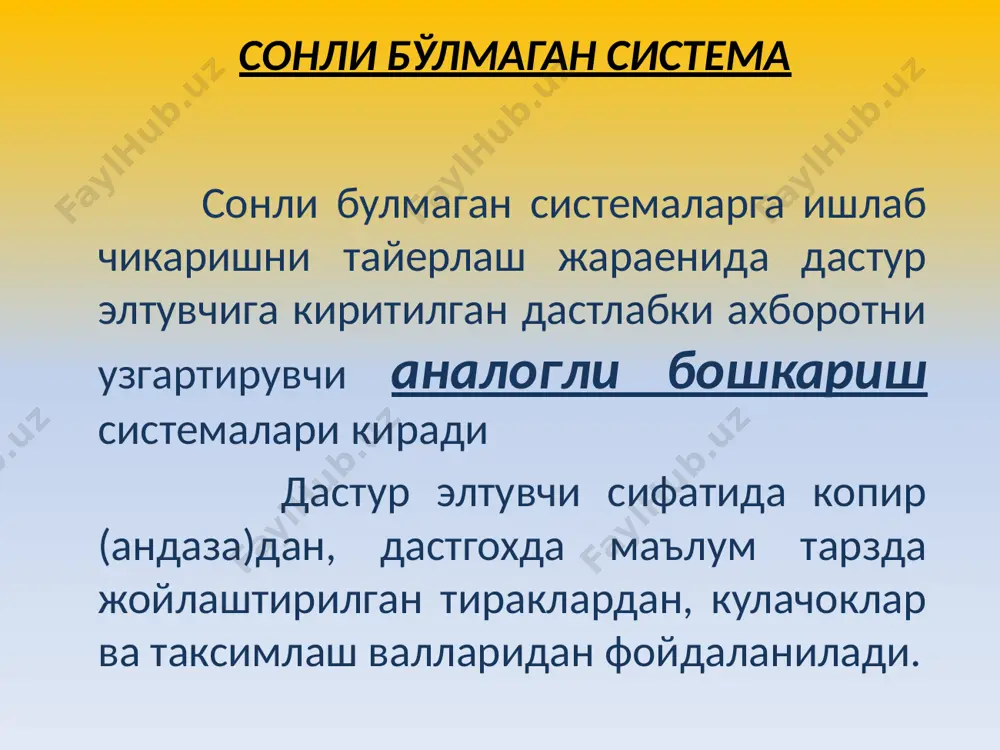

g: epik va ochik taklidiy yuritmali nusxalash tiplari buladi. yopik tipdagi boshkarish sistemalari dastgoxning ijrochi organini yul, vakt, tezlik, kuvvat, bosim va boshka parametrlar buyicha aktiv nazorat kiladi. ochik tipdagi boshkarish sistemalariga yuritmali (kulachokdan, kopirdan, xrapovikli mexanizmdan va boshkalardan xarakat oladigan) sistemalar (ular dastgoxning ijrochi organi anik ma'lum kattalikda siljishini ta'minlaydi), shuningdek tugridan-tugri (ya'ni kuvvat kuchaytirgichisiz) ishlovchi nusxalash sistemalari kiradi. dastgoxlarni sonli dastur bilan boshkarish va sdb sistemalari kibernetika, elektronika, xisoblash texnikasi va asbobsozlikdagi yutuklar asosida dastur bilan boshkarishning printsipial yangi sistemalari – dastgoxsozlikda keng kullaniladigan sdb sistemasi ishlab chikildi. bu sistemalarning sonli sistemalar deyilishiga sabab shuki, ularda dastgox ijrochi organining xar bir yurishining kattaligi son erdamida beriladi. axborotning xar kaysi birligiga ijrochi organning ma'lum kattalikka diskret siljishi mos keladi, bu kattalik sdb sistemasining yul kuyadigan imkoniyati eki impuls kiymati deyiladi. ma'lum chegaralarda ijrochi organni yul kuyadigan imkoniyatiga karrali istalgan kattalikka surish mumkin. talab kilinaetgan l - siljishni amalga oshirish …

3 / 40

stemasining bir kismi bulib, dastgoxning ijrochi organlariga boshkaruv dasturiga (bd) mos xolda boshkaruv ta'sirlarini berish uchun muljallangan. ko'p amal bajaradigan dastgohlarning ko'p amal bajaradigan dastgohlarda tayyorlanma bir marotaba dastgohda o'rnatilib, barcha texnologik jarayonlar shu o'rnatishda ishlov berilib detal tayyorlanadi. unda parmalash, zenkerlash, razvyortkalash, yo'nib kengaytirish, rezba qirqish va tekis hamda murakkab yuzalarni frezalash ishlari bijariladi. avtomatlashgan dastgox imkoniyatlari ko'p amal bajaradigan dastgohlarning asboblar o'rnatiladigan magazini bo'lib, ular manipulyator orqali avtomatik almashtiriladi. bunday sonli dasturda boshqariladigan dastgohlar quyidagi imkoniyatlarga ega: - tayyorlanma va asbob avtomatik ravishda zarur bo'lgan holatda o'rnatiladi; - shpindelning aylanishlar chastotasi, ish bajaruvchi qismdagi surishlar va tezliklarning o'zgartirilishi avtomatlashtirilgan; - kesuvchi asbob va dastgohning yordamchi ish bajaruvchi uskunasi avtomatik almashtiriladi; dastgox afzalligi boshqa universal dastgohlardan ustunligi shundaki, uning ish unumdorligi yuqori bo'lib, vaqtdan unumli tejaladi: ya'ni yordamchi, tayyorlov va tugatish ishlari qisqartirilgan bo'lib, kesish rejimi bir maromda amalga oshiriladi. dastgoxning tezkorligi dastgohdagi yordamchi harakatning qisqartilishi tezlikning 10 000 …

4 / 40

idagi imkoniyatlardan shu aniqlanadiki, universal dastgohlarga nisbatan bu dastgoh 4 – 10 baravar ko'p detal ishlab chiqaradi. dastgohlardagi asosiy harakatning turli xilligi va o'tishlarning xarakteriga ko'ra ular 3 guruhga bo'linadi. 1. frezalash-parmalash-yo'nib kengaytirish dastgohlari (konsolli va konsolsiz). bunda kesuvchi asbob aylanma harakatda bo'ladi. 2. tokarlik-parmalash, tokarlik-parmalash-frezalash dastgohlari. bunda ishlanadigan detal aylanma harakatda bo'lib, ish jarayoni tokarlik guruhidagi dastgohlarga juda yaqin bo'ladi. 3. ko'p qo'llaniladigan har xil yuzali detallar va uzellarning haqiyqiy tuzilishlariga ishlov beradigan dastgohlar. dastgohlar shpindelining o'rnatilishiga ko'ra vertikal va gorizontal turlarga bo'linadi. ularning 70 % gorizontal ko'p amal bajaruvchi dastgoh turini tashkil qiladi. 16k20pf3 16k20pf3 -modelli sonli dastur bilan boshqari tokarlik guruxi 1 - tokarlik guruxi 6 - tip (tokarlik va lobaviy) k - takomillashganlik 20 - markaz balandligi (200mm) p - aniqligi oshirilgan f - sonli dastur bilan boshqarish 3 - sonli dastur bilan boshqarishning tarixiy (kontur) tizimi tokarno-vintorezniy stanok cu 630/1500 stanok tokarniy patronno-tsentrovoy s chpu …

5 / 40

ka; 4-asbobning zanjirli magazini; 5-manipulyator; 6-buraluvchi stol; 7-kesishuvchi stol 243vf4 rusumli vertikal parmalash-frezalash-yo'nib kengaytirish dastgohi. bu dastgoh sonli dasturda boshqariladigan dastgoh bo'lib, kesuvchi asboblarni avtomatik ravishda almashtiruvchi uskuna bilan ta'minlangan. asboblar to'plami 230 ta bo'lib, ulardan korpusli detallarni har tomonlama ishlov berish uchun foydalaniladi. dastgohni boshqarish uchta koordinata bo'yicha sakkiz yo'lakchali perfolent yordamida sonli boshqariladigan "ramer 2m" sistemasida amalga oshiriladi 243vf4 rusumli vertikal parmalash-frezalash-yo'nib kengaytirish dastgohining umumiy ko'rinishi. metal kesish dastgohlaridagi harakatlar. metall kirkish dastgohlarida detal va asbobni tutib ushlab turuvchi zvenolar ishchi yoki bajaruvchi zvenolar deb ataladi. xarakatlar vazifasiga kura: shakl yasash, o'rnatish va bulish xarakatlariga bo'linadi ishlov beriladigan bir xil sirtlarning tayyorlanmada ma'lum tartibda (bo'lish kallagi) joylashishini ta'minlaydigan xarakatlar b o' l i sh x a r a k a t l a r i deb ataladi. ular uzluksiz va uzlukli bulishi mumkin. uzluksiz xarakatlar tishli gildiraklarga ishlov berishda sodir buladi. uzluksiz bulish xarakatlari uziiing tuzilishiga ko'ra shakl …
