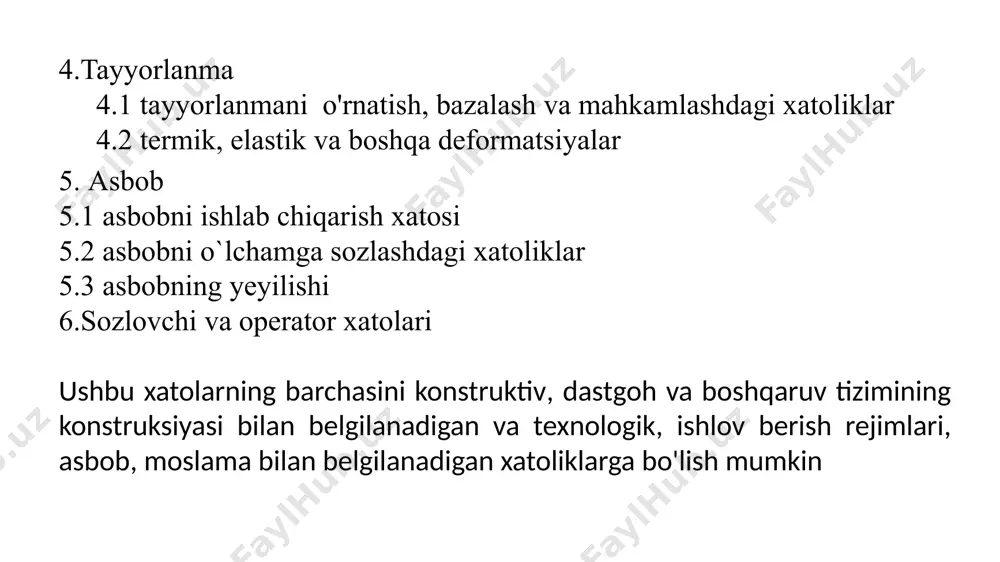

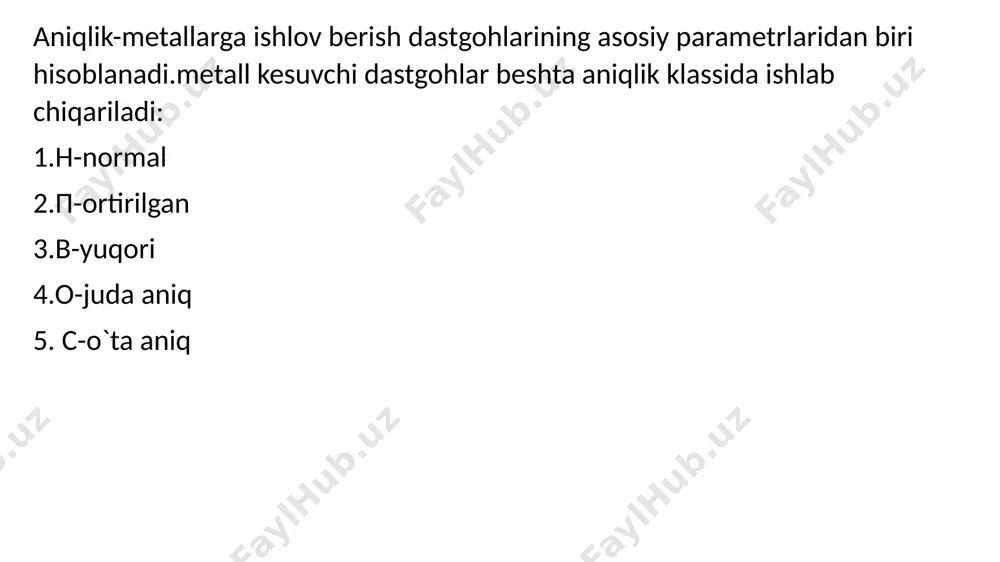

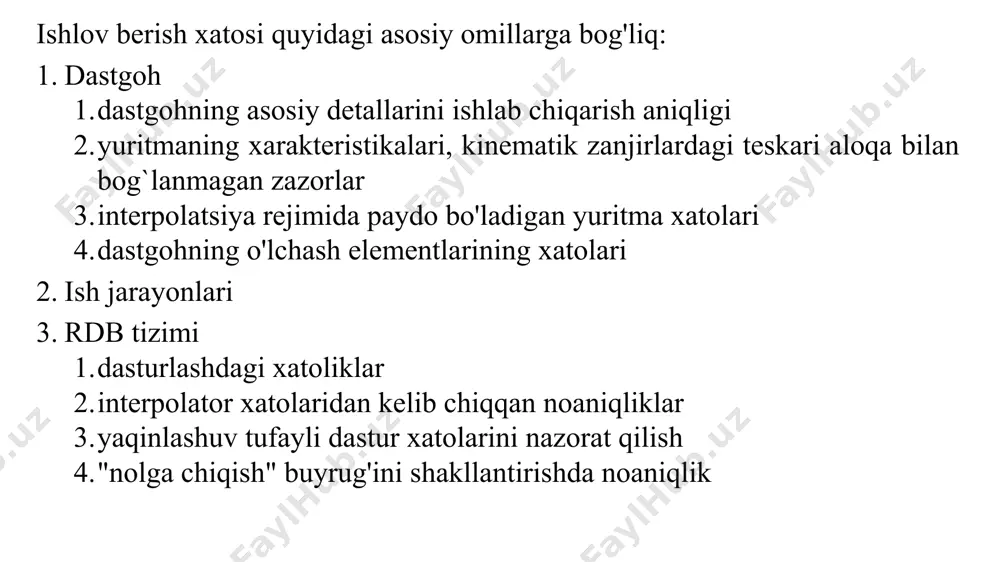

презентация powerpoint ma`ruza 20 rdb dastgohlarida ishlov berish aniqligi reja: 1.ishlov berish aniqligiga ta’sir etuvchi omillar. 2.mexanik ishlov berishdagi xatoliklar. 3.rdb stanoklarida xatoliklarni qoplash. aniqlik-metallarga ishlov berish dastgohlarining asosiy parametrlaridan biri hisoblanadi.metall kesuvchi dastgohlar beshta aniqlik klassida ishlab chiqariladi: 1.h-normal 2.п-ortirilgan 3.b-yuqori 4.o-juda aniq 5. c-o`ta aniq ishlov berish xatosi quyidagi asosiy omillarga bog'liq: dastgoh dastgohning asosiy detallarini ishlab chiqarish aniqligi yuritmaning xarakteristikalari, kinematik zanjirlardagi teskari aloqa bilan bog`lanmagan zazorlar interpolatsiya rejimida paydo bo'ladigan yuritma xatolari dastgohning o'lchash elementlarining xatolari ish jarayonlari rdb tizimi dasturlashdagi xatoliklar interpolator xatolaridan kelib chiqqan noaniqliklar yaqinlashuv tufayli dastur xatolarini nazorat qilish "nolga chiqish" buyrug'ini shakllantirishda noaniqlik 4.tayyorlanma 4.1 tayyorlanmani o'rnatish, bazalash va mahkamlashdagi xatoliklar 4.2 termik, elastik va boshqa deformatsiyalar 5. asbob 5.1 asbobni ishlab chiqarish xatosi 5.2 asbobni o`lchamga sozlashdagi xatoliklar 5.3 asbobning yeyilishi 6.sozlovchi va operator xatolari ushbu xatolarning barchasini konstruktiv, dastgoh va boshqaruv tizimining konstruksiyasi bilan belgilanadigan va texnologik, ishlov berish …

2 / 19

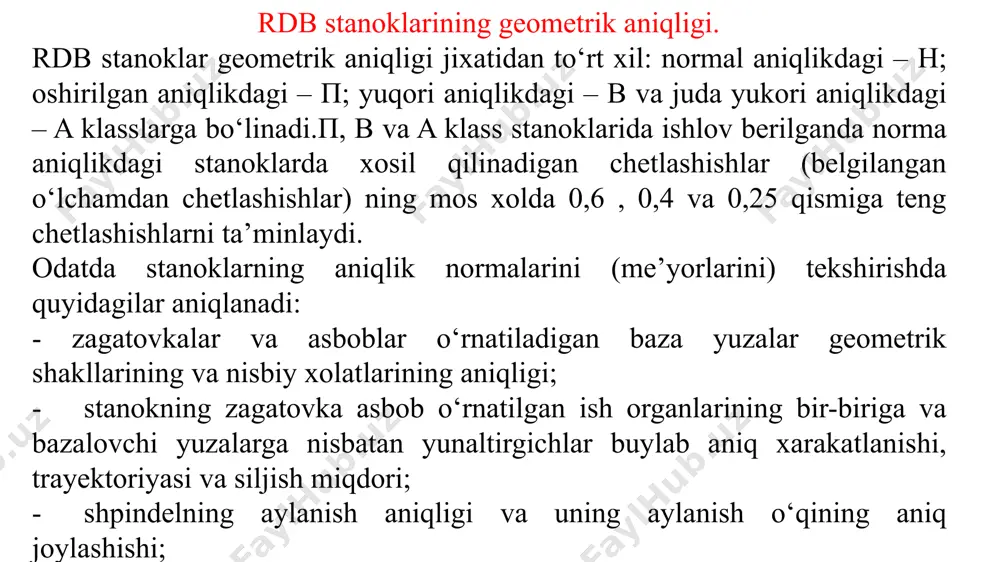

- zagatovkalar va asboblar o‘rnatiladigan baza yuzalar geometrik shakllarining va nisbiy xolatlarining aniqligi; - stanokning zagatovka asbob o‘rnatilgan ish organlarining bir-biriga va bazalovchi yuzalarga nisbatan yunaltirgichlar buylab aniq xarakatlanishi, trayektoriyasi va siljish miqdori; - shpindelning aylanish aniqligi va uning aylanish o‘qining aniq joylashishi; - ishlov berib ko`rilgan yuzalarining aniqligi va g‘adir – budurligi. rdb – stanoklarida qo‘shimcha ravishda quyidagilar tekshiriladi: - ish organlarini pozitsiyalariga chiziqli siljitib o‘rnatish aniqligi; - sezmaslik zonasining qiymati, ya’ni xarakat yunalishini almashtirishda ish organlarining kechikib siljishi; - ish organlarining dastlabki xolatiga qaytish aniqligi; - ish organlarining belgilangan nuqtaga o‘rnashish aniqligi barqarorligi; - alohida impulslarini bajarish aniqligi; - doiraviy interpolyatsiya rejimida dasturni bajarish aniqligi; - asboblar avtomatik almashtirilgach, ularning barqaror holatda bo‘lishi . boshqarish sistemasining aniqligi. rdbq ning interpolyatori ishlov berish jarayoniga ma’lum xatolik kiritiladi. bu qurilma dasturlangan nuqtaning harakat-trayektoriyasini hisoblaydi va stanokdagi surishlar yuritmasini boshqaruvchi o‘zaro bog‘langan signallarni beradi. interpolyator odatda konturli boshqaradigan rdbq da bo‘ladi. …

3 / 19

atsiyalashdagi xatolik ishlov berilgan yuzaning g‘adir-budurlik darajasiga jiddiy ta’sir etadi. murakkab konturga ishlov berishda egri chiziqlarni to‘g‘ri chiziq bo‘laklari bilan yoki doira yoylari bilan almashtirishga to‘g‘ri keladi. natijada aproksimotsiyalashdagi xatolik paydo bo‘ladi. aproksimotsiyalash (bir chiziqni ikkinchi xil chiziq bilan ifodalash) dagi xatolik miqdori aproksimotsiyalanadigan egri chiziqning nechta bo‘lakka ajratilganligiga bogliq. bo‘laklar soni qancha ko‘p bo‘lsa, aproksimotsiyalashdagi xatolik shuncha kam bo‘ladi. lekin bu dasturlashdagi mexnat sarfini oshirib yuboradi. zagatovkani o`rnatish xatoligi. rdb stanoklarda zagatovkani urnatish xatoligi universal stanoklardagi kabi bazalash (asosiy yuzaga urnatish) va maxkamlashdagi xatoliklarga bogliq. bu xatoliklar vektorlardan iborat bo‘lib, geometrik qushiladi. rdb stanoklarda universal stanoklardan, ayniqsa ko‘p operatsiyali stanoklardan farqli ravishda zagatovkalarni ishlov berish jarayonida qayta o‘rnatish juda kam talab etiladi. rdb stanoklarda zagatovkani bir marta o‘rnatishda odatda asosiy yuzaga va ulchamlari shu yuzaga nisbatan berilgan qolgan barcha yuzalarga ishlov berilgani uchun ishlov berish aniqligi ancha yuqori bo‘ladi. bunday xollarda asosiy yuzaga nisbatan o‘rnatish xatosi 0 ga teng …

4 / 19

lab 0,001 mm dan siljishni ta’minlaydi va o‘lchamlarni 30 marta katta qilib ko‘rsatadi. lekin, pribor qanchalik aniq bo‘lmasin, asboblarni sozlashda og‘ishlar sodir bo‘ladi. ularga : - pribor shkalasining xatosi; - sozlanadigan o‘lchamni shkala bo‘yicha xisoblashdagi xatolik; -asbobning cho‘qqisini proyektorining ekranidagi chorraxa chiziqlarning kesishgan nuqtasiga keltirishdagi xatolik; - shkalalarni sanash boshining va asbobni maxkamlash qurilmasining xatosi; - asbobni priborda burchakli joylashtirishdagi xato; - o‘lchamga moslangan asbobni stanokka o‘rnatishdagi xato ta’sir etadi. rdb stanok priborining aniqligi yuqori bo‘lsa, asbobni ulchamga moslashdan kelib chiqadigan ishlov berishdagi xato 0,0075 mm yetadi. stanokni o‘lchamga moslash xatosi. stanokni o‘lchamga moslangan kesish asbobini, stanokning ish organlarining va moslamaning baza elementlarini ma’lum xolatga o‘zaro bog‘langan xolda o‘rnatishdan iborat. bunday xolatga o‘rnatilgan stanok detallarini talab etilgan aniqlik bilan tayyorlashni ta’minlashi lozim . texnologik sistemadagi elementlarning mazkur xolati «o‘rnatish o‘lchami» tushunchasi bilan xarakterlanadi. yuqorida ko‘rsatib o‘tilgandek, xar qaysi asbob uchun o‘rnatish o‘lchamini aniqlash uchun sozlovchi usta ish organlarini ishlatib ko‘rish …

5 / 19

urnashmaydi, bu xam ishlov berish aniqligiga ta’sir etadi. asbobning asosiy yuzalarini tayyorlashdagi xatolik asbobning kesish kuchi ta’sirida siljib ketishiga, binobarin ishlov berish aniqligiga sabab bo‘ladi. asbobning kesish tig‘ini tayyorlashdagi xatolik uning xisoblangan xarakat troyektoriyasining buzilishiga, shakldor ishlov berishda esa, yuza shaklining buzilishiga sabab bo‘ladi. asbobning kesuvchi tig‘i sifatsiz charxlansa, ishlov berilgan yuzalarning gadir-budurligi, kesish kuchi va oqibatda asbobning o‘z joyidan chetlashishi kattalashadi. stanokda titrashlar sodir bo‘lishi xam mumkin, bunday yuzalarning g‘adir-budurligi yanada kattalashadi. asbob tig‘ining ayniqsa ketingi yuzaning yeyilishi ishlov berishdagi xatolikning davriy o‘zgarib turishiga sabab bo‘ladi. bu xolda ishlov beriladigan yuzalarning o‘lchamlari asosiy ikkita sababga ko‘ra o‘zgaradi: 1. asbob cho‘qqisining yeyilishi natijasida xolatining o‘zgarishi; 2. «stanok-moslama-asbo-detal» sistemasida asbob o‘tmaslanganligi sababli kesish kuchining oshishi natijasida paydo bo‘lgan siljishlar. shuning uchun rdb stanoklarida juda mustaxkam, ish yuzalari o‘ta qattiq qoplamalar bilan qoplangan yoki o‘ta qattiq ashyolardan tayyorlangan asboblarni ishlatish zarur. elastik va issiqlik deformatsiyalari ta’sirida sodir bo‘ladigan ishlov berish xatoligi. ma’lumki, …
