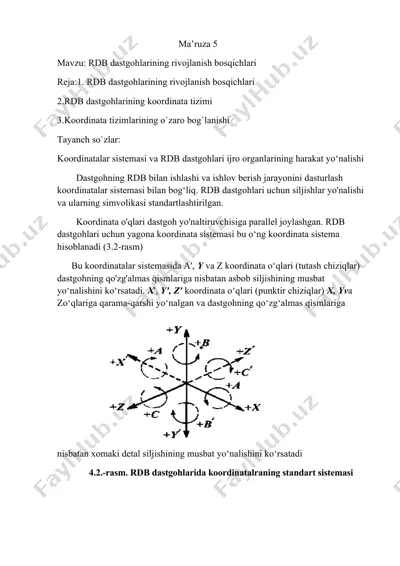

ma’ruza 5 mavzu: rdb dastgohlarining rivojlanish bosqichlari reja:1. rdb dastgohlarining rivojlanish bosqichlari 2.rdb dastgohlarining koordinata tizimi 3.koordinata tizimlarining o`zaro bog`lanishi tayanch so`zlar: koordinatalar sistemasi va rdb dastgohlari ijro organlarining harakat yo‘nalishi dastgohning rdb bilan ishlashi va ishlov berish jarayonini dasturlash koordinatalar sistemasi bilan bog‘liq. rdb dastgohlari uchun siljishlar yo'nalishi va ularning simvolikasi standartlashtirilgan. koordinata o'qlari dastgoh yo'naltiruvchisiga parallel joylashgan. rdb dastgohlari uchun yagona koordinata sistemasi bu o‘ng koordinata sistema hisoblanadi (3.2-rasm) bu koordinatalar sistemasida a', y va z koordinata o‘qlari (tutash chiziqlar) dastgohning qo'zg'almas qismlariga nisbatan asbob siljishining musbat yo‘nalishini ko‘rsatadi. x', y', z' koordinata o‘qlari (punktir chiziqlar) x, yva zo‘qlariga qarama-qarshi yo‘nalgan va dastgohning qo‘zg‘almas qismlariga nisbatan xomaki detal siljishining musbat yo‘nalishini ko‘rsatadi 4.2.-rasm. rdb dastgohlarida koordinatalraning standart sistemasi x o‘qi doimo gorizontal joylashgan, z o‘qi asbobning (tokarlik dastgohlarida shpindel) aylanish o‘qi bilan ustma-ust tushadi. asbob va xomaki detal o‘zaro uzoqlashadigan harakatlar musbat deb olinadi. asbobning aylanali siljishi (masalan, …

2 / 4

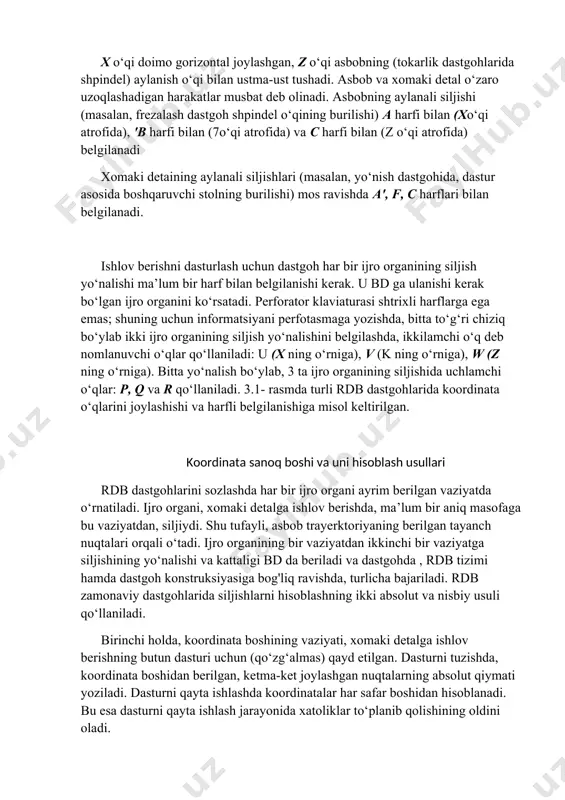

iljish yo‘nalishini belgilashda, ikkilamchi o‘q deb nomlanuvchi o‘qlar qo‘llaniladi: u (x ning o‘rniga), v (k ning o‘rniga), w (z ning o‘rniga). bitta yo‘nalish bo‘ylab, 3 ta ijro organining siljishida uchlamchi o‘qlar: p, q va r qo‘llaniladi. 3.1- rasmda turli rdb dastgohlarida koordinata o‘qlarini joylashishi va harfli belgilanishiga misol keltirilgan. koordinata sanoq boshi va uni hisoblash usullari rdb dastgohlarini sozlashda har bir ijro organi ayrim berilgan vaziyatda o‘rnatiladi. ijro organi, xomaki detalga ishlov berishda, ma’lum bir aniq masofaga bu vaziyatdan, siljiydi. shu tufayli, asbob trayerktoriyaning berilgan tayanch nuqtalari orqali o‘tadi. ijro organining bir vaziyatdan ikkinchi bir vaziyatga siljishining yo‘nalishi va kattaligi bd da beriladi va dastgohda , rdb tizimi hamda dastgoh konstruksiyasiga bog'liq ravishda, turlicha bajariladi. rdb zamonaviy dastgohlarida siljishlarni hisoblashning ikki absolut va nisbiy usuli qo‘llaniladi. birinchi holda, koordinata boshining vaziyati, xomaki detalga ishlov berishning butun dasturi uchun (qo‘zg‘almas) qayd etilgan. dasturni tuzishda, koordinata boshidan berilgan, ketma-ket joylashgan nuqtalarning absolut …

3 / 4

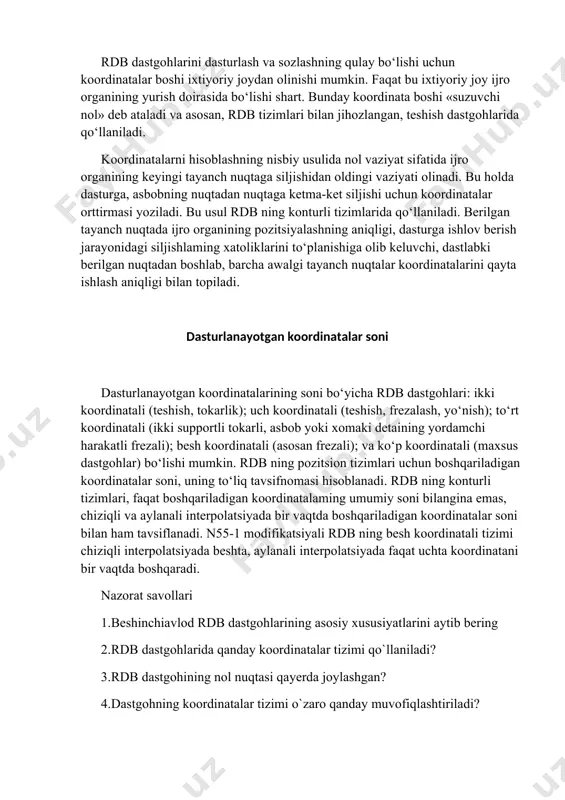

ch nuqtada ijro organining pozitsiyalashning aniqligi, dasturga ishlov berish jarayonidagi siljishlaming xatoliklarini to‘planishiga olib keluvchi, dastlabki berilgan nuqtadan boshlab, barcha awalgi tayanch nuqtalar koordinatalarini qayta ishlash aniqligi bilan topiladi. dasturlanayotgan koordinatalar soni dasturlanayotgan koordinatalarining soni bo‘yicha rdb dastgohlari: ikki koordinatali (teshish, tokarlik); uch koordinatali (teshish, frezalash, yo‘nish); to‘rt koordinatali (ikki supportli tokarli, asbob yoki xomaki detaining yordamchi harakatli frezali); besh koordinatali (asosan frezali); va ko‘p koordinatali (maxsus dastgohlar) bo‘lishi mumkin. rdb ning pozitsion tizimlari uchun boshqariladigan koordinatalar soni, uning to‘liq tavsifnomasi hisoblanadi. rdb ning konturli tizimlari, faqat boshqariladigan koordinatalaming umumiy soni bilangina emas, chiziqli va aylanali interpolatsiyada bir vaqtda boshqariladigan koordinatalar soni bilan ham tavsiflanadi. n55-1 modifikatsiyali rdb ning besh koordinatali tizimi chiziqli interpolatsiyada beshta, aylanali interpolatsiyada faqat uchta koordinatani bir vaqtda boshqaradi. nazorat savollari 1.beshinchiavlod rdb dastgohlarining asosiy xususiyatlarini aytib bering 2.rdb dastgohlarida qanday koordinatalar tizimi qo`llaniladi? 3.rdb dastgohining nol nuqtasi qayerda joylashgan? 4.dastgohning koordinatalar tizimi o`zaro qanday muvofiqlashtiriladi? …

4 / 4
