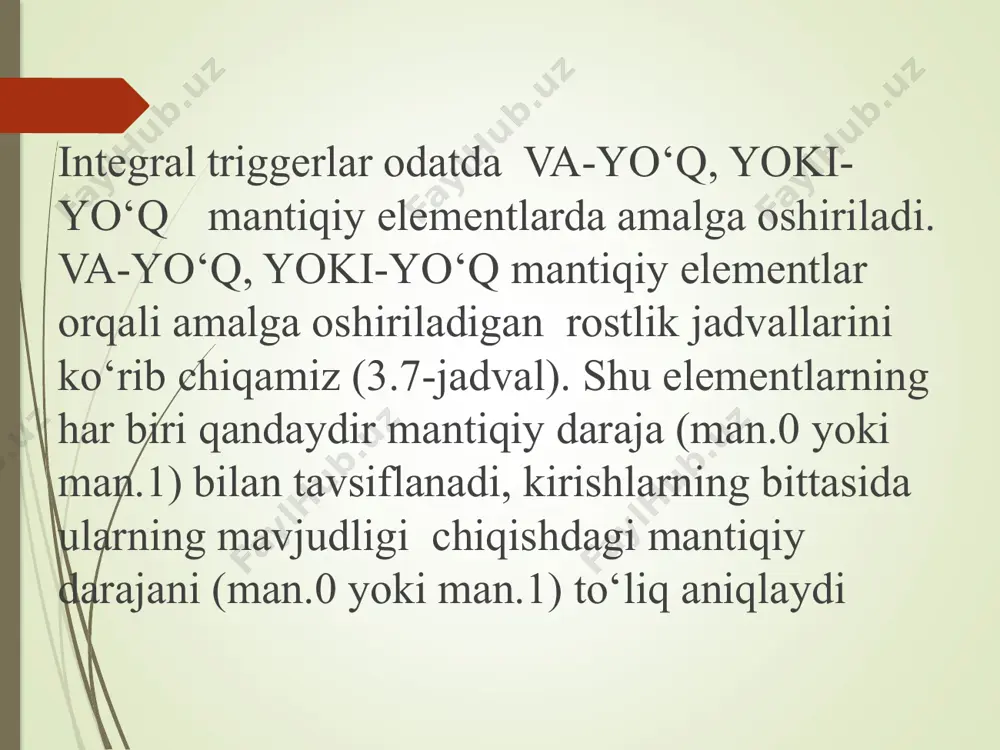

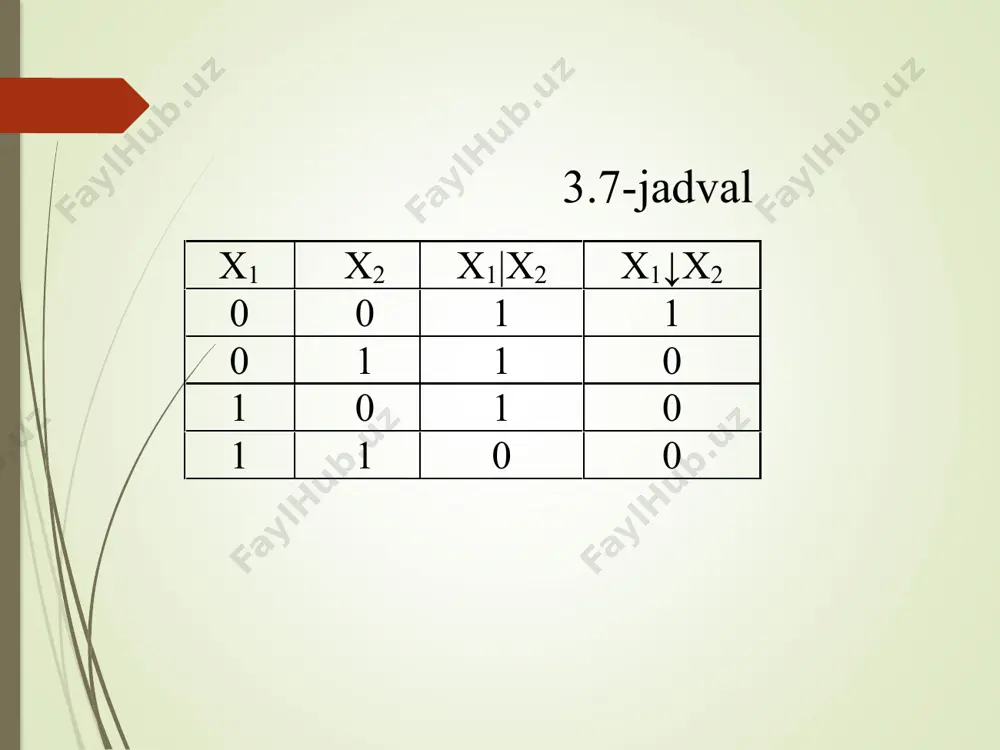

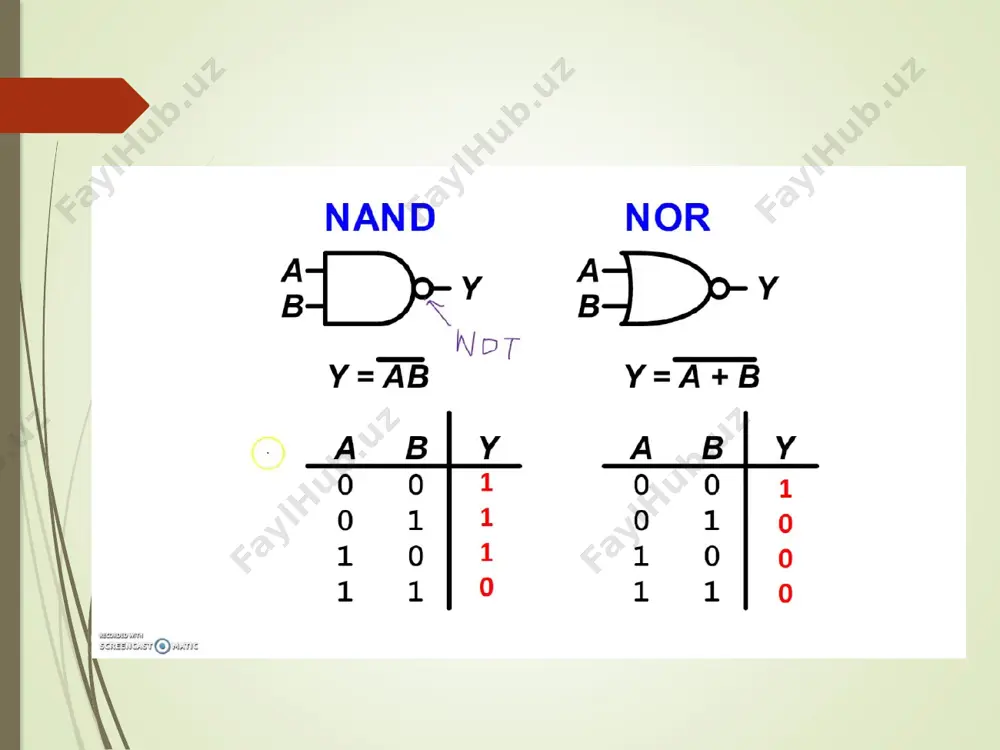

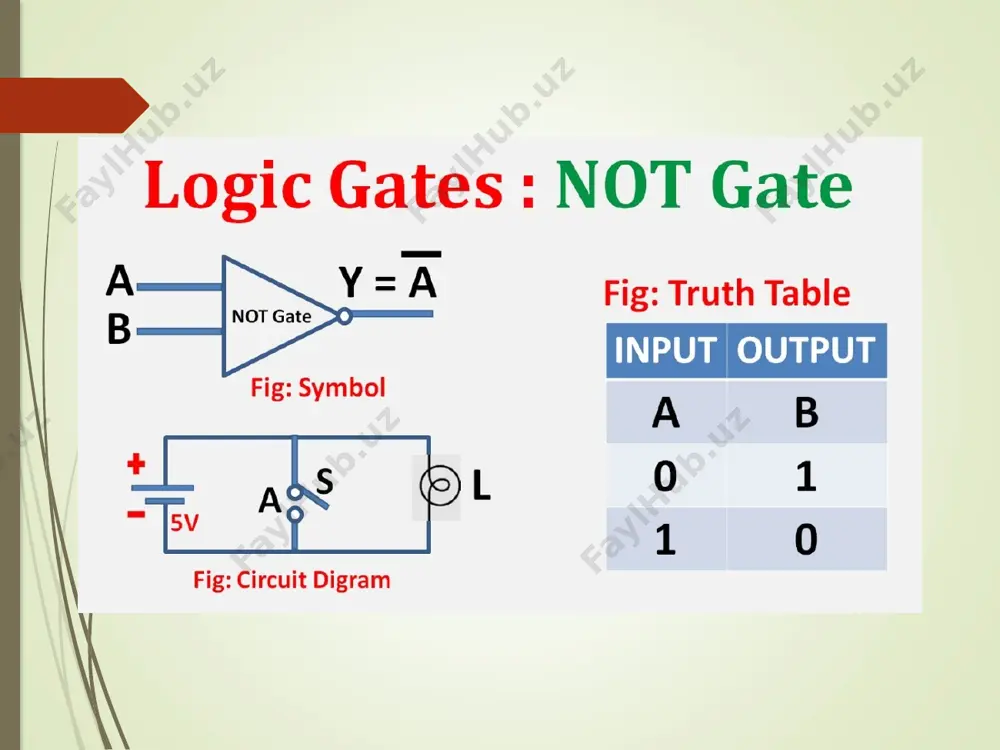

1744802409.pptx 3.7-jadval x 1 x 2 x 1 |x 2 x 1 ↓x 2 0 0 1 1 0 1 1 0 1 0 1 0 1 1 0 0 20-rasm s r q _ q t a t b q __ q t s r a b а) b) c) 21-rasm q _ q t s r s c r & & q _ q t s r s c r & & r s c r )*(** 00 qrscqcq  /docprops/thumbnail.jpeg asosiy mantiqiy funksiyalar: va, yoki, emas. murakkab funksiyalar. funksiyalarni tadbiq qilish asosiy mantiqiy funksiyalar: va, yoki, emas. murakkab funksiyalar. funksiyalarni tadbiq qilish integral triggerlar odatda va-yo‘q, yoki- yo‘q mantiqiy elementlarda amalga oshiriladi. va-yo‘q, yoki-yo‘q mantiqiy elementlar orqali amalga oshiriladigan rostlik jadvallarini ko‘rib chiqamiz (3.7-jadval). shu elementlarning har biri qandaydir mantiqiy daraja (man.0 yoki man.1) bilan tavsiflanadi, kirishlarning bittasida ularning mavjudligi chiqishdagi mantiqiy darajani (man.0 yoki man.1) to‘liq …

mantiqiy uzilish yuz beradi deb aytishimiz mumkin. aktiv darajalarga teskari bo‘lgan darajalarni passiv mantiqiy daraja deb ataymiz, va-yo‘q elementlar uchun passiv mantiqiy daraja – man.1, yoki- yo‘q elementi uchun – man.0 ga teng. elementning kirishlaridan bittasidagi passiv mantiqiy darajada, elementning chiqishidagi daraja uning boshqa kirishlaridagi darajalar orqali aniqlanadi. aktiv mantiqiy daraja va passiv mantiqiy darajalar tushunchasidan foydalanish va-yo‘q yoki yoki-yo‘q elementlariga qurilgan triggerlar ishining tahlilini osonlashtiradi. triggerlarning vazifasi. trigger bitta mantiqiy o‘zgaruvchining qiymatini saqlash uchun mo‘ljallangan (yoki bir razryadli ikkilik sonni; ko‘p razryadli ikkilik sonlarni saqlashda sonning har bir razryadini xotirada saqlash uchun alohida trigger foydalaniladi). shunga asosan, trigger ikki holatda bo‘ladi: ulardan bittasi 0 holat deb, boshqasi 1 holat deb belgilanadi. triggerlarning kirishiga ta’sir o‘tkazib, uni zarur holatga o‘tkaziladi. asosiy belgilashlar. triggerning ikki chiqishi mavjud: to‘g‘ri q и inversli q. triggerning holati bu chiqishlardagi quvvat darajasi bilan aniqlanadi: agar q chiqishidagi quvvat (q = 0) darajasiga mos keladigan bo‘lsa, …

, rs-trigger — r va s tipli kirishlari mavjud bo‘lgan trigger. triggerlar kirish signallariga javoban ta’sirlanishiga qarab ikki tipga bo‘linadi: asinxron va sinxron. asinxron triggerda kirish signallari, triggerning holatiga ularning bevosita kirishlarga uzatilish momentidan boshlab, sinxron triggerlarda esa sinxronlashtiruvchi signalni c boshqaruv kirishiga uzatilgandan so‘nggina ta’sir etadi. to‘g‘ri kirishli rs-triggerlar. triggerning mantiqiy tuzilmasi 3.10а. rasmda keltirilgan. trigger har bir elementning kirishi, boshqasining kirishlaridan bittasiga ulanish orqali bir-biri bilan bog‘langan ikkita yoki-yo‘q mantiqiy elementlarida qurilgan. qurilmada elementlarning bunday bog‘lanishi ikki turg‘un holatni ta’minlaydi. r va s kirishlarida yoki-yo‘q elementlari uchun triggerning holatiga ta’sir qilmaydigan passiv passiv darajalar man. 0 ta’sir qiladi. rs-trigger. 20-rasmda sinxron rs triggerning mantiqiy tuzilmasi keltirilgan. bu tuzilmalardan ko‘rinib turibdiki, sinxron rs trigger to‘g‘ri kirishli asinxron triggerdan tashkil topgan, r va s kirishlarida va (va-yo‘q) mantiqiy elementlar yoqilgan. va (va-yo‘q) mantiqiy elementlar yordamida sinxron triggerning r va s axborot kirishlarining aktiv mantiqiy darajasini uning tarkibiga kiruvchi asinxron triggerning …
