1 / 31

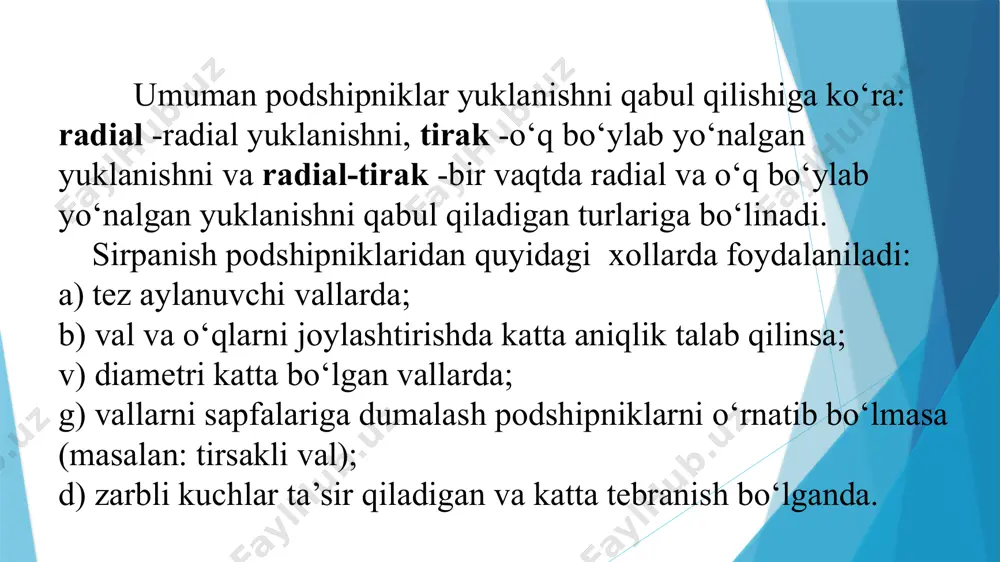

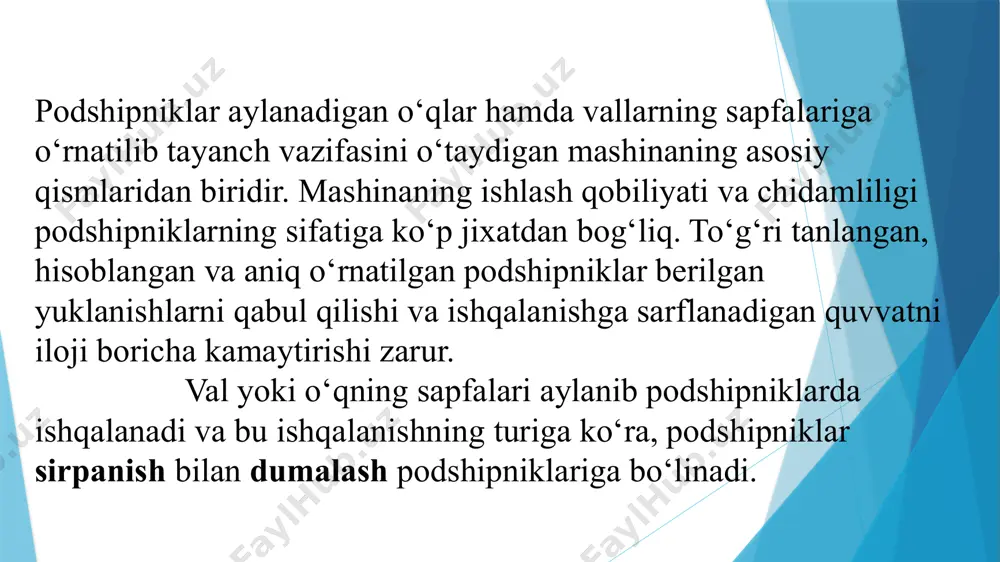

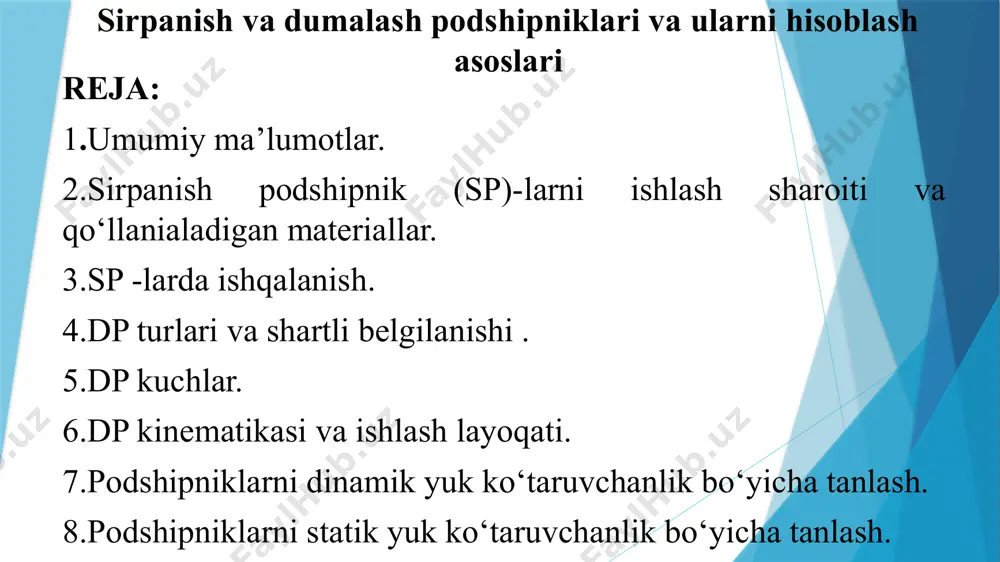

сирпаниш ва думалаш подшипниклари ҳақида умумий тушунчалар umumtexnik fanlar kafеdrasi dotsenti ergashev orifjon akramovich mavzu 3 amaliy mexanika fan: sirpanish va dumalash podshipniklari va ularni hisoblash asoslari 1 sirpanish va dumalash podshipniklari va ularni hisoblash asoslari reja: 1.umumiy ma’lumotlar. 2.sirpanish podshipnik (sp)-larni ishlash sharoiti va qo‘llanialadigan materiallar. 3.sp -larda ishqalanish. 4.dp turlari va shartli belgilanishi . 5.dp kuchlar. 6.dp kinematikasi va ishlash layoqati. 7.podshipniklarni dinamik yuk ko‘taruvchanlik bo‘yicha tanlash. 8.podshipniklarni statik yuk ko‘taruvchanlik bo‘yicha tanlash. podshipniklar aylanadigan o‘qlar hamda vallarning sapfalariga o‘rnatilib tayanch vazifasini o‘taydigan mashinaning asosiy qismlaridan biridir. mashinaning ishlash qobiliyati va chidamliligi podshipniklarning sifatiga ko‘p jixatdan bog‘liq. to‘g‘ri tanlangan, hisoblangan va aniq o‘rnatilgan podshipniklar berilgan yuklanishlarni qabul qilishi va ishqalanishga sarflanadigan quvvatni iloji boricha kamaytirishi zarur. val yoki o‘qning sapfalari aylanib podshipniklarda ishqalanadi va bu ishqalanishning turiga ko‘ra, podshipniklar sirpanish bilan dumalash podshipniklariga bo‘linadi. umuman podshipniklar yuklanishni qabul qilishiga ko‘ra: radial -radial yuklanishni, tirak -o‘q bo‘ylab yo‘nalgan yuklanishni …

2 / 31

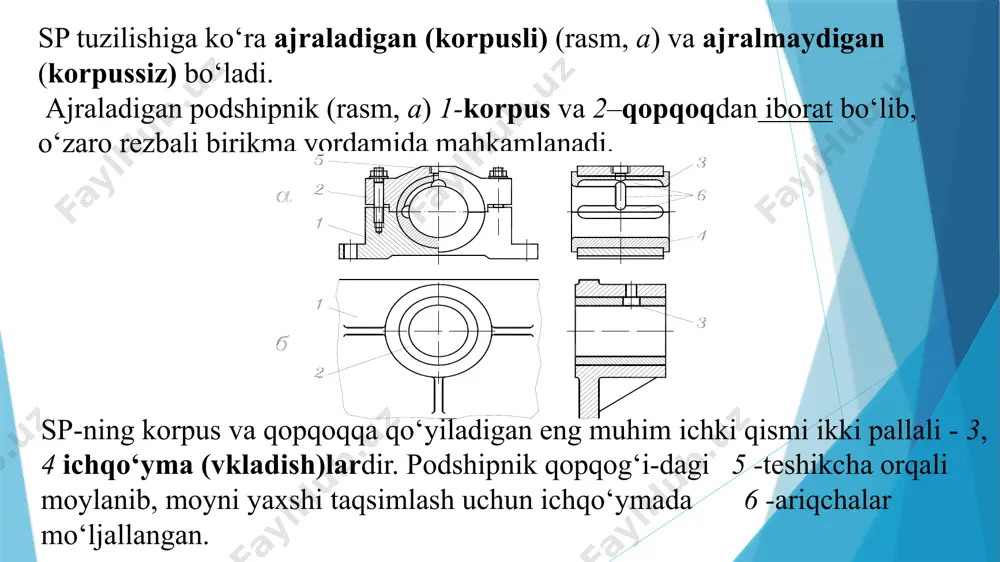

da mahkamlanadi. sp-ning korpus va qopqoqqa qo‘yiladigan eng muhim ichki qismi ikki pallali - 3, 4 ichqo‘yma (vkladish)lardir. podshipnik qopqog‘i-dagi 5 -teshikcha orqali moylanib, moyni yaxshi taqsimlash uchun ichqo‘ymada 6 -ariqchalar mo‘ljallangan. аjralmaydigan podshipniklar tuzilishiga koʼra nisbatan sodda va arzondir, lekin yigʼish qiyinroq. bunda u umumiy korpus- 1 ga oʼrnatilib asosiy elementi 2 – vtulkadir (rasm, б) . podshipnik ichqo‘ymasi va vtulkalarning materiallari val sirtiga moslashuvchan, ishqalanish koeffitsienti kichik, issiqlikni yaxshi o‘tkazadigan, eyilishga chidamli va o‘zida moyni saqlay olish xususiyatiga ega bo‘lishi kerak. bunda ichqo‘yma va vtulkani eyilishga chidamliligi val sapfasining chidamliligidan kam bo‘lishi kerak. chunki, valning tuzilishi va massasi og‘ir bo‘lgani uchun tannarxi qimmat, almashtirish esa qiyin. vallar, asosan, po‘lat materiallardan tayyorlanadi, uning ishchi yuzasiga termik ishlov berilib, so‘ngra uglerod yoki azot bilan to‘yintirilib, qattiqligi hrc 55...60 ga etkaziladi. podshipnik ichqo‘ymasi va vtulkalar quyidagi antifriksion materiallardan tayyorlanadi: -bronzalar (keng miqyosida o‘ta katta va katta seriyada ishlab chiqariladigan mashinalarida); - …

3 / 31

oy qatlami bilan ajralgan xolda bo‘ladi; o‘zaro ishqalanadigan sirtlar orasidagi tirqish ponasimon shaklda bo‘lishi kerak; ma’lum qovushqoqlikda moy etarli darajada bo‘lib, uzluksiz bo‘shliqni to‘ldirib turishi lozim; jismlarning o‘zaro harakatlanish tezligi moy qatlamida tashqi yuklanishga teng keladigan gidrodinamik bosim hosil qila oladigan bo‘lishi kerak. -nim quruqlikda yoki nim suyuqlikda ishqalanish, bunday ishqalanish, asosan ikki sirtni ajratib turadigan moy qatlami etarli darajada bo‘lmasa xosil bo‘ladi. agar podshipnik quruq ishqalanishga yaqin bo‘lsa nim quruqlik ishqalanish, agar suyuq ishqalanishga yaqin bo‘lsa, nim suyuqlikda ishqalanish deyiladi. ayrim sharoitlarda podshipniklarni moylash uchun faqat moy emas, balki qovushoqlik xususiyatiga ega bo‘lgan suv va havo ishlatiladi. agar podshipnik va sapfa orasidagi ponasimon bo‘shliqqa suyuqlik yoki gaz o‘z-o‘zidan tortilib, suyuqlik yoki gazli ishqalanish ta’minlansa, gidrodinamik yoki aerodinamik podshipnik deyiladi. agarda valning aylanish tezligi katta bo‘lmay radial yuklanish sezilarli katta bo‘lsa, gidrodinamik shart bajarilmay, nim suyuqlik ishqalanish davom etadi. ayrim hollarda suyuq ishqalanishni hosil qilish uchun (avtomobil va samolyot dvigatellari, …

4 / 31

ffitsientining qiymati kichik (f = 0,0015  0,006); 2) valni dastlab qo‘zg‘atish momenti sp nisbatan kichik (5···10 marta); 3) xizmat ko‘rsatish oson va moylash tizimi sodda. masalan yon tomonlari berktirilgan podshipniklar tayyorlash vaqtida moylangan bo‘lib, ishlash muddati davomida qo‘shimcha moylash talab qilmaydi; 4) standartlashtirish imkoniyati podshipniklarni ko‘plab ishlab chiqarishga va uni tannarxini kamaytirishga imkon beradi. dp kamchiliklari: 1) konstruksiyasi ajralmaydigan bo‘lgani uchun, ayrim xollarda uni vallarga (masalan: tirsakli vallar) o‘rnatish imkoni yo‘q; 2) sirpanish podshipniklariga nisbatan radial o‘lchamlari katta; 3) tezligi chegaralangan; 4) tebranma va zarbli yuklanishlarda ishlash qobiliyati kam; 5) suvda va xavfli muhitlarda ishlash imkoniyati yo‘q. chunki podshipnik qismlari po‘latdan tayyorlangani uchun, zanglash ehtimoli bor. podshipniklar quyidagi turlarga bo‘linadi. dumalash elementining turiga ko‘ra: -sharchali (zoldirli), rolikli va ignasimon; qabul qiladigan yuklanishning yo‘nalishiga ko‘ra: radial, tirak va radial-tirak bo‘ladi. материал тел качения и колец – сталь шх 15 podshipniklarning halqa va dumalash elementlari maxsus mustahkamligi yuqori bo‘lgan shx6, shx9 …

5 / 31

i bo‘yicha 5 sinfga bo‘linadi: 0 – normal, 6 , 5, 4 va 2 – sinflar. aniqlik sinfi dp shartli belgisining oldiga tire qo‘yilib yoziladi. aniqlik sinfi yozilmasa u normal sinfga mansub bo‘ladi. aniqlik sinfi oshishi bilan podshipnikni tannarxi ham oshadi podshipniklarning hamma turlari standartlashtirilgan bo‘lib, gost 3189-75 bo‘yicha sonlar va harf bilan shartli belgilanadi. o‘ng tomondagi ikki raqam podshipnikning ichki diametrini aniqlaydi (podshipnik o‘rnatiladigan valning diametri): - agar d = (20495) mm bo‘lsa, u holda bu ikki raqamni 5 ga ko‘paytirilsa, d diametrning qiymatini beradi. - agar d w кр а f r масло вкладышвал о 1 о 2 е w p m a x о 2 о 1 эпюра давления в масляном слое масло f r вкладыш вал h m i n металлический контакт в точке а условные расчеты подшипников скольжения вкладыш вал l d f r расчет по условному давлению: p = [p] . d . l …
