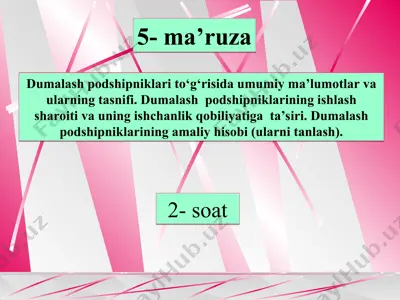

презентация powerpoint 5- ma’ruza dumalash podshipniklari to‘g‘risida umumiy ma’lumotlar va ularning tasnifi. dumalash podshipniklarining ishlash sharoiti va uning ishchanlik qobiliyatiga ta’siri. dumalash podshipniklarining amaliy hisobi (ularni tanlash). 2- soat * dumalash podshipniklarida sirpanib ishqalanish o’rniga dumalab ishqalanishning mavjudligi ishqalanishga sarflanadigan quvvatni keskin ravishda kamaytirishga imkon beradi, ya’ni bu podshipniklarning foydali ish koeffisienti yuqori bo’ladi. shuning uchun hozirgi vaqtda vallarning tayanchlari sifatida, asosan, dumalash podshipniklari ishlatiladi. dumalash podshipniklarining tuzilishi ularni standartlashtirilgan mahsulot sifatida ko’plab ishlab chiqarishga imkon beradi. hozirgi vaqtda 1000 xildan ortiq dumalash podshipniklari ishlab chiqariladi va bundagi prosesslar avtomatlashtirilgan. ishlab chiqarilayotgan podshipniklarning sirtqi diametri 1 mm dan to 2,6 m gacha, og’irligi esa 0,5 g dan 3,5 t gacha etadi. bu podshipniklar, dumalaydigan detallarining tuzilishiga qarab, sharikli va rolikli turlarga bo’linadi. shu bilan birga, rolikli podshipniklar roliklarining shakliga qarab, uzun va qisqa rolikli; konussimon rolikli; bochkasimon rolikli; ignasimon rolikli podshipniklarga bo’linadi. bundan tashqari, dumalash podshipniklarining hap bir turi qabul …

2 / 24

hidan ortiqcha shikastlanmaydi. shuning uchun mashinasozlikda bunday podshiniklardan keng foydalaniladi. tayanchga tushadigan kuch katta bo’lgan hollarda rolikli podshipniklar ishlatish tavsiya etiladi. ignasimon roliklardan foydalanish podshipnikning diametr bo’ylab o’lchamini kichraytirishga imkon beradi. 1-rasm. dumalash podshipniklarining asosiy turlari: 1-sharikli; 2-sharikli sferik; 3-sharikli radial-tirak; 4-rolikli radial; 5-rolikli radial-tirak; 6-rolikli sferik; 7-ignali radial; 8-sharikli tirak. har bir podshipnikning raqam va harflardan tuzilgan shartli belgisi bo’ladi. bu belgining o’ng tomonidagi birinchi ikki raqam podshipnikning ichki diametrini ko’rsatadi. ichki diametri 20 dan 495 mm gacha bo’lgan podshipniklar uchun bu raqamlar ichki diametrning 5 ga bo’linganiga teng qilib olingan, ya’ni bunday podshipniklar ichki diametrining haqiqiy qiymatini topish uchun keltirilgan ikki raqamni 5 ga ko’paytirish kerak (00-10 мм; 01-12 мм; 02-15 мм; 03-17 мм). o’ng tomondan uchinchi raqam podshipnikning qaysi seriyali ekanligini bildiradi. dumalash podshipniklari yuklanish qobiliyati bo’yicha yetti seriyaga bo’linadi:1-maxsus yengil; 2-yengil; 3-o’rta; 4-og’ir; 5-yengil keng; 6-o’rtacha keng; 7-o’ta yengil. shartli belgining o’ng tomondan to’rtinchi raqami podshipnikning …

3 / 24

likli; 6-sharikli radial-tirak; 7-konussimon rolikli radial-tirak; 8-sharikli tirak; 9-rolikli tirak. podshipnikning shartli belgilanishida o’ng tomondan beshinchi va keyingi qo’yilgan raqam va harflar podshipnikning konstruktiv o’ziga xosligini bildiradi. podshipnikning konstruktiv o’ziga xosligi shariklar kontakt burchagining o’zgarishi, ichki va tashqi halqalarda mahkamlovchi ariqchalar, bo’rtiqlar, himoyalovchi shaybalar borligi, separator konstruksiyasi va materiali o’zgarishi, shovqin bo’yicha maxsus talablarni bildiradi. ю-podshipnik detallari to’liq yoki qisman korroziyabardoshli po’latdan tayyorlangan; з- podshipnik detallari issiqbardoshli po’latdan tayyorlangan; г-podshipnik separatori qora metaldan tayyorlangan; е-podshipnik separatori plastic materialdan tayyorlangan; ш- podshipnikka shovqin bo’yicha maxsus talab qo’yilgan. dumalash podshipniklari, asosan, to’rtta detaldan: sirtqi va ichki halqalar, separator va dumalaydigan elementdan tuzilgan bo’ladi. detallari juda mustahkam, podshipniklar uchun mo’ljallangan maxsus po’latdan yasaladi. so’nggi yillarda dumalaydigan detallarning hamda separatorning ag–4v stekloplastdan, tekstolitdan va kaprondan tayyorlanganligini uchratish mumkin bo’lib koldi. bunday detallarga ega bo’lgan podshipiiklar shovqinsiz ishlaydi va dinamikaviy kuchlarning salbiy ta’siri deyarli sezilmaydi. podshipnikning ishlash sharoiti. radial va radial–tirak podshipniklarning ishlashida ikkita asosiy …

4 / 24

pastki yarim pallasidagi shariklarning nagruzkali holatda bo’lishini ko’rib chiqaylik (2-rasm). 2-rasm. podshipnikdagi shariklarga tushadigan yuklama. podshipnikning kinematikasi. podshipnik kinematikasini tushunish uchun ichki halqasi aylanadigan qilib o’rnatilgan podshipnik detallari uchun to’zilgan tezliklar planidan foydalanamiz (3-rasm). 3-rasm. podshipnik sharigida aylana tezliklarning o‘zgarishi podshipnik sharigi planetar harakat qiladi. 4-rasmda podshipnik ichki halqasi aylanganda tezliklar plani ko‘rsatilgan. bunda sharikni o‘z o‘qi atrofida aylanishidagi burchak tezligi: sharikning val o‘qi atrofidagi burchak tezligi yoki separatorning burchak tezligi: shunday qilib, separator val bilan bir tomon, lekin val burchak tezligining yarmiga teng burchak tezlik bilan aylanmoqda. podshipnik dinamikasi. podshipnikning har bir sharigi yoki roligi (4-rasm) tashqi halqaga markazdan qochirma kuch bilan qisiladi. 4-rasm. podshipnik sharigiga ta’sir qiladigan markazdan qochirma kuch va giroskopik momen tirak podshipniklar sharigiga markazdan qochirma kuchdan tashqari, sharik o‘qining fazoda o‘zgarishi bilan bog‘liq giroskopik moment ham ta’sir etadi (4-rasm): podshipniklarni moylash. moylash podshipnikning xizmat qilish muddatiga sezilarli ta’sir etadi. u ishqalanishni kamaytirib, kontakt kuchlanishni pasaytiradi, …

5 / 24

liy hisoblash (tanlash) podshipnik ishchanlik qobiliyati va hisobining asosiy mezonlari. dumalash podshipniklari ishdan chiqishining asosiy sabablarini ko‘rib chiqamiz. toliqishdan uvalanish podshipniklarda normal sharoitda uzoq muddat ishlagandan keyin kuzatiladi. yeyilish abraziv zarrachalar (chang va ifloslik) tushishidan yaxshi himoya etilmagan podshipniklarda sodir bo‘ladi. yeyilish avtomobil, traktor, tog‘-kon, qurilish va shunga o‘xshash mashinalar podshipniklarining asosiy yemirilish turi bo‘ladi. tezyurar dumalash podshipniklari ancha qismining ishdan chiqishi separator buzilishi tufayli bo‘ladi. halqalar va dumalash jismlari darz ketishi zarbiy hamda vibratsion o‘ta yuklanish, podshipnikni noto‘g‘ri o‘rnatish sababli halqalarning qiyalanishi, qisilib qolishi oqibatida ro‘y beradi. dumalash podshipniklarining zamonaviy hisobi faqat ikki mezon bo‘yicha hisoblashga asoslangan: 1) qoldiq deformatsiyalar bo‘yicha statik yuk ko‘taruvchanlikka hisoblash; 2) toliqishdan uvalanish bo‘yicha resurs (umrboqiylik)ni hisoblash. boshqa mezonlar bo‘yicha hisoblar yaratilmagan, chunki bu mezonlar bir qator hisobi qiyin bo‘lgan tasodifiy omillarga bog‘liq bo‘ladi. standart bo‘yicha podshipniklar turlari va o‘lchamlari soni cheklangan. shu sababli har bir tip-o‘lchamli podshipnikning yuk ko‘taruvchanligi hisoblangan va tajribada aniqlangan. …
