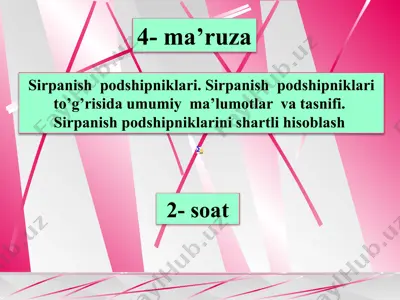

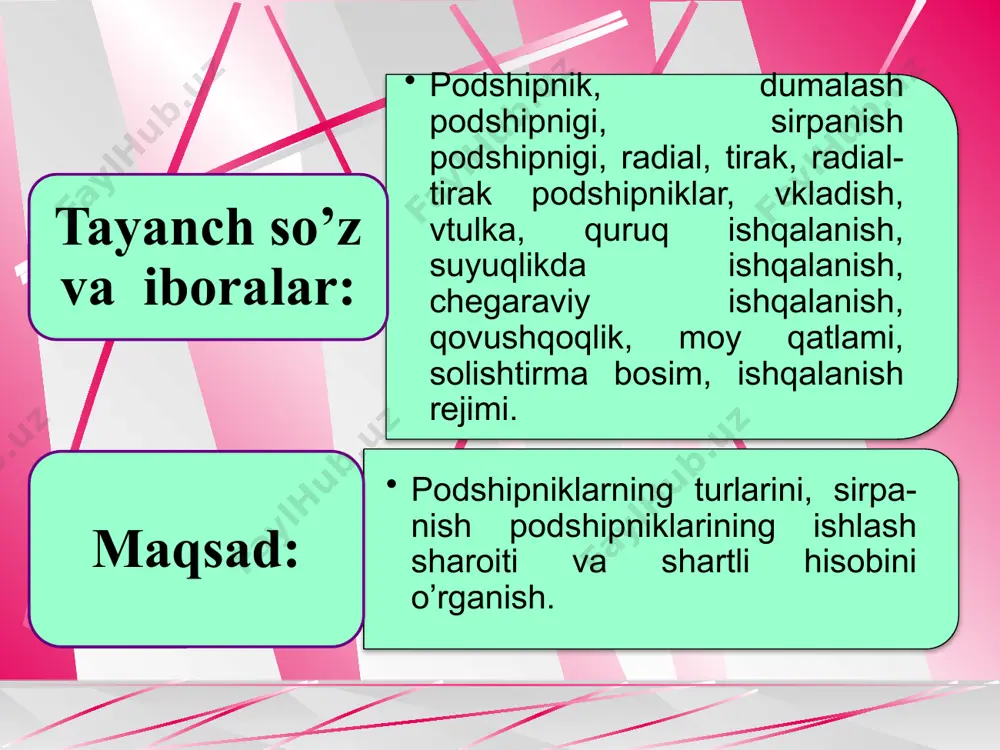

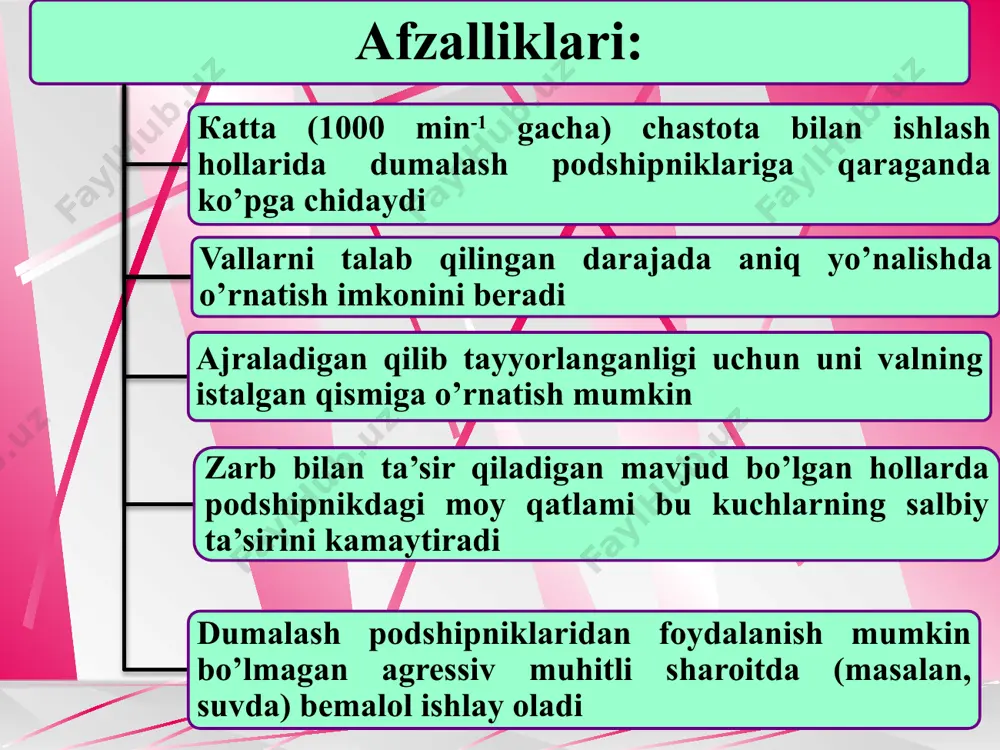

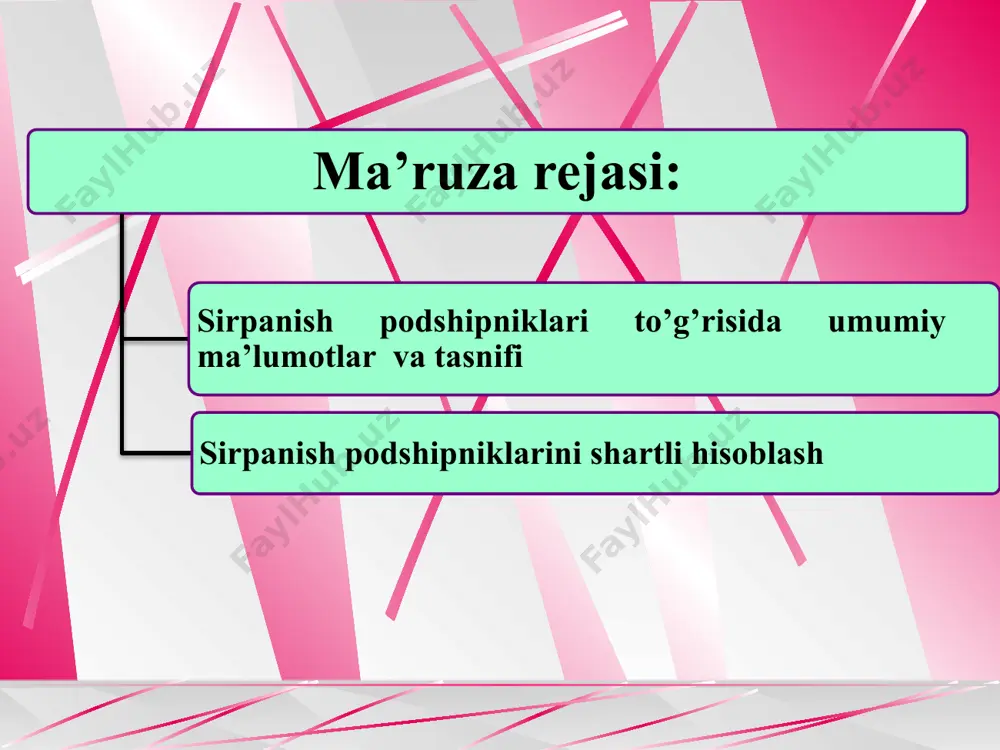

презентация powerpoint 4- ma’ruza sirpanish podshipniklari. sirpanish podshipniklari to’g’risida umumiy ma’lumotlar va tasnifi. sirpanish podshipniklarini shartli hisoblash 2- soat 1 ma’ruza rejasi: sirpanish podshipniklari to’g’risida umumiy ma’lumotlar va tasnifi sirpanish podshipniklarini shartli hisoblash tayanch so’z va iboralar: podshipnik, dumalash podshipnigi, sirpanish podshipnigi, radial, tirak, radial-tirak podshipniklar, vkladish, vtulka, quruq ishqalanish, suyuqlikda ishqalanish, chegaraviy ishqalanish, qovushqoqlik, moy qatlami, solishtirma bosim, ishqalanish rejimi. mаqsаd: podshipniklarning turlarini, sirpanish podshipniklarining ishlash sharoiti va shartli hisobini o’rganish. afzalliklari: кatta (1000 min-1 gacha) chastota bilan ishlash hollarida dumalash podshipniklariga qaraganda ko’pga chidaydi vallarni talab qilingan darajada aniq yo’nalishda o’rnatish imkonini beradi ajraladigan qilib tayyorlanganligi uchun uni valning istalgan qismiga o’rnatish mumkin zarb bilan ta’sir qiladigan mavjud bo’lgan hollarda podshipnikdagi moy qatlami bu kuchlarning salbiy ta’sirini kamaytiradi dumalash podshipniklaridan foydalanish mumkin bo’lmagan agressiv muhitli sharoitda (masalan, suvda) bemalol ishlay oladi кamchiliklari: moyli muhitda ishlashi yurgizib yuborish momentining kichikligi rangli materiallar ishlatilishi podshipniklarning vazifasi va tasnifi. podshipniklar vallar …

2 / 17

r sirpanish va dumalash podshipniklariga ajratiladi. sirpanish podshipniklarida valning tayanch qismi podshipnik sirti bo‘ylab sirpanadi. dumalash podshipniklarida esa sirpanib ishqalanish dumalab ishqalanishga konstruktiv tuzilishiga muvofiq tarzda almashtiriladi. qabul qiladigan yuklama bo‘yicha podshipniklar radial, tirak va radial-tirak turlariga bo‘linadi. mashina va mexanizmlarda yuqorida keltirilgan podshipniklarning barchasi keng ko'lamda ishlatiladi. sirpanish podshipniklari quyidagi holatlarda ishlatiladi: yig‘ish shartlari bo‘yicha ajraladigan qilib tayyorlash lozim bo‘lgan tayanchlar uchun; standart dumalash podshipniklari tayyorlanmaydigan katta diametrli vallar uchun; dumalash podshipniklarining umrboqiyligi yetarli bo‘lmagan titrashli va zarbli yuklamalarni qabul qiladigan tezkor vallarning tayanchlarida; yuqori sifatli maxsulotlar olishga mo‘ljallangan pretsizion mashinalarning tayanchlarida; tayanchlarning radial o‘lchamlari cheklanganida; yordamchi, sekinyurar va kam mas’uliyatli mexanizmlarda. podshipnikning asosiy tarkibiy qismi ichqo‘yma 1(1-rasm) hisoblanib, u podshipnikning maxsus tayyorlangan korpusiga 2 yoki to‘g‘ridan–to‘g‘ri mashinaning korpusiga o‘rnatiladi. qabul qiladigan yuklamaning yo‘nalishi bo‘yicha sirpanish podshipniklari radial va tirak turlarga bo‘linadi. radial va uncha katta bo‘lmagan o‘q bo‘yicha yo‘nalgan yuklamalarning birgalikdagi ta’sirida o‘q bo‘yicha yo‘nalgan yuklamani ichqo‘ymaning yon …

3 / 17

ida tashqariga olib ketiladi. podshipnikning normal ishlashi uchun, hosil bo’layotgan issiqlik miqdori mavjud imkoniyatlar vositasida olib ketilayotgan issiqlik miqdoridan ortiq bo’lmasligi kerak aks holda podshipnikning qizishi ruxsat etilgan darajadan ortib, vkladish suyuqlanib ketishi mumkin. demak, podshipnikning haddan tashqari qizib ketishi uni ishdan chiqaruvchi asosiy sabablardan biridir. bundan tashkari, sapfaning vkladish ustida sirpanib ishqalanishi natijasida yeyilish prosessi ham sodir bo’ladi. vkladish sirtining yeyilishi ma’lum chegaradan ortib ketsa, mexanizmning ishlashi yomonlashadi. shuning uchun bunday podshipniklar yemirilgan deb topiladi. podshipnikning chidamliligi, asosan, yeyilish sur’ati bilan belgilanadi. ularning sinib ketishi esa kam uchraydi. yeyilishning sur’ati ko’p jihatdan ishqalanish prosessi sodir bo’layotgan sirtlar orasidagi muhitga bog’liq. ana shu muhitga qarab, ishqalanish uch turga bo’linadi. 1. quruq ishqalanish – moylanmagan sirtlar orasidagi ishqalanish. 2. suyuqliqda ishqalanish. bunda ishqalanayotgan sirtlar o’zaro qovushoq moy qatlami bilan batamom ajralgan holda bo’ladi (2-rasm). 2-rasm. sirpanish podshipnigining suyuqlikda ishqalanish holatida val bilan vkladishning o’zaro joylashuvi (kattalashtirilgan): 1- moy; 2-vkladish; 3-moy qatlami. …

4 / 17

klarining foydali ish koeffisienti hatto dumalash podshipniklarnikidan ham oshadi. shuning uchun sirpanish podshipniklaridan foydalanilganda suyuqlikda ishqalanish bo’ladigan sharoit yaratishga iloji boricha harakat qilish kerak. 3. nim quruq, yoki nim suyuqlikda ishqalanish. bunda ish sirtlari etarli darajada moylansa ham, ammo ikki sirtni batamom ajaratib turadigan moy qatlami bo’lmaydi. ishqalanish ko’proq quruq ishqalanishga yaqin bo’lsa, nim quruq ishqalanish, suyuqlikda ishqalanishga yaqin bo’lsa, nim suyuqlikda ishqalanish deyiladi. suyuqlikda ishqalanishni ta’minlaydigan shartlardan birortasi bajarilmasa, podshipnik nim suyuqlikda yoki nim quruq ishqalanish bilan ishlaydi. nim suyuqlikda ishqalanish sodir bo’lganda ishqalanish koeffisienti 0,008...0,1 oralig’ida, nim quruq ishqalanish ro’y berganda esa 0,1...0,2 oralig’ida bo’ladi. ishqalanishning yuqoridagi xillaridan sirpanish podshipniklari uchun suyuqlikda ishqalanish eng yaxshi sharoitdir. lekin bunday sharoitni hamma vaqt ta’minlab bo’lavermaydi. buning uchun bir necha shartning bajarilishi kerak. suyuqlikda ishqalanishni ta’minlaydigan asosiy shartlar suyuqlikda ishqalanish rejimiga taalluqli masalalarni yoritishda 1883 yilda n. p. petrov yaratgan nazariyaga – moylanishning gidrodinamikaviy nazariyasita asoslaniladi. bu nazariya qovushok suyuqlikning gidrodinamikasiga …

5 / 17

uqlikda ishqalanish rejimida sodir bo’ladi. 3-rasm 4-rasm. sirpanish podshipnigining suyuqlikda ishqalanish prosessining hosil bo’lishi: 1-ponasimon zazor; 2-tezlikning ortishi bilan sapfa markazining siljishi; 3- moy qatlamidagi bosim epyurasi sirpanish podshipniklarning shartli hisobi hisoblashning bu usulidan amalda keng ko’lamda foydalaniladi. ayniqsa, hisoblashuchun zarur parametrlar ma’lum mashina va mexanizmlarni ishlatish yuli bilan to’plangan ma’lumotlar asosida aniqlansa, hisoblash natijasi qoniqarli chiqadi. bunday hisoblash usuli suyuqlikda ishdalanish rejimi bilan ishlaydigan podshipniklar uchun taqribiy, nim quruq va nam suyuqlik rejimida ishlaydigan podshipniklar uchun esa asosiy usuldir. podshipniklarning shartli hisobi ikki xil yul bilan: a) solishtirma bosim bo’yicha; b) solishtirma bosim bilan sirpanish tezligining ko’paytmasi bo’yicha bajarilishi mumkin. hisoblash quyidagi formulalar asosida bajariladi: bu yerda r – podshipnikka radial yo’nalishda ta’sir etayotgan kuch, n; l – podshipnikning uzunligi, m, d – sapfaning diametri, m; p– sapfaning aylanish chastotasi min-1; [r] – solishtirma bosimning ruxsat etilgan qiymati, pa (bu bosim po’lat babbit ustida sirpanganda (8...9) mpa; po’lat bronza …
