1 / 10

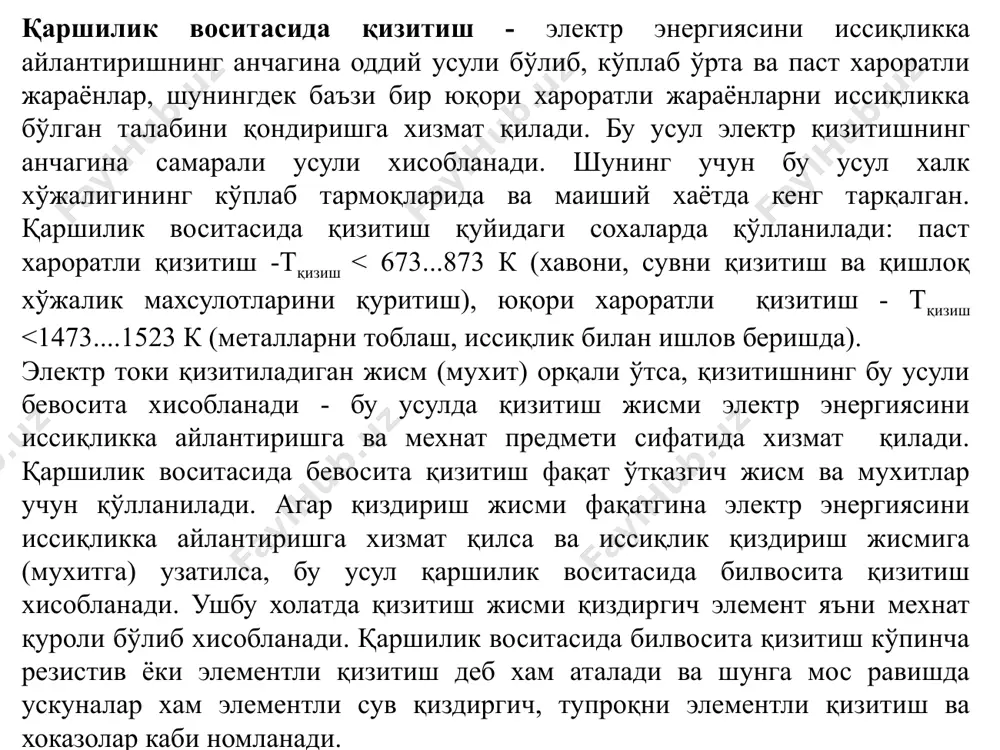

презентация powerpoint маъруза: қаршилик воситасида қизитиш усуллари. биринчи ва иккинчи турдаги ўтказгич материалларининг электр хусусиятлари. қаршилик воситасида қизитиш - электр энергиясини иссиқликка айлантиришнинг анчагина оддий усули бўлиб, кўплаб ўрта ва паст хароратли жараёнлар, шунингдек баъзи бир юқори хароратли жараёнларни иссиқликка бўлган талабини қондиришга хизмат қилади. бу усул электр қизитишнинг анчагина самарали усули хисобланади. шунинг учун бу усул халк хўжалигининг кўплаб тармоқларида ва маиший хаётда кенг тарқалган. қаршилик воситасида қизитиш қуйидаги сохаларда қўлланилади: паст хароратли қизитиш -тқизиш < 673...873 к (хавони, сувни қизитиш ва қишлоқ хўжалик махсулотларини қуритиш), юқори хароратли қизитиш - тқизиш <1473....1523 к (металларни тоблаш, иссиқлик билан ишлов беришда). электр токи қизитиладиган жисм (мухит) орқали ўтса, қизитишнинг бу усули бевосита хисобланади - бу усулда қизитиш жисми электр энергиясини иссиқликка айлантиришга ва мехнат предмети сифатида хизмат қилади. қаршилик воситасида бевосита қизитиш фақат ўтказгич жисм ва мухитлар учун қўлланилади. агар қиздириш жисми фақатгина электр энергиясини иссиқликка айлантиришга хизмат қилса ва иссиқлик …

2 / 10

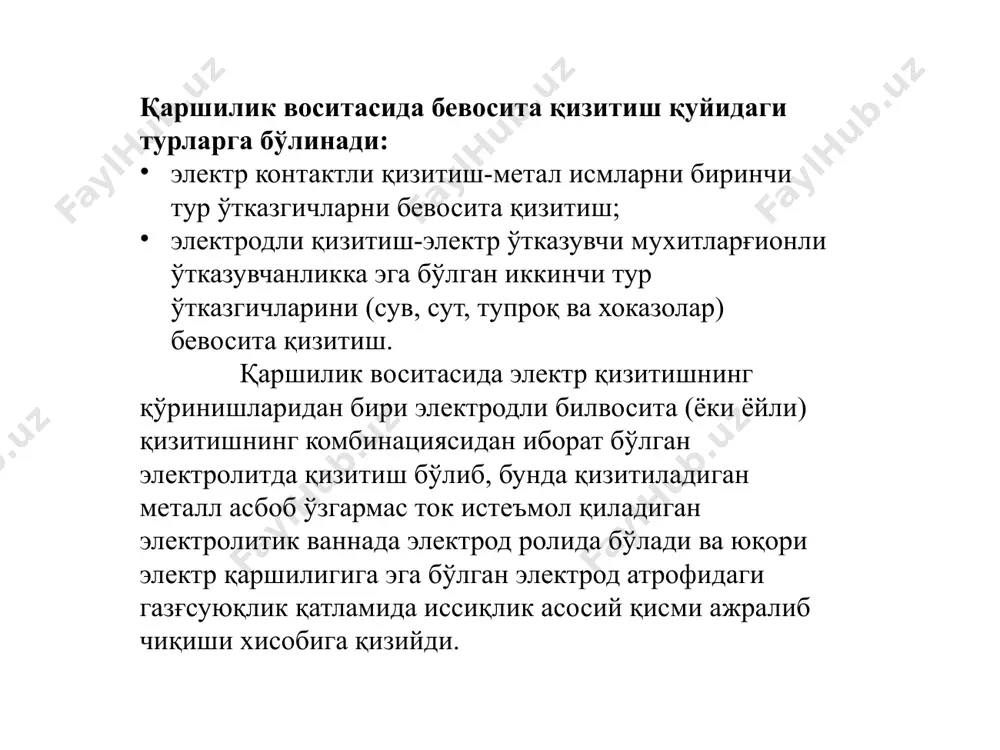

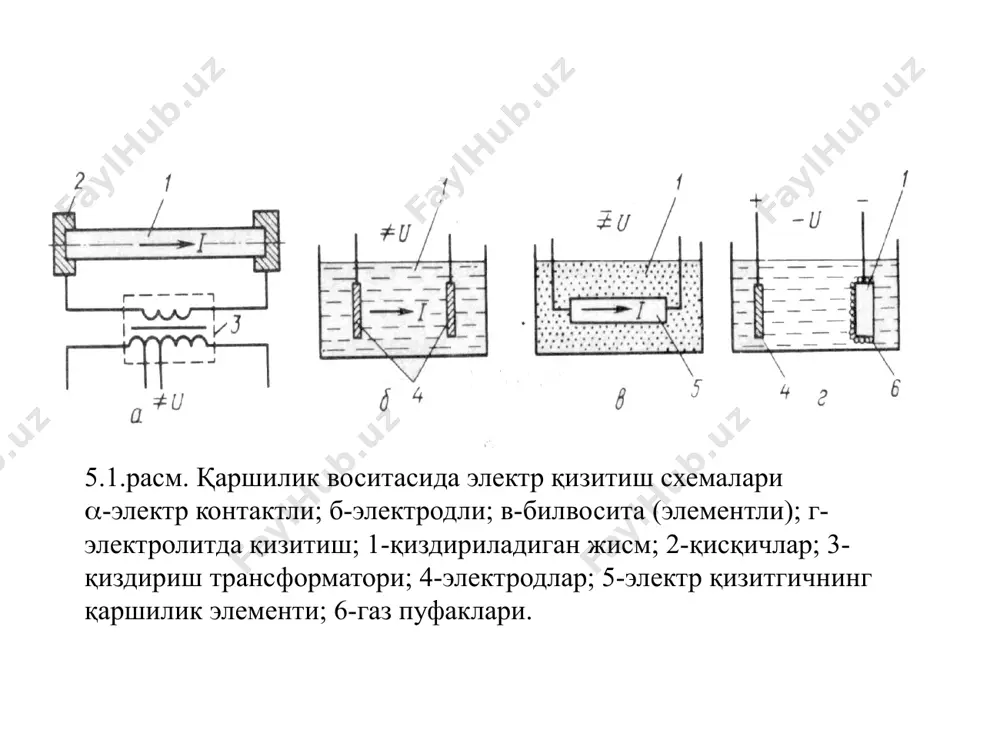

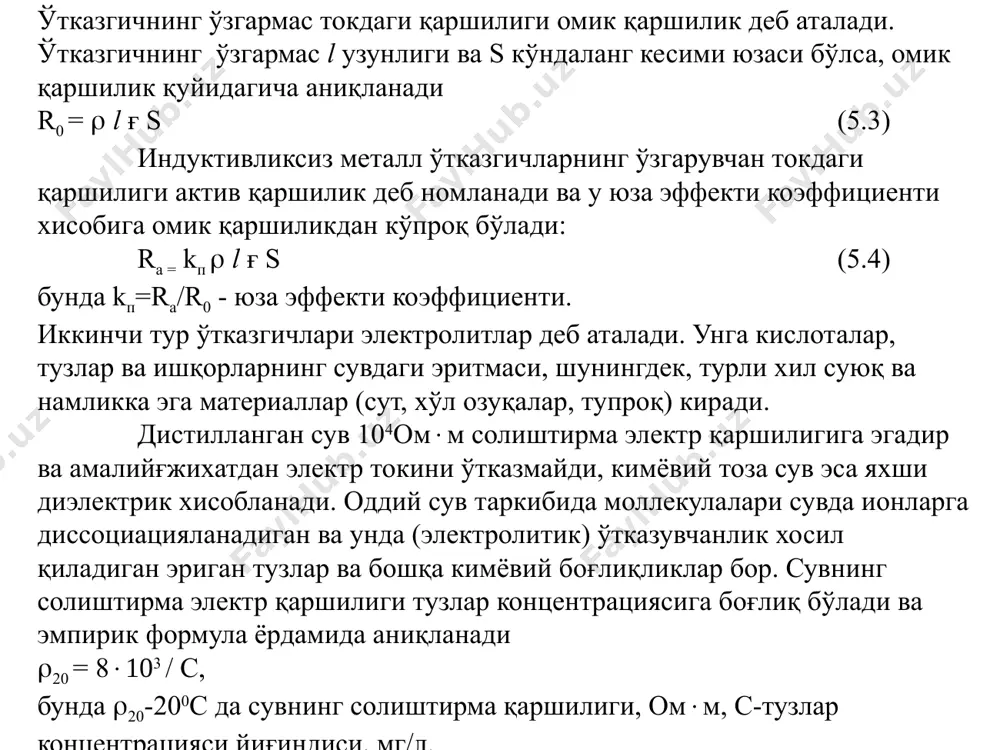

комбинациясидан иборат бўлган электролитда қизитиш бўлиб, бунда қизитиладиган металл асбоб ўзгармас ток истеъмол қиладиган электролитик ваннада электрод ролида бўлади ва юқори электр қаршилигига эга бўлган электрод атрофидаги газғсуюқлик қатламида иссиқлик асосий қисми ажралиб чиқиши хисобига қизийди. 5.1.расм. қаршилик воситасида электр қизитиш схемалари -электр контактли; б-электродли; в-билвосита (элементли); г-электролитда қизитиш; 1-қиздириладиган жисм; 2-қисқичлар; 3-қиздириш трансформатори; 4-электродлар; 5-электр қизитгичнинг қаршилик элементи; 6-газ пуфаклари. ўтказгичнинг ўзгармас токдаги қаршилиги омик қаршилик деб аталади. ўтказгичнинг ўзгармас l узунлиги ва s кўндаланг кесими юзаси бўлса, омик қаршилик қуйидагича аниқланади r0 =  l ғ s (5.3) индуктивликсиз металл ўтказгичларнинг ўзгарувчан токдаги қаршилиги актив қаршилик деб номланади ва у юза эффекти коэффициенти хисобига омик қаршиликдан кўпроқ бўлади: ra = kп  l ғ s (5.4) бунда kп=ra/r0 - юза эффекти коэффициенти. иккинчи тур ўтказгичлари электролитлар деб аталади. унга кислоталар, тузлар ва ишқорларнинг сувдаги эритмаси, шунингдек, турли хил суюқ ва намликка эга материаллар (сут, хўл озуқалар, тупроқ) киради. …

3 / 10

чагина юқори. шунинг учун деталларнинг ўзи токдан унчалик қизимайди, уланиш жойларида эса катта миқдорда иссиқлик хосил бўлади. 5.2-расм. электр контактли қизитиш схемаси: а-пайвандлашда; б-эритиб қуйишда ; в-қиздириб юзани қалинлаштиришда. электр контактли эритиб қуйиш (5.2, б-расм) цилиндр шаклидаги емирилган юзаларнинг ташқи ва ички томонини тиклаш учун қўлланилади. детал 2 марказидан ёки станок патронига махкамланади ва секин айлантирилади. детал юзаси эритиладиган сим 3 билан ўралади ва электр контакт усулида эритиб қуйилади. бунда ток импульслари (5...20)103а ва давомийлиги 0,04...0,05 с. детал ва ўралган симга ток пайвандлаш трансформаторининг 5 иккиламчи чулғамидан роликлар 1 ва 4 ёрдамида узатилади, шу билан биргаликда роликлар детал ва ўралган сим орасида зарур босимли контакт хосил қилади. коммутация трансформаторнинг бирламчи чулғамидаги узгич ёрдамида амалга оширилади. электр контактли юзани қалинлаштириш (5.2, в-расм) текислик ва цилиндр шаклидаги деталлар юзасини мустахкамлаш мақсадида кукунли коплама билан қоплаш учун қўлланилади. детал 1 юзасига қопланадиган кукун уюми 2 думалайдиган - электрод 3 ёрдамида шиббаланиш билан бир …

4 / 10

қланади. 5.1-жадвал электродлар системасининг баъзи турлари 5.3-расм. электр майдони кучланганлигини рухсат этилган қийматлари: 1-сув қиздиргичлар учун; 2-буғ қозонлари учун. image3.jpeg image4.png image5.wmf image6.wmf oleobject1.bin oleobject2.bin image7.jpeg image8.jpeg ф ф ф л r u r u p / 3 / 2 = = d ф л r u р / 3 2 = d /docprops/thumbnail.jpeg

5 / 10
