1 / 13

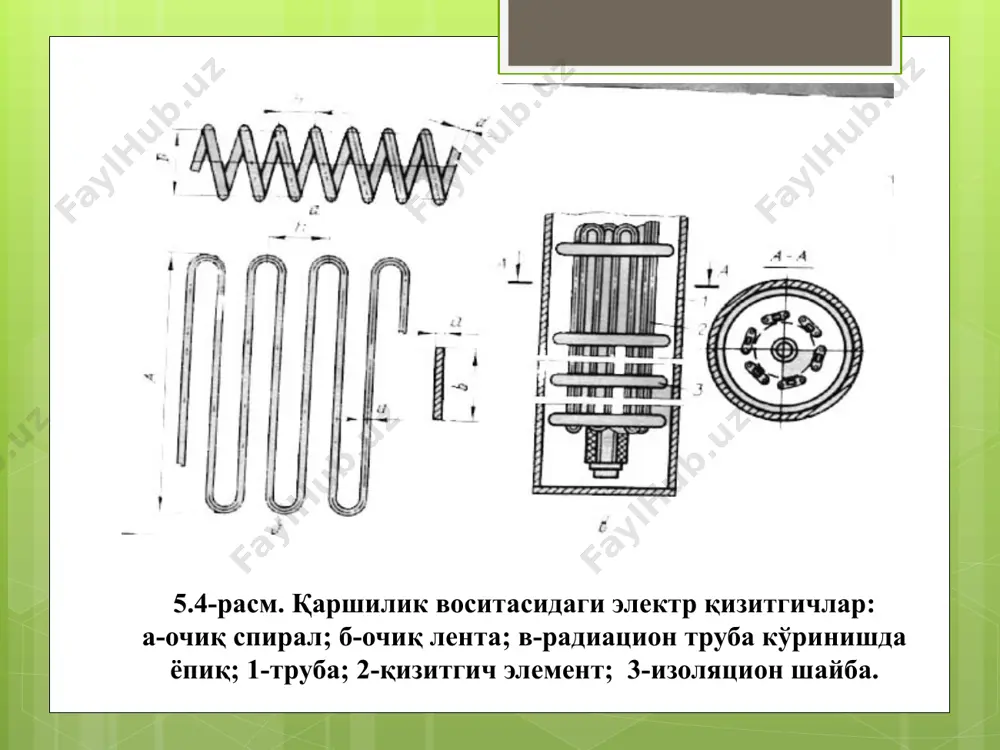

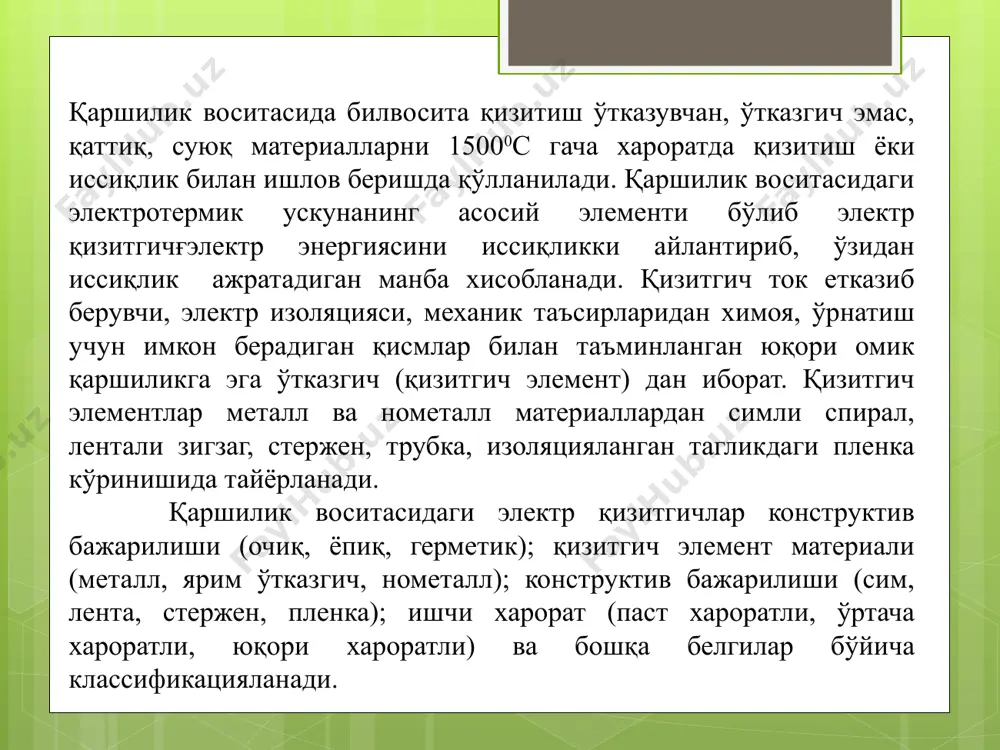

презентация powerpoint 7- маъруза: қаршилик усулида билвосита қизитиш, физик мохияти, иссиқлик ва электр хисоби қаршилик воситасида билвосита қизитиш ўтказувчан, ўтказгич эмас, қаттиқ, суюқ материалларни 15000с гача хароратда қизитиш ёки иссиқлик билан ишлов беришда қўлланилади. қаршилик воситасидаги электротермик ускунанинг асосий элементи бўлиб электр қизитгичғэлектр энергиясини иссиқликки айлантириб, ўзидан иссиқлик ажратадиган манба хисобланади. қизитгич ток етказиб берувчи, электр изоляцияси, механик таъсирларидан химоя, ўрнатиш учун имкон берадиган қисмлар билан таъминланган юқори омик қаршиликга эга ўтказгич (қизитгич элемент) дан иборат. қизитгич элементлар металл ва нометалл материаллардан симли спирал, лентали зигзаг, стержен, трубка, изоляцияланган тагликдаги пленка кўринишида тайёрланади. қаршилик воситасидаги электр қизитгичлар конструктив бажарилиши (очиқ, ёпиқ, герметик); қизитгич элемент материали (металл, ярим ўтказгич, нометалл); конструктив бажарилиши (сим, лента, стержен, пленка); ишчи харорат (паст хароратли, ўртача хароратли, юқори хароратли) ва бошқа белгилар бўйича классификацияланади. 5.4-расм. қаршилик воситасидаги электр қизитгичлар: а-очиқ спирал; б-очиқ лента; в-радиацион труба кўринишда ёпиқ; 1-труба; 2-қизитгич элемент; 3-изоляцион шайба. 5.5-расм. трубкали электр қизитгич: …

2 / 13

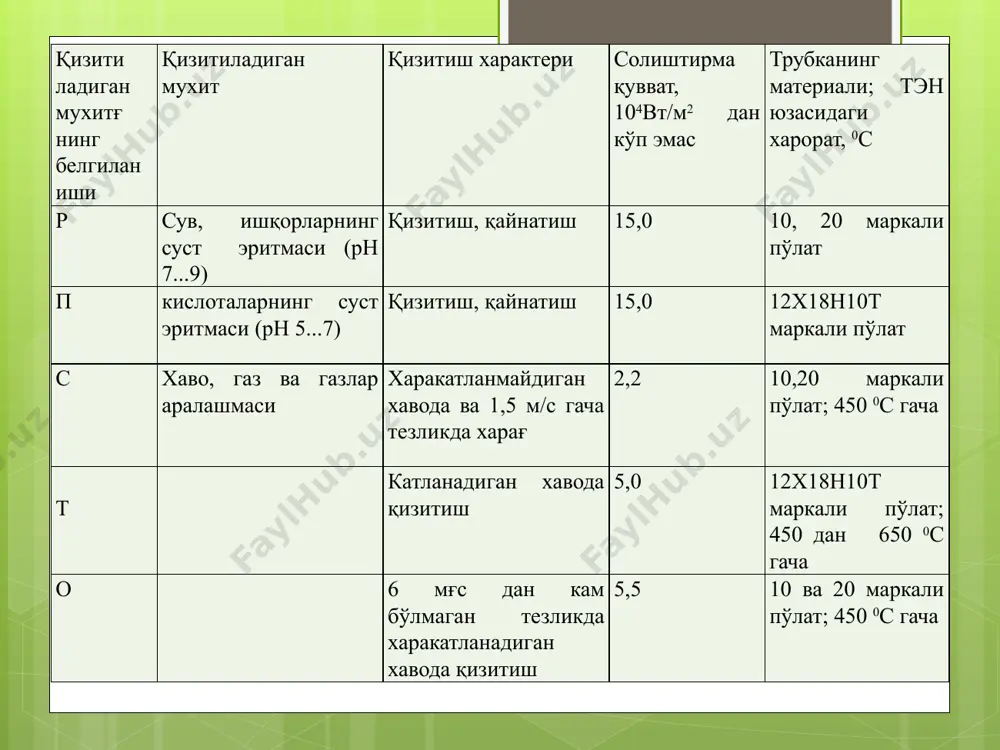

450 0с гача э н 1,5 мс дан кам бўлмаган ва 6,0 мғс дан кўп бўлмаган тезликда хаво харакатланадиган мухитда қизитиш 3,5 5,1 10 ва 20 маркали пўлат; 450 0с гача 12х18н10т маркали пўлат; 450 дан 650 0с гача к 6,5 м/с дан кам бўлмаган тезликда хаво харакатланадиган мухитда қизитиш 6,5 1218 н 10т маркали пўлат 450 дан 650 0с гача н мойлар, ёглар ванна ва бошқа идишларда қизитиш 3,0 10 ва 20 маркали пўлат 300 0с гача ф тез эрийдиган металлар, қўрғошин, қалай ванна ва бошқа идишларда қизитиш ва эритиш 3,5 10 ва 20 маркали пўлат 450 0с гача л куйиш формалари, пресс формалар тэқлар тешикларга ўрнатилади. қизитиладиган металл билан контактга эга 5,0 10 ва 20 маркали пўлат 450 0с гача 5.6-пнвсв қизитгич сим: 1-рухланган пўлатдан тайёрланган ток ўтказгич; 2- поливинил хлорид пластикатдан тайёрланган қобиқ; 3-фторопласт пленкадан тайёрланган қобиқ; 4-диаметри 0,3 мм ли рухланган пўлат симлардан тайёрланган экран; 5-поливинил …

3 / 13

книнг ошишига ва емирилишнинг тезлашувига олиб келади. юқори иссиқбардошлик–юқори хароратда механик таъсирларга чидамлилик хусусияти. қизитгич элементларга механик юк қўйилмайди, лекин улар ўз массасини кўтариб тура олишлари керак. юқори солиштирма электр қаршилиги - . қуввати р бўлган қизитгич элементнинг массаси  ва ток зичлиги j нинг қийматлари бўйича аниқланади: m =  p / (  j2 ), бунда -қизитгич элемент материалининг зичлиги. қаршилик  ошган сари қизитгичнинг габарит ўлчамлари камаяди, материал сарфи пасаяди, қувват концентрацияси ошади. қаршиликнинг кичик харорат коэффициенти -  (5.1.2-банд). узунлиги l ва кесим юзаси s бўлган қизитгич элементнинг хар қандай харорат учун қаршилиги қаршилик қотишмаларининг физик хоссалари қотишманинг маркаси зичлиги, кгм3 200с даги солиштирма электр қар-шилиги, 10-6омм қаршиликнинг ҳарорат коэффициети, 10-60с-1 максимал ишчи ҳарорат (диаметри 1 ммли симлар учун), 0с х20 н80-н 8400 1,10 16,8 1100 х15 н60-н 8200 1,12 16,0 1000 х15 н60 юза 8200 1,25 16,0 1000 х27 ю5т 7190 1,39 15,0 1200 х23 …

4 / 13

0,0 46,6 57,5 66,5 73,0 3,0 7,070 22,3 37,5 54,5 64,0 77,0 88,0 102,0 4,0 12,60 33,0 60 80 93 110 129 151 харорати 20 0с ли харакатланмай турган хавода горизонтал тортилган нихром сим учун рухсат этилган нагрузкалар қизитгичнинг монтаж коэффициенти km қийматлари: монтаж коэффициенти km харакатланмай турган хаводаги сим спирал 0,8...0,9 оловга чидамли тагликдаги сим спирал 0,7 икки қаватли иссиқлик изоляцияси орасидаги қизитгич элемент (ёпиқ электр плиткалар, электр дазмоллар) 0,5 қаршилик воситасидаги қизитгич (тэқлар, электр иситгичли поллар) 0,3...0,4 мухит коэффициенти kc қийматлари хаво оқимидаги симли спирал 1,1...1,5 сувга ботирилган қизитгичлар 2,5 суюқлик оқими билан ювиладиган қизитгичлар 3,0...3,5 image2.jpeg image3.png image4.jpeg image5.wmf oleobject1.bin image6.jpeg image7.wmf oleobject2.bin r r s t = + = + 20 20 1 1 ( ) ( ) / aq r aq l /docprops/thumbnail.jpeg

5 / 13

Want to read more?

Download all 13 pages for free via Telegram.

Download full file

About "қаршилик воситаси"

презентация powerpoint 7- маъруза: қаршилик усулида билвосита қизитиш, физик мохияти, иссиқлик ва электр хисоби қаршилик воситасида билвосита қизитиш ўтказувчан, ўтказгич эмас, қаттиқ, суюқ материалларни 15000с гача хароратда қизитиш ёки иссиқлик билан ишлов беришда қўлланилади. қаршилик воситасидаги электротермик ускунанинг асосий элементи бўлиб электр қизитгичғэлектр энергиясини иссиқликки айлантириб, ўзидан иссиқлик ажратадиган манба хисобланади. қизитгич ток етказиб берувчи, электр изоляцияси, механик таъсирларидан химоя, ўрнатиш учун имкон берадиган қисмлар билан таъминланган юқори омик қаршиликга эга ўтказгич (қизитгич элемент) дан иборат. қизитгич элементлар металл ва нометалл материаллардан симли спирал, лентали зигзаг, стержен, трубка, изоляцияланган тагликдаги пленка кўринишида т...
