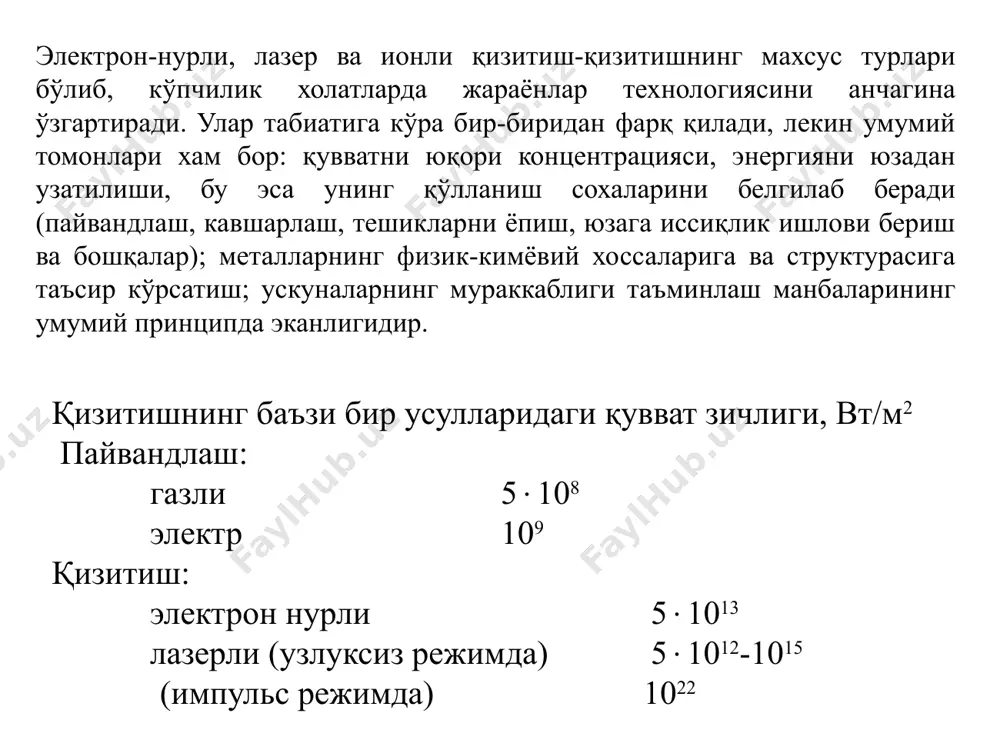

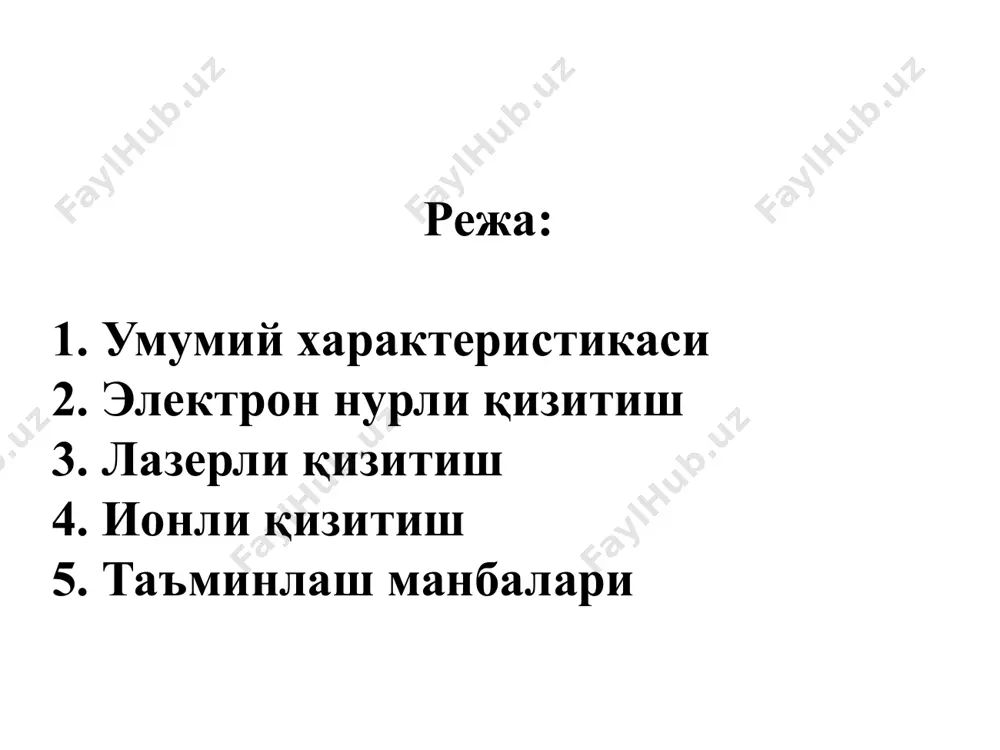

1756295590.pptx eumw e  2 2 1  энергияга эга бўлади, бунда m e ,  ва e - электроннинг массаси, тезлиги ва заряди; u- тезлатувчи кучланиш. 79 - расм 79-расм 80- расм 80-расм аа 82- расм а б аа 82-расм а б электронни юқори энергия даражасидан пастгисига ўтиш энергияси планк қонуни билан аниқланади : hеее  12 , бунда е 2 ,е 1 -ўтиш бўладиган даражалар энергияси: h=6,6210 -34 дж/с-планк доимийси; -ўтиш частотаси, с -1 /docprops/thumbnail.jpeg электрон нурли, лазерли ва ионли қизитиш электрон нурли, лазерли ва ионли қизитиш режа: 1. умумий характеристикаси 2. электрон нурли қизитиш 3. лазерли қизитиш 4. ионли қизитиш 5. таъминлаш манбалари электрон-нурли, лазер ва ионли қизитиш-қизитишнинг махсус турлари бўлиб, кўпчилик холатларда жараёнлар технологиясини анчагина ўзгартиради. улар табиатига кўра бир-биридан фарқ қилади, лекин умумий томонлари хам бор: қувватни юқори концентрацияси, энергияни юзадан узатилиши, бу эса унинг қўлланиш сохаларини белгилаб беради (пайвандлаш, кавшарлаш, тешикларни ёпиш, юзага иссиқлик …

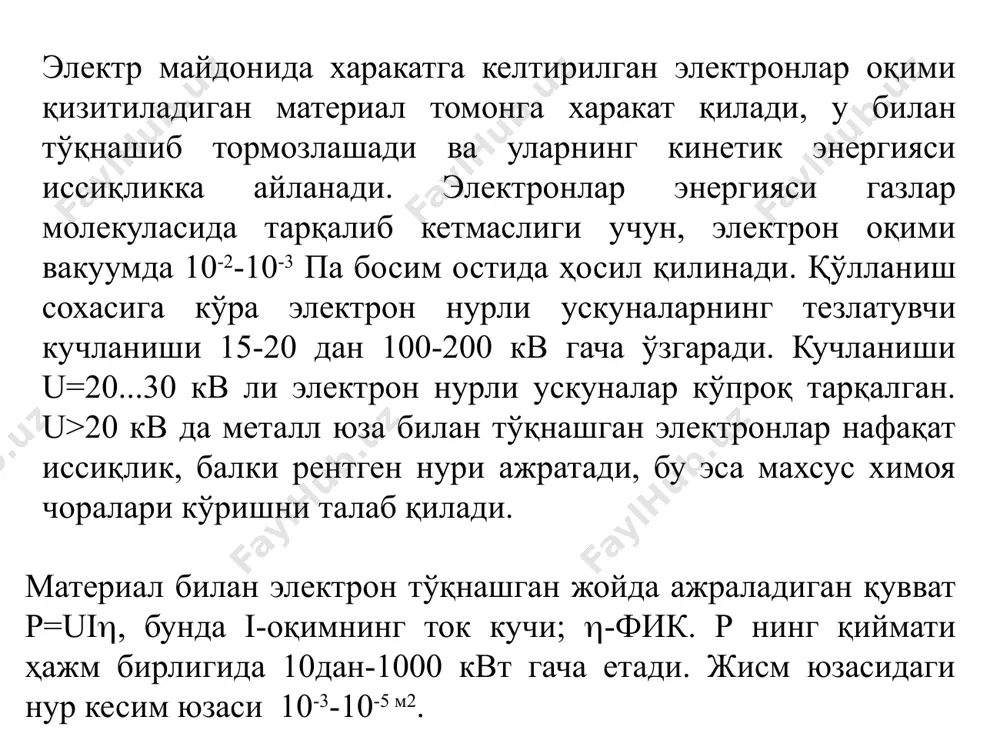

и. электронлар энергияси газлар молекуласида тарқалиб кетмаслиги учун, электрон оқими вакуумда 10-2-10-3 па босим остида ҳосил қилинади. қўлланиш сохасига кўра электрон нурли ускуналарнинг тезлатувчи кучланиши 15-20 дан 100-200 кв гача ўзгаради. кучланиши u=20...30 кв ли электрон нурли ускуналар кўпроқ тарқалган. u>20 кв да металл юза билан тўқнашган электронлар нафақат иссиқлик, балки рентген нури ажратади, бу эса махсус химоя чоралари кўришни талаб қилади. материал билан электрон тўқнашган жойда ажраладиган қувват р=ui, бунда i-оқимнинг ток кучи; -фик. р нинг қиймати ҳажм бирлигида 10дан-1000 квт гача етади. жисм юзасидаги нур кесим юзаси 10-3-10-5 м2. электрон нурли қизитишнинг асосий технологик хусусиятлари қуйидагича: қувватнинг юқори концентрацияси; материалларнинг вакуумда қизитилиши натижасида пайвандлаш ва бошқа жараёнларнинг юқори сифати таъминланади (бу кимёвий актив моддалар учун жуда зарур); қувватни охиста ростлаш мумкинлиги; нурнинг материал кичик ўлчамли юзасига таъсир эта олиши мумкинлиги (микродеталларда нозик қизитиш операцияларини бажариш имконияти яратилади). электрон-нурли қизитишнинг камчиликлари қуйидагича: чуқур вакуумнинг зарурлиги; рентген нурлари мавжудлиги учун …

уқтагача етказилишини таъминлайди. 1.-расм. аксиал пушкали электрон нурли пайвандлаш ускунасининг схемаси. электрон-нурли ускунанинг технологик вазифаси электрон нурини ҳосил қилиш хусусиятларига кўра электрон пушкалари аксиал, радиал, тешикли каби турларга бўлинади. кўпроқ технологик операцияни бажариш имкониятига эга бўлган аксиал ускуна кенг тарқалган (1-расм). электрон манбаи бўлиб, ёрдамчи катод 1 (вольфрам спирал) орқали қизитиладиган асосий катод хизмат қилади. ёрдамчи электродга асосий катодга нисбатан манфий потенциал узатилади. асосий катод бир вақтнинг ўзида электрон нурини дастлабки тарзда ҳосил қилувчи фокусловчи электрод бўлиб хизмат қилади. электр майдонида тезлатилган электрон оқими аноднинг диафрагмаси 3 орқали кейин эса тезликни пасайтирмай фокусловчи магнит линзалар (соленоидлар) 4 ва 6 орқали ўтади. линзалар орасига тарқалиб кетаётган электронларни тутиб олувчи вольфрам диаграмма 5 ўрнатилган. ғалтак 7 белгиланган дастурга асосан пайвандланадиган детал 8 юзаси бўйлаб электрон оқимини автоматик харакатлантиради. электрон- нурли эритиш ва кристаллаш бўшлиқ-вакуумда материални электрон нур билан эритиб-совутиш натижасида рафинирлаш, яъни ҳар қандай техник маҳсулотни бегона қоришмалардан тозалаш, жараёни бажарилади (2-расм). …

илувчи ва айланма ҳаракатлантирилган цилиндрлар жуфти; 6-эриган металл оқими; 7-олинган юпқа металл пардасидир. эритилган материалдан донача (гренуль), керак ўлчамли майда бўлакчалар, олиш қурилмаси 3,б-расмда келтирилган. ундаги асосий қисмлар юқоридагига ўхшаш бўлиб, фарқи: 5-сиртида чуқурчалар бўлган тез айланувчи металл цилиндр, 8-эритилувчи донача материални сирпантириб узатгич, 9-олинган бир хил шакл-ўлчамли материал доначалари, 10–лентали транспортёр. 3-расм. электрон-нурли кристаллаш схемалари электрон нурида материални буғлатиб сирт қоплаш. вакуумда буғлатиш усулида сирт қопламаларининг юпқа пардалари олинади. электрон нури буғланувчи материални бевосита қиздириб буғлатса, бошқа усулларда эса қозонча (тигель) ёки идиш ичида материал қиздириб, эритиб, сўнгра буғлатилади. бўшлиқ олишга мўлжалланган вакуум қобиғи 1 ичида буғ олиниши мўлжалланган материал 2 сув билан совутиладиган товоқча 3 га солинган ҳолда бўлади (4-расм). 4 –расм.электрон-нурли буғлатиб сирт қоплаш схемаси 5-расм. электрон-нурли сирт қоплаш схемаси электрон нурида пайвандлаш. электрон нурида пайвандлаш жараёни электроннинг кинетик энергияси ҳисобига икки уланувчи деталларнинг чекланган пайванд чок қисминигина эритиб, сўнг қотганда бирикиб қолишига асосланган. бу пайвандлаш усулининг …

да h35 мм, uв63 кв да h50 мм ва uв100 кв да h100 мм. жараёнлар энергия, мэв доза, грей полиэтиленни тўрлаш 0,34 105 полимердан термоўтиргич тайёрлаш 0,34 104105 лаксимон қопламани қуритиш 0,150,5 104105 текстил материалларини сифатини ошириш 0,31,5 102104 шиша пластик ясаш 0,51 104105 каучукни вулканлаб пишириш 0,51,5 104105 медицина жиҳозларини стерилизациялаш-микробларини йўқотиш 110 2,5 104 оқова cувларни тозалаш ва стерилизациялаш ишловини бериш 0,54 103104 донларни дезинсекциялаш-зарар-кунанда ҳашаротлардан тозалаш. 0,52 5 104 электрон нур таъсири билан олиб бориладиган асосий кимёвий жараёнлар 1 грей миқдоридаги ютилган ионловчи нур дозаси 1 кг материал томонидан 1 кдж энергияни ютилишига тенг. полиэтилен тезлатилган электрон билан нурлатилгач, унинг чўзилиш мустаҳкамлиги 1415 мпа дан 7090 мпа га ошади, ҳамда температура чидамлиги 80900с дан 1602000с га кўтарилади. электрон нури билан ўлчамли ишлов бериш. солиштирма энергия зичлиги жуда катта 1081010 вт/м2 бўлган электрон нур таъсирида материалнинг буғланиш тезлиги ва буғнинг босими шундай катталикка эга бўладики, барча эриган материал …
