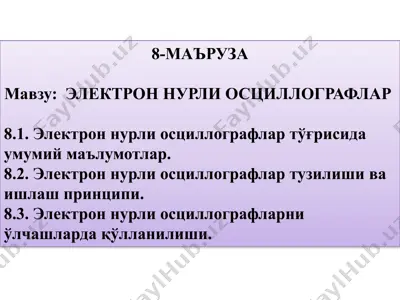

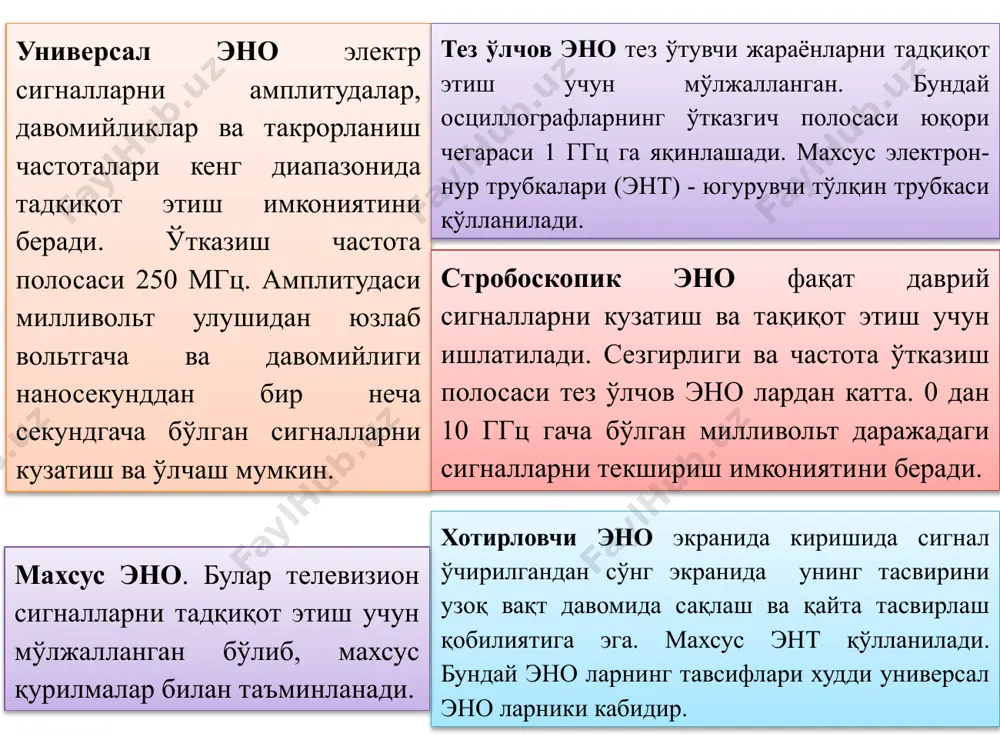

слайд 1 8-маъруза мавзу: электрон нурли осциллографлар 8.1. электрон нурли осциллографлар тўғрисида умумий маълумотлар. 8.2. электрон нурли осциллографлар тузилиши ва ишлаш принципи. 8.3. электрон нурли осциллографларни ўлчашларда қўлланилиши. универсал эно электр сигналларни амплитудалар, давомийликлар ва такрорланиш частоталари кенг диапазонида тадқиқот этиш имкониятини беради. ўтказиш частота полосаси 250 мгц. амплитудаси милливольт улушидан юзлаб вольтгача ва давомийлиги наносекунддан бир неча секундгача бўлган сигналларни кузатиш ва ўлчаш мумкин. тез ўлчов эно тез ўтувчи жараёнларни тадқиқот этиш учун мўлжалланган. бундай осциллографларнинг ўтказгич полосаси юқори чегараси 1 ггц га яқинлашади. махсус электрон-нур трубкалари (энт) - югурувчи тўлқин трубкаси қўлланилади. стробоскопик эно фақат даврий сигналларни кузатиш ва тақиқот этиш учун ишлатилади. сезгирлиги ва частота ўтказиш полосаси тез ўлчов эно лардан катта. 0 дан 10 ггц гача бўлган милливольт даражадаги сигналларни текшириш имкониятини беради. хотирловчи эно экранида киришида сигнал ўчирилгандан сўнг экранида унинг тасвирини узоқ вақт давомида сақлаш ва қайта тасвирлаш қобилиятига эга. махсус энт қўлланилади. бундай …

2 / 9

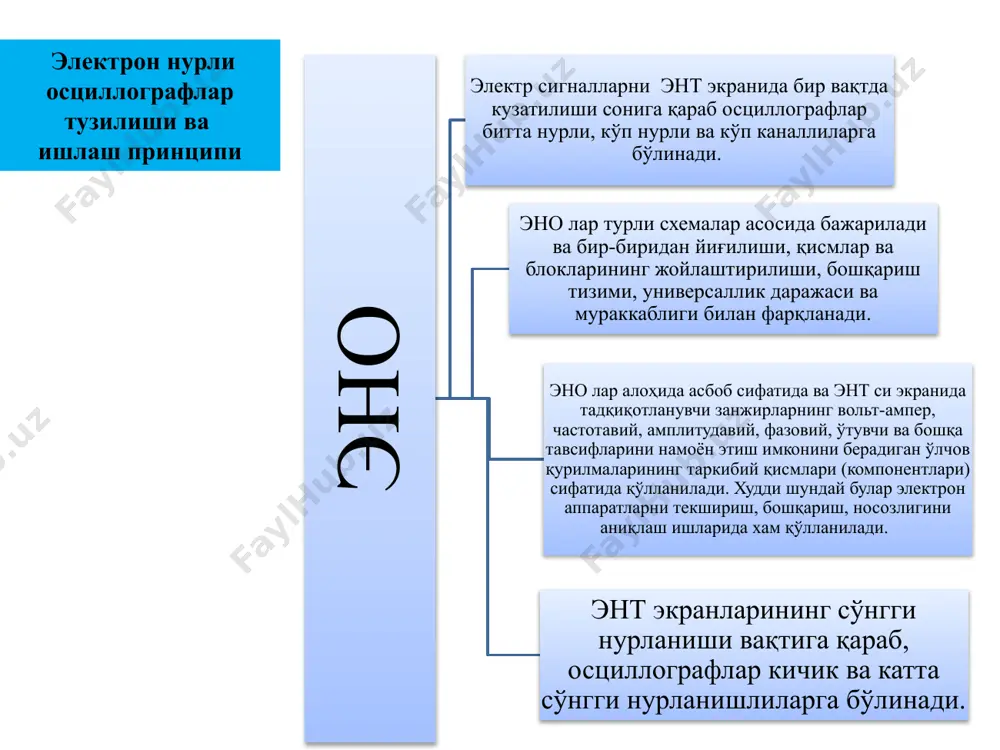

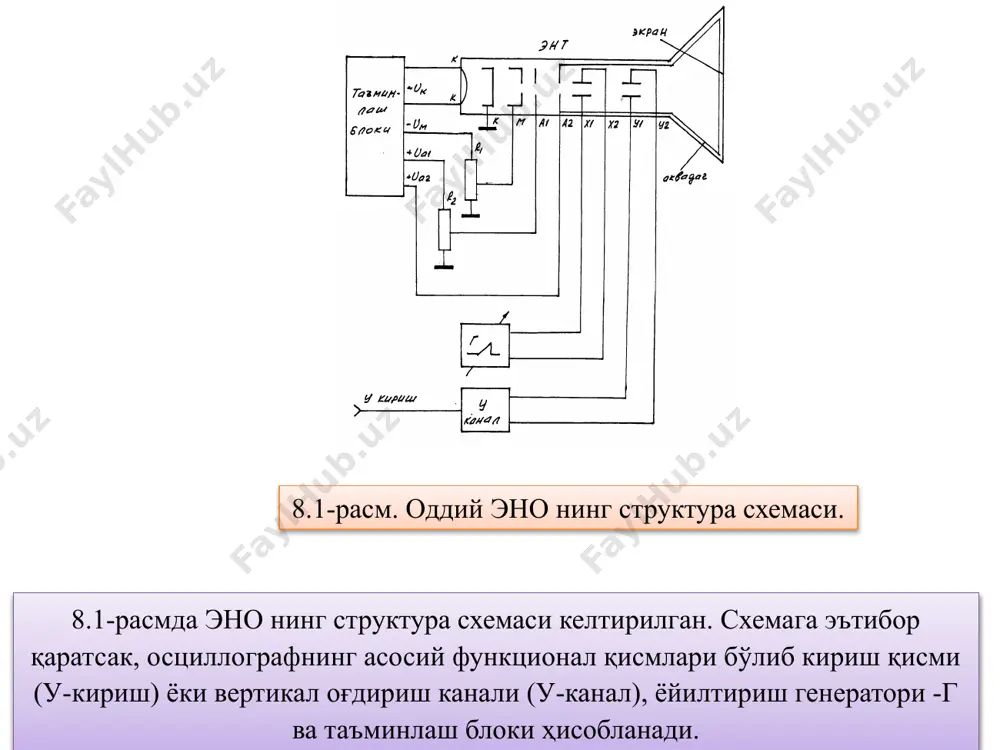

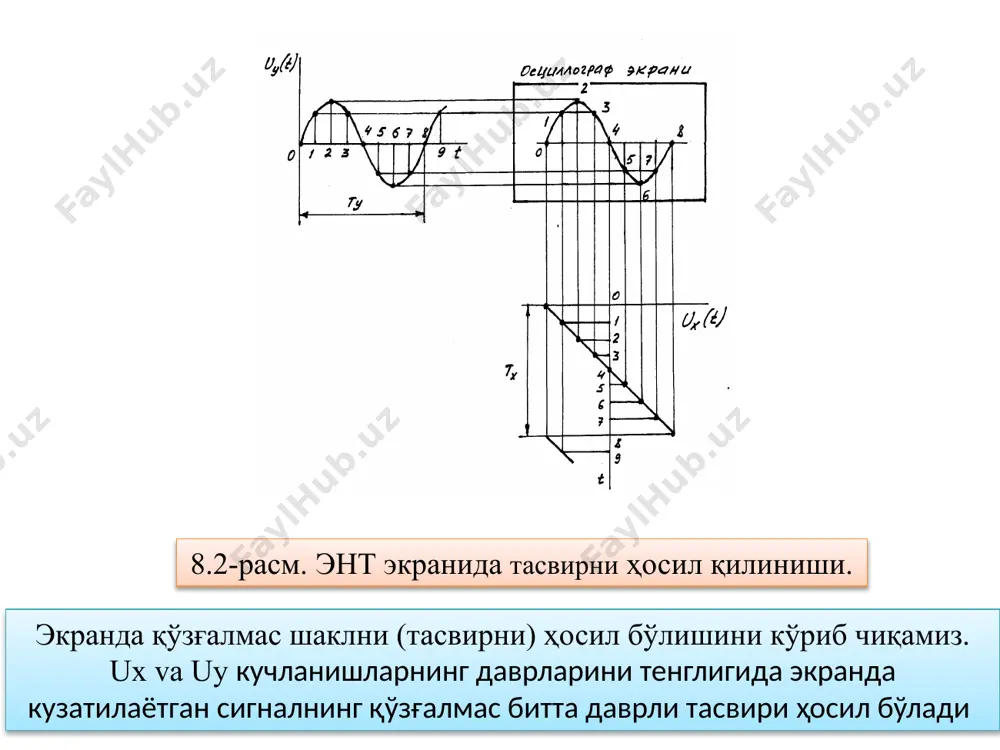

ва бошқа тавсифларини намоён этиш имконини берадиган ўлчов қурилмаларининг таркибий қисмлари (компонентлари) сифатида қўлланилади. худди шундай булар электрон аппаратларни текшириш, бошқариш, носозлигини аниқлаш ишларида хам қўлланилади. 8.1-расм. оддий эно нинг структура схемаси. 8.1-расмда эно нинг структура схемаси келтирилган. схемага эътибор қаратсак, осциллографнинг асосий функционал қисмлари бўлиб кириш қисми (у-кириш) ёки вертикал оғдириш канали (у-канал), ёйилтириш генератори -г ва таъминлаш блоки ҳисобланади. 8.2-расм. энт экранида тасвирни ҳосил қилиниши. экранда қўзғалмас шаклни (тасвирни) ҳосил бўлишини кўриб чиқамиз. ux va uy кучланишларнинг даврларини тенглигида экранда кузатилаётган сигналнинг қўзғалмас битта даврли тасвири ҳосил бўлади 8.3-расм. лиссажу шал 1. лиссажу фигуралари - шакллари ёрдамида ўлчаш. бу ерда номаълум частота намунавий частота билан солиштирилади. частотаси аниқланадиган сигнал осциллографнинг у-киришига берилади. горизонтал оғдирувчи кучайтиргич х-киришга намунавий частота ишлаб чиқарувчи генератордан кучланиш берилади. частоталар яқинлашганда экранда айланувчи эллипс тасвири ҳосил бўлади. айланма - ёйма усули. бу ерда ҳам номаълум частота маълум частота билан солиштирилади. агарда осциллографнинг иккита каналига …

3 / 9

фарқини ўлчаш чизиқли ёйма усулда икки нурли ёки электрон коммутатор билан бир нурли осциллограф қўлланилади. бу ҳолда осциллограф экранида орасидаги фаза силжиши f ўлчанадиган иккита кучланиш тасвирланади синусий кучланишлар орасидаги фазалар фарқи эллипс усулида аниқланади. частоталари бир хил бўлган u1 ва u2 кучланишлар у ва х киришга берилади.экранда эллипс тасвири пайдо бўлади фазалар фарқини ўлчаш қаршиликни ўлчаш 8.5-расм. қаршиликни ўлчаш схемаси. экранда эллипс ҳосил қилинади. сўнгра r2 ўзгартирилиб нурнинг горизонтал ва вертикал бўйича оғиши тенглаштирилади. бунда r2 даги ва zx даги кучланишлар тушувлари тенг бўлади, яъни zx нинг z модули r2 га тенглашади: z=r2 бўлади. ; ; юқорида кўриб чиқлгандан маълум бўлдики электрон осциллографлар ўлчаш амалиётида алоҳида ўрин тутади. масалан, осциллограф-мультиметр с1-107 электр сигналларнинг шаклини 0дан 5 мгц гача диапазонда кузатиш ва 0,02 дан 120 в гача (ташқи бўлувчи билан (1:10) 350 в гача) уларнинг амплитудасини ва вақт интервалларини 0,410-6 дан 1,0 с гача осциллограф режимида ўлчаш учун мўлжалланган. image1.png …

4 / 9

5 / 9
