kulachokli mexanizmlar

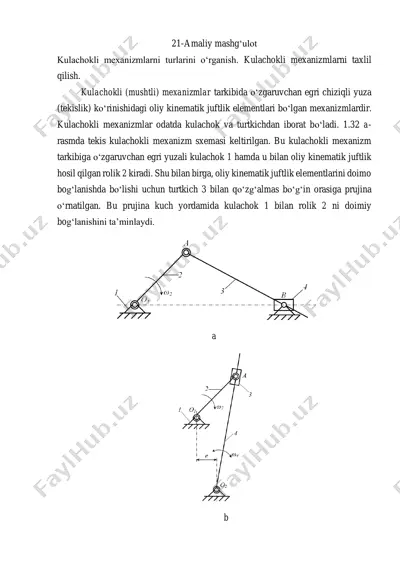

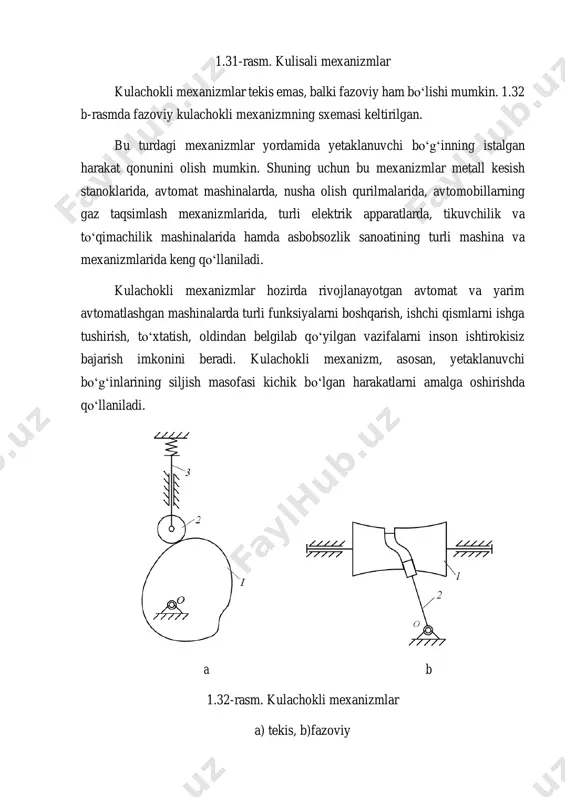

21-amaliy mashg‘ulot kulachokli mexanizmlarni turlarini o‘rganish. kulachokli mexanizmlarni taxlil qilish. kulachokli (mushtli) mexanizmlar tarkibida oʻzgaruvchan egri chiziqli yuza (tekislik) koʻrinishidagi oliy kinematik juftlik elementlari boʻlgan mexanizmlardir. kulachokli mexanizmlar odatda kulachok va turtkichdan iborat boʻladi. 1.32 a- rasmda tekis kulachokli mexanizm sxemasi keltirilgan. bu kulachokli mexanizm tarkibiga oʻzgaruvchan egri yuzali kulachok 1 hamda u bilan oliy kinematik juftlik hosil qilgan rolik 2 kiradi. shu bilan birga, oliy kinematik juftlik elementlarini doimo bogʻlanishda boʻlishi uchun turtkich 3 bilan qoʻzgʻalmas boʻgʻin orasiga prujina oʻrnatilgan. bu prujina kuch yordamida kulachok 1 bilan rolik 2 ni doimiy bogʻlanishini ta’minlaydi. a b 1.31-rasm. kulisali ...

Bu fayl PDF formatida 3 sahifadan iborat (183,7 KB). "kulachokli mexanizmlar"ni yuklab olish uchun chap tomondagi Telegram tugmasini bosing.
