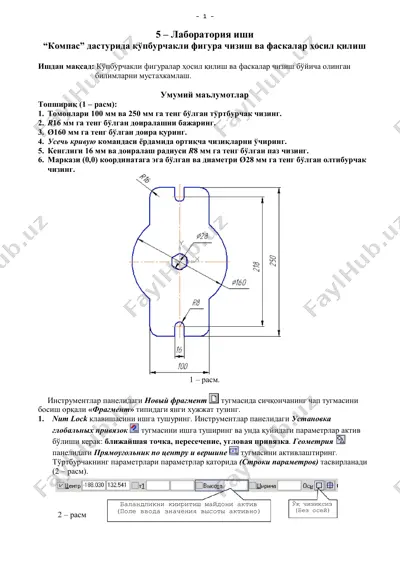

- 1 - 5 – лаборатория иши “компас” дастурида кўпбурчакли фигура чизиш ва фаскалар ҳосил қилиш ишдан мақсад: кўпбурчакли фигуралар ҳосил қилиш ва фаскалар чизиш бўйича олинган билимларни мустахкамлаш. умумий маълумотлар топшириқ (1 – расм): 1. томонлари 100 мм ва 250 мм га тенг бўлган тўртбурчак чизинг. 2. r16 мм га тенг бўлган доиралашни бажаринг. 3. ø160 мм га тенг бўлган доира қуринг. 4. усечь кривую командаси ёрдамида ортиқча чизиқларни ўчиринг. 5. кенглиги 16 мм ва доиралаш радиуси r8 мм га тенг бўлган паз чизинг. 6. маркази (0,0) координатага эга бўлган ва диаметри ø28 мм га тенг бўлган олтибурчак чизинг. 1 – расм. инструментлар панелидаги новый фрагмент тугмасида сичқончанинг чап тугмасини босиш орқали «фрагмент» типидаги янги хужжат тузинг. 1. num lock клавишасини ишга тушуринг. инструментлар панелидаги установка глобальных привязок тугмасини ишга туширинг ва унда қуйидаги параметрлар актив бўлиши керак: ближайшая точка, пересечение, угловая привязка. геометрия панелидаги прямоугольник по центру и …

2 / 6

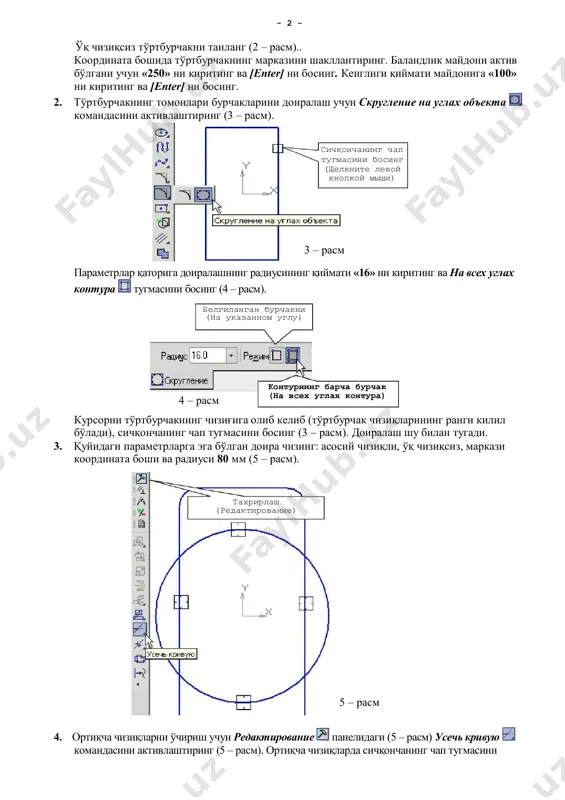

ази координата боши ва радиуси 80 мм (5 – расм). 4. ортиқча чизиқларни ўчириш учун редактирование панелидаги (5 – расм) усечь кривую командасини активлаштиринг (5 – расм). ортиқча чизиқларда сичқончанинг чап тугмасини 3 – расм сичқончанинг чап тугмасини босинг (щелкните левой кнопкой мыши) белгиланган бурчакни (на указанном углу) контурнинг барча бурчак (на всех углах контура) 4 – расм тахрирлаш (редактирование) 5 – расм - 3 - босинг (5 – расм) ва натижада ортиқча чизиқлар ўчирилади. доира учун марказий чизиқни ҳосил қилинг (обозначения панелидаги обозначение центра командаси). марказий чизмқни чизишни осонлаштириш учун текущее состояние панелидаги ортогональное черчение тугмасини активлаштиринг ёки параметрлар қаторидаги угол қисмига «0» ни ёзинг ва доиранинг марказига курсорни олиб келиб чап тугмасини босинг. 5. пазларни чизинг. бунинг учун ёрдамчи тўғри чизиқлардан фойдаланинг. пазларни параметрлари қуйидагича: кенглиги 16 мм (марказий вертикал чизиқдан 8 мм узоқликда) ва пазларнинг марказининг жойлашиши (марказий горизонтал чизиқдан 109 мм узоқликда). геометрия панелидаги параллельные прямые …

3 / 6

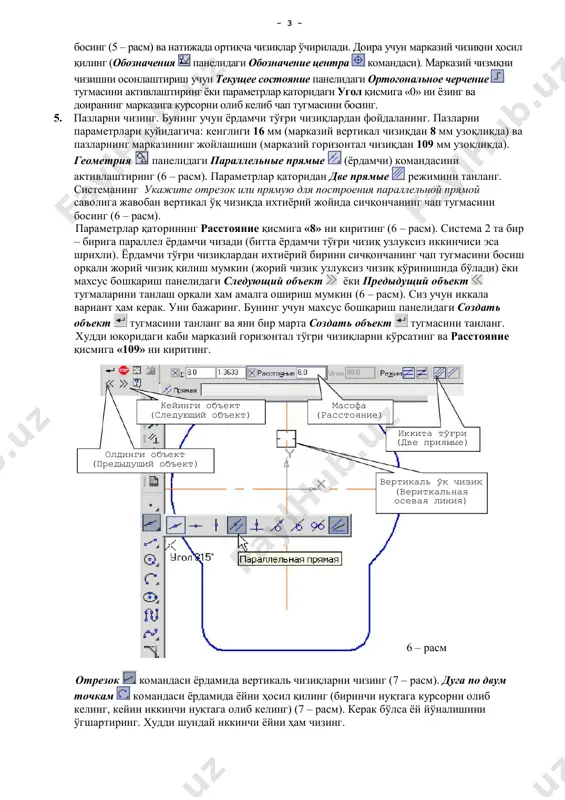

ъект тугмасини танланг. худди юқоридаги каби марказий горизонтал тўгри чизиқларни кўрсатинг ва расстояние қисмига «109» ни киритинг. отрезок командаси ёрдамида вертикаль чизиқларни чизинг (7 – расм). дуга по двум точкам командаси ёрдамида ёйни ҳосил қилинг (биринчи нуқтага курсорни олиб келинг, кейин иккинчи нуқтага олиб келинг) (7 – расм). керак бўлса ёй йўналишини ўгшартиринг. худди шундай иккинчи ёйни ҳам чизинг. кейинги объект (следующий объект) олдинги объект (предыдущий объект) масофа (расстояние) вертикаль ўқ чизиқ (вериткальная осевая линия) иккита тўғри (две приямые) 6 – расм - 4 - ёрдамчи чизиқларни ўчиринг. бунинг учун менюдан редактор - удалить - вспомогательные кривые и точки пунктини танланг. пазнинг цилиндрик қисми марказига битта (горизонтал) чизиқ чизинг (8 – расм) (обозначения панелидаги обозначение центра командаси). параметрлар қаторидаги марказий чизиқнинг типи – одна ось . курсор ёрдамида ёйни кўрсатинг ва [enter] ни босинг, курсорни марказий чизиққа олиб келинг (8 – расм) ва [enter] ни босинг. горизолтал марказий чизиқ қурилди. …

4 / 6

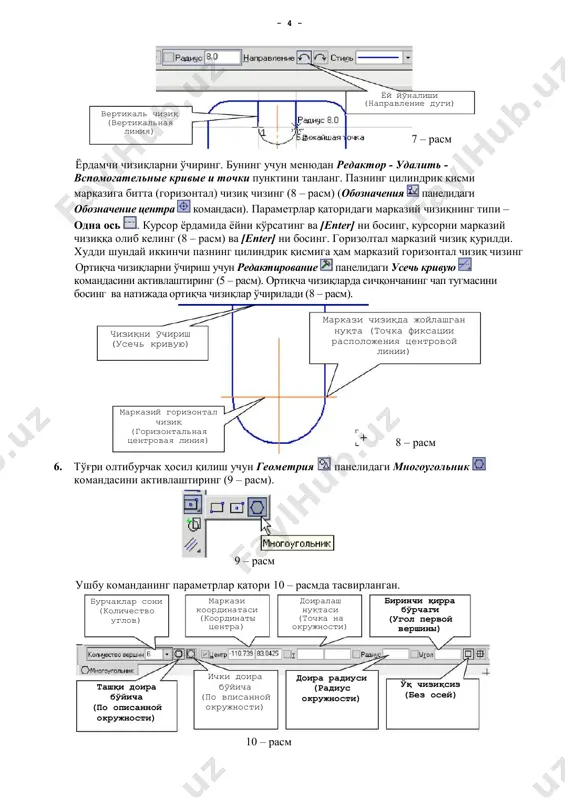

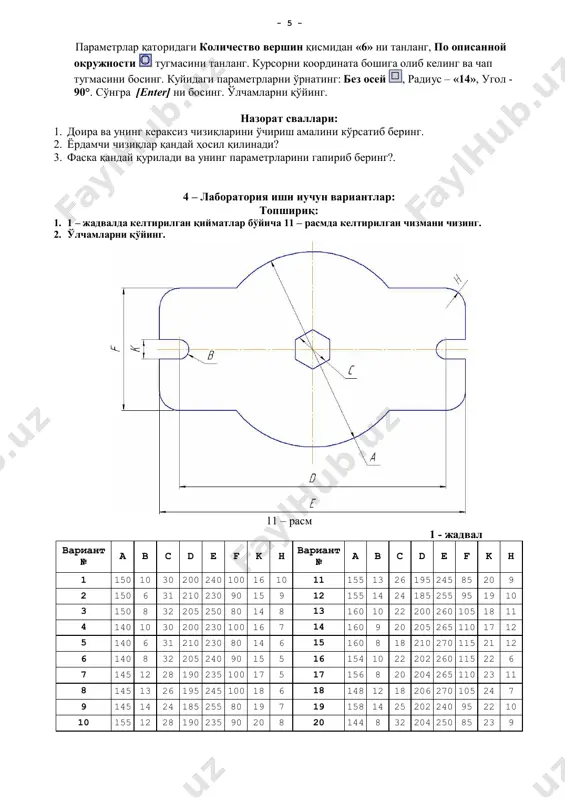

уси (радиус окружности) ташқи доира бўйича (по описанной окружности) ички доира бўйича (по вписанной окружности) - 5 - параметрлар қаторидаги количество вершин қисмидан «6» ни танланг, по описанной окружности тугмасини танланг. курсорни координата бошига олиб келинг ва чап тугмасини босинг. куйидаги параметрларни ўрнатинг: без осей , радиус – «14», угол - 90°. сўнгра [enter] ни босинг. ўлчамларни қўйинг. назорат сваллари: 1. доира ва унинг кераксиз чизиқларини ўчириш амалини кўрсатиб беринг. 2. ёрдамчи чизиқлар қандай ҳосил қилинади? 3. фаска қандай қурилади ва унинг параметрларини гапириб беринг?. 4 – лаборатория иши иучун вариантлар: топшириқ: 1. 1 – жадвалда келтирилган қийматлар бўйича 11 – расмда келтирилган чизмани чизинг. 2. ўлчамларни қўйинг. 11 – расм 1 - жадвал вариант № a b c d e f k h вариант № a b c d e f k h 1 150 10 30 200 240 100 16 10 11 155 13 26 195 245 85 …

5 / 6
