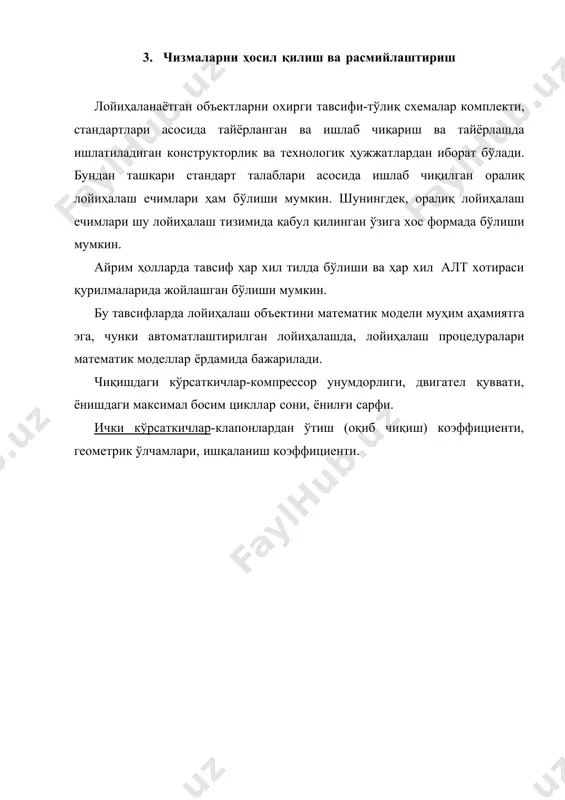

1671449606.docx чизмаларни ҳосил қилиш ва расмийлаштириш - проекциялар, кўринишлар, қирқимлар, ўлчамлар режа: 1. чизмаларни ҳосил қилиш ва расмийлаштириш 2. проекциялар, кўринишлар 3. қирқимлар, ўлчамлар 3. чизмаларни ҳосил қилиш ва расмийлаштириш лойиҳаланаётган объектларни охирги тавсифи-тўлиқ схемалар комплекти, стандартлари асосида тайёрланган ва ишлаб чиқариш ва тайёрлашда ишлатиладиган конструкторлик ва технологик ҳужжатлардан иборат бўлади. бундан ташқари стандарт талаблари асосида ишлаб чиқилган оралиқ лойиҳалаш ечимлари ҳам бўлиши мумкин. шунингдек, оралиқ лойиҳалаш ечимлари шу лойиҳалаш тизимида қабул қилинган ўзига хос формада бўлиши мумкин. айрим ҳолларда тавсиф ҳар хил тилда бўлиши ва ҳар хил алт хотираси қурилмаларида жойлашган бўлиши мумкин. бу тавсифларда лойиҳалаш объектини математик модели муҳим аҳамиятга эга, чунки автоматлаштирилган лойиҳалашда, лойиҳалаш процедуралари математик моделлар ёрдамида бажарилади. чиқишдаги кўрсаткичлар-компрессор унумдорлиги, двигател қуввати, ёнишдаги максимал босим цикллар сони, ёнилғи сарфи. ички кўрсаткичлар-клапонлардан ўтиш (оқиб чиқиш) коэффициенти, геометрик ўлчамлари, ишқаланиш коэффициенти. ташқи кўрсаткичлар-атроф муҳит ҳароратси, биринчи сўриш босқичидаги газ босими, чиқариш тизимидаги қаршиликлар. электрон кучайтиргичлар учун 1-расм. …

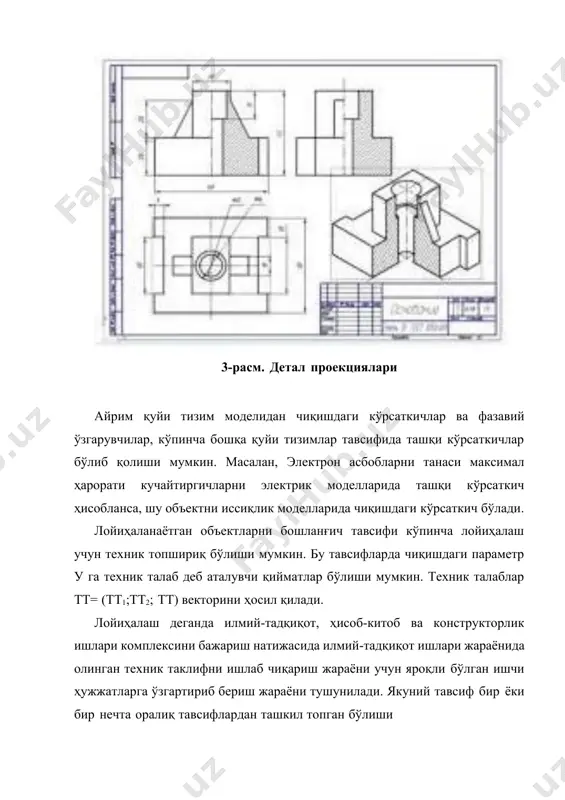

муман олганда тизимни хоссаси ички ва ташқи кўрсаткичларга боғлиқ ёки қуйидагича ёзиш мумкин. 2-расм. детал кўриниши 4. проекциялар, кўринишлар лойиҳаланаётган объектларни моделлари кўрсаткичларини ўзига хос хусусиятларини айтиб ўтиш мумкин. k-иерархик даражадаги моделлардаги ички кўрсаткичлар (элементлар кўрсаткичлари) пастки (k+1)-иерархик даражадаги моделларда чиқишдаги кўрсаткичлар бўлиб қолади. масалан, юқорида кўриб ўтган мисолдаги электрон кучайтиргични лойиҳалашда транзистор кўрсаткичлари ички кўрсаткичлар кўрсаткич ҳисобланади, шу билан бирга транзисторни ўзини лойиҳалашда чиқишдаги кўрсаткич бўлиб қолади. 3-расм. детал проекциялари айрим қуйи тизим моделидан чиқишдаги кўрсаткичлар ва фазавий ўзгарувчилар, кўпинча бошқа қуйи тизимлар тавсифида ташқи кўрсаткичлар бўлиб қолиши мумкин. масалан, электрон асбобларни танаси максимал ҳарорати кучайтиргичларни электрик моделларида ташқи кўрсаткич ҳисобланса, шу объектни иссиқлик моделларида чиқишдаги кўрсаткич бўлади. лойиҳаланаётган объектларни бошланғич тавсифи кўпинча лойиҳалаш учун техник топшириқ бўлиши мумкин. бу тавсифларда чиқишдаги параметр у га техник талаб деб аталувчи қийматлар бўлиши мумкин. техник талаблар тт= (тт1;тт2; тт) векторини ҳосил қилади. лойиҳалаш деганда илмий-тадқиқот, ҳисоб-китоб ва конструкторлик ишлари комплексини бажариш …

иҳалаш муддати ва қиймати жуда катта бўлиб кетади. шу сабабли физик тадқиқ қилиш услубларидан математик моделлаштиришга, баҳолашни эвристик усулларидан алгоритмик процедуралари ёрдамида алоҳида кўрсаткичларни аниқлаш ва ҳужжатларни тайёрлашга ўтилмоқда. ҳисоблаш математикаси қатор математик кўриниши маълум лойиҳалаш процедураларни алгоритмларини яратиш имкониятини беради. 5-расм. деталнинг қирқим кўринишлари қирқимлар деталда асосан кесилаётган қисмда берилади. деталнинг ташқи ва ички қисмларида шаклининг жойлашишига қараб унинг ўлчамларини олишда қирқим ишлатилади. қирқимларни деталнинг ҳамма юзалари бўйлаб ёки ўлчам қўйиладиган қисмининг ўзига қўйиш мумкин. қирқимлар деталнинг материалидан келиб чиқиб ҳар хил бўлиши мумкин. металларда асосан бир томонлама кўринишда бўлади. қирқим кўриниш бу деталнинг яққол тасвирини тушунишда керак бўлади. 6-расм. деталнинг қирқим кўринишлари 7-расм. механизмнинг йиғма чизмаси назорат учун саволлар: 1. чизмаларни ҳосил қилишда нималарга эътибор бериш керак? 2. чизма файлларни расмийлаштириш кетма-кетлигини сананг? 3. кўринишлардеганда нимани тушунасиз? 4. қирқимлар нима? 5. ўлчамлар нима? image6.jpeg image1.jpeg image2.jpeg image3.jpeg image4.png image5.jpeg
