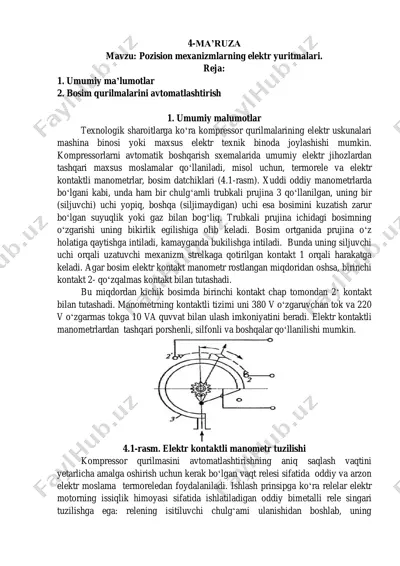

4-maʼruza mavzu: pozision mexanizmlarning elektr yuritmalari. reja: 1. umumiy maʼlumotlar 2. bosim qurilmalarini avtomatlashtirish 1. umumiy malumotlar texnologik sharoitlarga koʻra kompressor qurilmalarining elektr uskunalari mashina binosi yoki maxsus elektr texnik binoda joylashishi mumkin. kompressorlarni avtomatik boshqarish sxemalarida umumiy elektr jihozlardan tashqari maxsus moslamalar qoʻllaniladi, misol uchun, termorele va elektr kontaktli manometrlar, bosim datchiklari (4.1-rasm). xuddi oddiy manometrlarda boʻlgani kabi, unda ham bir chulgʻamli trubkali prujina 3 qoʻllanilgan, uning bir (siljuvchi) uchi yopiq, boshqa (siljimaydigan) uchi esa bosimini kuzatish zarur boʻlgan suyuqlik yoki gaz bilan bogʻliq. trubkali prujina ichidagi bosimning oʻzgarishi uning bikirlik egilishiga olib keladi. bosim ortganida prujina oʻz holatiga qaytishga intiladi, kamayganda bukilishga intiladi. bunda uning siljuvchi uchi orqali uzatuvchi mexanizm strelkaga qotirilgan kontakt 1 orqali harakatga keladi. agar bosim elektr kontakt manometr rostlangan miqdoridan oshsa, birinchi kontakt 2- qoʻzqalmas kontakt bilan tutashadi. bu miqdordan kichik bosimda birinchi kontakt chap tomondan 2ʻ kontakt bilan tutashadi. manometrning kontaktli tizimi uni …

2 / 7

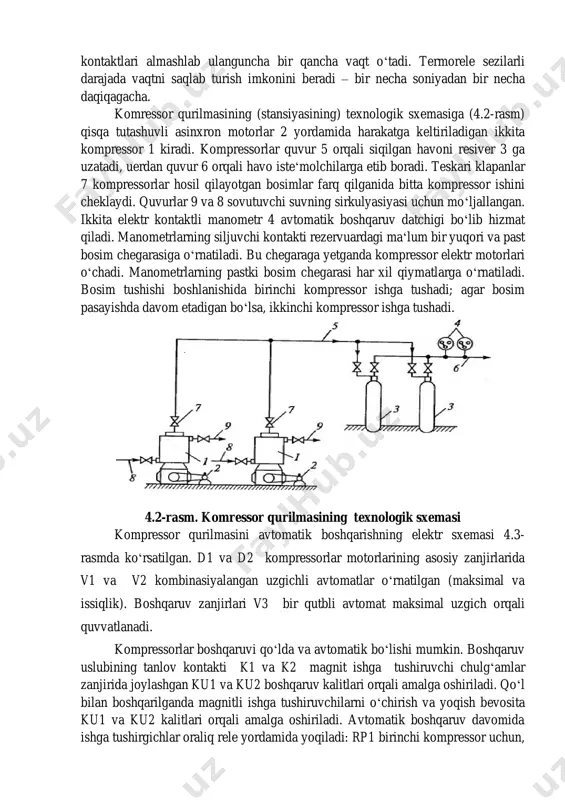

r necha soniyadan bir necha daqiqagacha. komressor qurilmasining (stansiyasining) texnologik sxemasiga (4.2-rasm) qisqa tutashuvli asinxron motorlar 2 yordamida harakatga keltiriladigan ikkita kompressor 1 kiradi. kompressorlar quvur 5 orqali siqilgan havoni resiver 3 ga uzatadi, uerdan quvur 6 orqali havo isteʻmolchilarga etib boradi. teskari klapanlar 7 kompressorlar hosil qilayotgan bosimlar farq qilganida bitta kompressor ishini cheklaydi. quvurlar 9 va 8 sovutuvchi suvning sirkulyasiyasi uchun moʻljallangan. ikkita elektr kontaktli manometr 4 avtomatik boshqaruv datchigi boʻlib hizmat qiladi. manometrlarning siljuvchi kontakti rezervuardagi maʻlum bir yuqori va past bosim chegarasiga oʻrnatiladi. bu chegaraga yetganda kompressor elektr motorlari oʻchadi. manometrlarning pastki bosim chegarasi har xil qiymatlarga oʻrnatiladi. bosim tushishi boshlanishida birinchi kompressor ishga tushadi; agar bosim pasayishda davom etadigan boʻlsa, ikkinchi kompressor ishga tushadi. 4.2-rasm. komressor qurilmasining texnologik sxemasi kompressor qurilmasini avtomatik boshqarishning elektr sxemasi 4.3- rasmda koʻrsatilgan. d1 va d2 kompressorlar motorlarining asosiy zanjirlarida v1 va v2 kombinasiyalangan uzgichli avtomatlar oʻrnatilgan (maksimal va issiqlik). …

3 / 7

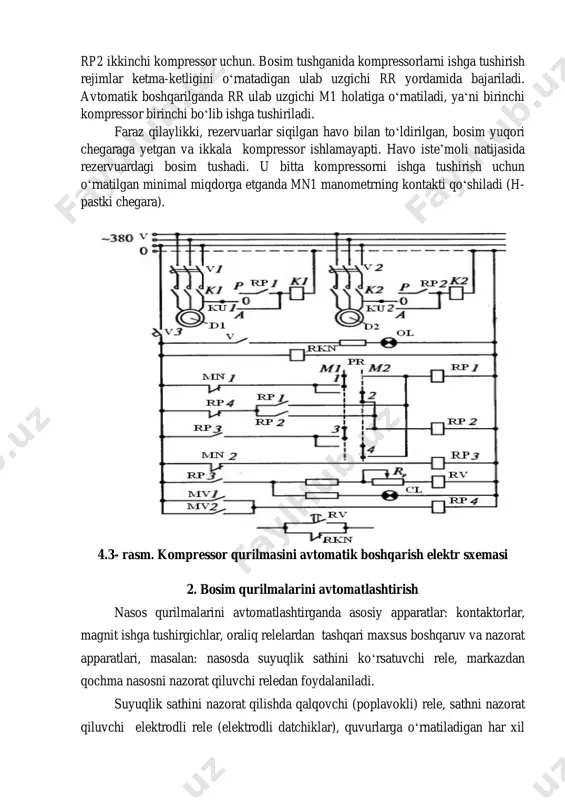

ulab uzgichi m1 holatiga oʻrnatiladi, yaʻni birinchi kompressor birinchi boʻlib ishga tushiriladi. faraz qilaylikki, rezervuarlar siqilgan havo bilan toʻldirilgan, bosim yuqori chegaraga yetgan va ikkala kompressor ishlamayapti. havo isteʼmoli natijasida rezervuardagi bosim tushadi. u bitta kompressorni ishga tushirish uchun oʻrnatilgan minimal miqdorga etganda mn1 manometrning kontakti qoʻshiladi (h- pastki chegara). 4.3- rasm. kompressor qurilmasini avtomatik boshqarish elektr sxemasi 2. bosim qurilmalarini avtomatlashtirish nasos qurilmalarini avtomatlashtirganda asosiy apparatlar: kontaktorlar, magnit ishga tushirgichlar, oraliq relelardan tashqari maxsus boshqaruv va nazorat apparatlari, masalan: nasosda suyuqlik sathini koʻrsatuvchi rele, markazdan qochma nasosni nazorat qiluvchi reledan foydalaniladi. suyuqlik sathini nazorat qilishda qalqovchi (poplavokli) rele, sathni nazorat qiluvchi elektrodli rele (elektrodli datchiklar), quvurlarga oʻrnatiladigan har xil turdagi manometrlar, sigʻimli datchiklar va radioaktiv datchiklardan foydalaniladi. suyuqlik sathini nazorat qiluvchi qalqovchi relelardan asosan agressiv boʻlmagan suyuqliklar sathini oʻlchashda foydalaniladi. quyida 3.4-rasmda suyuqlik sathini oʻlchovchi rele koʻrsatilgan. 4.4-rasm. suyuqlik sathini oʻlchovchi rele tuzilishi: a) ochiq rezervuarli; b) yopiq rezervuarli. …

4 / 7

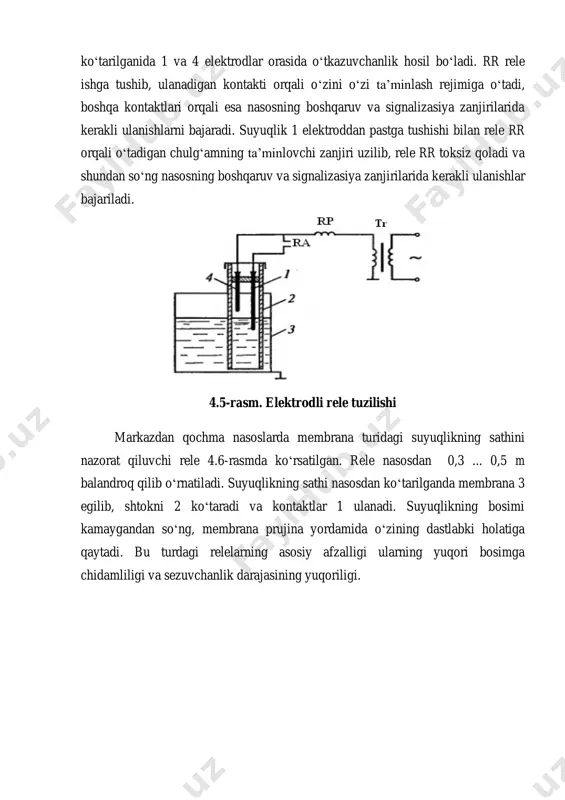

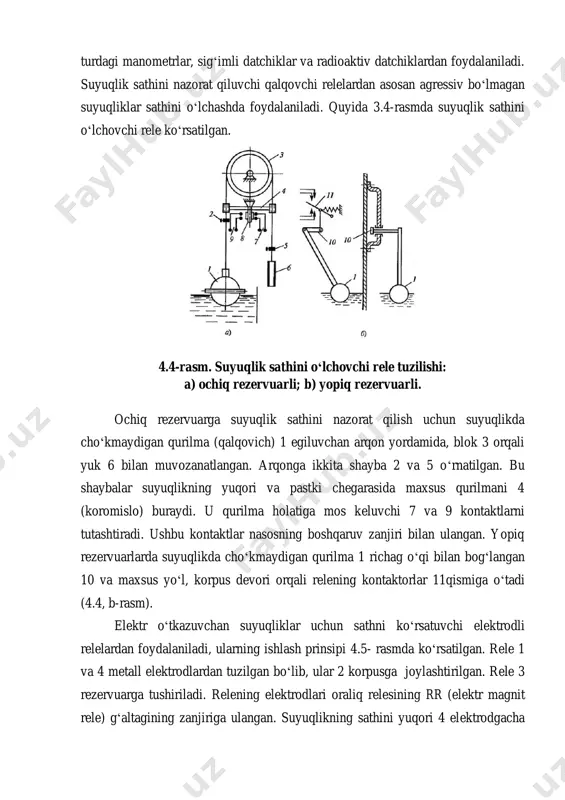

klar uchun sathni koʻrsatuvchi elektrodli relelardan foydalaniladi, ularning ishlash prinsipi 4.5- rasmda koʻrsatilgan. rele 1 va 4 metall elektrodlardan tuzilgan boʻlib, ular 2 korpusga joylashtirilgan. rele 3 rezervuarga tushiriladi. relening elektrodlari oraliq relesining rr (elektr magnit rele) gʻaltagining zanjiriga ulangan. suyuqlikning sathini yuqori 4 elektrodgacha koʻtarilganida 1 va 4 elektrodlar orasida oʻtkazuvchanlik hosil boʻladi. rr rele ishga tushib, ulanadigan kontakti orqali oʻzini oʻzi taʼminlash rejimiga oʻtadi, boshqa kontaktlari orqali esa nasosning boshqaruv va signalizasiya zanjirilarida kerakli ulanishlarni bajaradi. suyuqlik 1 elektroddan pastga tushishi bilan rele rr orqali oʻtadigan chulgʻamning taʼminlovchi zanjiri uzilib, rele rr toksiz qoladi va shundan soʻng nasosning boshqaruv va signalizasiya zanjirilarida kerakli ulanishlar bajariladi. 4.5-rasm. elektrodli rele tuzilishi markazdan qochma nasoslarda membrana turidagi suyuqlikning sathini nazorat qiluvchi rele 4.6-rasmda koʻrsatilgan. rele nasosdan 0,3 ... 0,5 m balandroq qilib oʻrnatiladi. suyuqlikning sathi nasosdan koʻtarilganda membrana 3 egilib, shtokni 2 koʻtaradi va kontaktlar 1 ulanadi. suyuqlikning bosimi kamaygandan soʻng, …

5 / 7

qalqovchi rele) qr orqali amalga oshiriladi. suyuqlikning darajasi past boʻlganda drenajni qabul qiluvchida qr relesining kontakti uzilgan va nasos oʻchiq boʻladi. suyuqlik maʻlum bir 2 darajaga koʻtarilganda qr relesining kontakti ulanib, k ishga tushirgichni ulaydi. nasos ishga tushadi va suvni haydaydi. qalqovchi relesining qr kontakti suyuqlikning sathi quyi 3 darajagacha tushguncha ulanib turadi. suyuqlik pastga tushgach ru kontaki ajralib, k magnit ishga tushirgichni uzadi va nasos toʻxtaydi. 4.7-rasm. drenaj nasosining tuzilishi (a) va uning sxemasi (b) elektr motorning qisqa tutashishdan va oʻta yuklanishdan himoyalash birlashtirilgan (maksimal va harorat) ajratuvchi b avtomat orqali amalga oshiriladi. nol himoyasini magnit ishga tushirgichni oʻzi taminlaydi. qalqovchi relesi qr pasaytiruvchi transformatorsiz ishlab, uning boshqaruv impulsi sxemaga oraliq relesiz uzatiladi. bunday oddiy sxemalardan nasos va suv toʻplanuvchi hovuzlar oraliq masofasi yaqin boʻlganda, kontaktor chulgʻami va qalqovchi releni oʻzaro ulaydigan simlardagi kuchlanishning tushishi past boʻlganda foydalaniladi. nazorat savollari 1. pozitsion maxanizmlarni ishlash prinsipi nimaga asoslangan? 2. kompressorlar …
