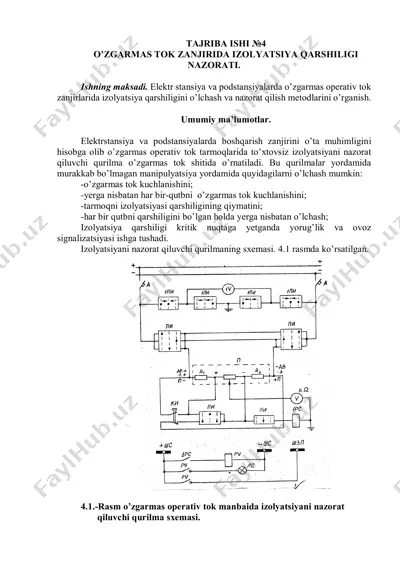

тajriba ishi №4 o’zgarmas tok zanjirida izolyatsiya qarshiligi nazorati. ishning maksadi. elektr stansiya va podstansiyalarda o’zgarmas operativ tok zanjirlarida izolyatsiya qarshiligini o’lchash va nazorat qilish metodlarini o’rganish. umumiy ma’lumotlar. elektrstansiya va podstansiyalarda boshqarish zanjirini o’ta muhimligini hisobga olib o’zgarmas operativ tok tarmoqlarida to’xtovsiz izolyatsiyani nazorat qiluvchi qurilma o’zgarmas tok shitida o’rnatiladi. bu qurilmalar yordamida murakkab bo’lmagan manipulyatsiya yordamida quyidagilarni o’lchash mumkin: -o’zgarmas tok kuchlanishini; -yerga nisbatan har bir-qutbni o’zgarmas tok kuchlanishini; -tarmoqni izolyatsiyasi qarshiligining qiymatini; -har bir qutbni qarshiligini bo’lgan holda yerga nisbatan o’lchash; izolyatsiya qarshiligi kritik nuqtaga yetganda yorug’lik va ovoz signalizatsiyasi ishga tushadi. izolyatsiyani nazorat qiluvchi qurilmaning sxemasi. 4.1 rasmda ko’rsatilgan. 4.1.-rasm o’zgarmas operativ tok manbaida izolyatsiyani nazorat qiluvchi qurilma sxemasi. izolyatsiyani nazorat qiluvchi qurilmaning sxemasini ishlashi. o’zgarmas tok tarmog’ida kuchlanishni o’lchash voltmetr 1v va o’lchovchi almashlab ulagich 1pi yordamida amalga oshiriladi. avtomat a ulangandan so’ng sxemani ikki qismiga o’zgarmas operativ tok kuchlanishi beriladi (220, 110, 60, 48 …

2 / 4

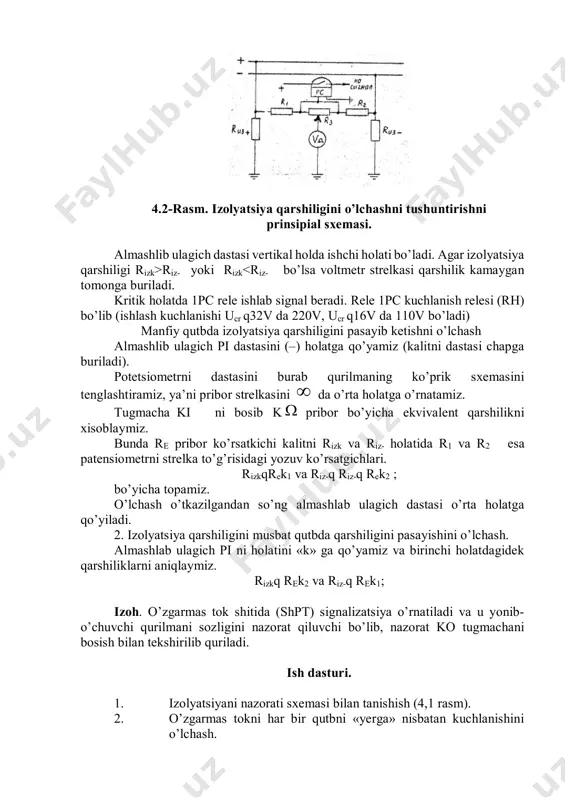

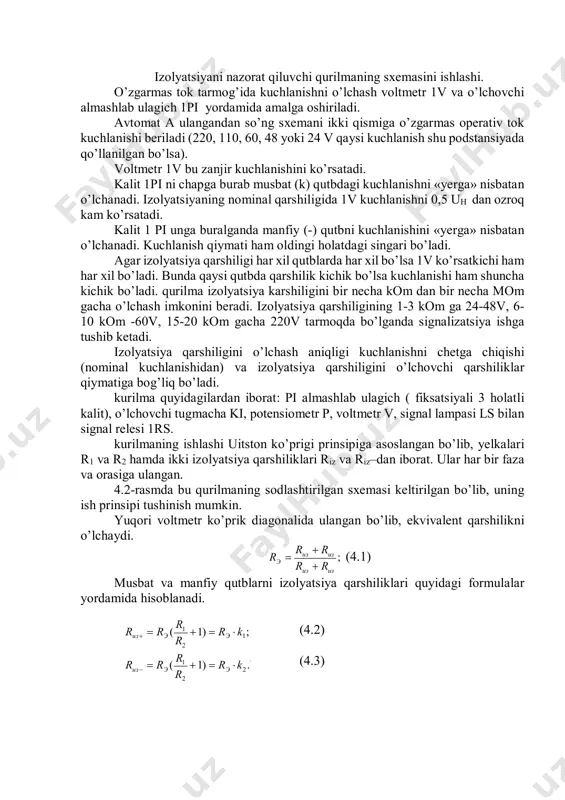

ir necha mom gacha o’lchash imkonini beradi. izolyatsiya qarshiligining 1-3 kom ga 24-48v, 6- 10 kom -60v, 15-20 kom gacha 220v tarmoqda bo’lganda signalizatsiya ishga tushib ketadi. izolyatsiya qarshiligini o’lchash aniqligi kuchlanishni chetga chiqishi (nominal kuchlanishidan) va izolyatsiya qarshiligini o’lchovchi qarshiliklar qiymatiga bog’liq bo’ladi. kurilma quyidagilardan iborat: pi almashlab ulagich ( fiksatsiyali 3 holatli kalit), o’lchovchi tugmacha ki, potensiometr p, voltmetr v, signal lampasi ls bilan signal relesi 1rs. kurilmaning ishlashi uitston ko’prigi prinsipiga asoslangan bo’lib, yelkalari r1 va r2 hamda ikki izolyatsiya qarshiliklari riz va riz–dan iborat. ular har bir faza va orasiga ulangan. 4.2-rasmda bu qurilmaning sodlashtirilgan sxemasi keltirilgan bo’lib, uning ish prinsipi tushinish mumkin. yuqori voltmetr ko’prik diagonalida ulangan bo’lib, ekvivalent qarshilikni o’lchaydi. ; изиз изиз э rr rrr    (4.1) musbat va manfiy qutblarni izolyatsiya qarshiliklari quyidagi formulalar yordamida hisoblanadi. (4.2) (4.3) . 2 2 1 1 2 1 .)1( ;)1( kr r rrr …

3 / 4

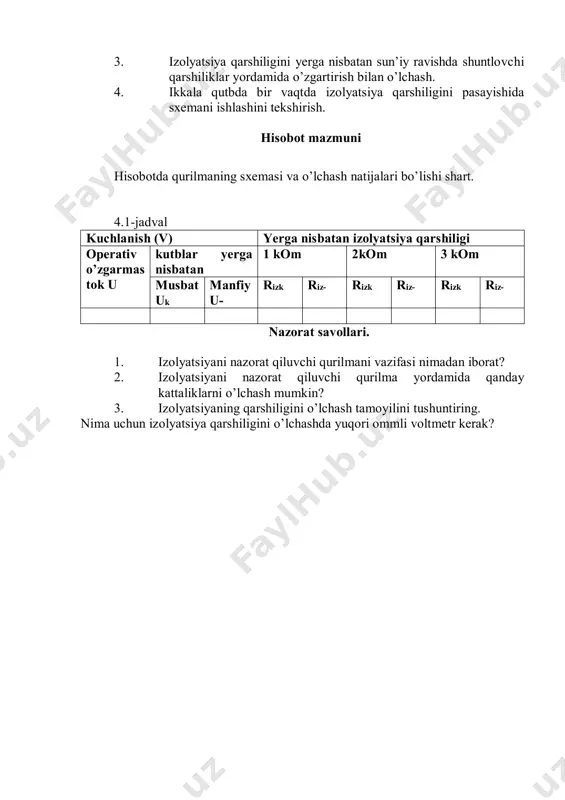

sidagi yozuv ko’rsatgichlari. rizkqrek1 va riz-q riz-q rek2 ; bo’yicha topamiz. o’lchash o’tkazilgandan so’ng almashlab ulagich dastasi o’rta holatga qo’yiladi. 2. izolyatsiya qarshiligini musbat qutbda qarshiligini pasayishini o’lchash. almashlab ulagich pi ni holatini «k» ga qo’yamiz va birinchi holatdagidek qarshiliklarni aniqlaymiz. rizkq rek2 va riz-q rek1; izoh. o’zgarmas tok shitida (shpт) signalizatsiya o’rnatiladi va u yonib- o’chuvchi qurilmani sozligini nazorat qiluvchi bo’lib, nazorat ko tugmachani bosish bilan tekshirilib quriladi. ish dasturi. 1. izolyatsiyani nazorati sxemasi bilan tanishish (4,1 rasm). 2. o’zgarmas tokni har bir qutbni «yerga» nisbatan kuchlanishini o’lchash. 3. izolyatsiya qarshiligini yerga nisbatan sun’iy ravishda shuntlovchi qarshiliklar yordamida o’zgartirish bilan o’lchash. 4. ikkala qutbda bir vaqtda izolyatsiya qarshiligini pasayishida sxemani ishlashini tekshirish. hisobot mazmuni hisobotda qurilmaning sxemasi va o’lchash natijalari bo’lishi shart. 4.1-jadval kuchlanish (v) yerga nisbatan izolyatsiya qarshiligi operativ o’zgarmas tok u kutblar yerga nisbatan 1 kom 2kom 3 kom musbat uk manfiy u- rizk riz- rizk riz- …

4 / 4
