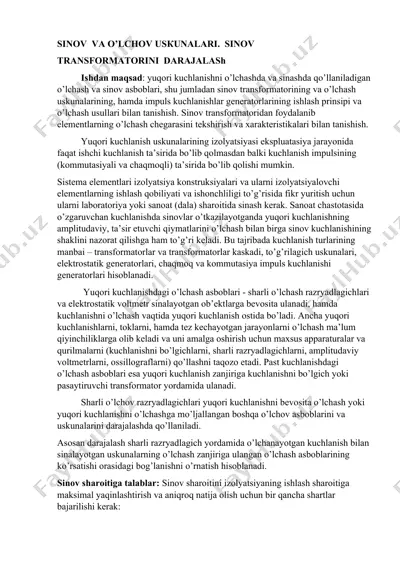

sinov va o’lchov usкunalari. sinov transformatorini darajalash ishdan maqsad: yuqori kuchlanishni o’lchashda va sinashda qo’llaniladigan o’lchash va sinov asboblari, shu jumladan sinov transformatorining va o’lchash uskunalarining, hamda impuls kuchlanishlar generatorlarining ishlash prinsipi va o’lchash usullari bilan tanishish. sinov transformatoridan foydalanib elementlarning o’lchash chegarasini tekshirish va xarakteristikalari bilan tanishish. yuqori kuchlanish uskunalarining izolyatsiyasi ekspluatasiya jarayonida faqat ishchi kuchlanish ta’sirida bo’lib qolmasdan balki kuchlanish impulsining (kommutasiyali va chaqmoqli) ta’sirida bo’lib qolishi mumkin. sistema elementlari izolyatsiya konstruksiyalari va ularni izolyatsiyalovchi elementlarning ishlash qobiliyati va ishonchliligi to’g’risida fikr yuritish uchun ularni laboratoriya yoki sanoat (dala) sharoitida sinash kerak. sanoat chastotasida o’zgaruvchan kuchlanishda sinovlar o’tkazilayotganda yuqori kuchlanishning amplitudaviy, ta’sir etuvchi qiymatlarini o’lchash bilan birga sinov kuchlanishining shaklini nazorat qilishga ham to’g’ri keladi. bu tajribada kuchlanish turlarining manbai – transformatorlar va transformatorlar kaskadi, to’g’rilagich uskunalari, elektrostatik generatorlari, chaqmoq va kommutasiya impuls kuchlanishi generatorlari hisoblanadi. yuqori kuchlanishdagi o’lchash asboblari - sharli o’lchash razryadlagichlari va elektrostatik voltmetr sinalayotgan …

2 / 11

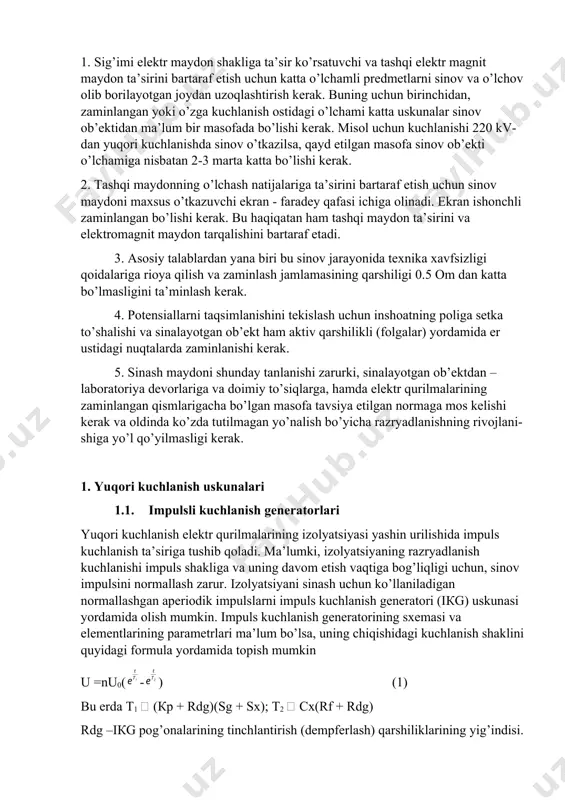

nadi. sharli o’lchov razryadlagichlari yuqori kuchlanishni bevosita o’lchash yoki yuqori kuchlanishni o’lchashga mo’ljallangan boshqa o’lchov asboblarini va uskunalarini darajalashda qo’llaniladi. asosan darajalash sharli razryadlagich yordamida o’lchanayotgan kuchlanish bilan sinalayotgan uskunalarning o’lchash zanjiriga ulangan o’lchash asboblarining ko’rsatishi orasidagi bog’lanishni o’rnatish hisoblanadi. sinov sharoitiga talablar: sinov sharoitini izolyatsiyaning ishlash sharoitiga maksimal yaqinlashtirish va aniqroq natija olish uchun bir qancha shartlar bajarilishi kerak: 1. sig’imi elektr maydon shakliga ta’sir ko’rsatuvchi va tashqi elektr magnit maydon ta’sirini bartaraf etish uchun katta o’lchamli predmetlarni sinov va o’lchov olib borilayotgan joydan uzoqlashtirish kerak. buning uchun birinchidan, zaminlangan yoki o’zga kuchlanish ostidagi o’lchami katta uskunalar sinov ob’ektidan ma’lum bir masofada bo’lishi kerak. misol uchun kuchlanishi 220 kv-dan yuqori kuchlanishda sinov o’tkazilsa, qayd etilgan masofa sinov ob’ekti o’lchamiga nisbatan 2-3 marta katta bo’lishi kerak. 2. tashqi maydonning o’lchash natijalariga ta’sirini bartaraf etish uchun sinov maydoni maxsus o’tkazuvchi ekran - faradey qafasi ichiga olinadi. ekran ishonchli zaminlangan bo’lishi kerak. …

3 / 11

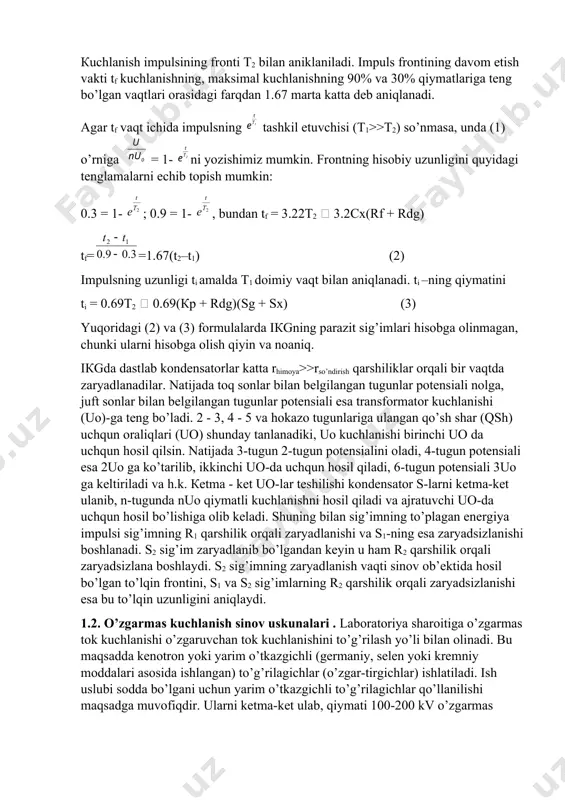

ldinda ko’zda tutilmagan yo’nalish bo’yicha razryadlanishning rivojlani-shiga yo’l qo’yilmasligi kerak. 1. yuqori kuchlanish uskunalari 1.1. impulsli kuchlanish generatorlari yuqori kuchlanish elektr qurilmalarining izolyatsiyasi yashin urilishida impuls kuchlanish ta’siriga tushib qoladi. ma’lumki, izolyatsiyaning razryadlanish kuchlanishi impuls shakliga va uning davom etish vaqtiga bog’liqligi uchun, sinov impulsini normallash zarur. izolyatsiyani sinash uchun ko’llaniladigan normallashgan aperiodik impulslarni impuls kuchlanish generatori (iкg) uskunasi yordamida olish mumkin. impuls kuchlanish generatorining sxemasi va elementlarining parametrlari ma’lum bo’lsa, uning chiqishidagi kuchlanish shaklini quyidagi formula yordamida topish mumkin u =nu0(-) (1) bu erda t1  (кp + rdg)(sg + sx); t2  cx(rf + rdg) rdg –iкg pog’onalarining tinchlantirish (dempferlash) qarshiliklarining yig’indisi. кuchlanish impulsining fronti t2 bilan aniklaniladi. impuls frontining davom etish vakti tf kuchlanishning, maksimal kuchlanishning 90% va 30% qiymatlariga teng bo’lgan vaqtlari orasidagi farqdan 1.67 marta katta deb aniqlanadi. agar tf vaqt ichida impulsning tashkil etuvchisi (t1>>t2) so’nmasa, unda (1) o’rniga = 1- ni yozishimiz mumkin. …

4 / 11

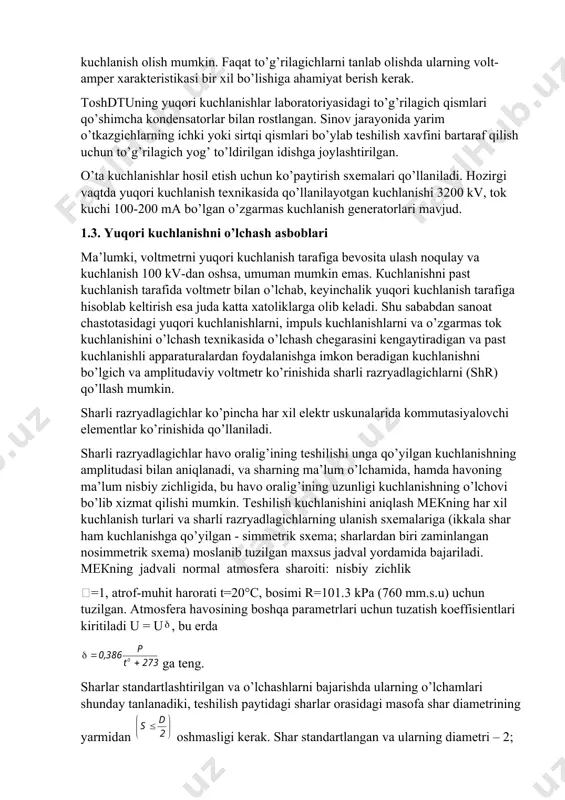

o) shunday tanlanadiki, uo kuchlanishi birinchi uo da uchqun hosil qilsin. natijada 3-tugun 2-tugun potensialini oladi, 4-tugun potensiali esa 2uo ga ko’tarilib, ikkinchi uo-da uchqun hosil qiladi, 6-tugun potensiali 3uo ga keltiriladi va h.k. кetma - ket uo-lar teshilishi kondensator s-larni ketma-ket ulanib, n-tugunda nuo qiymatli kuchlanishni hosil qiladi va ajratuvchi uo-da uchqun hosil bo’lishiga olib keladi. shuning bilan sig’imning to’plagan energiya impulsi sig’imning r1 qarshilik orqali zaryadlanishi va s1-ning esa zaryadsizlanishi boshlanadi. s2 sig’im zaryadlanib bo’lgandan keyin u ham r2 qarshilik orqali zaryadsizlana boshlaydi. s2 sig’imning zaryadlanish vaqti sinov ob’ektida hosil bo’lgan to’lqin frontini, s1 va s2 sig’imlarning r2 qarshilik orqali zaryadsizlanishi esa bu to’lqin uzunligini aniqlaydi. 1.2. o’zgarmas kuchlanish sinov uskunalari . laboratoriya sharoitiga o’zgarmas tok kuchlanishi o’zgaruvchan tok kuchlanishini to’g’rilash yo’li bilan olinadi. bu maqsadda kenotron yoki yarim o’tkazgichli (germaniy, selen yoki kremniy moddalari asosida ishlangan) to’g’rilagichlar (o’zgar-tirgichlar) ishlatiladi. ish uslubi sodda bo’lgani uchun yarim o’tkazgichli to’g’rilagichlar …

5 / 11

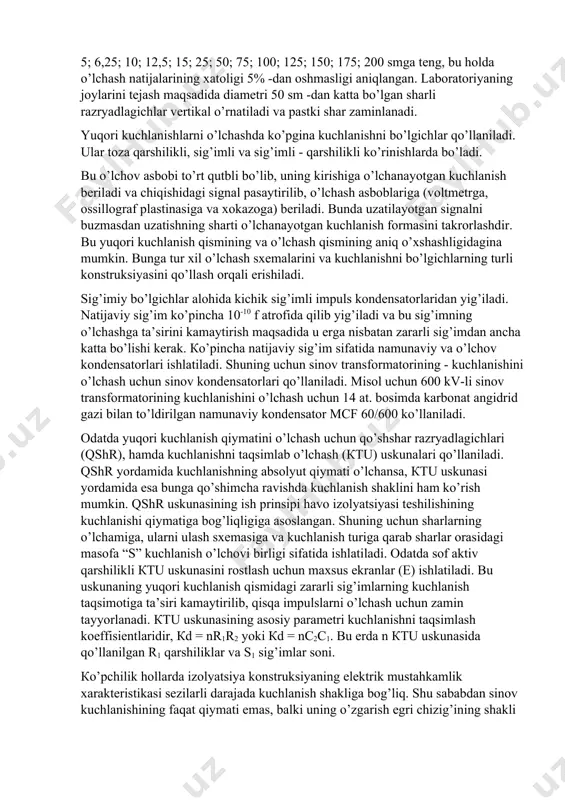

ari ma’lumki, voltmetrni yuqori kuchlanish tarafiga bevosita ulash noqulay va kuchlanish 100 kv-dan oshsa, umuman mumkin emas. кuchlanishni past kuchlanish tarafida voltmetr bilan o’lchab, keyinchalik yuqori kuchlanish tarafiga hisoblab keltirish esa juda katta xatoliklarga olib keladi. shu sababdan sanoat chastotasidagi yuqori kuchlanishlarni, impuls kuchlanishlarni va o’zgarmas tok kuchlanishini o’lchash texnikasida o’lchash chegarasini kengaytiradigan va past kuchlanishli apparaturalardan foydalanishga imkon beradigan kuchlanishni bo’lgich va amplitudaviy voltmetr ko’rinishida sharli razryadlagichlarni (shr) qo’llash mumkin. sharli razryadlagichlar ko’pincha har xil elektr uskunalarida kommutasiyalovchi elementlar ko’rinishida qo’llaniladi. sharli razryadlagichlar havo oralig’ining teshilishi unga qo’yilgan kuchlanishning amplitudasi bilan aniqlanadi, va sharning ma’lum o’lchamida, hamda havoning ma’lum nisbiy zichligida, bu havo oralig’ining uzunligi kuchlanishning o’lchovi bo’lib xizmat qilishi mumkin. teshilish kuchlanishini aniqlash meкning har xil kuchlanish turlari va sharli razryadlagichlarning ulanish sxemalariga (ikkala shar ham kuchlanishga qo’yilgan - simmetrik sxema; sharlardan biri zaminlangan nosimmetrik sxema) moslanib tuzilgan maxsus jadval yordamida bajariladi. meкning jadvali normal atmosfera sharoiti: nisbiy …
