1 / 13

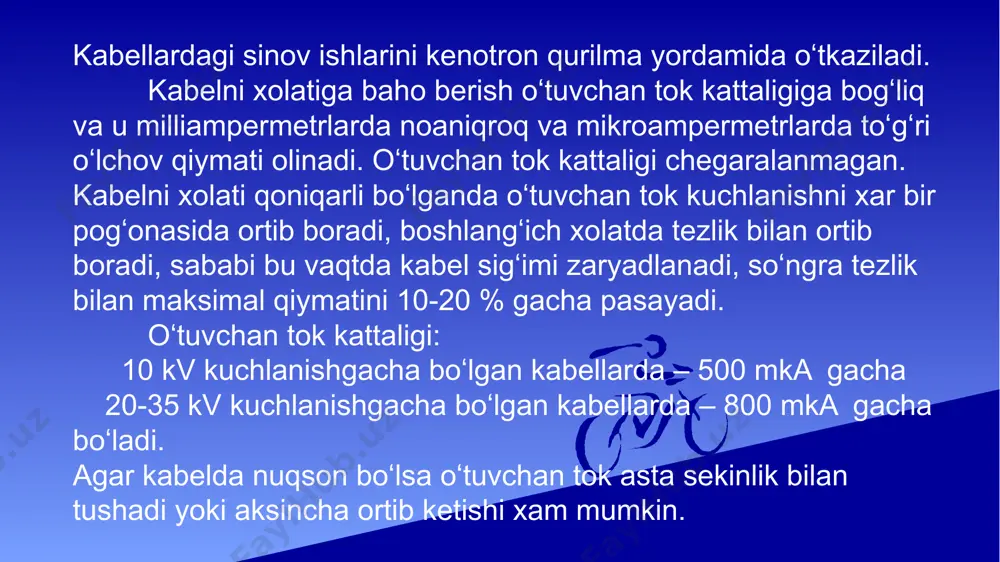

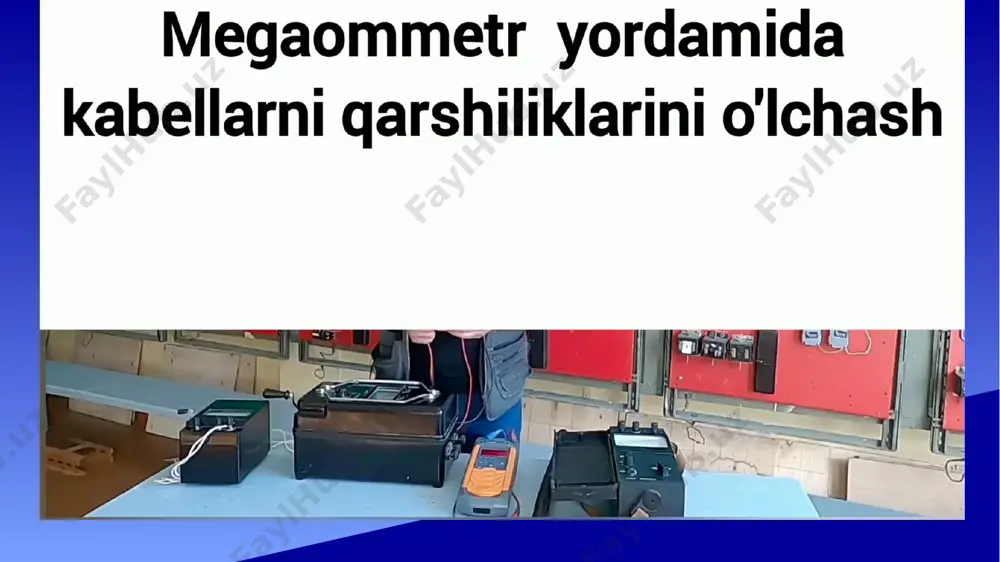

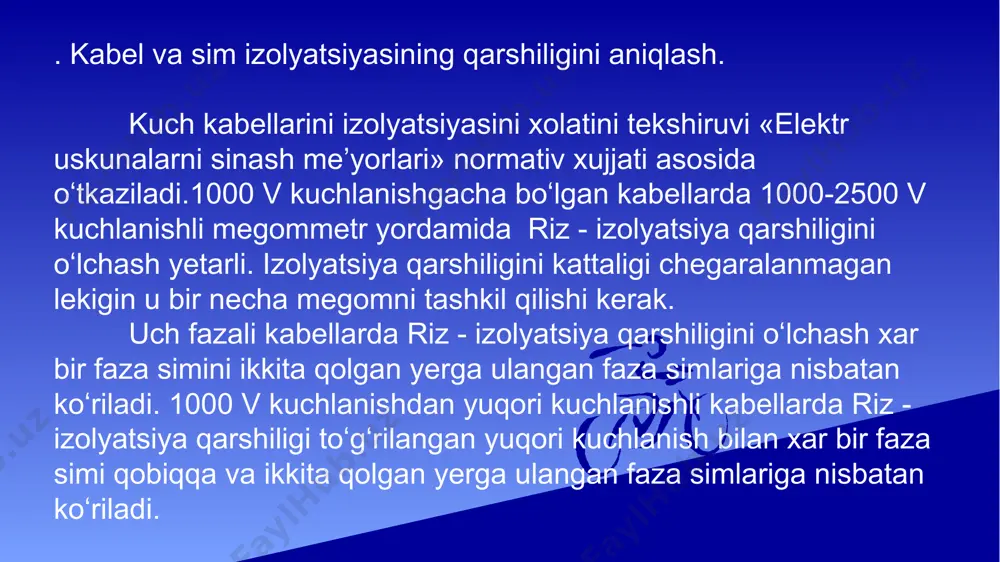

презентация powerpoint ma’ruza № 20-21 kabel va sim izolyatsiyasining qarshiligini aniqlash. reja: 1. kabel va sim izolyatsiyasining qarshiligini aniqlash. 2. qarshilikni va sig’imni magnitoelektr galvanometr (orqali) usuli bilan aniqlash. . kabel va sim izolyatsiyasining qarshiligini aniqlash. kuch kabellarini izolyatsiyasini xolatini tekshiruvi «elektr uskunalarni sinash me’yorlari» normativ xujjati asosida oʻtkaziladi.1000 v kuchlanishgacha boʻlgan kabellarda 1000-2500 v kuchlanishli megommetr yordamida riz - izolyatsiya qarshiligini oʻlchash yetarli. izolyatsiya qarshiligini kattaligi chegaralanmagan lekigin u bir necha megomni tashkil qilishi kerak. uch fazali kabellarda riz - izolyatsiya qarshiligini oʻlchash xar bir faza simini ikkita qolgan yerga ulangan faza simlariga nisbatan koʻriladi. 1000 v kuchlanishdan yuqori kuchlanishli kabellarda riz - izolyatsiya qarshiligi toʻgʻrilangan yuqori kuchlanish bilan xar bir faza simi qobiqqa va ikkita qolgan yerga ulangan faza simlariga nisbatan koʻriladi. kabellardagi sinov ishlarini kenotron qurilma yordamida oʻtkaziladi. kabelni xolatiga baho berish oʻtuvchan tok kattaligiga bogʻliq va u milliampermetrlarda noaniqroq va mikroampermetrlarda toʻgʻri oʻlchov qiymati olinadi. oʻtuvchan …

2 / 13

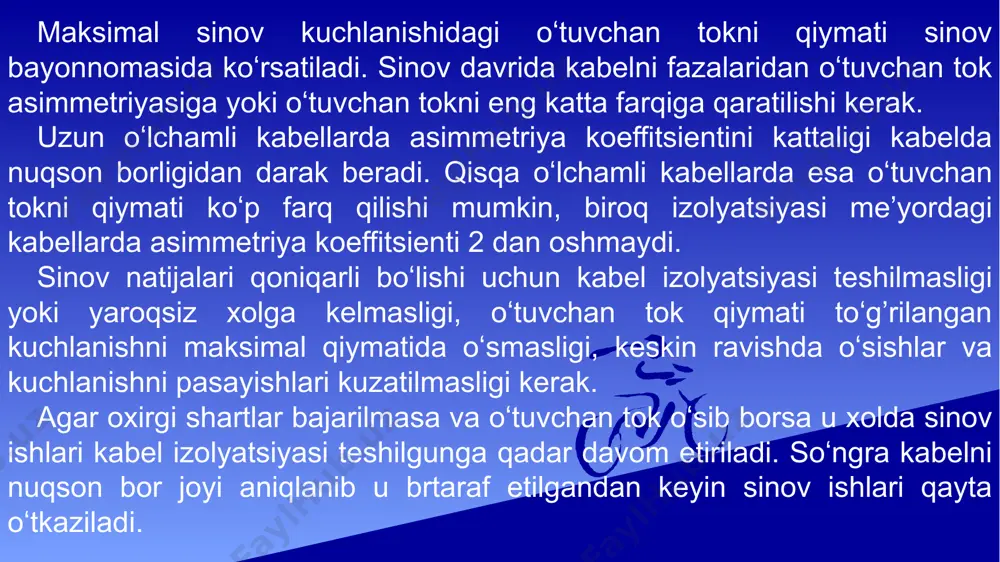

kerak. uzun oʻlchamli kabellarda asimmetriya koeffitsientini kattaligi kabelda nuqson borligidan darak beradi. qisqa oʻlchamli kabellarda esa oʻtuvchan tokni qiymati koʻp farq qilishi mumkin, biroq izolyatsiyasi me’yordagi kabellarda asimmetriya koeffitsienti 2 dan oshmaydi. sinov natijalari qoniqarli boʻlishi uchun kabel izolyatsiyasi teshilmasligi yoki yaroqsiz xolga kelmasligi, oʻtuvchan tok qiymati toʻg’rilangan kuchlanishni maksimal qiymatida oʻsmasligi, keskin ravishda oʻsishlar va kuchlanishni pasayishlari kuzatilmasligi kerak. agar oxirgi shartlar bajarilmasa va oʻtuvchan tok oʻsib borsa u xolda sinov ishlari kabel izolyatsiyasi teshilgunga qadar davom etiriladi. soʻngra kabelni nuqson bor joyi aniqlanib u brtaraf etilgandan keyin sinov ishlari qayta oʻtkaziladi. kabelda barcha sinov ishlari xavfsizlik texnikasi talablariga rioya qilingan xolda oʻtkazilishi kerak. sinov oʻtkazilayotgan joydagi kabel uchlari yoniga navbatchi qoʻyilib u kabelda sinov ishlari tugalanmaguncha xech kimni yaqin keltirmasligi kerak. bundan tashqari navbatchi sinov oʻtkazilayotgan kabelni nazorat qilishi ya’ni razryadlarni paydo boʻlishi, kuchli karonizatsiya paydo boʻlishini nazorat qilishi kerak. ushbu xolatlar esa kabelda nuqson borligidan darak beradi. …

3 / 13

li toklarni (10-14 a va undan kichik) oʻlchashga toʻgʻri keladi. bu esa maxsus moslamalar va usullarni qoʻllashni takozo etadi. oʻtgan maruzlarimizda aytdiki namuna qarshiligi toʻgʻridan-toʻgʻri yoki bilvosita usullar bilan oʻlchanadi. toʻgʻridan-toʻgʻri oʻlchovlarda lampali yoki yarim oʻtkazgichli megaometrlardan foyalaniladi. ushbu oʻlchov asboblarini koʻrsatkichlaridan qarshilikni qiymatlarini olish mumkin. oʻlchov diapozoniga qarab megaometrni mumkin boʻlgan xatolik chegarasi ±5 dan ±20 % gachani tashkil qiladi. bilvosita oʻlchovlarda namuna qarshiligi undan oʻtuvchi tokni oʻlchash va xisob kitob qilish yoʻli bilan aniqlanadi. tok (kuchlanish) qiymatini oʻlchashda yuqori sezgirlikka ega boʻlgan magnitoelektrik galvonometr, elektrostatik va elektron elektrometrlardan foydalaniladi. ushbu asboblar yuqori sezgirlikga ega boʻlganni uchun tokni 10-17 a qiymatini oʻlchash imkonini beradi (tokni bu qiymatida oʻtkazgichni koʻndalang kesimidan bor yoʻgʻi 62 dona elektron oʻtadi). toʻgʻridan-toʻgʻri ogʻish usuli. galvonometrni tokka sezgirligini si va kuchanishga sezgirligini su bilan farqlanadi. galvonometrni teskari sezgirlik qiymati uni doimiyligi deyiladi va u xam tokka ci va kuchlanishga cu bilan farqlanadi. galvonometrni si tokka …

4 / 13

ni galvogometr yordamida toʻgʻridan-toʻgʻri og’ish va solishtirish usuli bilan aniqlash sxemasi namuna qarshiligi rx ni oʻlchash uchun oʻlchov yacheykasini elektrodlari v, i, z uchlariga ulanadi. namunani oʻlash sxemasi ρv yoki ρs solishtirma qarshiliklarni oʻlchashga bogʻliq. sinov davrida manba kuchlanishini asta-sekinlik bilan me’yorda koʻrsatilgan eng yuqori qiymatigacha koʻtariladi. sinov oʻtkazilayotgan material namunasi zanjirga qiymati 1 mom ga teng boʻlgan r0 rezistor bilan ketma-ket ulanadi.tok qiymatini oʻlchash uchun zanjirga bir nechta chegarali rsh shunt bilan ta’minlangan galvonometr ulangan. zanjir barqoror oʻzgarmas kuchlanish manbidan ta’minlangan. manba kuchlanishi 0 dan 5000 v oraligida boshqariladi va voltmetr v yordamida nazorat qilinadi. namunaga berilayotgan kuchlanish qutblari p1 ulagich bilan almashtiriladi. galvonometrdan oʻlchov elektrodi i ga boruvchi simlar ekranlangan, ekran esa yerlangan boʻlishi kerak. galvonometrni sezgirligini shuntni u yoki bu chegaralari bilan oʻzgartirish mumkin. n- shunt soni qatori va u quyidagicha: 10-4, 10-3, 10-2, 10-1, 1 n- galvonometr tokini zajir tokiga nisbatini bildiradi qattiq va suyuq dielektriklar …

5 / 13

rx ni talab qilingan toʻg’ri oʻlchovini olish uchun kuchlanish manbi u ni va shuntni xatoligi 0,5 % dan katta boʻlmasligi, rezistorniki 1 % dan kichik boʻlishi kerak. solishtirsh usuli bu usul xam yuqoridagi usulni bir koʻrinishi boʻlib faqat oʻlchash usuli va xisob kitoblarda farq qiladi ya’ni zanjirdagi tok kuchi ikki marta oʻlchanadi: birinchi marta namuna ulangan xolda va ikkinchi marta namuna qisqa tutashtirilgan xolda, bu vaqtda kuchlanish oʻzgartirilmay ushlab turiladi. kondensatorni zaryadlash usuli bu usul xam yuqoridagi usul kabi namuna qarshiligi bilvosita undan oqib oʻtayotgan tok qiymatini oʻlchash yoʻli bilan aniqlanadi, bu usulda namuna bilan ketma-ket kondensator ulangan. media1.mp4 image1.png image2.jpeg /docprops/thumbnail.jpeg
