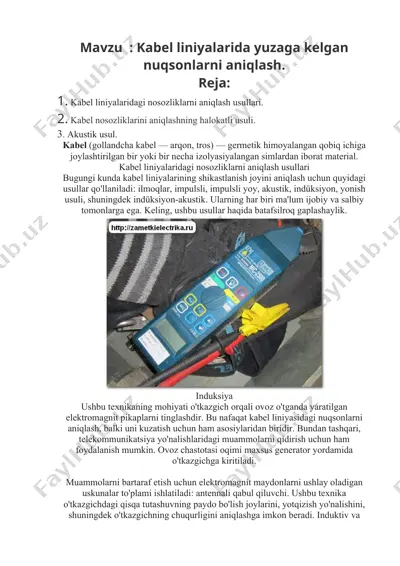

mavzu : kabel liniyalarida yuzaga kelgan nuqsonlarni aniqlash. reja: 1. kabel liniyalaridagi nosozliklarni aniqlash usullari. 2. kabel nosozliklarini aniqlashning halokatli usuli. 3. akustik usul. kabel (gollandcha kabel — arqon, tros) — germetik himoyalangan qobiq ichiga joylashtirilgan bir yoki bir necha izolyasiyalangan simlardan iborat material. kabel liniyalaridagi nosozliklarni aniqlash usullari bugungi kunda kabel liniyalarining shikastlanish joyini aniqlash uchun quyidagi usullar qo'llaniladi: ilmoqlar, impulsli, impulsli yoy, akustik, indüksiyon, yonish usuli, shuningdek indüksiyon-akustik. ularning har biri ma'lum ijobiy va salbiy tomonlarga ega. keling, ushbu usullar haqida batafsilroq gaplashaylik. induksiya ushbu texnikaning mohiyati o'tkazgich orqali ovoz o'tganda yaratilgan elektromagnit pikaplarni tinglashdir. bu nafaqat kabel liniyasidagi nuqsonlarni aniqlash, balki uni kuzatish uchun ham asosiylaridan biridir. bundan tashqari, telekommunikatsiya yo'nalishlaridagi muammolarni qidirish uchun ham foydalanish mumkin. ovoz chastotasi oqimi maxsus generator yordamida o'tkazgichga kiritiladi. muammolarni bartaraf etish uchun elektromagnit maydonlarni ushlay oladigan uskunalar to'plami ishlatiladi: antennali qabul qiluvchi. ushbu texnika o'tkazgichdagi qisqa tutashuvning paydo bo'lish joylarini, …

2 / 6

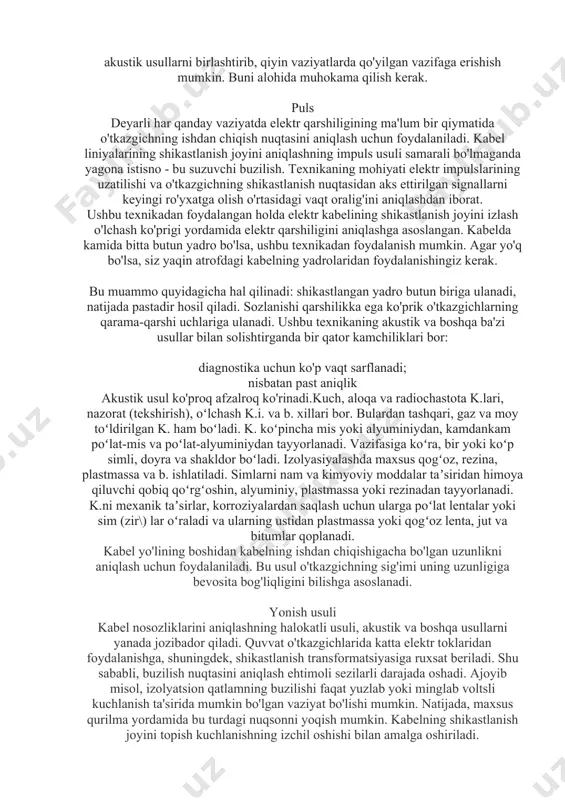

aniqlashdan iborat. ushbu texnikadan foydalangan holda elektr kabelining shikastlanish joyini izlash o'lchash ko'prigi yordamida elektr qarshiligini aniqlashga asoslangan. kabelda kamida bitta butun yadro bo'lsa, ushbu texnikadan foydalanish mumkin. agar yo'q bo'lsa, siz yaqin atrofdagi kabelning yadrolaridan foydalanishingiz kerak. bu muammo quyidagicha hal qilinadi: shikastlangan yadro butun biriga ulanadi, natijada pastadir hosil qiladi. sozlanishi qarshilikka ega ko'prik o'tkazgichlarning qarama-qarshi uchlariga ulanadi. ushbu texnikaning akustik va boshqa ba'zi usullar bilan solishtirganda bir qator kamchiliklari bor: diagnostika uchun ko'p vaqt sarflanadi; nisbatan past aniqlik akustik usul ko'proq afzalroq ko'rinadi.kuch, aloqa va radiochastota k.lari, nazorat (tekshirish), oʻlchash k.i. va b. xillari bor. bulardan tashqari, gaz va moy toʻldirilgan k. ham boʻladi. k. koʻpincha mis yoki alyuminiydan, kamdankam poʻlat-mis va poʻlat-alyuminiydan tayyorlanadi. vazifasiga koʻra, bir yoki koʻp simli, doyra va shakldor boʻladi. izolyasiyalashda maxsus qogʻoz, rezina, plastmassa va b. ishlatiladi. simlarni nam va kimyoviy moddalar taʼsiridan himoya qiluvchi qobiq qoʻrgʻoshin, alyuminiy, plastmassa yoki rezinadan tayyorlanadi. …

3 / 6

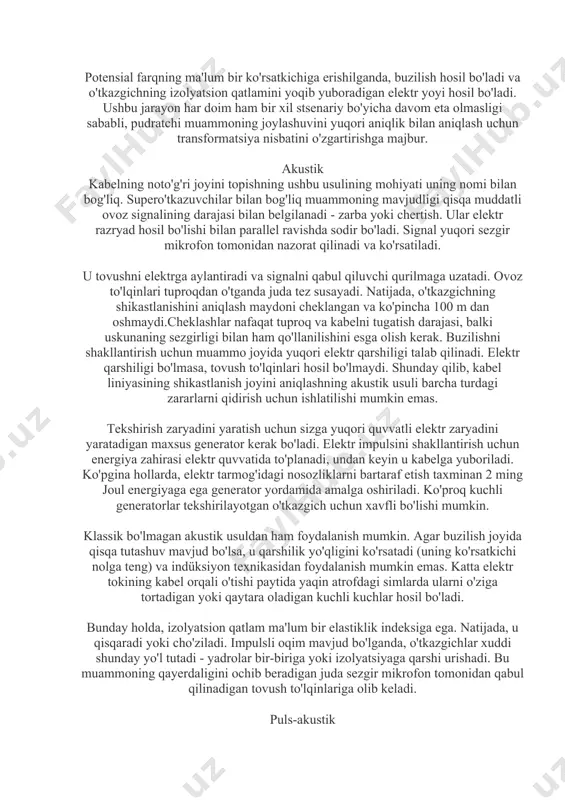

zlab yoki minglab voltsli kuchlanish ta'sirida mumkin bo'lgan vaziyat bo'lishi mumkin. natijada, maxsus qurilma yordamida bu turdagi nuqsonni yoqish mumkin. kabelning shikastlanish joyini topish kuchlanishning izchil oshishi bilan amalga oshiriladi. potensial farqning ma'lum bir ko'rsatkichiga erishilganda, buzilish hosil bo'ladi va o'tkazgichning izolyatsion qatlamini yoqib yuboradigan elektr yoyi hosil bo'ladi. ushbu jarayon har doim ham bir xil stsenariy bo'yicha davom eta olmasligi sababli, pudratchi muammoning joylashuvini yuqori aniqlik bilan aniqlash uchun transformatsiya nisbatini o'zgartirishga majbur. akustik kabelning noto'g'ri joyini topishning ushbu usulining mohiyati uning nomi bilan bog'liq. supero'tkazuvchilar bilan bog'liq muammoning mavjudligi qisqa muddatli ovoz signalining darajasi bilan belgilanadi - zarba yoki chertish. ular elektr razryad hosil bo'lishi bilan parallel ravishda sodir bo'ladi. signal yuqori sezgir mikrofon tomonidan nazorat qilinadi va ko'rsatiladi. u tovushni elektrga aylantiradi va signalni qabul qiluvchi qurilmaga uzatadi. ovoz to'lqinlari tuproqdan o'tganda juda tez susayadi. natijada, o'tkazgichning shikastlanishini aniqlash maydoni cheklangan va ko'pincha 100 m dan oshmaydi.cheklashlar …

4 / 6

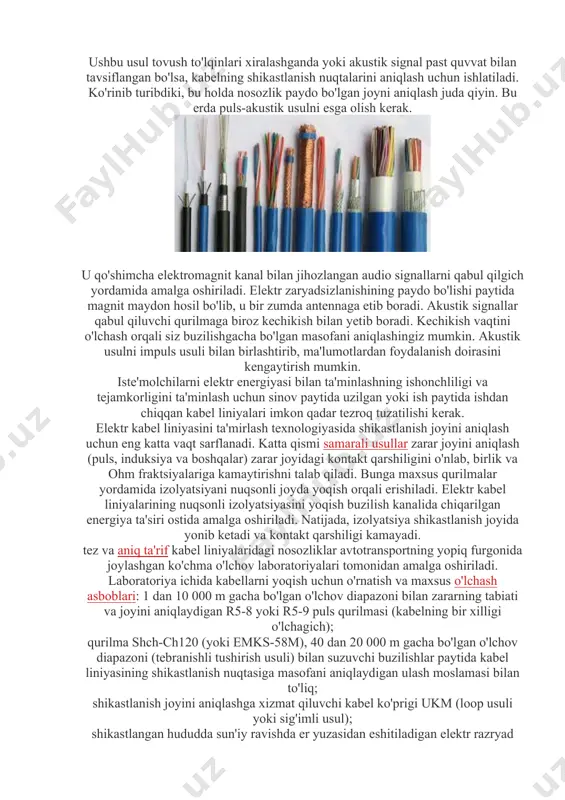

aga ega generator yordamida amalga oshiriladi. ko'proq kuchli generatorlar tekshirilayotgan o'tkazgich uchun xavfli bo'lishi mumkin. klassik bo'lmagan akustik usuldan ham foydalanish mumkin. agar buzilish joyida qisqa tutashuv mavjud bo'lsa, u qarshilik yo'qligini ko'rsatadi (uning ko'rsatkichi nolga teng) va indüksiyon texnikasidan foydalanish mumkin emas. katta elektr tokining kabel orqali o'tishi paytida yaqin atrofdagi simlarda ularni o'ziga tortadigan yoki qaytara oladigan kuchli kuchlar hosil bo'ladi. bunday holda, izolyatsion qatlam ma'lum bir elastiklik indeksiga ega. natijada, u qisqaradi yoki cho'ziladi. impulsli oqim mavjud bo'lganda, o'tkazgichlar xuddi shunday yo'l tutadi - yadrolar bir-biriga yoki izolyatsiyaga qarshi urishadi. bu muammoning qayerdaligini ochib beradigan juda sezgir mikrofon tomonidan qabul qilinadigan tovush to'lqinlariga olib keladi. puls-akustik ushbu usul tovush to'lqinlari xiralashganda yoki akustik signal past quvvat bilan tavsiflangan bo'lsa, kabelning shikastlanish nuqtalarini aniqlash uchun ishlatiladi. ko'rinib turibdiki, bu holda nosozlik paydo bo'lgan joyni aniqlash juda qiyin. bu erda puls-akustik usulni esga olish kerak. u qo'shimcha elektromagnit kanal …

5 / 6

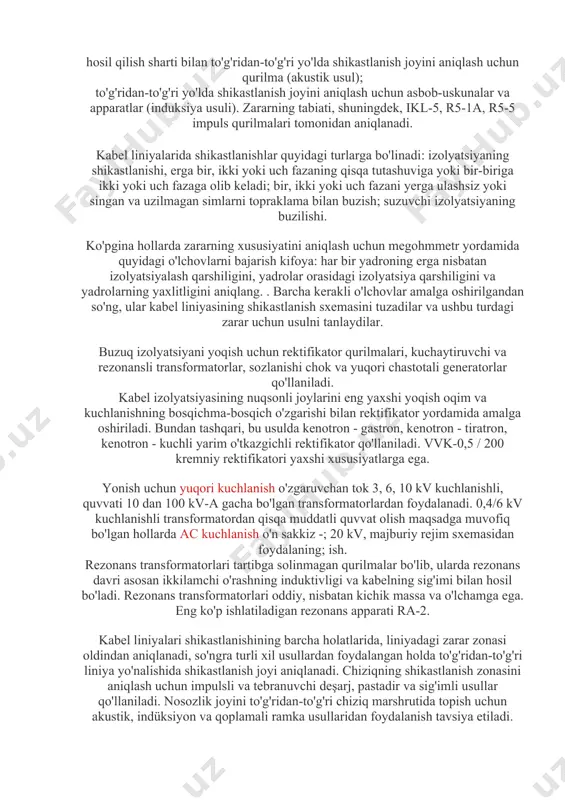

t sarflanadi. katta qismi samarali usullar zarar joyini aniqlash (puls, induksiya va boshqalar) zarar joyidagi kontakt qarshiligini o'nlab, birlik va ohm fraktsiyalariga kamaytirishni talab qiladi. bunga maxsus qurilmalar yordamida izolyatsiyani nuqsonli joyda yoqish orqali erishiladi. elektr kabel liniyalarining nuqsonli izolyatsiyasini yoqish buzilish kanalida chiqarilgan energiya ta'siri ostida amalga oshiriladi. natijada, izolyatsiya shikastlanish joyida yonib ketadi va kontakt qarshiligi kamayadi. tez va aniq ta'rif kabel liniyalaridagi nosozliklar avtotransportning yopiq furgonida joylashgan ko'chma o'lchov laboratoriyalari tomonidan amalga oshiriladi. laboratoriya ichida kabellarni yoqish uchun o'rnatish va maxsus o'lchash asboblari: 1 dan 10 000 m gacha bo'lgan o'lchov diapazoni bilan zararning tabiati va joyini aniqlaydigan r5-8 yoki r5-9 puls qurilmasi (kabelning bir xilligi o'lchagich); qurilma shch-ch120 (yoki emks-58m), 40 dan 20 000 m gacha bo'lgan o'lchov diapazoni (tebranishli tushirish usuli) bilan suzuvchi buzilishlar paytida kabel liniyasining shikastlanish nuqtasiga masofani aniqlaydigan ulash moslamasi bilan to'liq; shikastlanish joyini aniqlashga xizmat qiluvchi kabel ko'prigi ukm (loop usuli …
