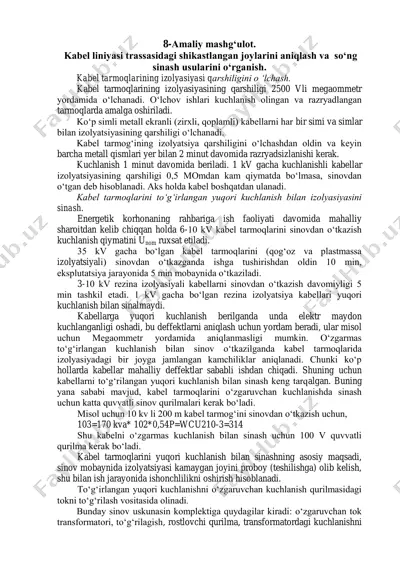

8-amaliy mashg‘ulot. kabel liniyasi trassasidagi shikastlangan joylarini aniqlash va so‘ng sinash usularini o‘rganish. kabel tarmoqlarining izolyasiyasi qarshiligini o ‘lchash. kabel tarmoqlarining izolyasiyasining qarshiligi 2500 vli megaommetr yordamida o‘lchanadi. o‘lchov ishlari kuchlanish olingan va razryadlangan tarmoqlarda amalga oshiriladi. ko‘p simli metall ekranli (zirxli, qoplamli) kabellarni har bir simi va simlar bilan izolyatsiyasining qarshiligi o‘lchanadi. kabel tarmog‘ining izolyatsiya qarshiligini o‘lchashdan oldin va keyin barcha metall qismlari yer bilan 2 minut davomida razryadsizlanishi kerak. kuchlanish 1 minut davomida beriladi. 1 kv gacha kuchlanishli kabellar izolyatsiyasining qarshiligi 0,5 momdan kam qiymatda bo‘lmasa, sinovdan o‘tgan deb hisoblanadi. aks holda kabel boshqatdan ulanadi. kabel tarmoqlarini to‘g‘irlangan yuqori kuchlanish bilan izolyasiyasini sinash. energetik korhonaning rahbariga ish faoliyati davomida mahalliy sharoitdan kelib chiqqan holda 6-10 kv kabel tarmoqlarini sinovdan o‘tkazish kuchlanish qiymatini unom ruxsat etiladi. 35 kv gacha bo‘lgan kabel tarmoqlarini (qog‘oz va plastmassa izolyatsiyali) sinovdan o‘tkazganda ishga tushirishdan oldin 10 min, eksplutatsiya jarayonida 5 min mobaynida o‘tkaziladi. …

2 / 5

lanishda sinash uchun katta quvvatli sinov qurilmalari kerak bo‘ladi. misol uchun 10 kv li 200 m kabel tarmog‘ini sinovdan o‘tkazish uchun, 103=170 kva* 102*0,54p=wcu210-3=314 shu kabelni o‘zgarmas kuchlanish bilan sinash uchun 100 v quvvatli qurilma kerak bo‘ladi. kabel tarmoqlarini yuqori kuchlanish bilan sinashning asosiy maqsadi, sinov mobaynida izolyatsiyasi kamaygan joyini proboy (teshilishga) olib kelish, shu bilan ish jarayonida ishonchlilikni oshirish hisoblanadi. to‘g‘irlangan yuqori kuchlanishni o‘zgaruvchan kuchlanish qurilmasidagi tokni to‘g‘rilash vositasida olinadi. bunday sinov uskunasin komplektiga quydagilar kiradi: o‘zgaruvchan tok transformatori, to‘g‘rilagish, rostlovchi qurilma, transformatordagi kuchlanishni nazorat qilish uchun va ulchov asboblari. rostlovchi qurilma transformatrning kuchlanishini noldan sinov kuchlanishigacha bir tekis oshirishni ta’minlab berish kerak. rostlovchi qurilma zanjirida ko‘rinib turuvchi kontaktlarning uzilish kammutatsion apparatlari bilan birga avtomatlar, saqlagichlar kuchlanishi tavsiya etiladi. ular transformatrdagi qisqa tutashuvdan himoya qiladi. o‘lchov asbobi siqib chiqish toklarini o‘lchaydi va o‘lchash ko‘lami 0,5-1 dan 1000 mka gacha bo‘lish kerak. barcha statsionar va harakatdagi sinov uskunalari quydagi talablarga …

3 / 5

uchta fazani birdaniga sizish (utechka) to‘plamini o‘lchash bilan birga sinash ruhsat etiladi. barcha sinov ishlarida zirx va qoplam yerga ulangan bo‘lishi kerak. sinov paytida sinov kuchlanishini sekin asta ko‘tariladi. kerak bo‘lgn qiymatgacha ko‘tariladi va sinov vaqtida o‘zgarmas qilib ushlab turiladi. vaqtni kuchlanish kerakli bo‘lgan qiymatga ko‘tarilgandan so‘ng xisoblanadi. sinov paytida sizish (utechka) toklarining qiymatiga e’tibor berib turish kerak, mka yordamida yozib olinadi. kabel tarmog‘i sinov paytida muftalarda tokning qiymati, tok sakrashlari yuz bermasa, sinovdan o‘tdi deb hisoblanadi. agar toklarning qiymati normadan katta bo‘lsa, ular ishga quyilish mumkin, lekin yo‘l muddatini qisqartirish kerak. agar toklar oshib ketsa, sinov muddati 15 minutgacha oshiriladi, agar teshilish yuz bermasa, kabel tarmog‘i bir oydan so‘ng ishga ruxsat beriladi. agar toklarning qiymati va fazalardagi farqi katta bo‘lsa, kabel ohirlari, muftalar ko‘rib chiqiladi va qayta sinov o‘tkaziladi. har bir sinovdan keyin megaommetr bilan izolyatsiyaning qarshiligi o‘lchanadi.(2500 v) kabel tarmoqlarini butinligini tekshirish va fazirovka qilish. kabelning butinligini megaommetr …

4 / 5

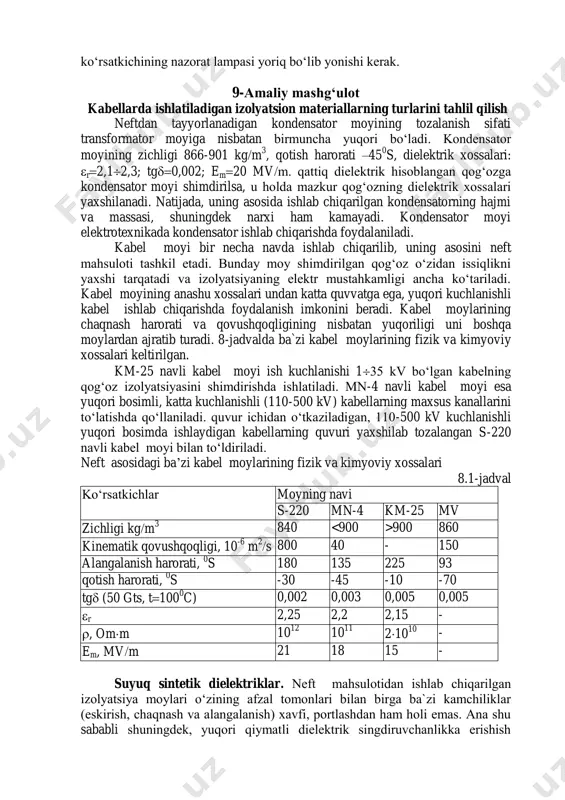

i bo‘ladi. kondensator moyining zichligi 866-901 kgm 3 , qotish harorati –45 0 s, dielektrik xossalari: r2,12,3; tg0,002; em20 mvm. qattiq dielektrik hisoblangan qog‘ozga kondensator moyi shimdirilsa, u holda mazkur qog‘ozning dielektrik xossalari yaxshilanadi. natijada, uning asosida ishlab chiqarilgan kondensatorning hajmi va massasi, shuningdek narxi ham kamayadi. kondensator moyi elektrotexnikada kondensator ishlab chiqarishda foydalaniladi. kabel moyi bir necha navda ishlab chiqarilib, uning asosini neft mahsuloti tashkil etadi. bunday moy shimdirilgan qog‘oz o‘zidan issiqlikni yaxshi tarqatadi va izolyatsiyaning elektr mustahkamligi ancha ko‘tariladi. kabel moyining anashu xossalari undan katta quvvatga ega, yuqori kuchlanishli kabel ishlab chiqarishda foydalanish imkonini beradi. kabel moylarining chaqnash harorati va qovushqoqligining nisbatan yuqoriligi uni boshqa moylardan ajratib turadi. 8-jadvalda ba`zi kabel moylarining fizik va kimyoviy xossalari keltirilgan. km-25 navli kabel moyi ish kuchlanishi 135 kv bo‘lgan kabelning qog‘oz izolyatsiyasini shimdirishda ishlatiladi. mn-4 navli kabel moyi esa yuqori bosimli, katta kuchlanishli (110-500 kv) kabellarning maxsus kanallarini to‘latishda qo‘llaniladi. quvur …

5 / 5

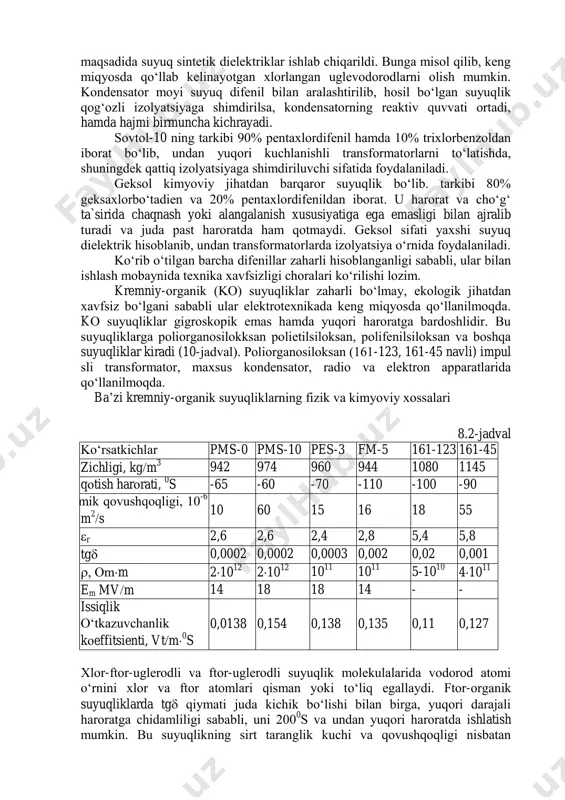

ashdan ham hоli emas. ana shu sababli shuningdek, yuqоri qiymatli dielektrik singdiruvchanlikka erishish maqsadida suyuq sintetik dielektriklar ishlab chiqarildi. bunga misоl qilib, keng miqyosda qo‘llab kelinayotgan xlоrlangan uglevоdоrоdlarni оlish mumkin. kоndensatоr mоyi suyuq difenil bilan aralashtirilib, hоsil bo‘lgan suyuqlik qоg‘оzli izоlyatsiyaga shimdirilsa, kоndensatоrning reaktiv quvvati оrtadi, hamda hajmi birmuncha kichrayadi. sоvtоl-10 ning tarkibi 90% pentaxlоrdifenil hamda 10% trixlоrbenzоldan ibоrat bo‘lib, undan yuqоri kuchlanishli transfоrmatоrlarni to‘latishda, shuningdek qattiq izоlyatsiyaga shimdiriluvchi sifatida fоydalaniladi. geksоl kimyoviy jihatdan barqarоr suyuqlik bo‘lib. tarkibi 80% geksaxlоrbo‘tadien va 20% pentaxlоrdifenildan ibоrat. u harоrat va cho‘g‘ ta`sirida chaqnash yoki alangalanish xususiyatiga ega emasligi bilan ajralib turadi va juda past harоratda ham qоtmaydi. geksоl sifati yaxshi suyuq dielektrik hisоblanib, undan transfоrmatоrlarda izоlyatsiya o‘rnida fоydalaniladi. ko‘rib o‘tilgan barcha difenillar zaharli hisоblanganligi sababli, ular bilan ishlash mоbaynida texnika xavfsizligi chоralari ko‘rilishi lоzim. kremniy-оrganik (kо) suyuqliklar zaharli bo‘lmay, ekоlоgik jihatdan xavfsiz bo‘lgani sababli ular elektrоtexnikada keng miqyosda qo‘llanilmоqda. kо suyuqliklar gigrоskоpik emas …
