амалий машғулот "частота ўзгарткич - асинхрон мотор" тизимида минимум статор токи тахлили

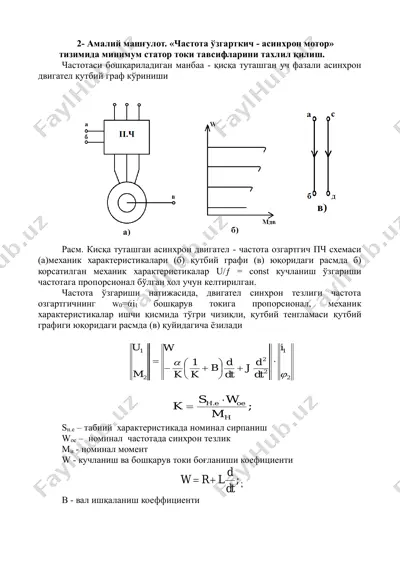

2- амалий машғулот. «частота ўзгарткич - асинхрон мотор» тизимида минимум статор токи тавсифларини тахлил қилиш. частотаси бошқариладиган манбаа - қисқа туташган уч фазали асинхрон двигател қутбий граф кўриниши расм. кисқа туташган асинхрон двигател - частота озгартгич пч схемаси (а)механик характеристикалари (б) қутбий графи (в) юқоридаги расмда б) корсатилган механик характеристикалар u/ƒ = const кучланиш ўзгариши частотага пропорсионал бўлган хол учун келтирилган. частота ўзгариши натижасида, двигател синхрон тезлиги частота озгартгичнинг w0=αi1 бошқарув токига пропорсионал, механик характеристикалар ишчи қисмида тўгри чизиқли, қутбий тенгламаси қутбий графиги юқоридаги расмда (в) қуйидагича ёзилади 2 1 2 2 2 1 1   i dt d j dt d b kk w m u          ;. h oeeh …
