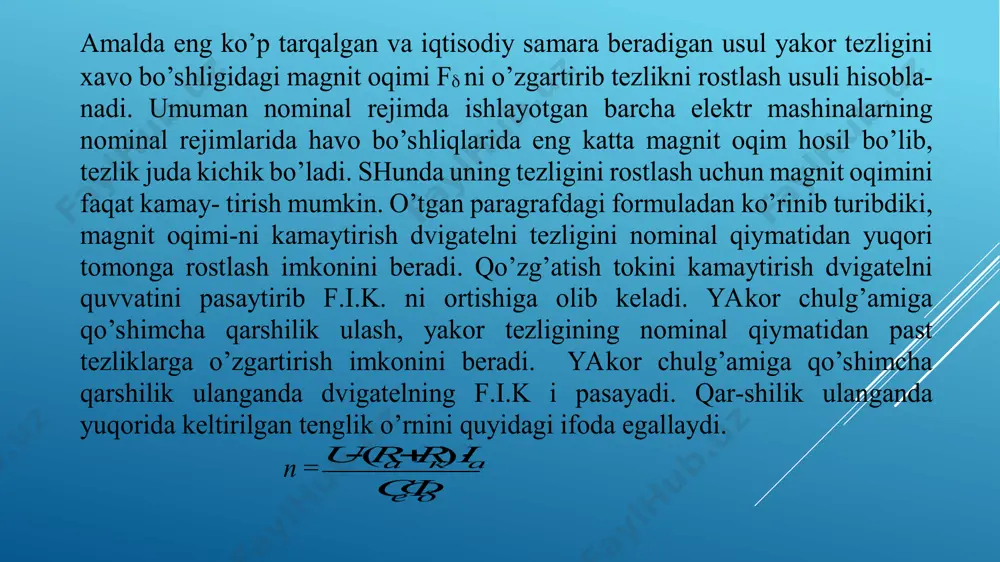

o’td aylanishlar chastotasini rostlash va tormozlash. o’td aylanishlar chastotasini rostlash va tormozlash. reja 1. o’zgarmas tok mashinasining sovutish sistemasi 2. o’td larini tormozlash image1.emf image2.emf image3.emf image4.emf image5.emf image6.emf amalda eng ko’p tarqalgan va iqtisodiy samara beradigan usul yakor tezligini xavo bo’shligidagi magnit oqimi f  ni o’zgartirib tezlikni rostlash usuli hisobla- nadi. umuman nominal rejimda ishlayotgan barcha elektr mashinalarning nominal rejimlarida havo bo’shliqlarida eng katta magnit oqim hosil bo’lib, tezlik juda kichik bo’ladi. shunda uning tezligini rostlash uchun magnit oqimini faqat kamay- tirish mumkin. o’tgan paragrafdagi formuladan ko’rinib turibdiki, magnit oqimi-ni kamaytirish dvigatelni tezligini nominal qiymatidan yuqori tomonga rostlash imkonini beradi. qo’zg’atish tokini kamaytirish dvigatelni quvvatini pasaytirib f.i.k. ni ortishiga olib keladi. yakor chulg’amiga qo’shimcha qarshilik ulash, yakor tezligining nominal qiymatidan past tezliklarga o’zgartirish imkonini beradi. yakor chulg’amiga qo’shimcha qarshilik ulanganda dvigatelning f.i.k i pasayadi. qar-shilik ulanganda yuqorida keltirilgan tenglik o’rnini quyidagi ifoda egallaydi. n =  фc irru …

2 / 6

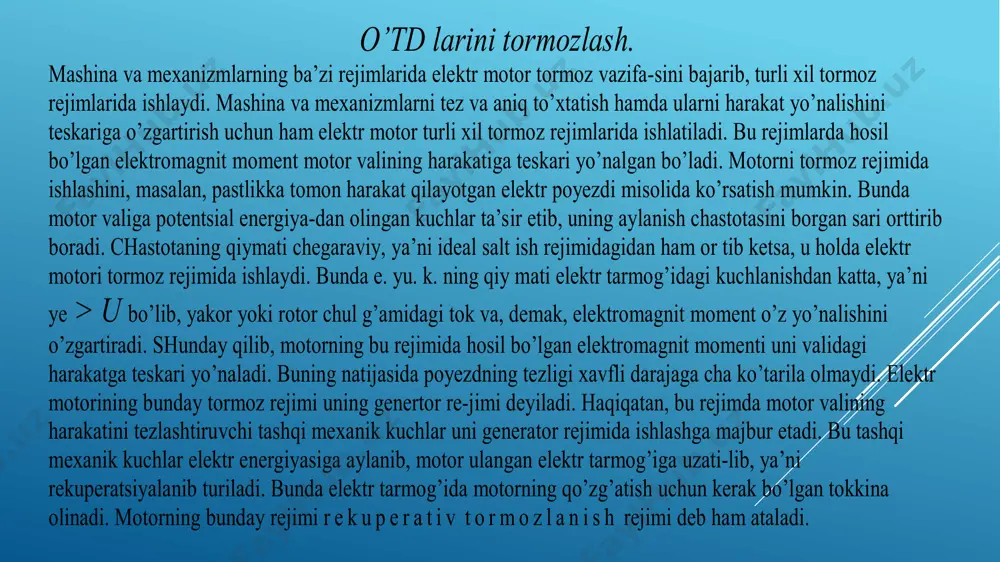

ori bo’ladi. o’td larini tormozlash. mashina va mexanizmlarning ba’zi rejimlarida elektr motor tormoz vazifa-sini bajarib, turli xil tormoz rejimlarida ishlaydi. mashina va mexanizmlarni tez va aniq to’xtatish hamda ularni harakat yo’nalishini teskariga o’zgartirish uchun ham elektr motor turli xil tormoz rejimlarida ishlatiladi. bu rejimlarda hosil bo’lgan elektromagnit moment motor valining harakatiga teskari yo’nalgan bo’ladi. motorni tormoz rejimida ishlashini, masalan, pastlikka tomon harakat qilayotgan elektr poyezdi misolida ko’rsatish mumkin. bunda motor valiga potentsial energiya-dan olingan kuchlar ta’sir etib, uning aylanish chastotasini borgan sari orttirib boradi. chastotaning qiymati chegaraviy, ya’ni ideal salt ish rejimidagidan ham or tib ketsa, u holda elektr motori tormoz rejimida ishlaydi. bunda e. yu. k. ning qiy mati elektr tarmog’idagi kuchlanishdan katta, ya’ni ye > u bo’lib, yakor yoki rotor chul g’amidagi tok va, demak, elektromagnit moment o’z yo’nalishini o’zgartiradi. shunday qilib, motorning bu rejimida hosil bo’lgan elektromagnit momenti uni validagi harakatga teskari yo’naladi. buning natijasida poyezdning tezligi …

3 / 6

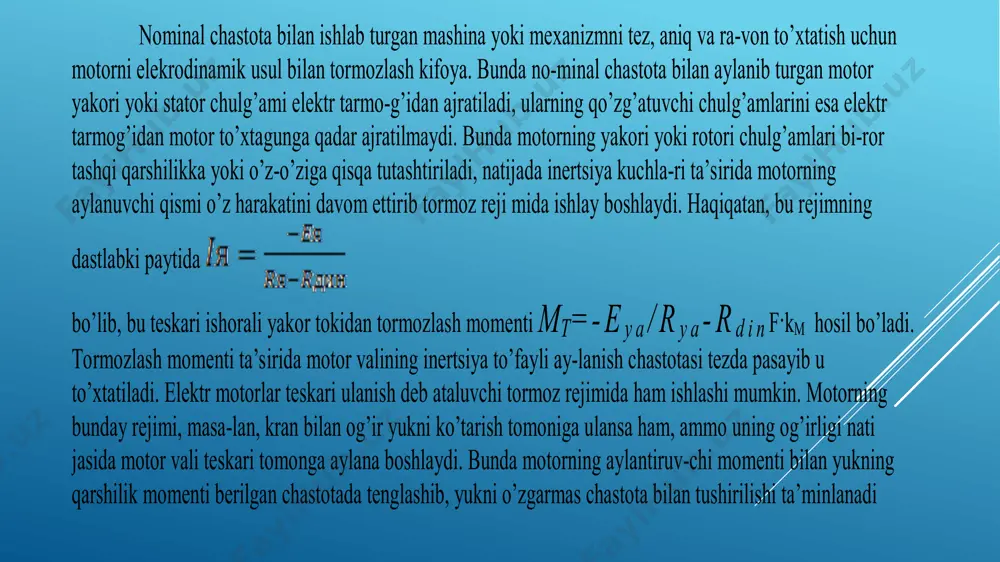

elektr tarmog’idan motor to’xtagunga qadar ajratilmaydi. bunda motorning yakori yoki rotori chulg’amlari bi-ror tashqi qarshilikka yoki o’z-o’ziga qisqa tutashtiriladi, natijada inertsiya kuchla-ri ta’sirida motorning aylanuvchi qismi o’z harakatini davom ettirib tormoz reji mida ishlay boshlaydi. haqiqatan, bu rejimning dastlabki paytida bo’lib, bu teskari ishorali yakor tokidan tormozlash momenti m t =-e ya /r ya -r din f·k m hosil bo’ladi. tormozlash momenti ta’sirida motor valining inertsiya to’fayli ay-lanish chastotasi tezda pasayib u to’xtatiladi. elektr motorlar teskari ulanish deb ataluvchi tormoz rejimida ham ishlashi mumkin. motorning bunday rejimi, masa-lan, kran bilan og’ir yukni ko’tarish tomoniga ulansa ham, ammo uning og’irligi nati jasida motor vali teskari tomonga aylana boshlaydi. bunda motorning aylantiruv-chi momenti bilan yukning qarshilik momenti berilgan chastotada tenglashib, yukni o’zgarmas chastota bilan tushirilishi ta’minlanadi o’zgarmas tok dvigatellarining elektromagnit quvvati elektromagnit momentini hosil qiladi. m em =  эм p elektromagnit moment harakatlantiruvchi moment bo’-lib hisoblanib, yakorning aylanish yo’nalishi tomonga yo’nalgan …

4 / 6

o’zgarmas tokmashinasining sovutish tizimi - Page 4

5 / 6

o’zgarmas tokmashinasining sovutish tizimi - Page 5
