1 / 13

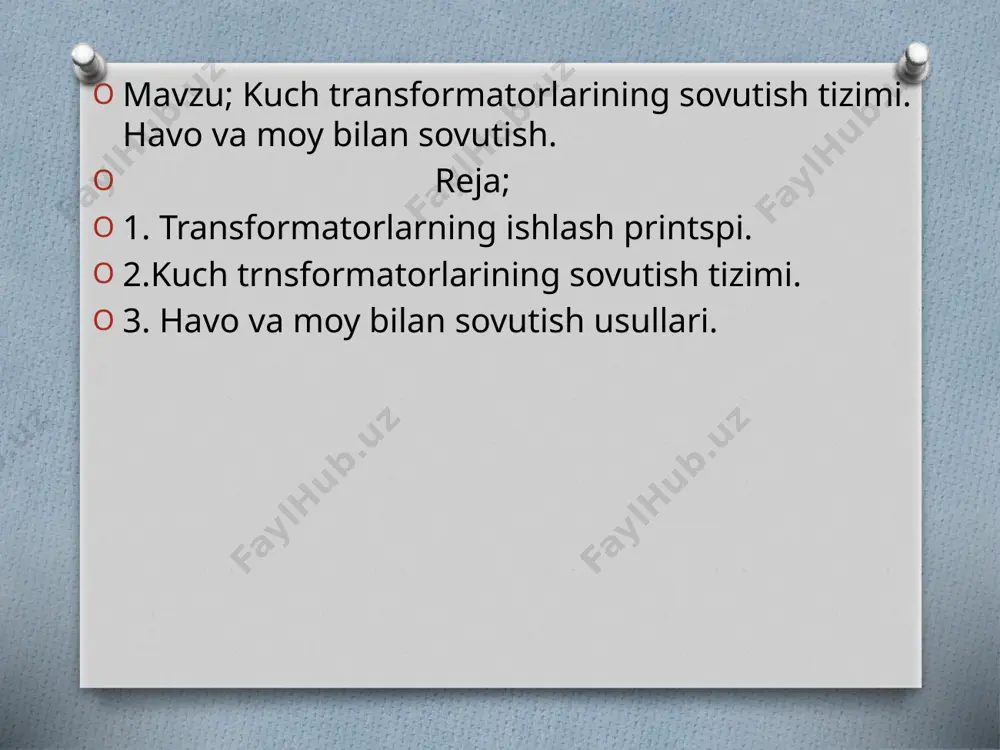

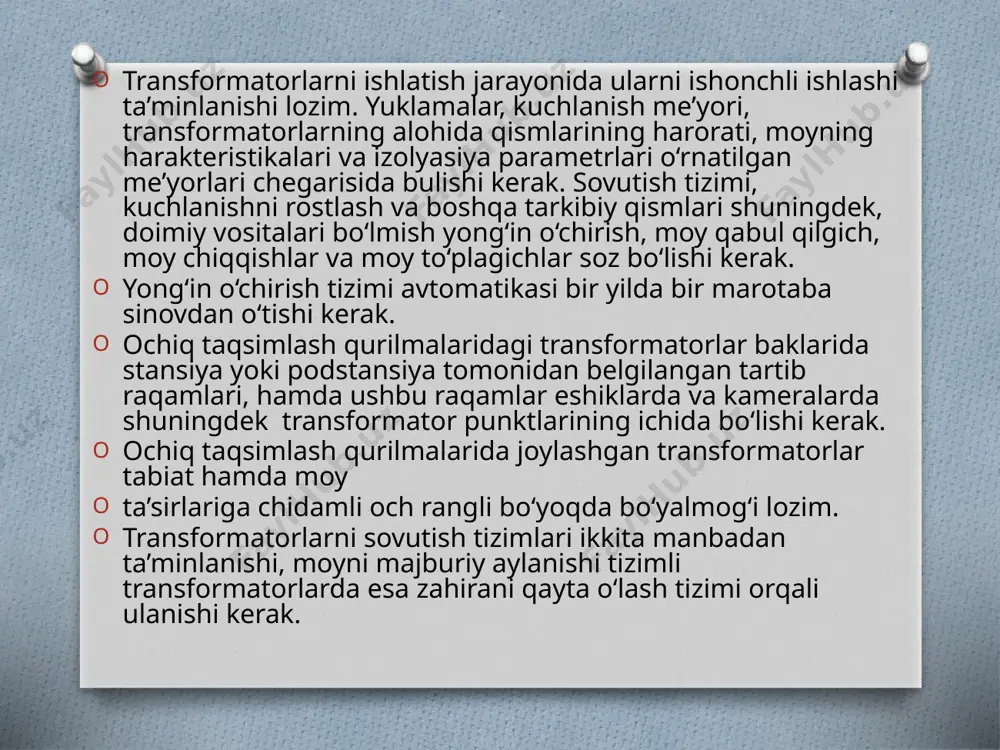

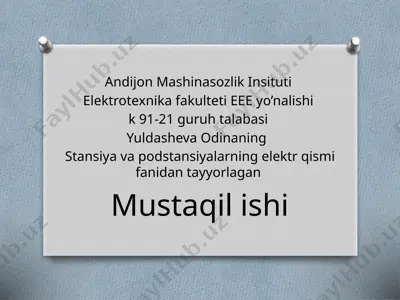

презентация powerpoint andijon mashinasozlik insituti elektrotexnika fakulteti eee yo’nalishi k 91-21 guruh talabasi yuldasheva odinaning stansiya va podstansiyalarning elektr qismi fanidan tayyorlagan mustaqil ishi mavzu; kuch transformatorlarining sovutish tizimi. havo va moy bilan sovutish. reja; 1. transformatorlarning ishlash printspi. 2.kuch trnsformatorlarining sovutish tizimi. 3. havo va moy bilan sovutish usullari. transformatorlarni ishlatish jarayonida ularni ishonchli ishlashi ta’minlanishi lozim. yuklamalar, kuchlanish me’yori, transformatorlarning alohida qismlarining harorati, moyning harakteristikalari va izolyasiya parametrlari o‘rnatilgan me’yorlari chegarisida bulishi kerak. sovutish tizimi, kuchlanishni rostlash va boshqa tarkibiy qismlari shuningdek, doimiy vositalari bo‘lmish yong‘in o‘chirish, moy qabul qilgich, moy chiqqishlar va moy to‘plagichlar soz bo‘lishi kerak. yong‘in o‘chirish tizimi avtomatikasi bir yilda bir marotaba sinovdan o‘tishi kerak. ochiq taqsimlash qurilmalaridagi transformatorlar baklarida stansiya yoki podstansiya tomonidan belgilangan tartib raqamlari, hamda ushbu raqamlar eshiklarda va kameralarda shuningdek transformator punktlarining ichida bo‘lishi kerak. ochiq taqsimlash qurilmalarida joylashgan transformatorlar tabiat hamda moy ta’sirlariga chidamli och rangli bo‘yoqda bo‘yalmog‘i lozim. …

2 / 13

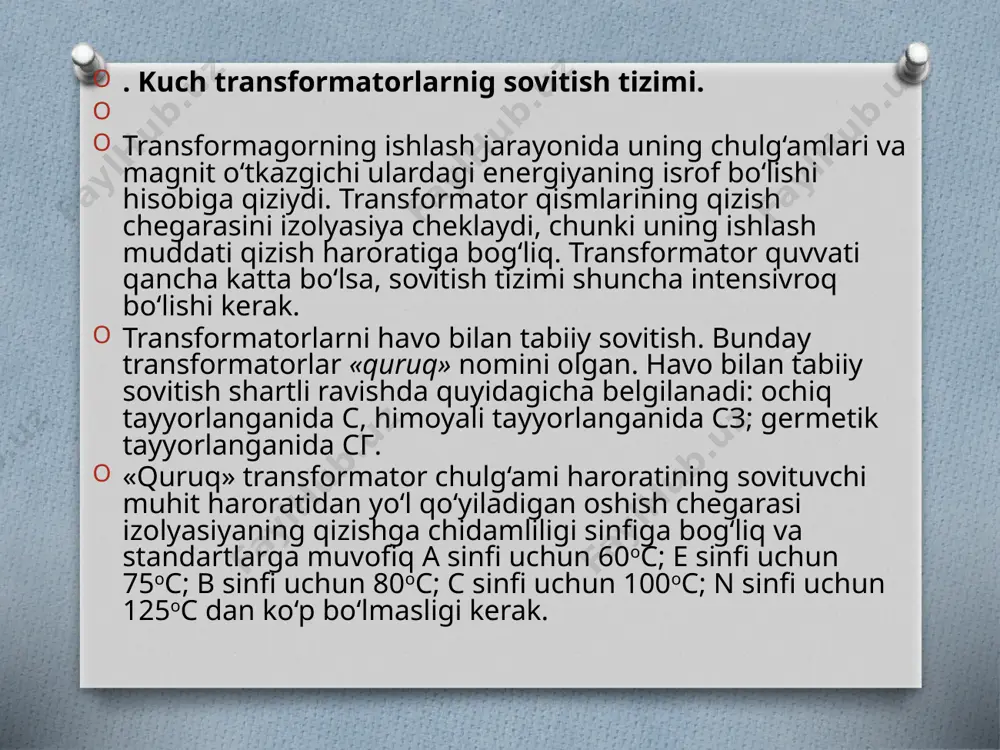

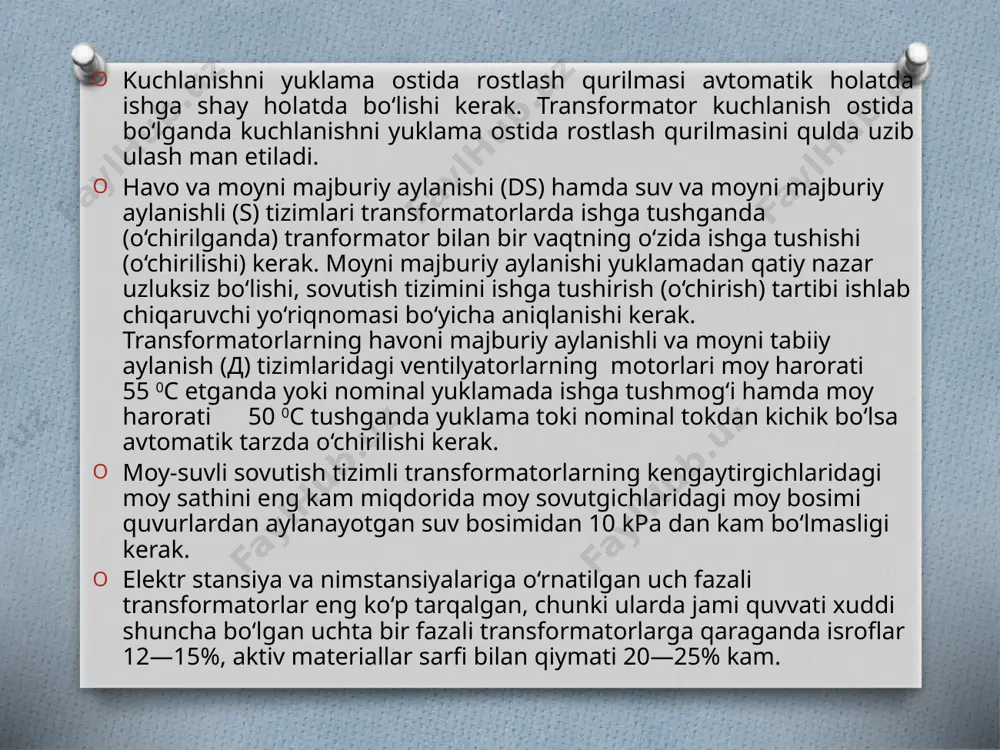

i yuklamadan qatiy nazar uzluksiz bo‘lishi, sovutish tizimini ishga tushirish (o‘chirish) tartibi ishlab chiqaruvchi yo‘riqnomasi bo‘yicha aniqlanishi kerak. transformatorlarning havoni majburiy aylanishli va moyni tabiiy aylanish (д) tizimlaridagi ventilyatorlarning motorlari moy harorati 55 0c etganda yoki nominal yuklamada ishga tushmog‘i hamda moy harorati 50 0c tushganda yuklama toki nominal tokdan kichik bo‘lsa avtomatik tarzda o‘chirilishi kerak. moy-suvli sovutish tizimli transformatorlarning kengaytirgichlaridagi moy sathini eng kam miqdorida moy sovutgichlaridagi moy bosimi quvurlardan aylanayotgan suv bosimidan 10 kpa dan kam bo‘lmasligi kerak. elektr stansiya va nimstansiyalariga o‘rnatilgan uch fazali transformatorlar eng ko‘p tarqalgan, chunki ularda jami quvvati xuddi shuncha bo‘lgan uchta bir fazali transformatorlarga qaraganda isroflar 12—15%, aktiv materiallar sarfi bilan qiymati 20—25% kam. . kuch transformatorlarnig sovitish tizimi. transformagorning ishlash jarayonida uning chulg‘amlari va magnit o‘tkazgichi ulardagi energiyaning isrof bo‘lishi hisobiga qiziydi. transformator qismlarining qizish chegarasini izolyasiya cheklaydi, chunki uning ishlash muddati qizish haroratiga bog‘liq. transformator quvvati qancha katta bo‘lsa, sovitish …

3 / 13

sa bak ichidagi bosimning ortishiga olib keladi. shu sababli, bak shikastlanishining oldini olish quvvati 1000 kv·a va undan katta bo‘lgan transformatorlar bakning ustida chiqarib yuborish trubasi joylashtiriladi. trubaning quyi uchi bak bilan ulanadi, yuqorigi uchi shisha disk maxkamlangan flyanets shaklida bo‘ladi. moy bosimi bak uchun xavfsiz bo‘lgan bosimdan yuqori bo‘lganda, shisha disk sinadi va gaz tashqi muhitga chiqariladi. moy transformatorining baki kengayish idishi bilan ulaydigan truba ichida gaz relesi joylashadi. transformatorda etairli darajada buzilish sodir bo‘lib (masalan, o‘ramlar orasida qisqa tutashuv) jadal gaz ajralib chiqishida, gaz rele ishga tushadi, o‘chirishni boshqarish zanjiridagi kontaktni ulaydi, u o‘z navbatida transformatorni tarmoqdan uzadi. transformator chulg‘amlari tashqi zanjir bilan 7 va 8 kiritgichlar yordamida ulanadi. moy transformatorlarida kiritgichlar uchun chinni izolyatorlar ishlatiladi. bakning tubiga aravacha o‘rnatilgan bo‘lib, transformatorni nimstansiya xududida xarakatlantirish imkoniyatini beradi. bakning qopqog‘ida kuchlanish ulagichining tutgichi 6 joylashgan. sovitishni ng bu tizimi kamsamarali bo‘lganligi sababli kuchlanishi 15 kv gacha, quvvati 1600 kva …

4 / 13

kulyasiyash yo‘li bilan sovitish (д) quvvati katta transformatorlarda qo‘llaniladi. bu holda radiator kuvirlaridan tashkil topgan osma sovitgichlarga ventilyator o‘rnatiladi. ventilyator pastdan havoni so‘radi va trubalarning yuqorigi qizigan qismiga haydaydi. ventilyatorlarni ishga tushishi va to‘xtashi transformatorning yuklamasi va moyning qizish haroratiga qarab, avtomatik amalga oshirilishi mumkin. moyni puflash va moyni havo sovitgichlar orqali majburiy sirkulyasiyalash yo‘li bilan sovitish (дц) quvvati 63000 kva va undan katta bo‘lgan transformatorlar uchun qo‘llaniladi. sovitgichlar tashqarisiga ventilyator havo haydaydigan qirrali yupqa trubalar tizimidan tashkil topgan. moy trubasi ichiga joylashtirilgan elektr nasoslari moyning sovitgichlar orqali uzluksiz majburan sirkulyasiyasini hosil qiladi (3.4-rasm). moy katta tezlikda sirkulyasiyalanishi, sovitish yuzalari kattalashgani va jadal puflash hisobiga sovitgichlar issiqlikni ko‘p uzatadi va ixchamdir. sovitishning bunday tizimiga o‘tish transformatorlarning o‘lchamlarini ancha kamaytirish imkoniyatini beradi. sovitgichlar transformatorlar bilan bir poydevorga yoki transformatorning baki yonidagi alohida poydevorga o‘rnatilishi mumkin. moy majburan sirkulyasiyalanadigan moy-suvli sovitish (ц) prinsipial jihatdan дц tizimiga o‘xshash tuzilgan faqat farqi shundaki, undagi …

5 / 13

orning yuklanishidan qat’iy nazar uzluksiz ishlashi kerak. shu bilan birga, ishga tushiriladigan sovitgichlar soni transformatorning yuklanishisiga qarab aniqlanadi. bunday transformatorlar moyning va sovituvchi suvning sirkulyasiyalanishini to‘xtatish, ventilyatorni to‘xtatish kerakligi haqidagi signalizatsiyaga ega bo‘lishi kerak. shuni ham aytib o‘tish kerakki, hozir chulg‘amlari juda ham past haroratgacha sovitiladigan transformatorlarning yangi konstruksiyalari ishlab chiqilmoqda. metall past haroratda o‘ta o‘tkazuvchanlik xossasiga ega bo‘lib, chulg‘am kesimini keskin kamaytirish imkonini beradi. o‘ta o‘tkazuvchanlik prinsipidagi transformatorlar kriogenli transformatorlar quvvati 1000 mva va undan yuqori bo‘lishiga qaramay kichik og‘irlikka ega. hulosa; deyarli har bir quvvat transformatori ish paytida tabiiy jismoniy jarayonlar tufayli qiziydi. jiddiy qizib ketish bilan izolyatsiya eskiradi, bu esa qurilmaning muddatidan oldin ishdan chiqishiga olib keladi. bunday hodisaning salbiy ta'sirini kamaytirish uchun magnit konturni, sariqlarni va boshqa qismlarni sovutish kerak. buning uchun turli transformator sovutish tizimlari qo'llaniladi. podstansiyalarning elektr jihozlari doimiy ishlaydi va fizik hodisalar ta'sirida qiziydi. ish hajmining oshishi bilan harorat ko'tariladi va ishchi elementlarning …
