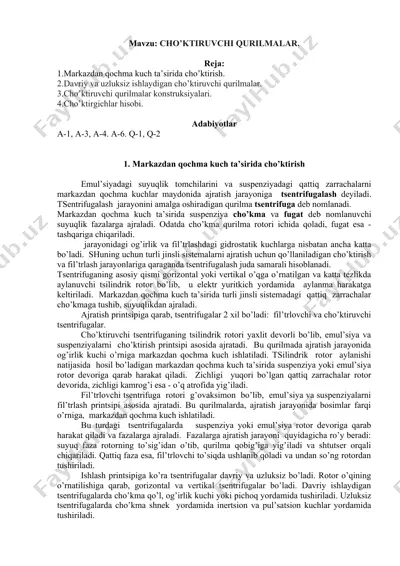

mavzu: cho’ktiruvchi qurilmalar. reja: 1.markazdan qochma kuch ta’sirida cho’ktirish. 2.davriy va uzluksiz ishlaydigan cho’ktiruvchi qurilmalar. 3.cho’ktiruvchi qurilmalar konstruksiyalari. 4.cho’ktirgichlar hisobi. adabiyotlar a-1, a-3, a-4. a-6. q-1, q-2 1. markazdan qochma kuch ta’sirida cho’ktirish emul’siyadagi suyuqlik tomchilarini va suspenziyadagi qattiq zarrachalarni markazdan qochma kuchlar maydonida ajratish jarayoniga tsentrifugalash deyiladi. tsentrifugalash jarayonini amalga oshiradigan qurilma tsentrifuga deb nomlanadi. markazdan qochma kuch ta’sirida suspenziya cho’kma va fugat deb nomlanuvchi suyuqlik fazalarga ajraladi. odatda cho’kma qurilma rotori ichida qoladi, fugat esa - tashqariga chiqariladi. jarayonidagi og’irlik va fil’trlashdagi gidrostatik kuchlarga nisbatan ancha katta bo’ladi. shuning uchun turli jinsli sistemalarni ajratish uchun qo’llaniladigan cho’ktirish va fil’trlash jarayonlariga qaraganda tsentrifugalash juda samarali hisoblanadi. tsentrifuganing asosiy qismi gorizontal yoki vertikal o’qga o’rnatilgan va katta tezlikda aylanuvchi tsilindrik rotor bo’lib, u elektr yuritkich yordamida aylanma harakatga keltiriladi. markazdan qochma kuch ta’sirida turli jinsli sistemadagi qattiq zarrachalar cho’kmaga tushib, suyuqlikdan ajraladi. ajratish printsipiga qarab, tsentrifugalar 2 xil bo’ladi: fil’trlovchi …

2 / 7

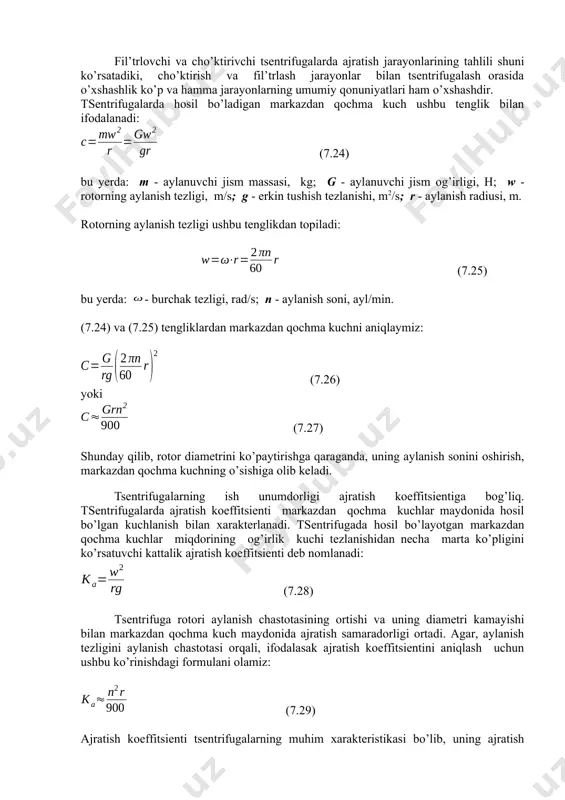

qurilmalarda, ajratish jarayonida bosimlar farqi o’rniga, markazdan qochma kuch ishlatiladi. bu turdagi tsentrifugalarda suspenziya yoki emul’siya rotor devoriga qarab harakat qiladi va fazalarga ajraladi. fazalarga ajratish jarayoni quyidagicha ro’y beradi: suyuq faza rotorning to’sig’idan o’tib, qurilma qobig’iga yig’iladi va shtutser orqali chiqariladi. qattiq faza esa, fil’trlovchi to’siqda ushlanib qoladi va undan so’ng rotordan tushiriladi. ishlash printsipiga ko’ra tsentrifugalar davriy va uzluksiz bo’ladi. rotor o’qining o’rnatilishiga qarab, gorizontal va vertikal tsentrifugalar bo’ladi. davriy ishlaydigan tsentrifugalarda cho’kma qo’l, og’irlik kuchi yoki pichoq yordamida tushiriladi. uzluksiz tsentrifugalarda cho’kma shnek yordamida inertsion va pul’satsion kuchlar yordamida tushiriladi. fil’trlovchi va cho’ktirivchi tsentrifugalarda ajratish jarayonlarining tahlili shuni ko’rsatadiki, cho’ktirish va fil’trlash jarayonlar bilan tsentrifugalash orasida o’xshashlik ko’p va hamma jarayonlarning umumiy qonuniyatlari ham o’xshashdir. tsentrifugalarda hosil bo’ladigan markazdan qochma kuch ushbu tenglik bilan ifodalanadi: (7.24) bu yerda: m - aylanuvchi jism massasi, kg; g - aylanuvchi jism og’irligi, h; w - rotorning aylanish tezligi, m/s; g …

3 / 7

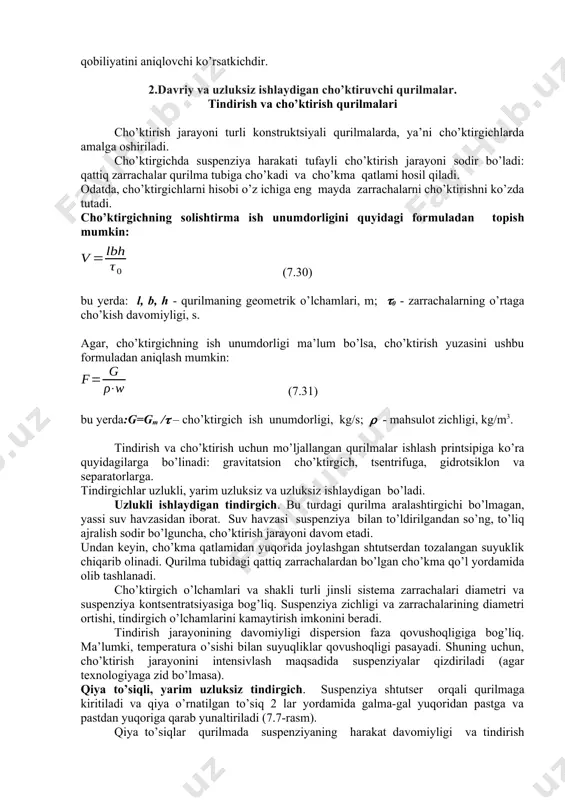

i kattalik ajratish koeffitsienti deb nomlanadi: (7.28) tsentrifuga rotori aylanish chastotasining ortishi va uning diametri kamayishi bilan markazdan qochma kuch maydonida ajratish samaradorligi ortadi. agar, aylanish tezligini aylanish chastotasi orqali, ifodalasak ajratish koeffitsientini aniqlash uchun ushbu ko’rinishdagi formulani olamiz: (7.29) ajratish koeffitsienti tsentrifugalarning muhim xarakteristikasi bo’lib, uning ajratish qobiliyatini aniqlovchi ko’rsatkichdir. 2.davriy va uzluksiz ishlaydigan cho’ktiruvchi qurilmalar. tindirish va cho’ktirish qurilmalari cho’ktirish jarayoni turli konstruktsiyali qurilmalarda, ya’ni cho’ktirgichlarda amalga oshiriladi. cho’ktirgichda suspenziya harakati tufayli cho’ktirish jarayoni sodir bo’ladi: qattiq zarrachalar qurilma tubiga cho’kadi va cho’kma qatlami hosil qiladi. odatda, cho’ktirgichlarni hisobi o’z ichiga eng mayda zarrachalarni cho’ktirishni ko’zda tutadi. cho’ktirgichning solishtirma ish unumdorligini quyidagi formuladan topish mumkin: (7.30) bu yerda: l, b, h - qurilmaning geometrik o’lchamlari, m; 0 - zarrachalarning o’rtaga cho’kish davomiyligi, s. agar, cho’ktirgichning ish unumdorligi ma’lum bo’lsa, cho’ktirish yuzasini ushbu formuladan aniqlash mumkin: (7.31) bu yerda:g=gm / – cho’ktirgich ish unumdorligi, kg/s; - mahsulot zichligi, kg/m3. …

4 / 7

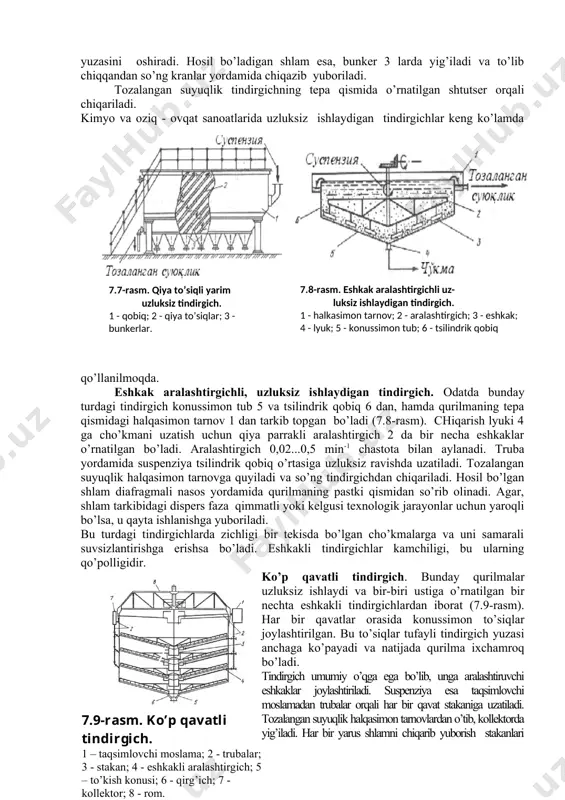

rgich o’lchamlari va shakli turli jinsli sistema zarrachalari diametri va suspenziya kontsentratsiyasiga bog’liq. suspenziya zichligi va zarrachalarining diametri ortishi, tindirgich o’lchamlarini kamaytirish imkonini beradi. tindirish jarayonining davomiyligi dispersion faza qovushoqligiga bog’liq. ma’lumki, temperatura o’sishi bilan suyuqliklar qovushoqligi pasayadi. shuning uchun, cho’ktirish jarayonini intensivlash maqsadida suspenziyalar qizdiriladi (agar texnologiyaga zid bo’lmasa). qiya to’siqli, yarim uzluksiz tindirgich. suspenziya shtutser orqali qurilmaga kiritiladi va qiya o’rnatilgan to’siq 2 lar yordamida galma-gal yuqoridan pastga va pastdan yuqoriga qarab yunaltiriladi (7.7-rasm). qiya to’siqlar qurilmada suspenziyaning harakat davomiyligi va tindirish yuzasini oshiradi. hosil bo’ladigan shlam esa, bunker 3 larda yig’iladi va to’lib chiqqandan so’ng kranlar yordamida chiqazib yuboriladi. tozalangan suyuqlik tindirgichning tepa qismida o’rnatilgan shtutser orqali chiqariladi. ( 7.7 -rasm. q iya to’siqli yarim uzluksiz tindirgich. 1 - qobiq; 2 - qiya to’siqlar; 3 - bunkerlar. 7.8-rasm. eshkak aralashtirgichli uz- luksiz ishlaydigan tindirgich. 1 - halkasimon tarnov; 2 - aralashtirgich; 3 - eshkak; 4 - lyuk; …

5 / 7

a qurilmaning pastki qismidan so’rib olinadi. agar, shlam tarkibidagi dispers faza qimmatli yoki kelgusi texnologik jarayonlar uchun yaroqli bo’lsa, u qayta ishlanishga yuboriladi. bu turdagi tindirgichlarda zichligi bir tekisda bo’lgan cho’kmalarga va uni samarali suvsizlantirishga erishsa bo’ladi. eshkakli tindirgichlar kamchiligi, bu ularning qo’polligidir. ( 7.9 -rasm. ko’p qavatli tindi rgich. 1 – taqsimlovchi moslama; 2 - trubalar; 3 - stakan; 4 - eshkakli aralashtirgich; 5 – to’kish konusi; 6 - qirg’ich; 7 - kollektor; 8 - rom. )ko’p qavatli tindirgich. bunday qurilmalar uzluksiz ishlaydi va bir-biri ustiga o’rnatilgan bir nechta eshkakli tindirgichlardan iborat (7.9-rasm). har bir qavatlar orasida konussimon to’siqlar joylashtirilgan. bu to’siqlar tufayli tindirgich yuzasi anchaga ko’payadi va natijada qurilma ixchamroq bo’ladi. tindirgich umumiy o’qga ega bo’lib, unga aralashtiruvchi eshkaklar joylashtiriladi. suspenziya esa taqsimlovchi moslamadan trubalar orqali har bir qavat stakaniga uzatiladi. tozalangan suyuqlik halqasimon tarnovlardan o’tib, kollektorda yig’iladi. har bir yarus shlamni chiqarib yuborish stakanlari bilan ulangan. yuqorida …
