1 / 21

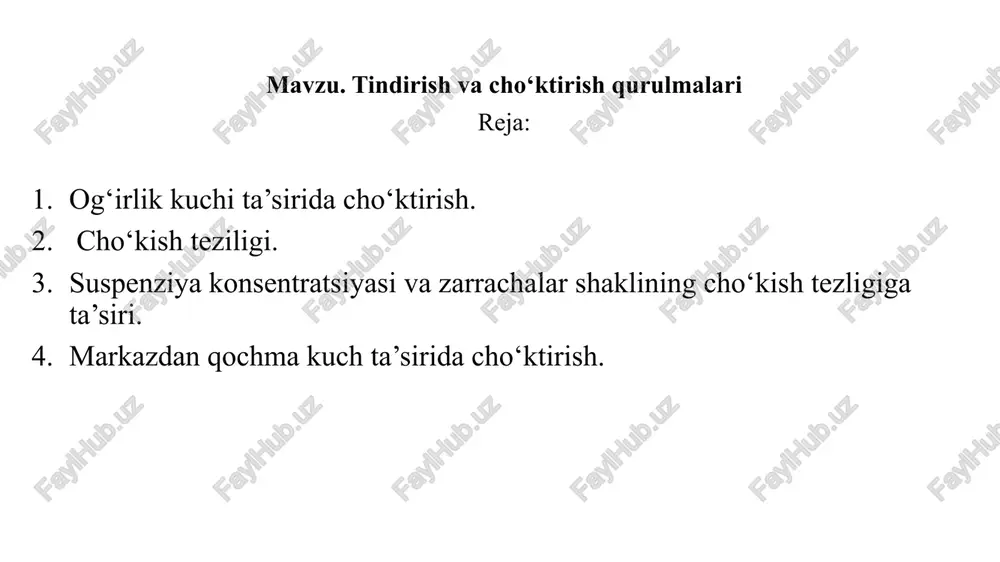

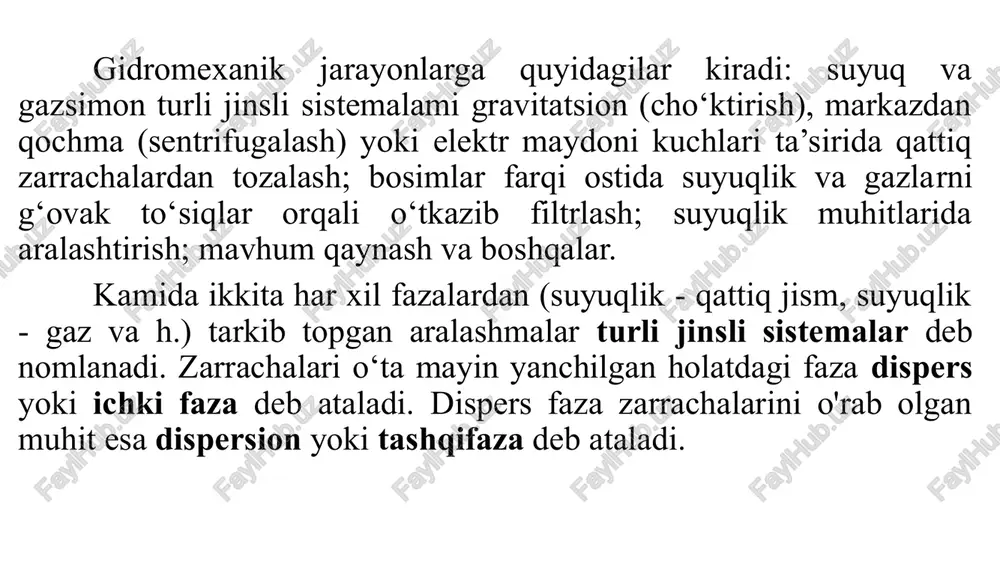

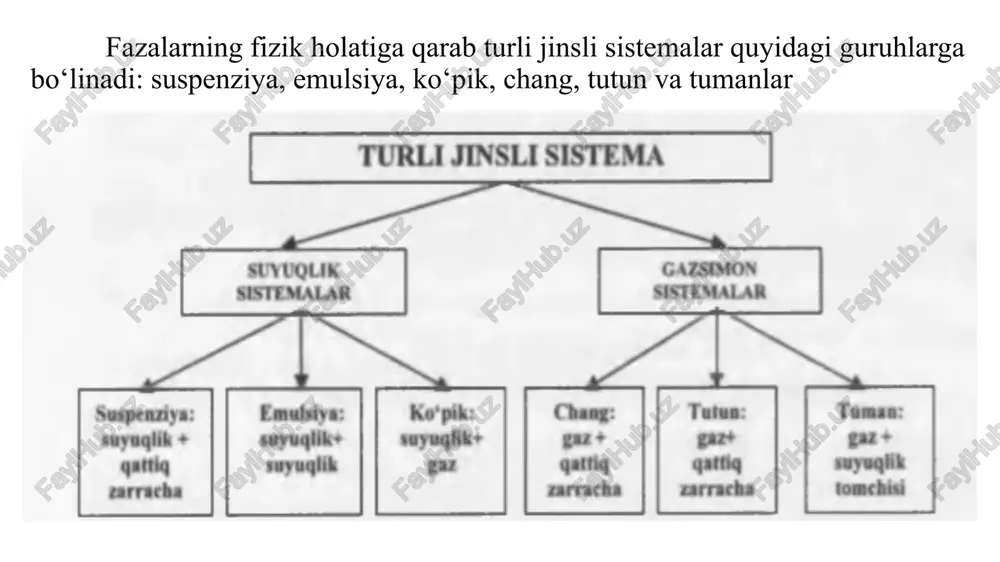

prezentatsiya powerpoint mavzu. tindirish va cho‘ktirish qurulmalari reja: og‘irlik kuchi ta’sirida cho‘ktirish. cho‘kish teziligi. suspenziya konsentratsiyasi va zarrachalar shaklining cho‘kish tezligiga ta’siri. markazdan qochma kuch ta’sirida cho‘ktirish. gidromexanik jarayonlarga quyidagilar kiradi: suyuq va gazsimon turli jinsli sistemalami gravitatsion (cho‘ktirish), markazdan qochma (sentrifugalash) yoki elektr maydoni kuchlari ta’sirida qattiq zarrachalardan tozalash; bosimlar farqi ostida suyuqlik va gazlarni g‘ovak to‘siqlar orqali o‘tkazib filtrlash; suyuqlik muhitlarida aralashtirish; mavhum qaynash va boshqalar. kamida ikkita har xil fazalardan (suyuqlik - qattiq jism, suyuqlik - gaz va h.) tarkib topgan aralashmalar turli jinsli sistemalar deb nomlanadi. zarrachalari o‘ta mayin yanchilgan holatdagi faza dispers yoki ichki faza deb ataladi. dispers faza zarrachalarini o'rab olgan muhit esa dispersion yoki tashqifaza deb ataladi. fazalarning fizik holatiga qarab turli jinsli sistemalar quyidagi guruhlarga bo‘linadi: suspenziya, emulsiya, ko‘pik, chang, tutun va tumanlar kimyo va oziq-ovqat sanoatlarida turli jinsli sistemalari tashkil etuvchi fazalarga ajratishga to‘g‘ri keladi. masalan, vino ishlab chiqarishda uni tindirish, …

2 / 21

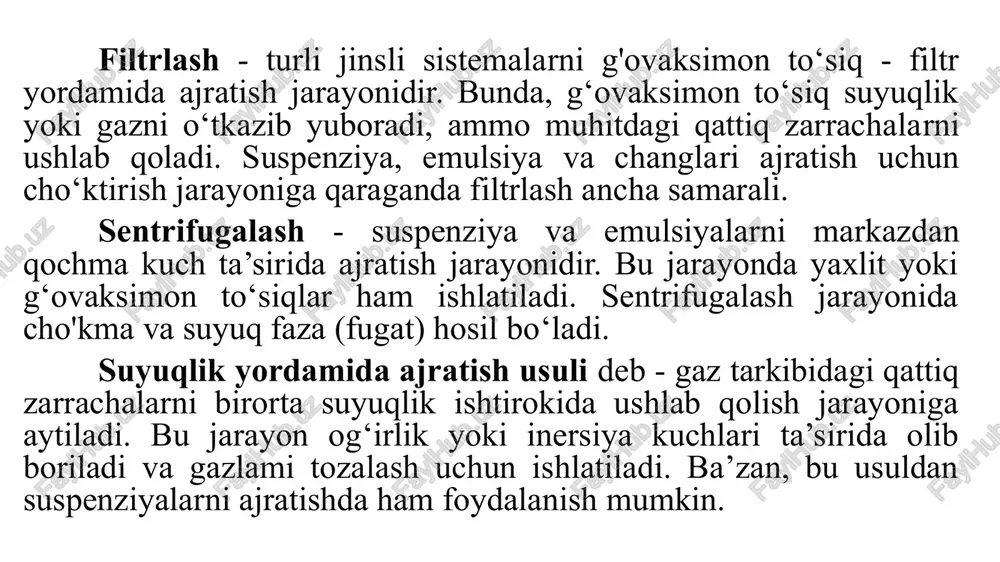

li jinsli sistemalarni g'ovaksimon to‘siq - filtr yordamida ajratish jarayonidir. bunda, g‘ovaksimon to‘siq suyuqlik yoki gazni o‘tkazib yuboradi, ammo muhitdagi qattiq zarrachalarni ushlab qoladi. suspenziya, emulsiya va changlari ajratish uchun cho‘ktirish jarayoniga qaraganda filtrlash ancha samarali. sentrifugalash - suspenziya va emulsiyalarni markazdan qochma kuch ta’sirida ajratish jarayonidir. bu jarayonda yaxlit yoki g‘ovaksimon to‘siqlar ham ishlatiladi. sentrifugalash jarayonida cho'kma va suyuq faza (fugat) hosil bo‘ladi. suyuqlik yordamida ajratish usuli deb - gaz tarkibidagi qattiq zarrachalarni birorta suyuqlik ishtirokida ushlab qolish jarayoniga aytiladi. bu jarayon og‘irlik yoki inersiya kuchlari ta’sirida olib boriladi va gazlami tozalash uchun ishlatiladi. ba’zan, bu usuldan suspenziyalarni ajratishda ham foydalanish mumkin. suspenziya konsentratsiyasi va zarrachalar shaklining cho'kish tezligiga ta’siri yuqorida qayd etilgandek, suyuq muhitda qattiq jism harakati paytida uning shakli cho‘kish tezligiga salmoqli ta'sir etadi. og'irlik kuchi ta’siridagi cho'kish jarayonida ushbu ta’sir shakl koeffitsiyenti f orqali hisobga olinadi. shar shaklidagi jismlar uchun f = 1. odatda, shar shaklida …

3 / 21

arning harakat energiyasi yo‘qotiladi. ya’ni muhitning qarshiligi ortadi va oqibatda cho‘kish tezligi kamayadi. agar suspenziya konsentratsiyasi qanchalik yuqori bo'lsa, cho‘kish tezligiga siqiqlik hodisasi shunchalik katta ta’sir qiladi. shuning uchun, haqiqiy yoki nazariy cho‘kish tezligi. hajmiy konsentratsiyani hisobga oluvchi tuzatish koeffitsiyentiga ko‘paytiriladi. markazdan qochma kuch ta’sirida cho‘ktirish emulsiyadagi suyuqlik tomchilarini va suspenziyadagi qattiq zarrachalarni markazdan qochma kuchlar maydonida ajratish jarayoniga sentrifugalash deyiladi. sentrifugalash jarayonini amalga oshiradigan qurilma sentrifuga deb nomlanadi. markazdan qochma kuch ta'sirida suspenziya cho‘kma va fugat deb nomlanuvchi suyuqlik fazalarga ajraladi. odatda cho'kma qurilma rotori ichida qoladi, fugat esa - tashqariga chiqariladi. sentrifuga ishlash paytida hosil bo‘ladigan markazdan qochma kuch cho'ktirish jarayonidagi og‘rlik va filtrlashdagi gidrostatik kuchlarga nisbatan ancha katta bo‘ladi. shuning uchun turli jinsli sistemalarni ajratish uchun qo‘llaniladigan cho‘ktirish va filtrlash jarayonlariga qaraganda sentrifugalash juda samarali hisoblanadi. sentrifuganing asosiy qismi gorizontal yoki vertikal o‘qqa o’rnatilgan va katta tezlikda aylanuvchi silindrik rotor bo‘lib, u elektr yuritkich yordamida aylanma harakatga …

4 / 21

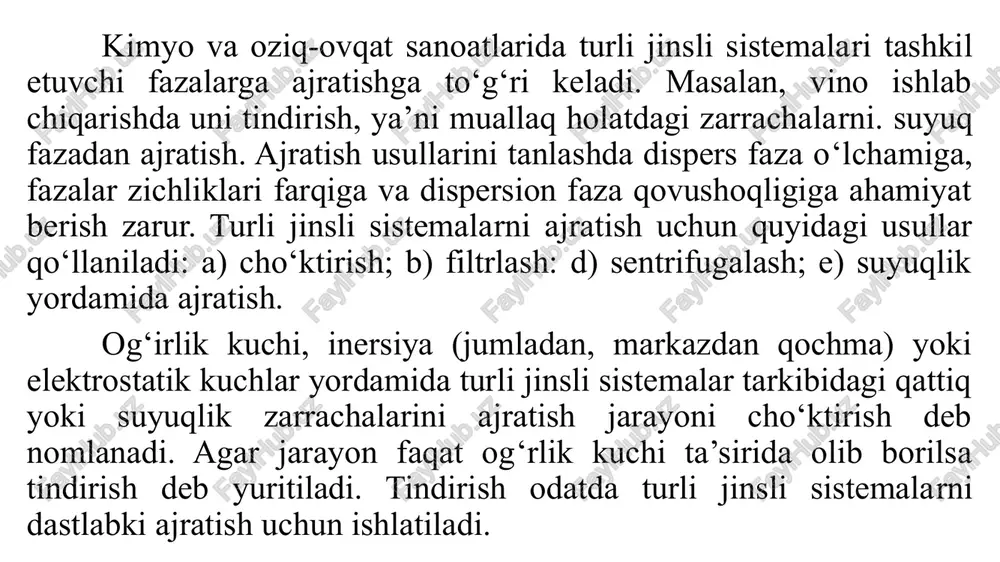

, zichligi kamrog‘ esa o‘q atrofida yig‘iladi. filtrlovchi sentrifuga rotori g‘ovaksimon bo‘lib, emulsiya va suspenziyalarni filtrlash prinsipi asosida ajratadi. bu qurilmalarda, ajratish jarayonida bosimlar farqi o‘rniga, markazdan qochma kuch ishlatiladi. bu turdagi sentrifugalarda suspenziya yoki emulsiya rotor devoriga qarab harakat qiladi va fazalarga ajraladi. fazalarga ajratish jarayoni quyidagicha ro‘y beradi: suyuq faza rotorning to’sig‘idan bo‘lib, qurilma qobig‘iga yig‘iladi va shtuser orqali chiqariladi. qattiq faza esa. filtrlovchi to‘siqda ushlanib qoladi va undan so‘ng rotordan tushiriladi. ishlash prinsipiga ko‘ra sentrifugalar davriy va uzluksiz bo‘ladi. rotor o‘qining o’rnatilishiga qarab, gorizontal va vertikal sentrifugalar bo‘ladi. davriy ishlaydigan sentrifugalarda cho‘kma qo‘l. og‘irlik kuchi yoki pichoq yordamida tushiriladi. uzluksiz sentrifugalarda cho'kma shnek yordamida inersion va pulsatsion kuchlar yordamida tushiriladi. tindirish va cho‘ktirish uchun mo‘ljallangan qurilmalar ishlash prinsipiga ko‘ra quyidagilarga bo'linadi: gravitatsion cho'ktirgich, sentrifuga, gidrosiklon va separatorlarga. tindirgichlar uzlukli, yarim uzluksiz va uzluksiz ishlaydigan bo‘ladi. uzlukli ishlaydigan tindirgich. bu turdagi qurilma aralashtirgichi bo'lmagan, yassi suv havzasidan iborat. …

5 / 21

adi. shuning uchun, cho'ktirish jarayonini intensivlash maqsadida suspenziyalar qizdiriladi (agar texnologiyaga zid bo'lmasa). qiya to'siqli yarim uzluksiz tindirgich. 1 - qobiq; 2 - qiya to'siqlar; 3 - bunkerlar. qiya to'siqli, yarim uzluksiz tindirgich. suspenziya shtuser orqali qurilmaga kiritiladi va qiya o’rnatilgan to'siq 2 lar yordamida galma-gal yuqoridan pastga va pastdan yuqoriga qarab yo'naltiriladi qiya to'siqlar qurilmada suspenziyaning harakat davomiyligi va tindirish yuzasini oshiradi. hosil bo'ladigan shlam esa, bunker 3 larda yig'iladi va to'lib chiqqandan so'ng jo'mraklar yordamida chiqazib yuboriladi. eshkak aralashtirgichli, uzluksiz ishlaydigan tindirgich. bunday turdagi tindirgich konussimon tub 5 va silindrik qobiq 6 dan hamda qurilmaning tepa qismidagi halqasimon tamov 1 dan tarkib topgan bo‘ladi. chiqarish lyuki 4 ga cho'kmani uzatish uchun qiya parrakli aralashtirgich 2 da bir necha eshkak o‘rnatilgan bo‘ladi. aralashtirgich 0,02...0,5 min1 chastota bilan aylanadi. truba yordamida suspenziva silindrik qobiq o'rtasiga uzluksiz ravishda uzatiladi. eshkak aralashtirgichli uzluksiz ishlaydigan tindirgich. 1-halqasimon tarnov; 2-aralashtirgich; 3-eshkak; 4-lyuk; 5-konussimon tub; …
