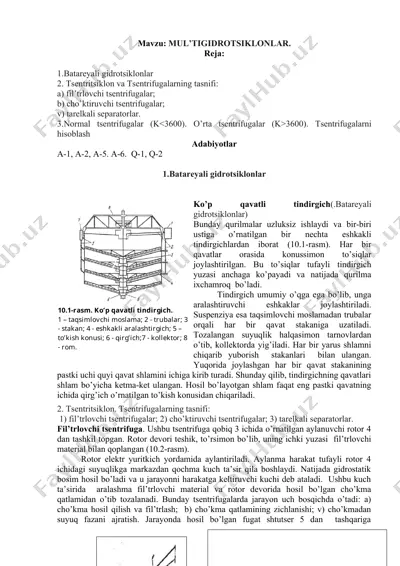

mavzu: mul’tigidrotsiklonlar. reja: 1.batareyali gidrotsiklonlar 2. tsentritsiklon va tsentrifugalarning tasnifi: a) fil’trlovchi tsentrifugalar; b) cho’ktiruvchi tsentrifugalar; v) tarelkali separatorlar. 3.normal tsentrifugalar (k 3600). tsentrifugalarni hisoblash adabiyotlar a-1, a-2, a-5. a-6. q-1, q-2 1.batareyali gidrotsiklonlar ( 10.1 - rasm . ko’p qavatli tindi rgich . 1 – taqsimlovchi moslama ; 2 - trubalar ; 3 - stakan ; 4 - eshkakli aralashtirgich ; 5 – to’kish konusi ; 6 - qirg’ich;7 - kollektor ; 8 - rom . )ko’p qavatli tindirgich(.batareyali gidrotsiklonlar) bunday qurilmalar uzluksiz ishlaydi va bir-biri ustiga o’rnatilgan bir nechta eshkakli tindirgichlardan iborat (10.1-rasm). har bir qavatlar orasida konussimon to’siqlar joylashtirilgan. bu to’siqlar tufayli tindirgich yuzasi anchaga ko’payadi va natijada qurilma ixchamroq bo’ladi. tindirgich umumiy o’qga ega bo’lib, unga aralashtiruvchi eshkaklar joylashtiriladi. suspenziya esa taqsimlovchi moslamadan trubalar orqali har bir qavat stakaniga uzatiladi. tozalangan suyuqlik halqasimon tarnovlardan o’tib, kollektorda yig’iladi. har bir yarus shlamni chiqarib yuborish stakanlari bilan ulangan. …

2 / 4

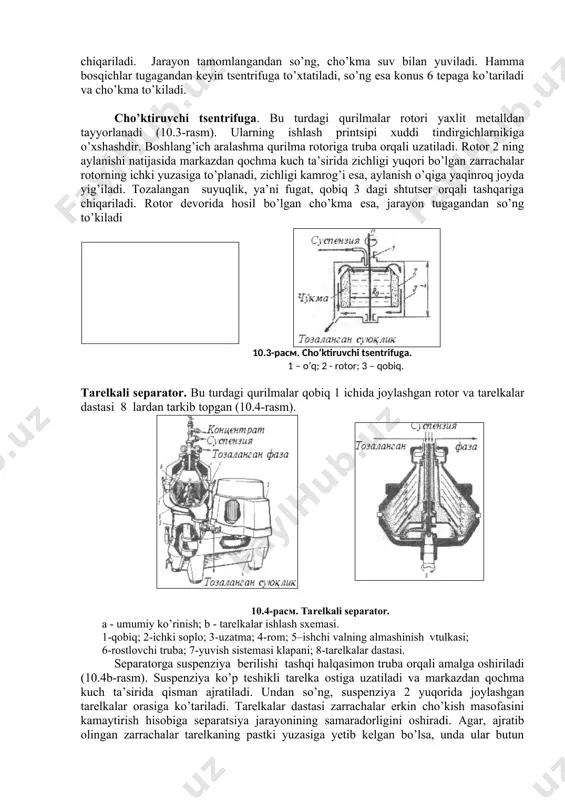

elektr yuritkich yordamida aylantiriladi. aylanma harakat tufayli rotor 4 ichidagi suyuqlikga markazdan qochma kuch ta’sir qila boshlaydi. natijada gidrostatik bosim hosil bo’ladi va u jarayonni harakatga keltiruvchi kuchi deb ataladi. ushbu kuch ta’sirida aralashma fil’trlovchi material va rotor devorida hosil bo’lgan cho’kma qatlamidan o’tib tozalanadi. bunday tsentrifugalarda jarayon uch bosqichda o’tadi: a) cho’kma hosil qilish va fil’trlash; b) cho’kma qatlamining zichlanishi; v) cho’kmadan suyuq fazani ajratish. jarayonda hosil bo’lgan fugat shtutser 5 dan tashqariga chiqariladi. jarayon tamomlangandan so’ng, cho’kma suv bilan yuviladi. hamma bosqichlar tugagandan keyin tsentrifuga to’xtatiladi, so’ng esa konus 6 tepaga ko’tariladi va cho’kma to’kiladi. cho’ktiruvchi tsentrifuga. bu turdagi qurilmalar rotori yaxlit metalldan tayyorlanadi (10.3-rasm). ularning ishlash printsipi xuddi tindirgichlarnikiga o’xshashdir. boshlang’ich aralashma qurilma rotoriga truba orqali uzatiladi. rotor 2 ning aylanishi natijasida markazdan qochma kuch ta’sirida zichligi yuqori bo’lgan zarrachalar rotorning ichki yuzasiga to’planadi, zichligi kamrog’i esa, aylanish o’qiga yaqinroq joyda yig’iladi. tozalangan suyuqlik, ya’ni fugat, qobiq …

3 / 4

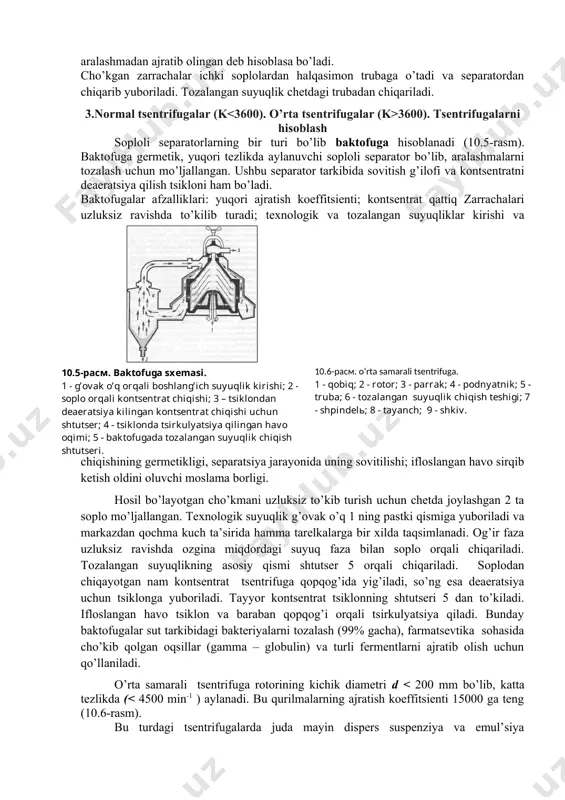

h ta’sirida qisman ajratiladi. undan so’ng, suspenziya 2 yuqorida joylashgan tarelkalar orasiga ko’tariladi. tarelkalar dastasi zarrachalar erkin cho’kish masofasini kamaytirish hisobiga separatsiya jarayonining samaradorligini oshiradi. agar, ajratib olingan zarrachalar tarelkaning pastki yuzasiga yetib kelgan bo’lsa, unda ular butun aralashmadan ajratib olingan deb hisoblasa bo’ladi. cho’kgan zarrachalar ichki soplolardan halqasimon trubaga o’tadi va separatordan chiqarib yuboriladi. tozalangan suyuqlik chetdagi trubadan chiqariladi. 3.normal tsentrifugalar (k 3600). tsentrifugalarni hisoblash soploli separatorlarning bir turi bo’lib baktofuga hisoblanadi (10.5-rasm). baktofuga germetik, yuqori tezlikda aylanuvchi soploli separator bo’lib, aralashmalarni tozalash uchun mo’ljallangan. ushbu separator tarkibida sovitish g’ilofi va kontsentratni deaeratsiya qilish tsikloni ham bo’ladi. ( 10.5 - расм . baktofuga sxemasi . 1 - g’ovak o’q orqali boshlang’ich suyuqlik kirishi ; 2 - soplo orqali kontsentrat chiqishi ; 3 – tsiklondan deaeratsiya kilingan kontsentrat chiqishi uchun shtutser ; 4 - tsiklonda tsirkulyatsiya qilingan havo oqimi ; 5 - baktofugada tozalangan suyuqlik chiqish shtutseri . 10.6 - …

4 / 4

uyuq faza bilan soplo orqali chiqariladi. tozalangan suyuqlikning asosiy qismi shtutser 5 orqali chiqariladi. soplodan chiqayotgan nam kontsentrat tsentrifuga qopqog’ida yig’iladi, so’ng esa deaeratsiya uchun tsiklonga yuboriladi. tayyor kontsentrat tsiklonning shtutseri 5 dan to’kiladi. ifloslangan havo tsiklon va baraban qopqog’i orqali tsirkulyatsiya qiladi. bunday baktofugalar sut tarkibidagi bakteriyalarni tozalash (99% gacha), farmatsevtika sohasida cho’kib qolgan oqsillar (gamma – globulin) va turli fermentlarni ajratib olish uchun qo’llaniladi. o’rta samarali tsentrifuga rotorining kichik diametri d 3600). image4.png image5.png image6.png image7.png image8.png oleobject8.bin image1.png oleobject1.bin image2.png image3.png
