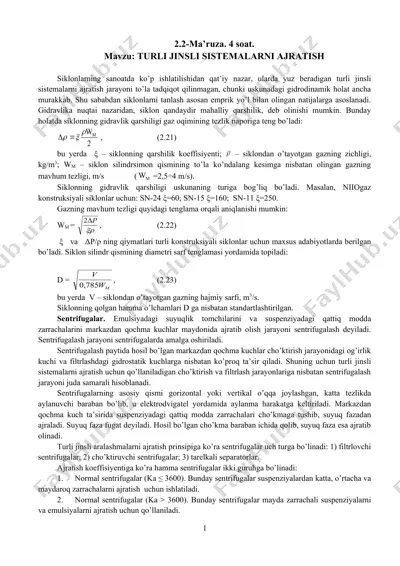

2.2-ma’ruza. 4 soat. mavzu: turli jinsli sistemalarni ajratish siklonlarning sanoatda ko’p ishlatilishidan qat’iy nazar, ularda yuz beradigan turli jinsli sistemalarni ajratish jarayoni to’la tadqiqot qilinmagan, chunki uskunadagi gidrodinamik holat ancha murakkab. shu sababdan siklonlarni tanlash asosan emprik yo’l bilan olingan natijalarga asoslanadi. gidravlika nuqtai nazaridan, siklon qandaydir mahalliy qarshilik, deb olinishi mumkin. bunday holatda siklonning gidravlik qarshiligi gaz oqimining tezlik naporiga teng bo’ladi: , (2.21) bu yerda ξ – siklonning qarshilik koeffisiyenti; – siklondan o’tayotgan gazning zichligi, kg/m3; wm – siklon silindrsimon qismining to’la ko’ndalang kesimga nisbatan olingan gazning mavhum tezligi, m/s ( =2,5÷4 m/s). siklonning gidravlik qarshiligi uskunaning turiga bog’liq bo’ladi. masalan, niiogaz konstruksiyali siklonlar uchun: sn-24 ξ=60; sn-15 ξ=160; sn-11 ξ=250. gazning mavhum tezligi quyidagi tenglama orqali aniqlanishi mumkin: wm = , (2.22) ξ va δρ/ρ ning qiymatlari turli konstruksiyali siklonlar uchun maxsus adabiyotlarda berilgan bo’ladi. siklon silindr qismining diametri sarf tenglamasi yordamida topiladi: d = , (2.23) …

2 / 13

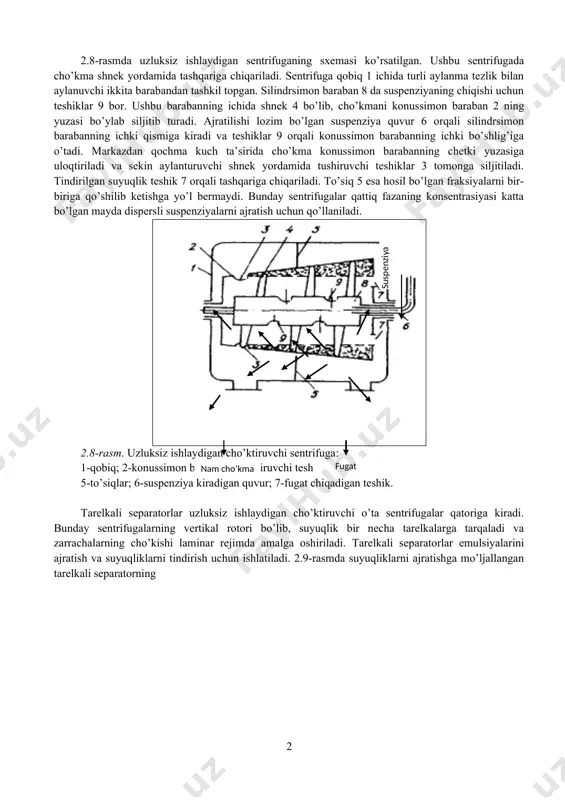

ban bo’lib, u elektrodvigatel yordamida aylanma harakatga keltiriladi. markazdan qochma kuch ta’sirida suspenziyadagi qattiq modda zarrachalari cho’kmaga tushib, suyuq fazadan ajraladi. suyuq faza fugat deyiladi. hosil bo’lgan cho’kma baraban ichida qolib, suyuq faza esa ajratib olinadi. turli jinsli aralashmalarni ajratish prinsipiga ko’ra sentrifugalar uch turga bo’linadi: 1) filtrlovchi sentrifugalar; 2) cho’ktiruvchi sentrifugalar; 3) tarelkali separatorlar. ajratish koeffisiyentiga ko’ra hamma sentrifugalar ikki guruhga bo’linadi: 1. normal sentrifugalar (ka ≤ 3600). bunday sentrifugalar suspenziyalardan katta, o’rtacha va maydaroq zarrachalarni ajratish uchun ishlatiladi. 2. normal sentrifugalar (ka > 3600). bunday sentrifugalar mayda zarrachali suspenziyalarni va emulsiyalarni ajratish uchun qo’llaniladi. 2.8-rasmda uzluksiz ishlaydigan sentrifuganing sxemasi ko’rsatilgan. ushbu sentrifugada cho’kma shnek yordamida tashqariga chiqariladi. sentrifuga qobiq 1 ichida turli aylanma tezlik bilan aylanuvchi ikkita barabandan tashkil topgan. silindrsimon baraban 8 da suspenziyaning chiqishi uchun teshiklar 9 bor. ushbu barabanning ichida shnek 4 bo’lib, cho’kmani konussimon baraban 2 ning yuzasi bo’ylab siljitib turadi. ajratilishi lozim bo’lgan …

3 / 13

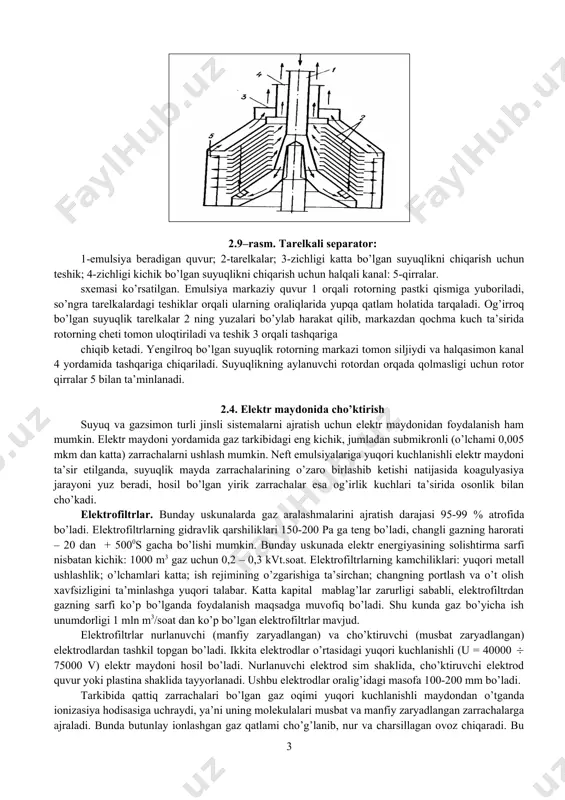

spenziya kiradigan quvur; 7-fugat chiqadigan teshik. tarelkali separatorlar uzluksiz ishlaydigan cho’ktiruvchi o’ta sentrifugalar qatoriga kiradi. bunday sentrifugalarning vertikal rotori bo’lib, suyuqlik bir necha tarelkalarga tarqaladi va zarrachalarning cho’kishi laminar rejimda amalga oshiriladi. tarelkali separatorlar emulsiyalarini ajratish va suyuqliklarni tindirish uchun ishlatiladi. 2.9-rasmda suyuqliklarni ajratishga mo’ljallangan tarelkali separatorning 2.9–rasm. tarelkali separator: 1-emulsiya beradigan quvur; 2-tarelkalar; 3-zichligi katta bo’lgan suyuqlikni chiqarish uchun teshik; 4-zichligi kichik bo’lgan suyuqlikni chiqarish uchun halqali kanal: 5-qirralar. sxemasi ko’rsatilgan. emulsiya markaziy quvur 1 orqali rotorning pastki qismiga yuboriladi, so’ngra tarelkalardagi teshiklar orqali ularning oraliqlarida yupqa qatlam holatida tarqaladi. og’irroq bo’lgan suyuqlik tarelkalar 2 ning yuzalari bo’ylab harakat qilib, markazdan qochma kuch ta’sirida rotorning cheti tomon uloqtiriladi va teshik 3 orqali tashqariga chiqib ketadi. yengilroq bo’lgan suyuqlik rotorning markazi tomon siljiydi va halqasimon kanal 4 yordamida tashqariga chiqariladi. suyuqlikning aylanuvchi rotordan orqada qolmasligi uchun rotor qirralar 5 bilan ta’minlanadi. 2.4. elektr maydonida cho’ktirish suyuq va gazsimon turli jinsli …

4 / 13

0 dan + 5000s gacha bo’lishi mumkin. bunday uskunada elektr energiyasining solishtirma sarfi nisbatan kichik: 1000 m3 gaz uchun 0,2 – 0,3 kvt.soat. elektrofiltrlarning kamchiliklari: yuqori metall ushlashlik; o’lchamlari katta; ish rejimining o’zgarishiga ta’sirchan; changning portlash va o’t olish xavfsizligini ta’minlashga yuqori talabar. katta kapital mablag’lar zarurligi sababli, elektrofiltrdan gazning sarfi ko’p bo’lganda foydalanish maqsadga muvofiq bo’ladi. shu kunda gaz bo’yicha ish unumdorligi 1 mln m3/soat dan ko’p bo’lgan elektrofiltrlar mavjud. elektrofiltrlar nurlanuvchi (manfiy zaryadlangan) va cho’ktiruvchi (musbat zaryadlangan) elektrodlardan tashkil topgan bo’ladi. ikkita elektrodlar o’rtasidagi yuqori kuchlanishli (u = 40000 ( 75000 v) elektr maydoni hosil bo’ladi. nurlanuvchi elektrod sim shaklida, cho’ktiruvchi elektrod quvur yoki plastina shaklida tayyorlanadi. ushbu elektrodlar oralig’idagi masofa 100-200 mm bo’ladi. tarkibida qattiq zarrachalari bo’lgan gaz oqimi yuqori kuchlanishli maydondan o’tganda ionizasiya hodisasiga uchraydi, ya’ni uning molekulalari musbat va manfiy zaryadlangan zarrachalarga ajraladi. bunda butunlay ionlashgan gaz qatlami cho’g’lanib, nur va charsillagan ovoz chiqaradi. bu …

5 / 13

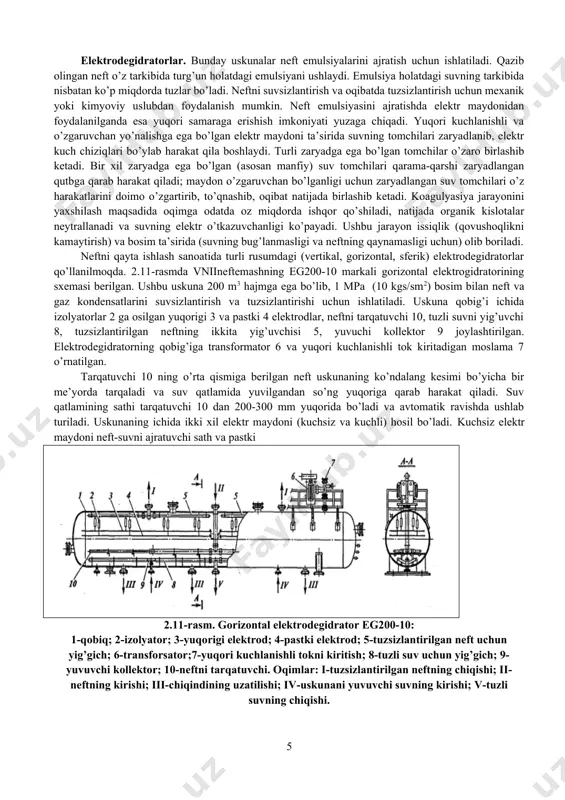

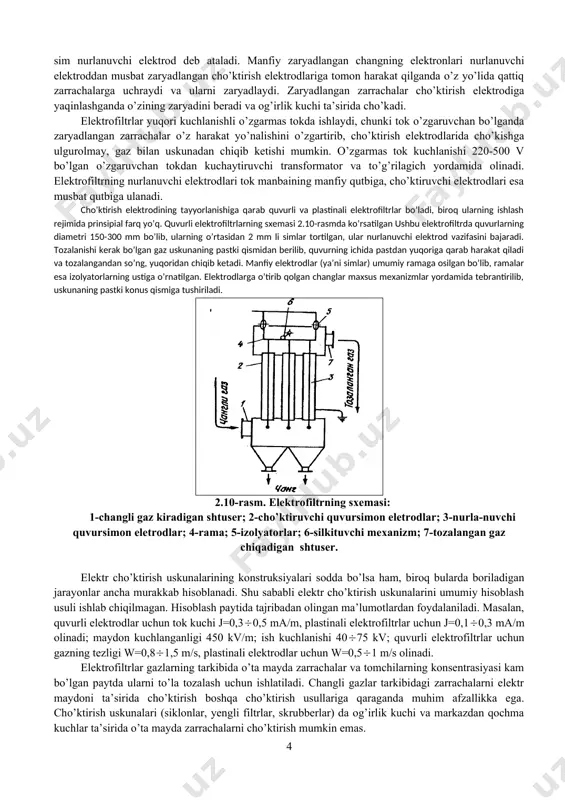

ltrning nurlanuvchi elektrodlari tok manbaining manfiy qutbiga, cho’ktiruvchi elektrodlari esa musbat qutbiga ulanadi. cho’ktirish elektrodining tayyorlanishiga qarab quvurli va plastinali elektrofiltrlar bo’ladi, biroq ularning ishlash rejimida prinsipial farq yo’q. quvurli elektrofiltrlarning sxemasi 2.10-rasmda ko’rsatilgan ushbu elektrofiltrda quvurlarning diametri 150-300 mm bo’lib, ularning o’rtasidan 2 mm li simlar tortilgan, ular nurlanuvchi elektrod vazifasini bajaradi. tozalanishi kerak bo’lgan gaz uskunaning pastki qismidan berilib, quvurning ichida pastdan yuqoriga qarab harakat qiladi va tozalangandan so’ng, yuqoridan chiqib ketadi. manfiy elektrodlar (ya’ni simlar) umumiy ramaga osilgan bo’lib, ramalar esa izolyatorlarning ustiga o’rnatilgan. elektrodlarga o’tirib qolgan changlar maxsus mexanizmlar yordamida tebrantirilib, uskunaning pastki konus qismiga tushiriladi. 2.10-rasm. elektrofiltrning sxemasi: 1-changli gaz kiradigan shtuser; 2-cho’ktiruvchi quvursimon eletrodlar; 3-nurla-nuvchi quvursimon eletrodlar; 4-rama; 5-izolyatorlar; 6-silkituvchi mexanizm; 7-tozalangan gaz chiqadigan shtuser. elektr cho’ktirish uskunalarining konstruksiyalari sodda bo’lsa ham, biroq bularda boriladigan jarayonlar ancha murakkab hisoblanadi. shu sababli elektr cho’ktirish uskunalarini umumiy hisoblash usuli ishlab chiqilmagan. hisoblash paytida tajribadan olingan ma’lumotlardan …
