1 / 69

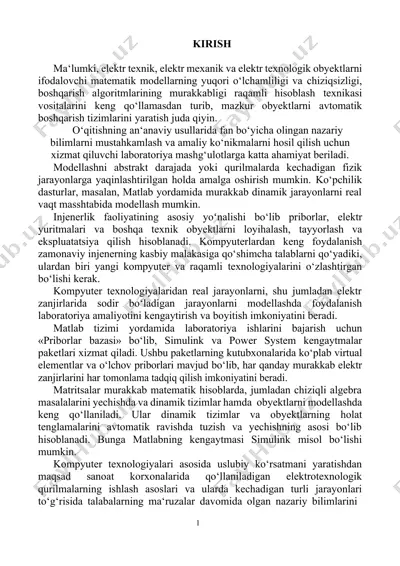

лаборатория машғулотлрининг мавзулари kirish ma‘lumki, elektr texnik, elektr mexanik va elektr texnologik obyektlarni ifodalovchi matematik modellarning yuqori o‘lchamliligi va chiziqsizligi, boshqarish algoritmlarining murakkabligi raqamli hisoblash texnikasi vositalarini keng qo‘llamasdan turib, mazkur obyektlarni avtomatik boshqarish tizimlarini yaratish juda qiyin. o‘qitishning an‘anaviy usullarida fan bo‘yicha olingan nazariy bilimlarni mustahkamlash va amaliy ko‘nikmalarni hosil qilish uchun xizmat qiluvchi laboratoriya mashg‘ulotlarga katta ahamiyat beriladi. modellashni abstrakt darajada yoki qurilmalarda kechadigan fizik jarayonlarga yaqinlashtirilgan holda amalga oshirish mumkin. ko‘pchilik dasturlar, masalan, matlab yordamida murakkab dinamik jarayonlarni real vaqt masshtabida modellash mumkin. injenerlik faoliyatining asosiy yoʻnalishi bo‘lib priborlar, elektr yuritmalari va boshqa texnik obyektlarni loyihalash, tayyorlash va ekspluatatsiya qilish hisoblanadi. kompyuterlardan keng foydalanish zamonaviy injenerning kasbiy malakasiga qo‘shimcha talablarni qo‘yadiki, ulardan biri yangi kompyuter va raqamli texnologiyalarini o‘zlashtirgan bo‘lishi kerak. kompyuter texnologiyalaridan real jarayonlarni, shu jumladan elektr zanjirlarida sodir bo‘ladigan jarayonlarni modellashda foydalanish laboratoriya amaliyotini kengaytirish va boyitish imkoniyatini beradi. matlab tizimi yordamida laboratoriya ishlarini bajarish …

2 / 69

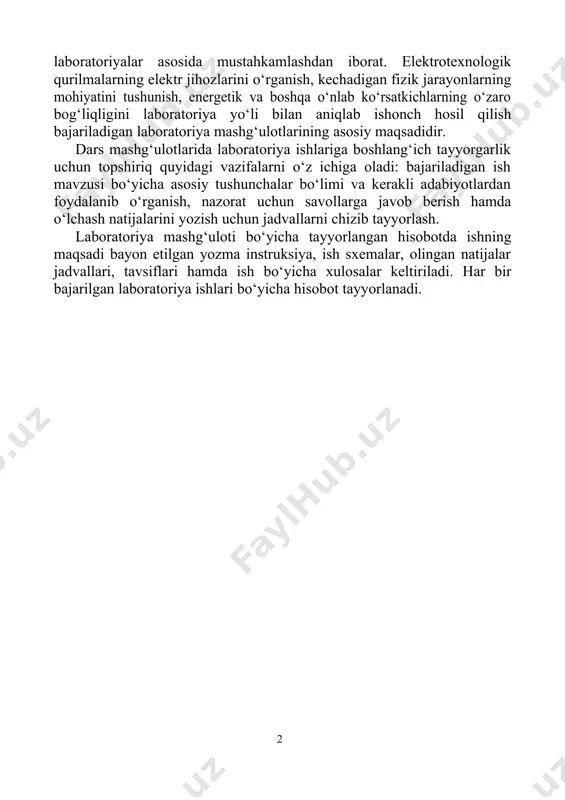

b hisoblanadi. bunga matlabning kengaytmasi simulink misol bo‘lishi mumkin. kompyuter texnologiyalari asosida uslubiy ko‘rsatmani yaratishdan maqsad sanoat korxonalarida qo‘llaniladigan elektrotexnologik qurilmalarning ishlash asoslari va ularda kechadigan turli jarayonlari to‘g‘risida talabalarning ma‘ruzalar davomida olgan nazariy bilimlarini 62 laboratoriyalar asosida mustahkamlashdan iborat. elektrotexnologik qurilmalarning elektr jihozlarini o‘rganish, kechadigan fizik jarayonlarning mohiyatini tushunish, energetik va boshqa o‘nlab ko‘rsatkichlarning o‘zaro bog‘liqligini laboratoriya yo‘li bilan aniqlab ishonch hosil qilish bajariladigan laboratoriya mashg‘ulotlarining asosiy maqsadidir. dars mashg‘ulotlarida laboratoriya ishlariga boshlang‘ich tayyorgarlik uchun topshiriq quyidagi vazifalarni o‘z ichiga oladi: bajariladigan ish mavzusi bo‘yicha asosiy tushunchalar bo‘limi va kerakli adabiyotlardan foydalanib o‘rganish, nazorat uchun savollarga javob berish hamda o‘lchash natijalarini yozish uchun jadvallarni chizib tayyorlash. laboratoriya mashg‘uloti bo‘yicha tayyorlangan hisobotda ishning maqsadi bayon etilgan yozma instruksiya, ish sxemalar, olingan natijalar jadvallari, tavsiflari hamda ish bo‘yicha xulosalar keltiriladi. har bir bajarilgan laboratoriya ishlari bo‘yicha hisobot tayyorlanadi. 1– lаbоrаtоriya ishi arduino mikrokontrollyori va arduino ide dasturi bilan tanishish 1. ishdan …

3 / 69

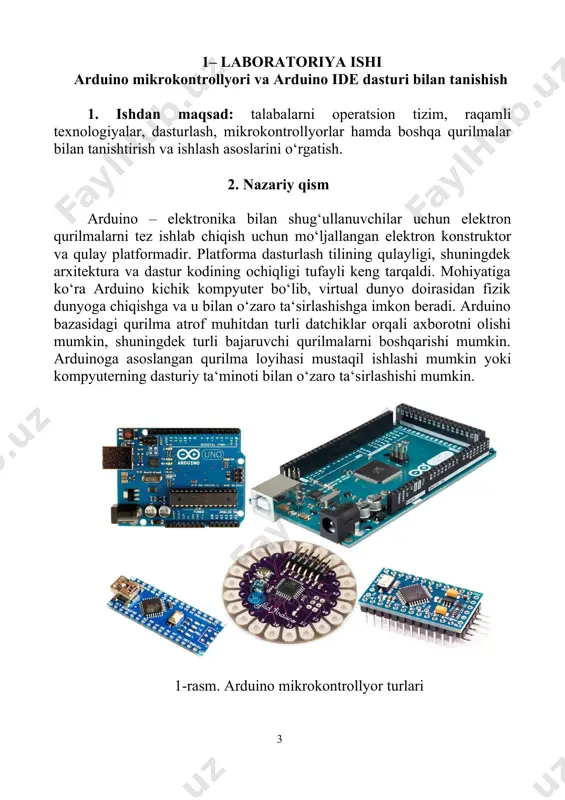

irlashishga imkon beradi. arduino bazasidagi qurilma atrof muhitdan turli datchiklar orqali axborotni olishi mumkin, shuningdek turli bajaruvchi qurilmalarni boshqarishi mumkin. arduinoga asoslangan qurilma loyihasi mustaqil ishlashi mumkin yoki kompyuterning dasturiy ta‘minoti bilan o‘zaro ta‘sirlashishi mumkin. 1-rasm. arduino mikrokontrollyor turlari arduino uno atmega328 mikrokontrollyoriga asoslangan bir nechta (mega, mikro, nano, lilypad va boshqalar) ishlab chiqarish platalaridan biridir. u asosan qoʻllanish sohasi kengligi va universalligi tufayli keng tarqalgan. arduino unoda 14 ta raqamli kirish-chiqish portlari mavjuddir. shuningdek oltita kiruvchi analog porti mavjuddir. 16 mhz li generator, usb port, ta‘minot manbaiga ulovchi shtekkeri, tozalash tugmasi va boshqa mikrokontrollyorlar bilan birgalikda ishlash uchun moʻljallangan icsp shtekkeri mavjuddir. arduino bilan ishlashni boshlash uchun arduino.cc saytiga kirish va download bo‘limidan arduino ide dasturini ko‘chirib olish kerak. bu ishlarni bajarishdan oldin kompyuterdagi operatsion tizim haqida ma‘lumotga ega bo‘lish kerak. istalgan brauzer yordamida quyidagi manzil qatorini kiritish kerak: https://www.arduino.cc/en/main/software yuklash uchun operatsion tizimga mos keluvchi dasturlardan birini tanlash …

4 / 69

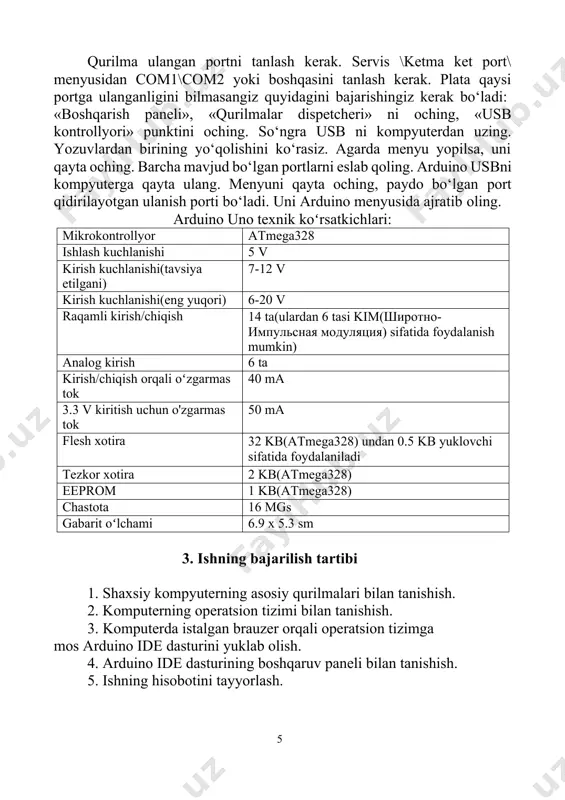

ni kompyuterga qayta ulang. menyuni qayta oching, paydo bo‘lgan port qidirilayotgan ulanish porti bo‘ladi. uni arduino menyusida ajratib oling. arduino uno texnik koʻrsatkichlari: mikrokontrollyor atmega328 ishlash kuchlanishi 5 v kirish kuchlanishi(tavsiya etilgani) 7-12 v kirish kuchlanishi(eng yuqori) 6-20 v raqamli kirish/chiqish 14 ta(ulardan 6 tasi kim(широтно- импульсная модуляция) sifatida foydalanish mumkin) analog kirish 6 ta kirish/chiqish orqali oʻzgarmas tok 40 ma 3.3 v kiritish uchun o'zgarmas tok 50 ma flesh xotira 32 kb(atmega328) undan 0.5 kb yuklovchi sifatida foydalaniladi tezkor xotira 2 kb(atmega328) eeprom 1 kb(atmega328) chastota 16 mgs gabarit oʻlchami 6.9 x 5.3 sm 3. ishning bajarilish tartibi 1. shaxsiy kompyuterning asosiy qurilmalari bilan tanishish. 2. komputerning operatsion tizimi bilan tanishish. 3. komputerda istalgan brauzer orqali operatsion tizimga mos arduino ide dasturini yuklab olish. 4. arduino ide dasturining boshqaruv paneli bilan tanishish. 5. ishning hisobotini tayyorlash. 4. laboratoriya ishini bajarish uchun vazifa 1. kompyuterni ishga tushirish. 2. arduino ide …

5 / 69

digan birinchi funksiyasidir va u bir marta bajariladi, chunki u portlarning ishlash rejimini o‘rnatish (pin model) yoki ketma- ket ulanishi initsializatsiya qilish uchun ishlatiladi. keyingi loop funksiya doimo bajariladigan koddan iborat bo‘ladi, kirish signallari o‘qiladi, chiqishlar uzib ulanadi va h.k.z. bu funksiya arduino barcha dasturlarda asosiy ishni bajaradi. setup () setup () funksiyasi dastur boshlanishida bir marta chaqiriladi. undan chiqishlar rejimlarini o‘rnatish yoki ketma- ket ulanishni initsializatsiya qilish uchun foydalaniladi. u dasturga, hatto hech narsa bo‘lmaganda ham kiritilishi kerak. void setup () { pin mode (pin, output); } // ‗pin‗ chiqish sifatida o‘rnatadi. loop () setup () funksiyasi chaqirilganidan so‘ng boshqarish loop () funksiyasiga o‘tadi. u o‘zining nomi nimani anglatsa, o‘sha aniqlik bilan bajaradi – uzluksiz ravishda dasturga arduino platasini boshqarish, javob berish va buyruq o‘zgartirishga imkon bergan holda bajariladi. void loop () { digitalwrite (pin, high); //‗pin‗ ni ulash delay (1000) //sekundli to‘xtalish digitalwrite (pin, low); //‗pin‗ ni uzish …
