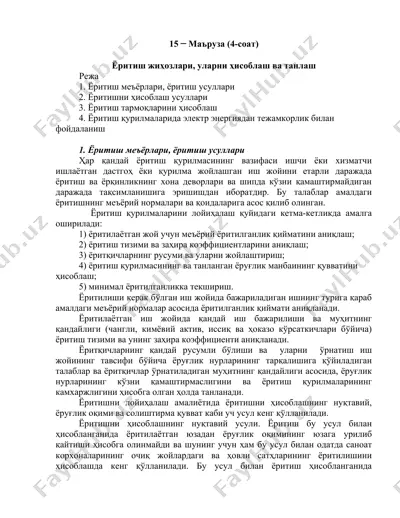

1 ─ маъруза 15 ─ маъруза (4-соат) ёритиш жиҳозлари, уларни ҳисоблаш ва танлаш режа 1. ёритиш меъёрлари, ёритиш усуллари 2. ёритишни ҳисоблаш усуллари 3. ёритиш тармоқларини ҳисоблаш 4. ёритиш қурилмаларида электр энергиядан тежамкорлик билан фойдаланиш 1. ёритиш меъёрлари, ёритиш усуллари ҳар қандай ёритиш қурилмасининг вазифаси ишчи ёки хизматчи ишлаётган дастгоҳ ёки қурилма жойлашган иш жойини етарли даражада ёритиш ва ёрқинликнинг хона деворлари ва шипда кўзни қамаштирмайдиган даражада тақсимланишига эришишдан иборатдир. бу талаблар амалдаги ёритишнинг меъёрий нормалари ва қоидаларига асос қилиб олинган. ёритиш қурилмаларини лойиҳалаш қуйидаги кетма-кетликда амалга оширилади: 1) ёритилаётган жой учун меъёрий ёритилганлик қийматини аниқлаш; 2) ёритиш тизими ва заҳира коэффициентларини аниқлаш; 3) ёритқичларнинг русуми ва уларни жойлаштириш; 4) ёритиш қурилмасининг ва танланган ёруғлик манбаининг қувватини ҳисоблаш; 5) минимал ёритилганликка текшириш. ёритилиши керак бўлган иш жойида бажариладиган ишнинг турига қараб амалдаги меъёрий нормалар асосида ёритилганлик қиймати аниқланади. ёритилаётган иш жойида қандай иш бажарилиши ва муҳитнинг қандайлиги (чангли, кимёвий актив, …

2 / 8

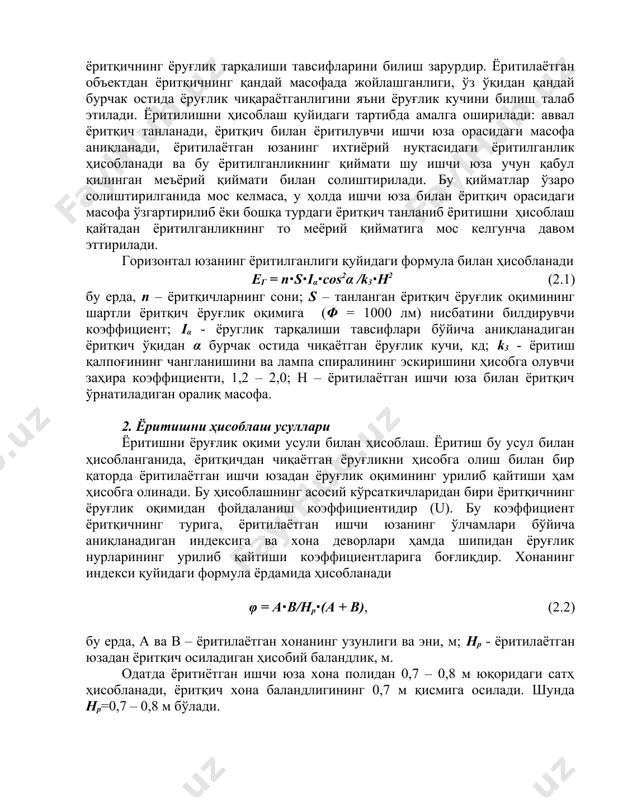

г қўлланилади. бу усул билан ёритиш ҳисобланганида ёритқичнинг ёруғлик тарқалиши тавсифларини билиш зарурдир. ёритилаётган объектдан ёритқичнинг қандай масофада жойлашганлиги, ўз ўқидан қандай бурчак остида ёруғлик чиқараётганлигини яъни ёруғлик кучини билиш талаб этилади. ёритилишни ҳисоблаш қуйидаги тартибда амалга оширилади: аввал ёритқич танланади, ёритқич билан ёритилувчи ишчи юза орасидаги масофа аниқланади, ёритилаётган юзанинг ихтиёрий нуқтасидаги ёритилганлик ҳисобланади ва бу ёритилганликнинг қиймати шу ишчи юза учун қабул қилинган меъёрий қиймати билан солиштирилади. бу қийматлар ўзаро солиштирилганида мос келмаса, у ҳолда ишчи юза билан ёритқич орасидаги масофа ўзгартирилиб ёки бошқа турдаги ёритқич танланиб ёритишни ҳисоблаш қайтадан ёритилганликнинг то меёрий қийматига мос келгунча давом эттирилади. горизонтал юзанинг ёритилганлиги қуйидаги формула билан ҳисобланади ег = n∙s∙iα∙cos2α /k3∙h2 (2.1) бу ерда, n – ёритқичларнинг сони; s – танланган ёритқич ёруғлик оқимининг шартли ёритқич ёруғлик оқимига (φ = 1000 лм) нисбатини билдирувчи коэффициент; iα - ёруглик тарқалиши тавсифлари бўйича аниқланадиган ёритқич ўқидан α бурчак остида чиқаётган ёруғлик кучи, …

3 / 8

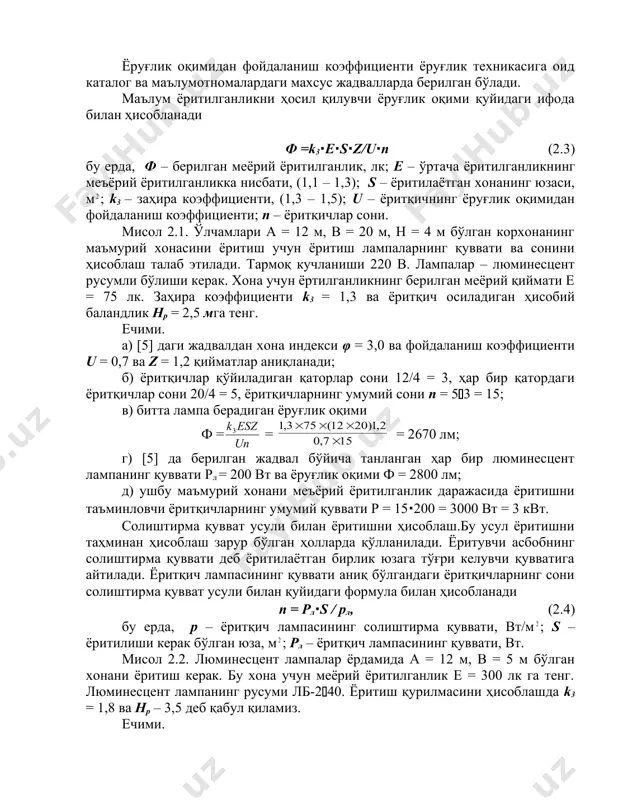

а + в), (2.2) бу ерда, а ва в – ёритилаётган хонанинг узунлиги ва эни, м; нр - ёритилаётган юзадан ёритқич осиладиган ҳисобий баландлик, м. одатда ёритиётган ишчи юза хона полидан 0,7 – 0,8 м юқоридаги сатҳ ҳисобланади, ёритқич хона баландлигининг 0,7 м қисмига осилади. шунда нр=0,7 – 0,8 м бўлади. ёруғлик оқимидан фойдаланиш коэффициенти ёруғлик техникасига оид каталог ва маълумотномалардаги махсус жадвалларда берилган бўлади. маълум ёритилганликни ҳосил қилувчи ёруғлик оқими қуйидаги ифода билан ҳисобланади ф =k3∙e∙s∙z/u∙n (2.3) бу ерда, ф – берилган меёрий ёритилганлик, лк; e – ўртача ёритилганликнинг меъёрий ёритилганликка нисбати, (1,1 – 1,3); s – ёритилаётган хонанинг юзаси, м ; k3 – заҳира коэффициенти, (1,3 – 1,5); u – ёритқичнинг ёруғлик оқимидан фойдаланиш коэффициенти; n – ёритқичлар сони. мисол 2.1. ўлчамлари а = 12 м, в = 20 м, н = 4 м бўлган корхонанинг маъмурий хонасини ёритиш учун ёритиш лампаларнинг қуввати ва сонини ҳисоблаш талаб этилади. …

4 / 8

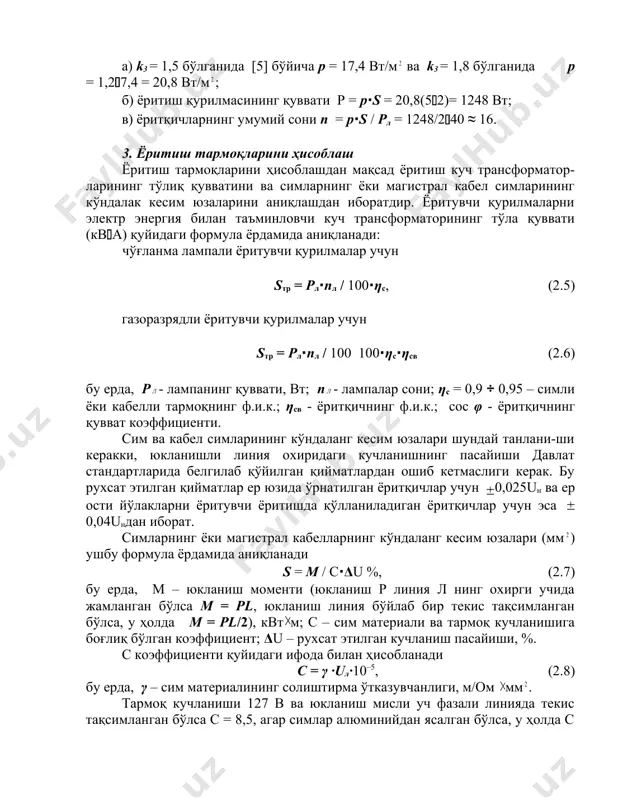

уввати аниқ бўлгандаги ёритқичларнинг сони солиштирма қувват усули билан қуйидаги формула билан ҳисобланади n = pл∙s / рл, (2.4) бу ерда, р – ёритқич лампасининг солиштирма қуввати, вт/м ; s – ёритилиши керак бўлган юза, м ; pл – ёритқич лампасининг қуввати, вт. мисол 2.2. люминесцент лампалар ёрдамида а = 12 м, в = 5 м бўлган хонани ёритиш керак. бу хона учун меёрий ёритилганлик е = 300 лк га тенг. люминесцент лампанинг русуми лб-2(40. ёритиш қурилмасини ҳисоблашда k3 = 1,8 ва нр – 3,5 деб қабул қиламиз. ечими. а) k3 = 1,5 бўлганида [5] бўйича p = 17,4 вт/м ва k3 = 1,8 бўлганида p = 1,2(7,4 = 20,8 вт/м ; б) ёритиш қурилмасининг қуввати р = p∙s = 20,8(5(2)= 1248 вт; в) ёритқичларнинг умумий сони n = p∙s / рл = 1248/2(40 ≈ 16. 3. ёритиш тармоқларини ҳисоблаш ёритиш тармоқларини ҳисоблашдан мақсад ёритиш куч трансформатор-ларининг тўлиқ қувватини ва …

5 / 8

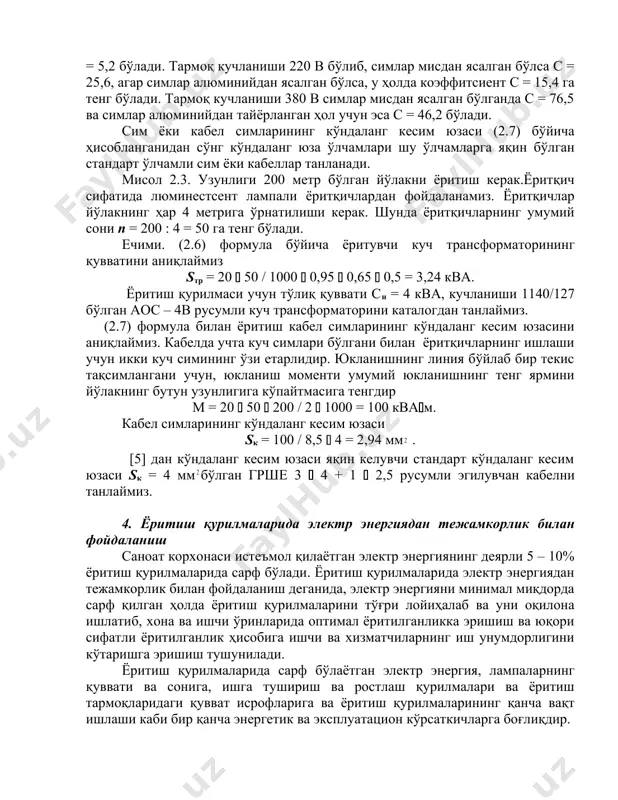

йлаб бир текис тақсимланган бўлса, у ҳолда m = pl/2), квт м; c – сим материали ва тармоқ кучланишига боғлиқ бўлган коэффициент; δu – рухсат этилган кучланиш пасайиши, %. с коэффициенти қуйидаги ифода билан ҳисобланади с = γ ∙uл∙10–5, (2.8) бу ерда, γ – сим материалининг солиштирма ўтказувчанлиги, м/ом мм . тармоқ кучланиши 127 в ва юкланиш мисли уч фазали линияда текис тақсимланган бўлса с = 8,5, агар симлар алюминийдан ясалган бўлса, у ҳолда с = 5,2 бўлади. тармоқ кучланиши 220 в бўлиб, симлар мисдан ясалган бўлса с = 25,6, агар симлар алюминийдан ясалган бўлса, у ҳолда коэффитсиент с = 15,4 га тенг бўлади. тармоқ кучланиши 380 в симлар мисдан ясалган бўлганда с = 76,5 ва симлар алюминийдан тайёрланган ҳол учун эса с = 46,2 бўлади. сим ёки кабел симларининг кўндаланг кесим юзаси (2.7) бўйича ҳисобланганидан сўнг кўндаланг юза ўлчамлари шу ўлчамларга яқин бўлган стандарт ўлчамли сим ёки кабеллар танланади. …
