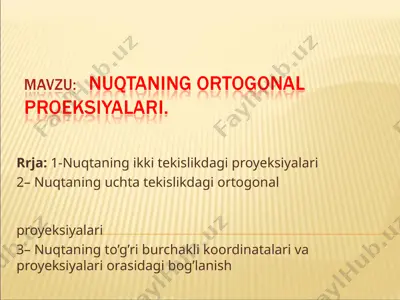

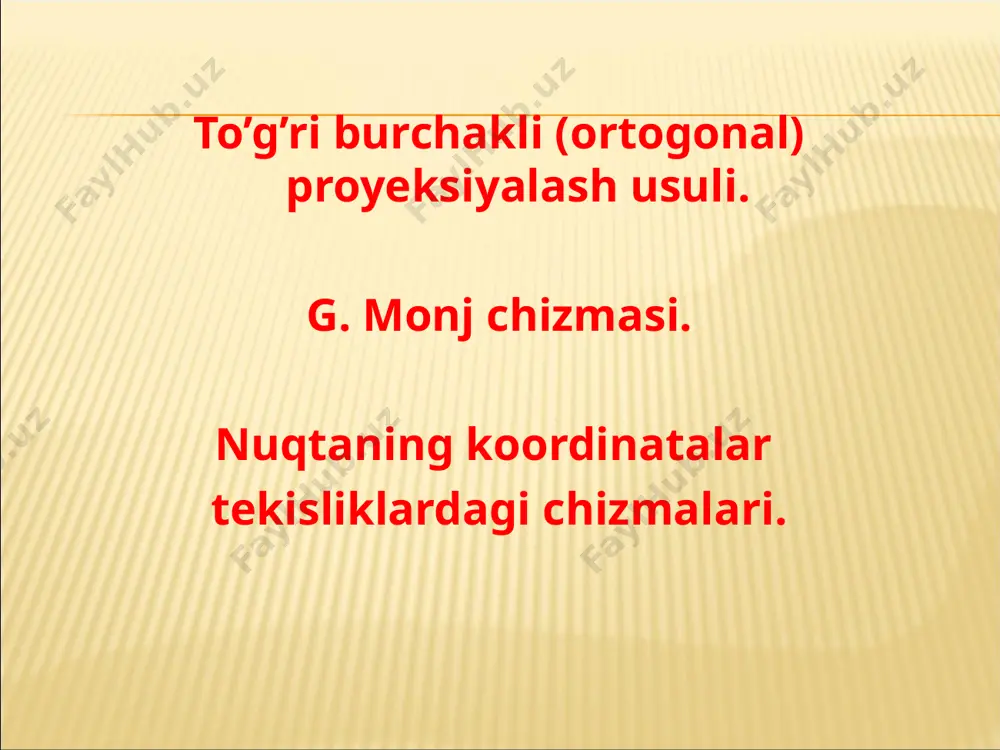

proyeksiyalash metodlari rrja: 1-nuqtaning ikki tekislikdagi proyeksiyalari 2– nuqtaning uchta tekislikdagi ortogonal proyeksiyalari 3– nuqtaning to’g’ri burchakli koordinatalari va proyeksiyalari orasidagi bog’lanish to’g’ri burchakli (ortogonal) proyeksiyalash usuli. g. monj chizmasi. nuqtaning koordinatalar tekisliklardagi chizmalari. o’zaro perpendikulyar bo’lgan ikki tekislik bir–biri bilan kesishib fazoni to’rt qismga – kvadrantlarga (choraklarga) bo’ladi. h tekislik gorizontal proyeksiyalar tekisligi, vertikal joylashgan v tekislik frontal proyeksiyalar tekisligi deb ataladi. h va v proyeksiyalar tekisliklari o’zaro kesishgan ox chizig’i proyeksiyalar o’qi deyiladi. bunda nuqta yoki geometrik shaklning bitta tekislikda joylashtirilgan ikki – gorizontal va frontal tasvirlari – monj chizmasi (yoki kompleks chizma) hosil qilinadi. birinchi chorakda joylashgan nuqtaning chizmasi a nuqtaning h va v tekisliklardagi proyeksiyalarini yasash uchun bu nuqtadan mazkur tekisliklarga perpendikulyar o’tkazamiz va ularning bu tekisliklar bilan kesishish nuqtalarini aniqlaymiz. bu yerda a' – a nuqtaning gorizontal proyeksiyasi , a" – uning frontal proyeksiyasi deb ataladi. shakldagi aa' va aa" chiziqlar proyeksiyalovchi nurlar yoki proyeksiyalovchi …

2 / 10

oni 8 qismga – oktantlarga bo’ladi. h tekislik – gorizontal proetsiyalar tekisligi, v – frontal proyeksiyalar tekisligi deyiladi, w tekislik profil proyeksiyalar tekisligi deb ataladi. proyeksiyalar o’qlarini tashkil qiluvchi ox – abssissalar o’qi, oy – ordinatalar o’qi va oz – applikatalar o’qi deb ataladi. birinchi oktantda joylashgan nuqtaning chizmasi ikkinchi oktantda joylashgan nuqtaning chizmasi har xil oktantlarda joylashgan nuqtaning koordinata o’qlari ishoralari. o’qlar oktantlar i ii iii iv v vi vii viii x + + + + - - - - y + - - + + - - + z + + - - + + - - 1–misol. a(50,30,60) nuqtaning berilgan koordinatalari bo’yicha uning fazoviy vaziyati va epyuri yasalsin. 2–misol. b(60, –40, 70) nuqtaning berilgan koordinatalari bo’yicha fazoviy vaziyati va epyuri yasalsin.

3 / 10

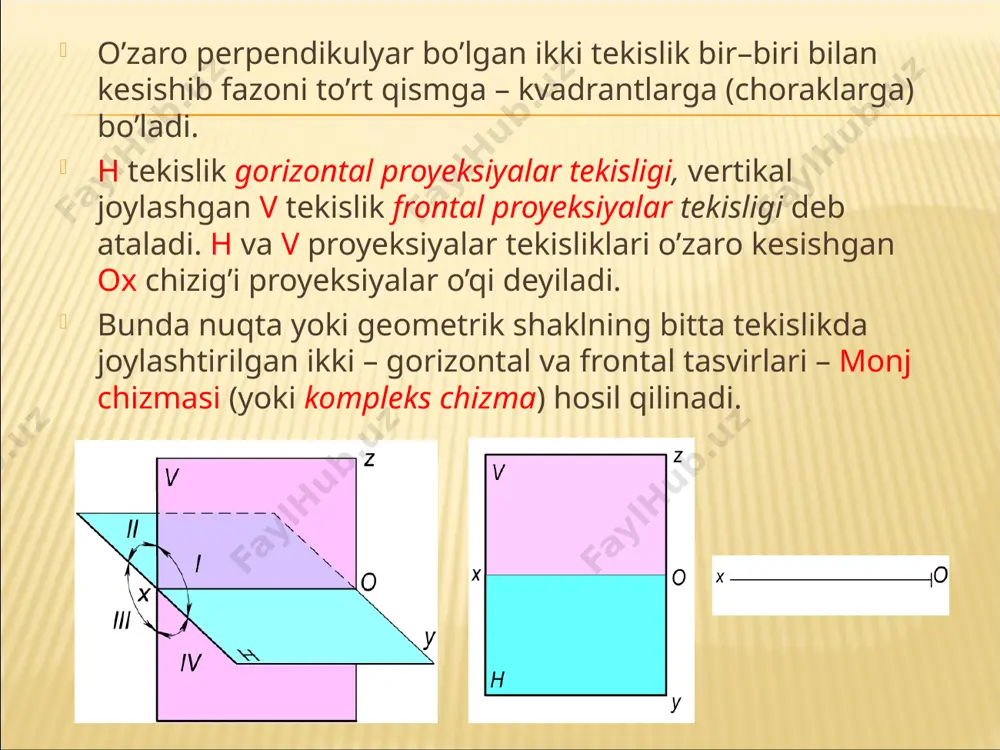

nuqtaning ortogonal proyeksiyalari - Page 3

4 / 10

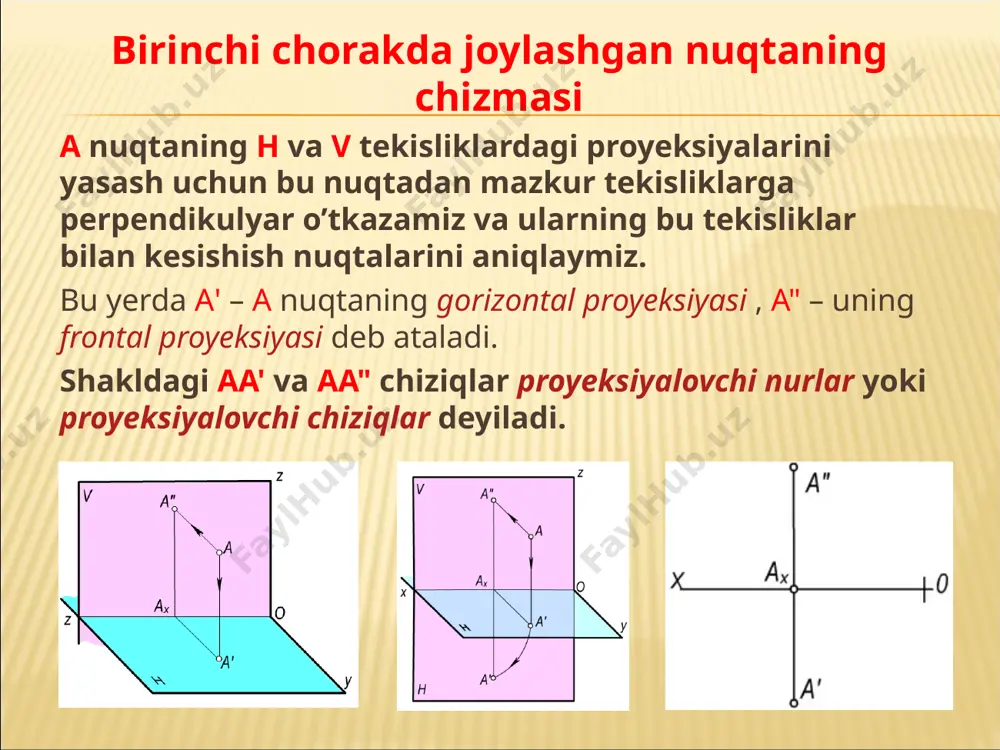

nuqtaning ortogonal proyeksiyalari - Page 4

5 / 10

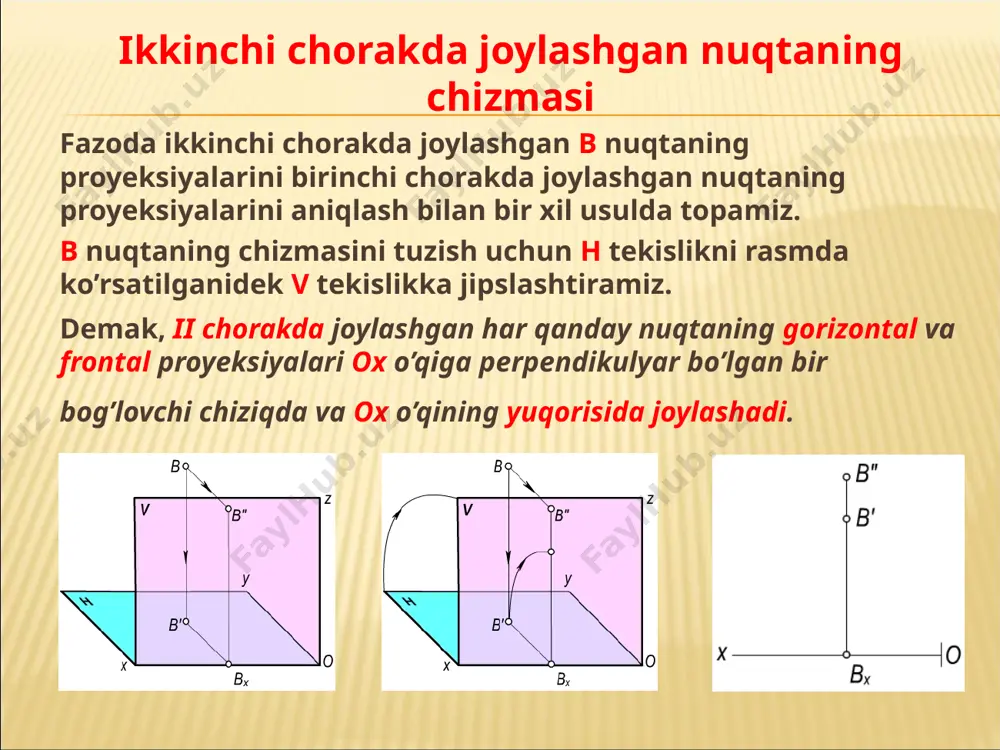

nuqtaning ortogonal proyeksiyalari - Page 5
