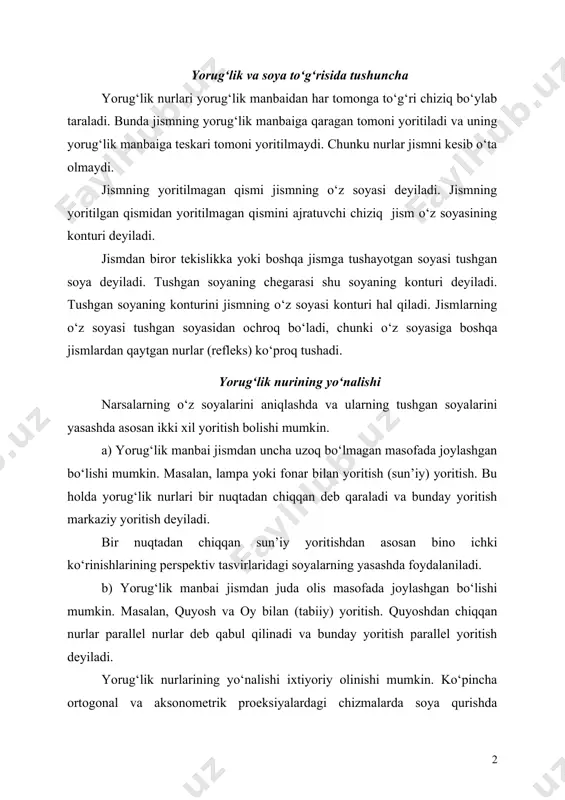

1449940536_62559.doc ortogonal proeksiyalarda soyalar qurish ortogonal proeksiyalarda soyalar qurish reja: · yorug‘lik va soya to‘g‘risida tushunchа · yorug‘lik nurining yo‘nalishi · nuqtadan tushgan soyani yasash · to‘g‘ri chiziq kesmasidan tushgan soyani qurish · geometrik jismlarning soyalarini yasash · ko‘pyoqlarning soyalarini yasash · egri sirtlarning soyalarini yasash · konusdan tushgan soyani yasash. yorug‘lik va soya to‘g‘risida tushunchа yorug‘lik nurlari yorug‘lik manbaidan har tomonga to‘g‘ri chiziq bo‘ylab taraladi. bunda jismning yorug‘lik manbaiga qaragan tomoni yoritiladi va uning yorug‘lik manbaiga teskari tomoni yoritilmaydi. chunku nurlar jismni kesib o‘ta olmaydi. jismning yoritilmagan qismi jismning o‘z soyasi deyiladi. jismning yoritilgan qismidan yoritilmagan qismini ajratuvchi chiziq jism o‘z soyasining konturi deyiladi. jismdan biror tekislikka yoki boshqa jismga tushayotgan soyasi tushgan soya deyiladi. tushgan soyaning chegarasi shu soyaning konturi deyiladi. tushgan soyaning konturini jismning o‘z soyasi konturi hal qiladi. jismlarning o‘z soyasi tushgan soyasidan ochroq bo‘ladi, chunki o‘z soyasiga boshqa jismlardan qaytgan nurlar (refleks) ko‘proq tushadi. yorug‘lik …

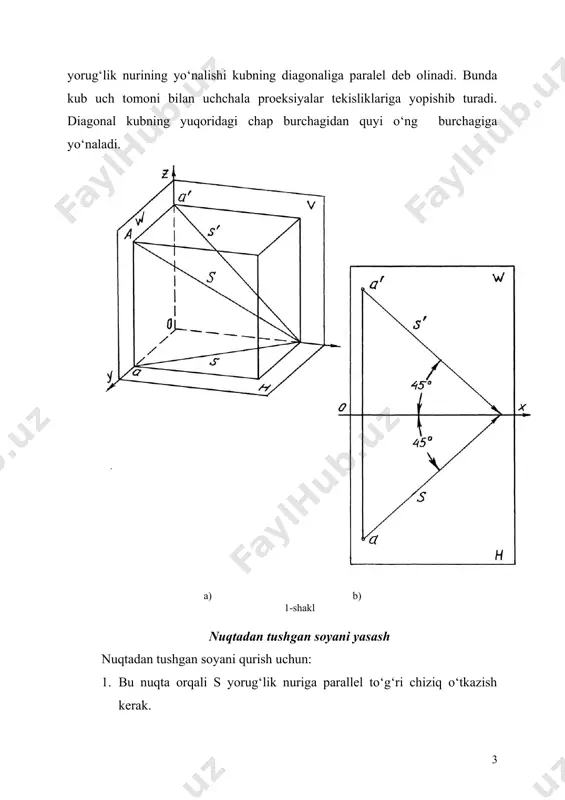

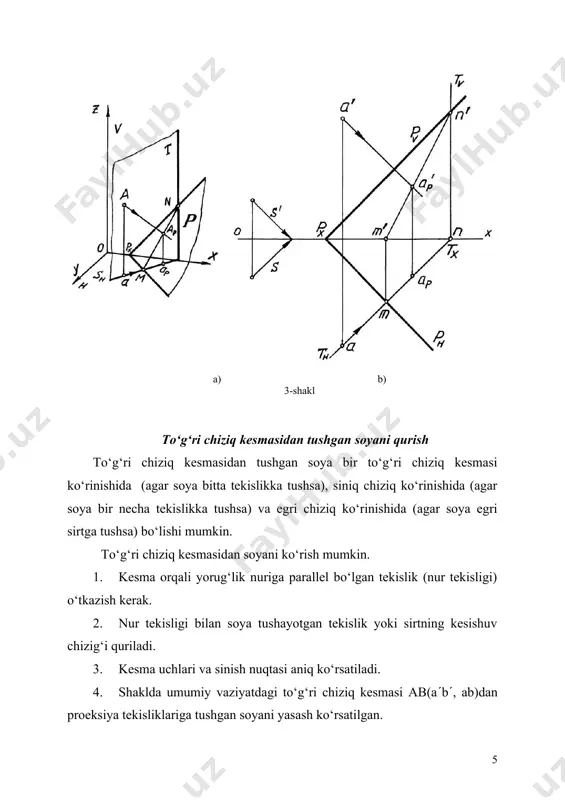

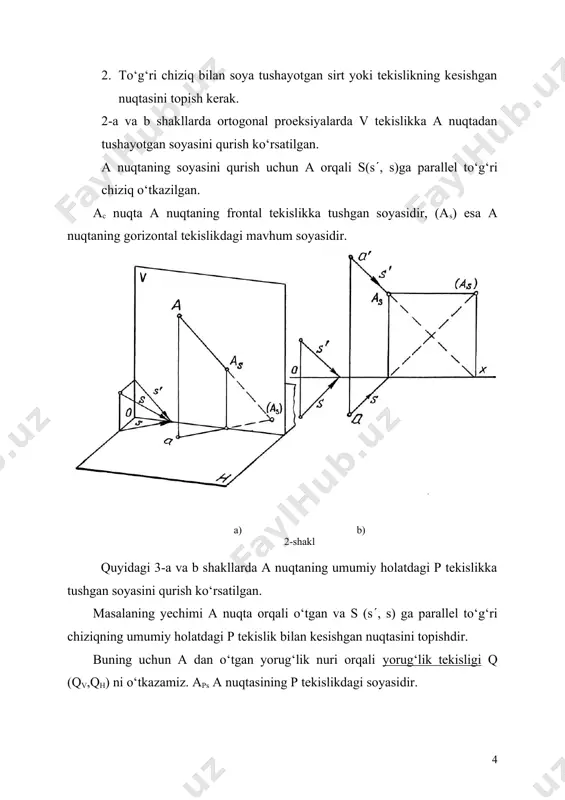

‘nalishi ixtiyoriy olinishi mumkin. ko‘pincha ortogonal va aksonometrik proeksiyalardagi chizmalarda soya qurishda yorug‘lik nurining yo‘nalishi kubning diagonaliga paralel deb olinadi. bunda kub uch tomoni bilan uchchala proeksiyalar tekisliklariga yopishib turadi. diagonal kubning yuqoridagi chap burchagidan quyi o‘ng burchagiga yo‘naladi. а) b) 1-shakl nuqtadan tushgan soyani yasash nuqtadan tushgan soyani qurish uchun: 1. bu nuqta orqali s yorug‘lik nuriga parallel to‘g‘ri chiziq o‘tkazish kerak. 2. to‘g‘ri chiziq bilan soya tushayotgan sirt yoki tekislikning kesishgan nuqtasini topish kerak. 2-a va b shakllarda ortogonal proeksiyalarda v tekislikka a nuqtadan tushayotgan soyasini qurish ko‘rsatilgan. a nuqtaning soyasini qurish uchun a orqali s(s(, s)ga parallel to‘g‘ri chiziq o‘tkazilgan. ac nuqta a nuqtaning frontal tekislikka tushgan soyasidir, (as) esa a nuqtaning gorizontal tekislikdagi mavhum soyasidir. а) b) 2-shakl quyidagi 3-a va b shakllarda a nuqtaning umumiy holatdagi p tekislikka tushgan soyasini qurish ko‘rsatilgan. masalaning yechimi a nuqta orqali o‘tgan va s (s(, s) ga parallel to‘g‘ri …

a(b(, ab)dan proeksiya tekisliklariga tushgan soyani yasash ko‘rsatilgan. kesmadan tushgan soyani yasash uchun kesma uchlaridan tushgan soyalar yasaladi. shakldan ko‘rinib turibdiki, a nuqtaning soyasi as nuqta h tekislikda, b nuqtaning soyasi bc nuqta v tekislikda kelib chiqqan. demak, ab kesmadan soyaning bir qismi h tekislikka, boshqa qismi v tekislikka tushadi. soya siniq chiziq asksbs ko‘rinishida tasvirlanadi. soyaning sinish nuqtasi ks ni as nuqtani b nuqtaning h tekislikdagi mavhum soyasi (bs) nuqtaga ulash yo‘li bilan aniqlash mumkin. kesmadagi k (k(, k) nuqta soyaning sinish nuqtasidan o‘tgan teskari nur bilan aniqlanadi. а) b) 4-shakl 5-shakldagi ab (a(b(, ab) kesma v tekislikka parallel (chunki ab||ox), shuning uchun kesmadan v tekislikka tushgan soya kesmaning o‘ziga parallel (asbs||ab). а) b) 5-shakl 6- shakldagi ab (a(b(, ab) kesma h tekislikka perpendikulyar, shuning uchun kesmadan h tekislikka tushgan soya yorug‘lik nurining gorizontal proyeksiyasiga parallel yo‘nalgan (bks||s; ksas||ab). а) b) 6-shakl 7-shaklda vertikal ab(a(b(, ab) kesmadan h tekislikka …

g sirtiga urinma bo‘lib o‘tgan yorug‘lik nurlarining yig‘indisi o‘rovchi sirtni hosil qiladi. bu o‘rovchi nur sirtining jism sirtiga urinma bo‘lgan nuqtalarining yig‘indisi o‘z soyasining konturini, jism sirtiga urinma bo‘lgan yorug‘lik nurlarining soya tushadigan tekislik yoki boshqa sirt bilan kesishgan nuqtalari yig‘indisi esa jismdan tushgan soyaning konturini hosil qiladi. yuqorida aytilganlarga binoan jismlarning soyalari quyidagi tartibda yasaladi: 1. jismning o‘z soyasi aniqlanadi. 2. o‘z soyasi konturidan tushgan, ya’ni jismdan tushgan soya yasaladi. jismlarning shakliga qarab, o‘rovchi nur sirti ko‘pyoqli, egri sirt va urinma tekisliklardan iborat bo‘lishi mumkin. ko‘pyoqlarning soyalarini yasash ko‘pyoqning o‘z soyasi konturi fazoviy tasavvur asosida hech qanday grafik qurishlarsiz aniqlanadi. siniq chiziqlardan iborat o‘z soyasidan tushgan soya quriladi. 8-a va b shakllarda ortogonal va aksonometrik proyeksiyalarda prizmadan tushgan soya qurilishi ko‘rsatilgan. а) b) 8-shakl 8-a) chizmadan ko‘rinib turibdiki, yorug‘lik manbaidan eng uzoqda joylashgan c1 cho‘qqi joylashgan va u o‘z soyasida qolib ketgan. c1 cho‘qqiga yondosh yoqlar ham o‘z soyasida …

oyasini topish uchun silindr sirtiga urinma yorug‘lik nuriga parallel tekisliklar o‘tkaziladi. urinish sodir bo‘lgan joydagi yasovchilar silindrning yoritilgan va yoritilmagan qismlari chegarasi, ya’ni o‘z soyasining konturidir. hosil bo‘lgan konturdan tushgan soya quriladi. 10-a va b shakllarda to‘g‘ri doiraviy silindrlardan tushgan soyani qurish ko‘rsatilgan. 10- a) shakl 10- b) shakl silindr o‘z soyasining konturini quramiz. buning uchun silindr quyi asosiga yorug‘lik nuriga parallel urinma o‘tkazamiz. urinma nuqtalar 1 va 2 ni aniqlaymiz. ular orqali esa silindr yasovchilari 1(1 va 2(2 ni o‘z soyasi konturini topamiz. silindr o‘z soyasining to‘liq konturi ostki va ustki asoslar cheti bo‘yicha 2, 5, 4, 3, 1 nuqtalardan o‘tadi. h tekislikka tushgan soya 2k va 1t urinma chiziqlar bilan chegaralangan. bunda k va t nuqtalar soyaning sinish nuqtalaridir. frontal tekislikka tushgan soyani aniqlash uchun silindr ustki asosidagi 25431 nuqtalaridan ellips quriladi. (2s5s4s3s1s konturi). konusdan tushgan soyani yasash. konusning o‘z soyasini qurish uchun uning sirtiga yorug‘lik nuriga parallel …
