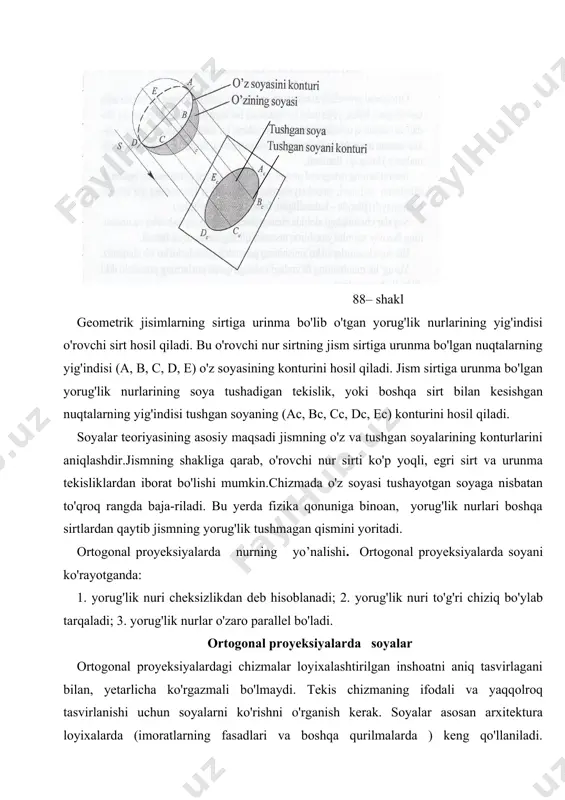

1523204187_70856.doc uch o’lchamli geometric shakllardan tushgan soyalar reja: 1. ortogonal proyeksiyalarda soyalar 2. nuqtadan proyeksiya tekisliklariga tushgan soyani yasash 3. nuqtadan umumiy vaziyatdagi tekislikka tushgan soya 88– shakl geometrik jisimlarning sirtiga urinma bo'lib o'tgan yorug'lik nurlarining yig'indisi o'rovchi sirt hosil qiladi. bu o'rovchi nur sirtning jism sirtiga urunma bo'lgan nuqtalarning yig'indisi (a, b, c, d, e) o'z soyasining konturini hosil qiladi. jism sirtiga urunma bo'lgan yorug'lik nurlarining soya tushadigan tekislik, yoki boshqa sirt bilan kesishgan nuqtalarning yig'indisi tushgan soyaning (aс, bс, cс, dс, eс) konturini hosil qiladi. soyalar teoriyasining asosiy maqsadi jismning o'z va tushgan soyalarining konturlarini aniqlashdir.jismning shakliga qarab, o'rovchi nur sirti ko'p yoqli, egri sirt va urunma tekisliklardan iborat bo'lishi mumkin.chizmada o'z soyasi tushayotgan soyaga nisbatan to'qroq rangda baja-riladi. bu yerda fizika qonuniga binoan, yorug'lik nurlari boshqa sirtlardan qaytib jismning yorug'lik tushmagan qismini yoritadi. ortogonal proyeksiyalarda nurning yo’nalishi. ortogonal proyeksiyalarda soyani ko'rayotganda: 1. yorug'lik nuri cheksizlikdan deb hisoblanadi; …

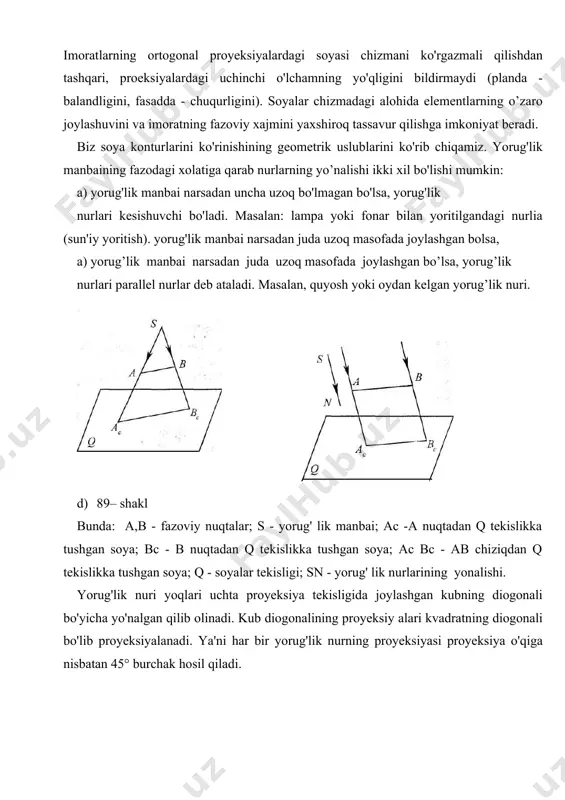

ssavur qilishga imkoniyat beradi. biz soya konturlarini ko'rinishining geometrik uslublarini ko'rib chiqamiz. yorug'lik manbaining fazodagi xolatiga qarab nurlarning yo’nalishi ikki xil bo'lishi mumkin: a) yorug'lik manbai narsadan uncha uzoq bo'lmagan bo'lsa, yorug'lik nurlari kesishuvchi bo'ladi. masalan: lampa yoki fonar bilan yoritilgandagi nurlia (sun'iy yoritish). yorug'lik manbai narsadan juda uzoq masofada joylashgan bolsa, a) yorug’lik manbai narsadan juda uzoq masofada joylashgan bo’lsa, yorug’lik nurlari parallel nurlar deb ataladi. masalan, quyosh yoki oydan kelgan yorug’lik nuri. d) 89– shakl bunda: a,b - fazoviy nuqtalar; s - yorug' lik manbai; ac -a nuqtadan q tekislikka tushgan soya; bc - b nuqtadan q tekislikka tushgan soya; ac bc - ab chiziqdan q tekislikka tushgan soya; q - soyalar tekisligi; sn - yorug' lik nurlarining yonalishi. yorug'lik nuri yoqlari uchta proyeksiya tekisligida joylashgan kubning diogonali bo'yicha yo'nalgan qilib olinadi. kub diogonalining proyeksiy alari kvadratning diogonali bo'lib proyeksiyalanadi. ya'ni har bir yorug'lik nurning proyeksiyasi proyeksiya o'qiga …

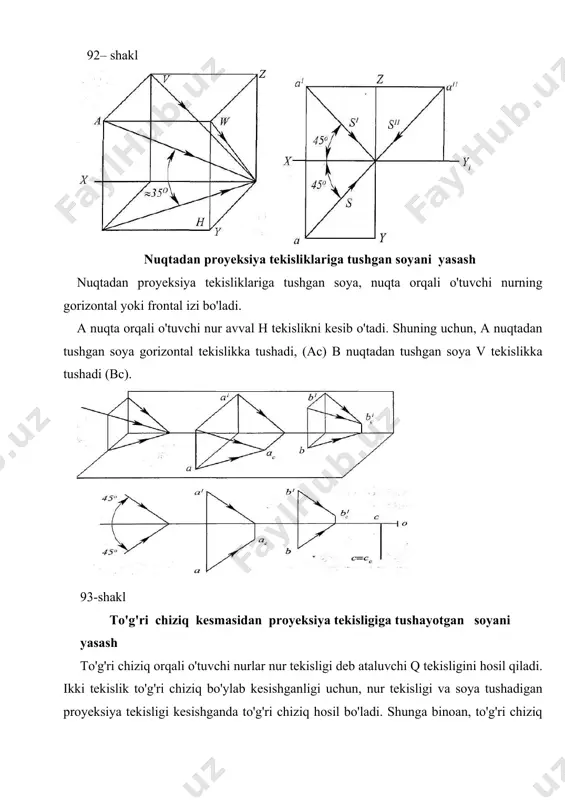

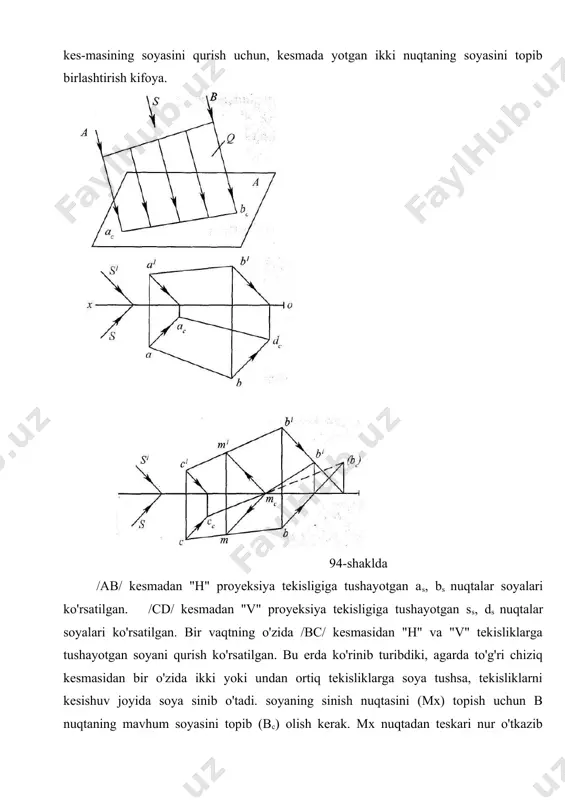

a /ab/ kesmadan "h" proyeksiya tekisligiga tushayotgan as, bs nuqtalar soyalari ko'rsatilgan. /cd/ kesmadan "v" proyeksiya tekisligiga tushayotgan ss, ds nuqtalar soyalari ko'rsatilgan. bir vaqtning o'zida /bc/ kesmasidan "h" va "v" tekisliklarga tushayotgan soyani qurish ko'rsatilgan. bu erda ko'rinib turibdiki, agarda to'g'ri chiziq kesmasidan bir o'zida ikki yoki undan ortiq tekisliklarga soya tushsa, tekisliklarni kesishuv joyida soya sinib o'tadi. soyaning sinish nuqtasini (mx) topish uchun b nuqtaning mavhum soyasini topib (bc) olish kerak. mx nuqtadan teskari nur o'tkazib to'g’ri chiziq kesmasini qanday qismidan h tekislikka va qanday qismidan н "v" tekislikka soya tushayot-ganligini aniqlash mumkin. nuqtadan umumiy vaziyatdagi tekislikka tushgan soya nuqtadan umumiy vaiyatdagi tekislikka tushgan soya berilgan nuqta orqali o'tayotgan yorugliq nurining umumiy vaziyatdagi tekislik bilan kesishuv nuqtasidir. yorug'lik nurini to'g'ri chiziq deb hisoblasak, bu masala umumiy vaziyatdagi tekislik bilan to'g'ri chiziqning kesishuv nuqtasini topishga kelti-radi(4asosiy masala). 95-shakl. to’g’ri chiziqdan tekislikka tushayotgan soyani aniqlash uchun undagi ikki nuqtaning soyasini …

l kesim yuzasini chapga burilgan holda qaytaradi. 97-shakl 104 98-shakl 99-shakl agarda to'g'ri chiziq soya tekisligiga parallel bo'lsa, undan tushgan soya o'ziga parallel bo'ladi va o'z kattaligiga teng bo'ladi. 100-shakl 2. agarda to'g'ri chiziqlar o'zaro parallel bo'lsa, ularn-ing soyalari ham o'zaro parallel bo'ladi . 100-shakl. proyeksiya tekisliklariga perpendikulyar bo’lgan to’g’ri chiziqlardan o’zaro parallel tekisliklarga (zina bosqichlariga) tushgan soya soyaning xususiyatlariga asosan, gorizontalga perpendikulyar to'g'ri chiziqdan tushgan soya planda h tekislikdagi yorug'lik nurining proyeksiyasiga mos keladi, fasadda esa, zina boshqichining chap tomonga burilgan profiliga mos keladi. frontalga perpendikulyar to'g'ri chiziqdan tushgan soya v tekislikdagi yorug'lik nurining proyeksiyasiga va planda zina boshqichining chap tomonga burulgan normal kesmasining profiliga mos keladi (101-shakl). tekis shakllardan tushgan soyani yasash tekis shakllarning soyasi shaklning tuzilishiga, fa'zodagi holatiga va soya tushayotgan yuzaning shakliga bog'liqdir. agarda tekis shakl to'g'ri chiziq kesmalari bilan chegaralangan bo'lsa, bunday shakldan tushgan soyani yasash to'g'ri chiziq kesmalaridan tushgan soyalarni yasashga keltiriladi. uchburchak holida …

i va diogonallarda yotuvchi to'rtta nuqta bo'yicha quriladi. shaklda ko'rsatilishicha shunday xulosaga kelish mumkin, diogonal nuqtalarni aniqlovchi gorizontal chiziqni aylananing radiusida gipotenuza singari qurilgan teng katetli uchburchakning 02 katetiga teng radius bilan belgilab ko'rish mumkin. 106-shaklda plansiz (gorizontal proyeksiyasiz) yarim aylananing soyasini ko'rish mumkin. 106- shakl tekis shakllardan o’ziga parallel tekislikka tushgan soyani yasash aylanadan frontal proyeksiya tekisligiga tushgan soyani yasash soyalarning uchunchi xususiyatida aytilganidek agarda to'g'ri chiziq yoki tekis shakl soyalar tekisligiga parallel bo'lsa, undan tushgan soya o'ziga parallel va o'z kattaligiga teng bo'ladi. shunga binoan, aylananing soyasini topish uchun, aylana markazining soyasini topish va o'sha radiusda aylana chizish kifoya 107- shakl silindrdan gorizontal proyeksiya tekisligiga tushgan soyani yasash o'qi h tekisligiga perpendikulyar bo'lgan silindrning soyasini qurish quyidagi shaklda berilgan: 108– shakl silindrning soyasini gorizontal proyeksiyasidan foydalanmasdan yasash bu shaklda yarim silindrdan v frontal proyeksiya tekisligiga tushgan soyani yasashning ratsional uslubi keltirilgan. radiusning o1 asoslaridan 45° burchak ostida chiziqlar …
