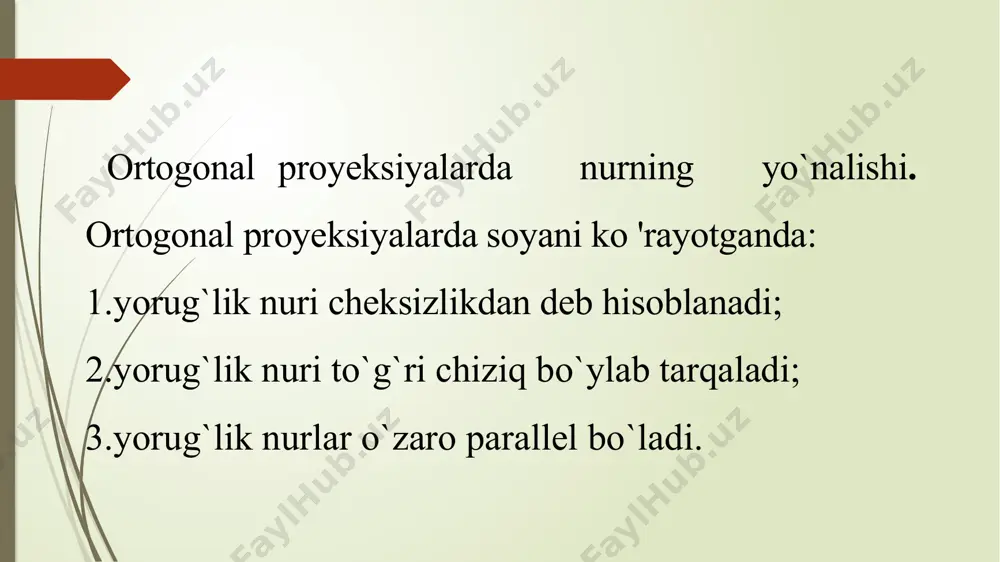

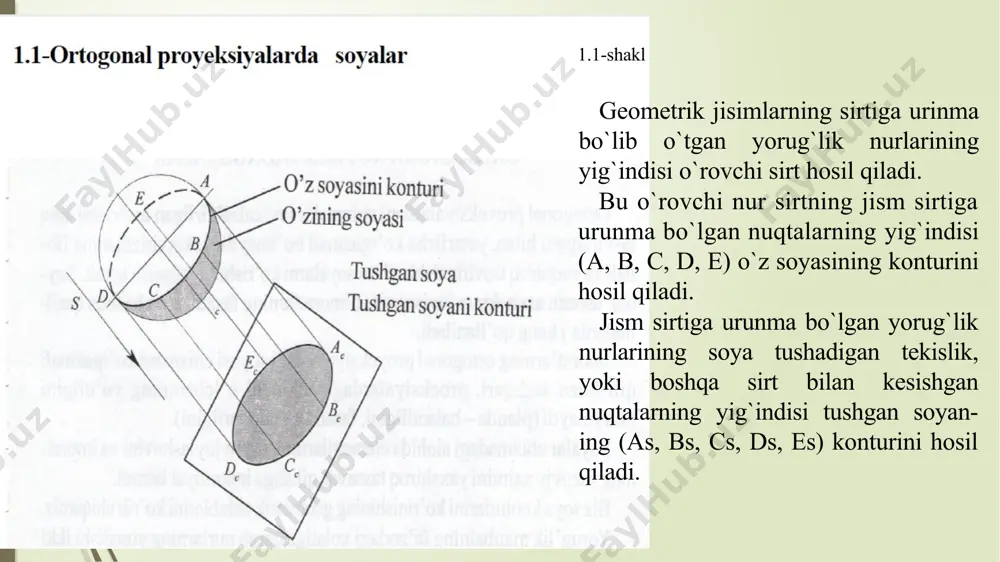

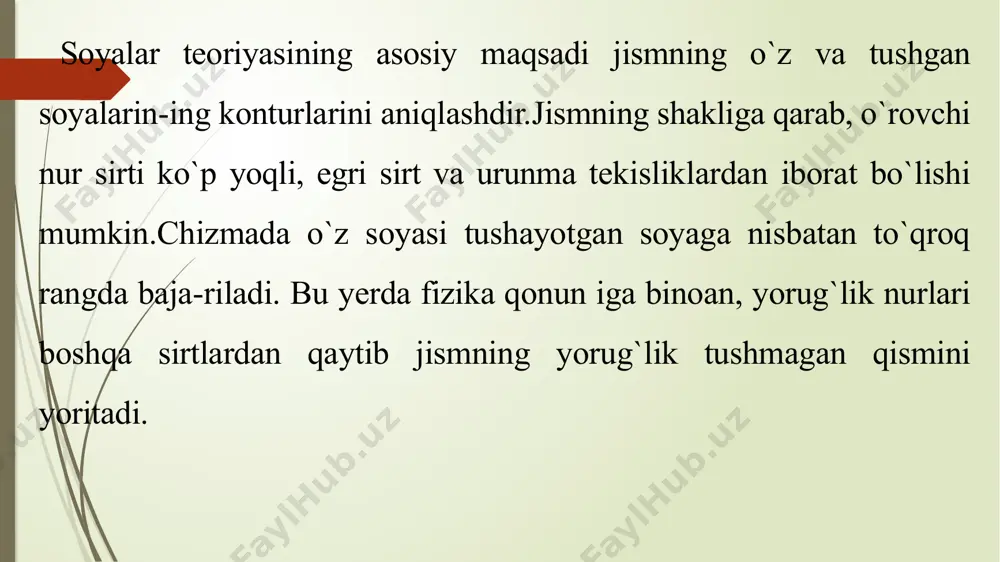

таълимнинг кредит тизими chizma geometriya va muhandislik grafikasi fanidan ma’ruza isakov jasurbek arifjonovich– andijon iqtisodiyot va qurilish instituti “arxitektura va qurilish” kafedrasi dotsenti 1.1-shakl geometrik jisimlarning sirtiga urinma bo`lib o`tgan yorug`lik nurlarining yig`indisi o`rovchi sirt hosil qiladi. bu o`rovchi nur sirtning jism sirtiga urunma bo`lgan nuqtalarning yig`indisi (a, b, c, d, e) o`z soyasining konturini hosil qiladi. jism sirtiga urunma bo`lgan yorug`lik nurlarining soya tushadigan tekislik, yoki boshqa sirt bilan kesishgan nuqtalarning yig`indisi tushgan soyan-ing (as, bs, cs, ds, es) konturini hosil qiladi. soyalar teoriyasining asosiy maqsadi jismning o`z va tushgan soyalarin-ing konturlarini aniqlashdir.jismning shakliga qarab, o`rovchi nur sirti ko`p yoqli, egri sirt va urunma tekisliklardan iborat bo`lishi mumkin.chizmada o`z soyasi tushayotgan soyaga nisbatan to`qroq rangda baja-riladi. bu yerda fizika qonun iga binoan, yorug`lik nurlari boshqa sirtlardan qaytib jismning yorug`lik tushmagan qismini yoritadi. ortogonal proyeksiyalarda nurning yo`nalishi. ortogonal proyeksiyalarda soyani ko 'rayotganda: yorug`lik nuri cheksizlikdan deb hisoblanadi; yorug`lik nuri to`g`ri …

2 / 22

ncha uzoq bo`lmagan bo`lsa, yorug`lik nurlari kesishuvchi bo`ladi. masalan, lampa yoki fonar bilan yoritilgandagi nurlia (sun'iy yoritish). yorug`lik manbai narsadan juda uzoq masofada joylashgan bolsa, biz soya konturlarini ko`rinishining geometrik uslublarini ko`rib chiqamiz. yorug` lik manbaining fa'zodagi xolatiga qarab nurlarning yonalishi ikki xil bo`lishi mumkin: 1.2– shakl bunda: a,b - fazoviy nuqtalar yorug`lik nurlari papallel nurlar deb ataladi. masalan: quyosh yoki oydan kelgan yorug`lik nuri. s - yorug` lik manbai; as -a nuqtadan q tekislikka tushgan soya; bs - b nuqtadan q tekislikka tushgan soya; as bs - ab chiziqdan q tekislikka tushgan soya; q - soyalar tekisligi; sn - yorug` lik nurlarining yonalishi. yorug`lik nuri yoqlari uchta proyeksiya tekisligida joylashgan kubning diogonali bo`yicha yo`nalgan qilib olinadi. kub diogonalining proyeksiyalari kvadratning diogonali bo`lib proyeksiyalanadi. ya'ni har bir yorug`lik nurning proyeksiyasi proyeksiya o`qiga nisbatan 45° burchak hosil qiladi. 1.2nuqtadan proyeksiya tekisliklariga tushgan soyani yasash nuqtadanproyeksiyatekisliklarigatushgansoya, nuqta orqali o`tuvchi nurning gorizontal yoki …

3 / 22

iga tushayotgan ss, ds nuqtalar soyalari ko`rsatilgan. 1.5(c)-shaklda bir vaqtning o`zida /bc/ kesmasidan "h" va "v" tekisliklarga tushayotgan soyani qurish ko`rsatilgan. bu erda ko`rinib turibdiki, agarda to`g`ri chiziq kesmasidan bir o`zida ikki yoki undan ortiq tekisliklarga soya tushsa, tekisliklarni kesishuv joyida soya sinib o`tadi. soyaning sinish nuqtasini (mx) topish uchun b nuqtaning mavhum soyasini topib (bs) olish kerak. mx nu-qtadan teckari nur o`tkazibto`ri chiziq kesmasini qanday qismidan h tekislikka va qanday qismidan н"v" tekislikka soya tushayot-ganligini aniqlash mumkin. 1.4-tekis shakllardan tushgan soyani yasash tekis shakllarning soyasi shaklning tuzilishiga, fa'zodagi holatiga va soya tushayotgan yuzaning shakliga bog`liqdir. agarda tekis shakl to`g`ri chiziq kesmalari bilan chegaralangan bo`lsa, bunday shakldan tushgan soyani yasash to`g`ri chiziq kesmalaridan tushgan soyalarni yasashga keltiriladi.uchburchak holida berilgan tekislikdan tushgan soyani yasash gorizontal kvadratdan frontal proeksiya tekisligiga tushgan soyani yasash 1.7-shaklda kvadratning soyasini yasash keltirilgan gorizontal aylanadan frontal proyeksiya tekisligiga tushgan soyani yasash (1.8-shakl). shakldan ko`rinib turibdiki aylananing soyasi …

4 / 22

ey, delhi, 2009. george young. descriptive geometry. the macmillan company, new york. 2013. s.s. saydaliyev. chizma geometriya va muhandislik grafikasi. tdpu nashriyoti. 2017. e’tiboringiz uchun raxmat! image1.png image2.png image3.jpeg image4.jpeg image5.jpeg image6.jpeg image7.jpeg image8.jpeg image9.jpeg image10.jpeg image11.jpeg image12.jpeg image13.jpeg image14.jpeg image15.jpeg image16.jpeg /docprops/thumbnail.jpeg
