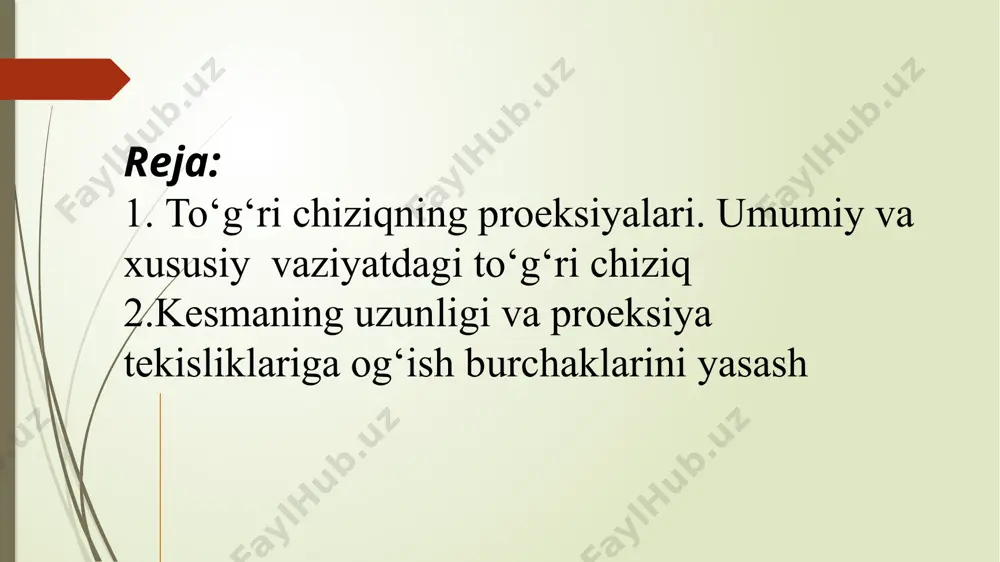

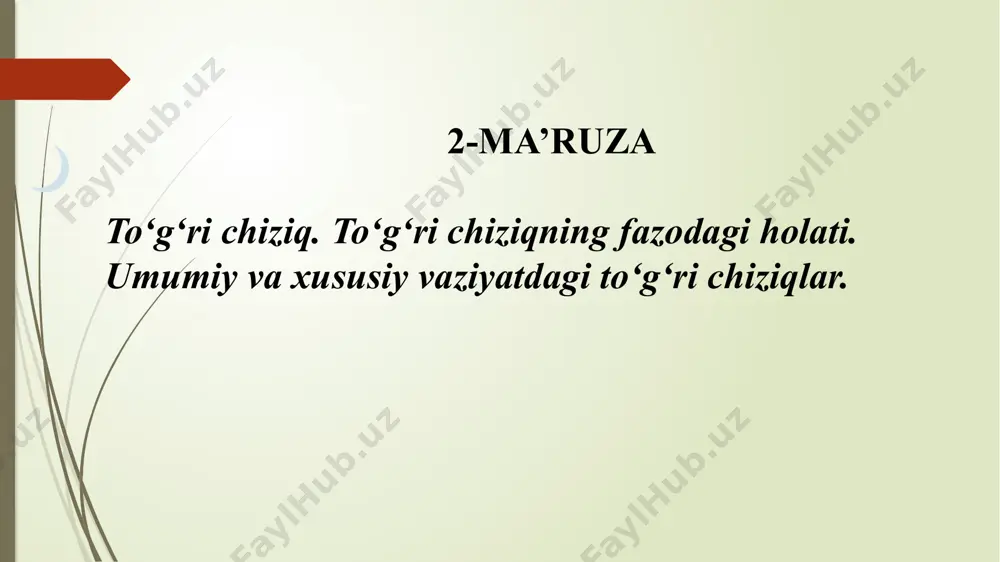

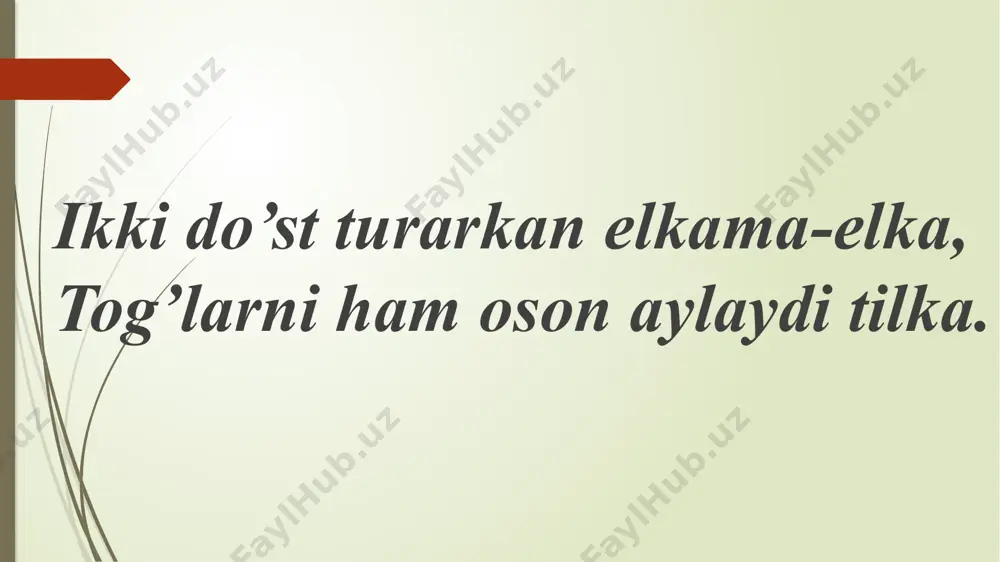

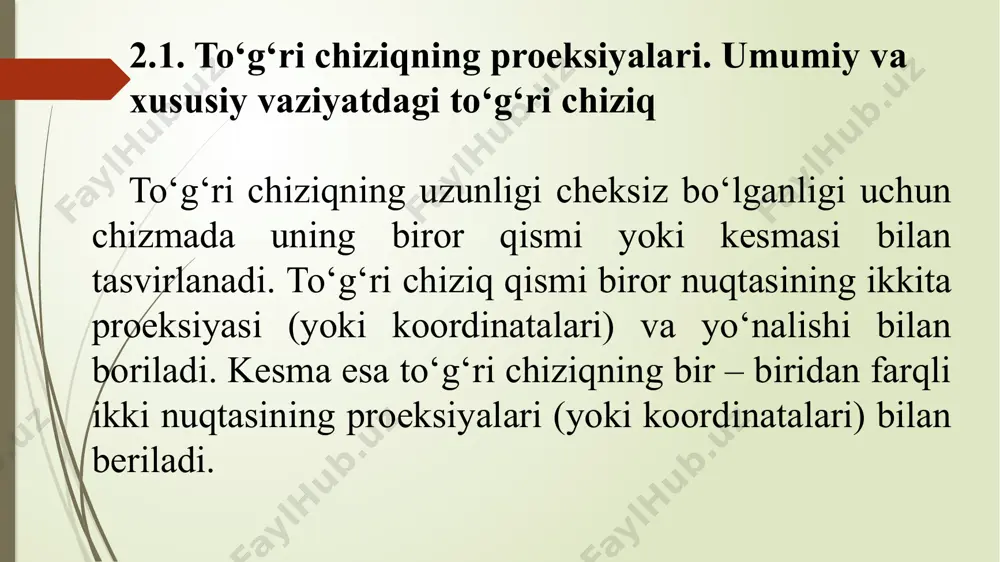

таълимнинг кредит тизими chizma geometriya va muhandislik grafikasi fanidan ma’ruza isakov jasurbek arifjonovich– andijon iqtisodiyot va qurilish instituti “arxitektura va qurilish” kafedrasi v.b. professori ikki do’st turarkan elkama-elka, tog’larni ham oson aylaydi tilka. before 2-ma’ruza to‘g‘ri chiziq. to‘g‘ri chiziqning fazodagi holati. umumiy va xususiy vaziyatdagi to‘g‘ri chiziqlar. 3 reja: 1. to‘g‘ri chiziqning proeksiyalari. umumiy va xususiy vaziyatdagi to‘g‘ri chiziq 2.kesmaning uzunligi va proeksiya tekisliklariga og‘ish burchaklarini yasash 2.1. to‘g‘ri chiziqning proeksiyalari. umumiy va xususiy vaziyatdagi to‘g‘ri chiziq to‘g‘ri chiziqning uzunligi cheksiz bo‘lganligi uchun chizmada uning biror qismi yoki kesmasi bilan tasvirlanadi. to‘g‘ri chiziq qismi biror nuqtasining ikkita proeksiyasi (yoki koordinatalari) va yo‘nalishi bilan boriladi. kesma esa to‘g‘ri chiziqning bir – biridan farqli ikki nuqtasining proeksiyalari (yoki koordinatalari) bilan beriladi. 2.1-shakl 2.1-shaklda ab to‘g‘ri chiziqning fazoviy holati va uchta proeksiya tekisliklaridagi proeksiyalari tasvirlangan. kesmaning a va b uchlari proeksiya tekisliklaridan har xil uzoqlikda bo‘lganligi uchun, kesma h,v,w – proeksiya tekisliklarining har …

2 / 24

proeksiyalar tekisligi – h ga perpendikulyar bo‘lgan ∆ab1 da: katet a1 = a1 b1; katet b1 = zb-za = ∆z. frontal proeksiyalar tekisligi – vga perpendikulyar bo‘lgan ∆a11b11 da: katet a11 = a11b11; katet b11 = yb-ya = ∆y. 2.2-shakl profil proeksiyalar tekisligi – w ga perpendikulyar bo‘lgan ∆ab111 da: katet b111 = a111b111; katet a111 = xb-xa = ∆x. proeksiya tekisliklarida esa gipotenuzalari kesmaning haqiqiy uzunligiga teng bo‘lgan to‘g‘ri burchakli uchburchaklarning birinchi katetlari chiziqcha a1b1, a11b11, a111 b111va ikkinchi katetlari - ∆z, ∆y, ∆x lar mavjud. demak, kesmaning haqiqiy uzunligi va uning h,v,w – proeksiya tekisliklariga og‘ish burchaklari α, β, γ ni quyidagicha yasash mumkin. buning uchun epyurda (2.2-shakl) kesmaning gorizontal, frontal va profil proeksiyalaridan foydalanib, to‘g‘ri burchakli ab1, ab11, ab111uchburchaklariga teng uchburchaklar yasash kerak shuning uchun bu usul to‘g‘ri burchakli usuli deyiladi. epyurda a11nuqtadan ox ga parallel qilib o‘tkazilgan chiziqning b1 b11 – proeksion bog‘lanish chizig‘i bilan kesishgan …

3 / 24

. s.s. saydaliyev. chizma geometriya va muhandislik grafikasi. tdpu nashriyoti. 2017. e’tiboringiz uchun raxmat! image1.png image2.png image3.png image4.png image5.png image6.png image7.png image8.png image9.png image10.png image11.png image12.png /docprops/thumbnail.jpeg

4 / 24

chizma geometriya va muhandislik grafikasi - Page 4

5 / 24

chizma geometriya va muhandislik grafikasi - Page 5
