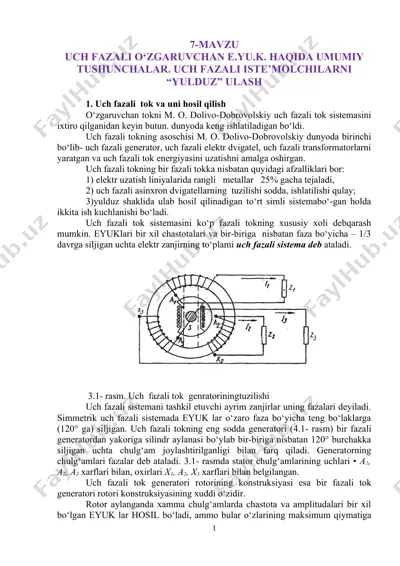

7-mavzu uch fazali o‘zgaruvchan e.yu.k. haqida umumiy tushunchalar. uch fazali iste’molchilarni “yulduz” ulash 1. uch fazali tok va uni hosil qilish o‘zgaruvchan tokni m. o. dolivo-dobrovolskiy uch fazali tok sistemasini ixtiro qilganidan keyin butun. dunyoda keng ishlatiladigan bo‘ldi. uch fazali tokning asoschisi m. o. dolivo-dobrovolskiy dunyoda birinchi bo‘lib- uch fazali generator, uch fazali elektr dvigatel, uch fazali transformatorlarni yaratgan va uch fazali tok energiyasini uzatishni amalga oshirgan. uch fazali tokning bir fazali tokka nisbatan quyidagi afzalliklari bor: 1) elektr uzatish liniyalarida rangli metallar 25% gacha tejaladi, 2) uch fazali asinxron dvigatellarning tuzilishi sodda, ishlatilishi qulay; 3)yulduz shaklida ulab hosil qilinadigan to‘rt simli sistemabo‘-gan holda ikkita ish kuchlanishi bo‘ladi. uch fazali tok sistemasini ko‘p fazali tokning xususiy xoli debqarash mumkin. eyuklari bir xil chastotalari va bir-biriga nisbatan faza bo‘yicha – 1/3 davrga siljigan uchta elektr zanjirning to‘plami uch fazali sistema deb ataladi. 3.1- rasm. uch fazali tok genratoriningtuzilishi uch fazali sistemani …

2 / 5

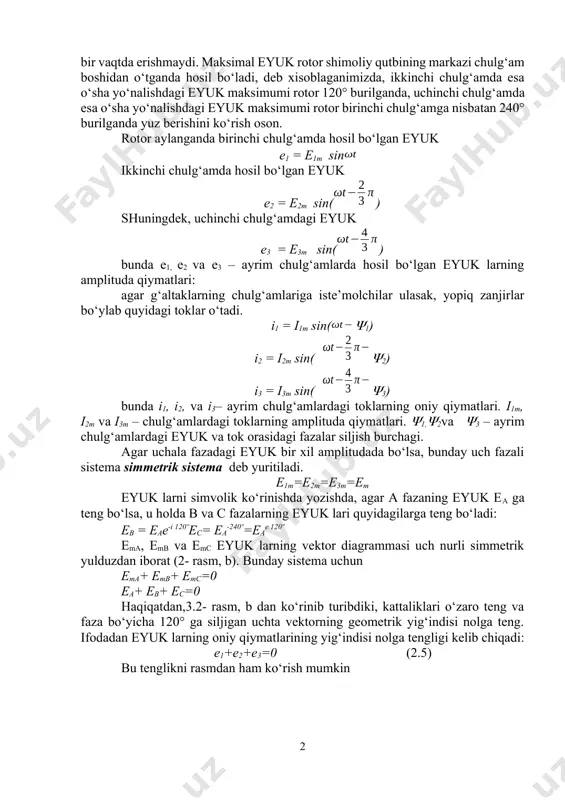

markazi chulg‘am boshidan o‘tganda hosil bo‘ladi, deb xisoblaganimizda, ikkinchi chulg‘amda esa o‘sha yo‘nalishdagi eyuk maksimumi rotor 120° burilganda, uchinchi chulg‘amda esa o‘sha yo‘nalishdagi eyuk maksimumi rotor birinchi chulg‘amga nisbatan 240° burilganda yuz berishini ko‘rish oson. rotor aylanganda birinchi chulg‘amda hosil bo‘lgan eyuk e1 = e1m sin ikkinchi chulg‘amda hosil bo‘lgan eyuk e2 = e2m sin() shuningdek, uchinchi chulg‘amdagi eyuk e3 = e3m sin() bunda e1, e2 va e3 – ayrim chulg‘amlarda hosil bo‘lgan eyuk larning amplituda qiymatlari: agar g‘altaklarning chulg‘amlariga iste’molchilar ulasak, yopiq zanjirlar bo‘ylab quyidagi toklar o‘tadi. i1 = i1m sin(1) i2 = i2m sin(2) i3 = i3m sin(3) bunda i1, i2, va i3– ayrim chulg‘amlardagi toklarning oniy qiymatlari. i1m, i2m va i3m – chulg‘amlardagi toklarning amplituda qiymatlari. 1,2va 3 – ayrim chulg‘amlardagi eyuk va tok orasidagi fazalar siljish burchagi. agar uchala fazadagi eyuk bir xil amplitudada bo‘lsa, bunday uch fazali sistema simmetrik sistema deb yuritiladi. e1m=e2m=e3m=em eyuk larni …

3 / 5

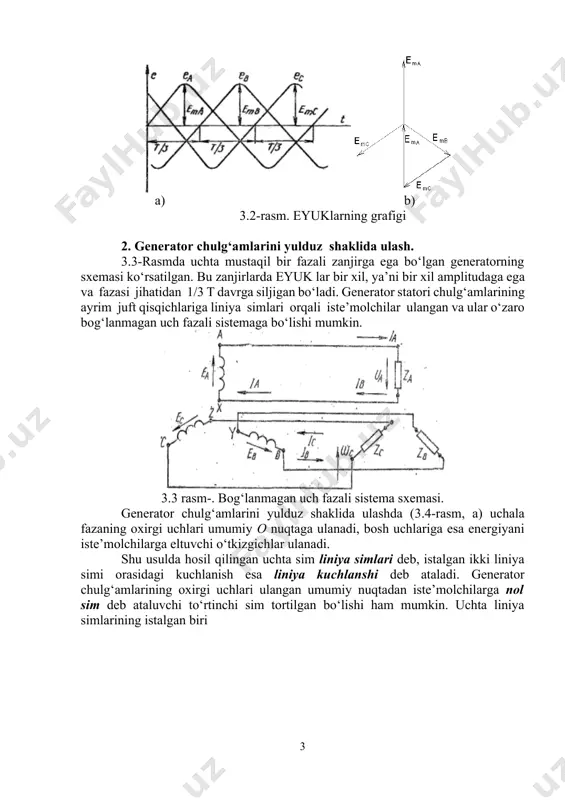

i chulg‘amlarining ayrim juft qisqichlariga liniya simlari orqali iste’molchilar ulangan va ular o‘zaro bog‘lanmagan uch fazali sistemaga bo‘lishi mumkin. 3.3 rasm-. bog‘lanmagan uch fazali sistema sxemasi. generator chulg‘amlarini yulduz shaklida ulashda (3.4-rasm, a) uchala fazaning oxirgi uchlari umumiy o nuqtaga ulanadi, bosh uchlariga esa energiyani iste’molchilarga eltuvchi o‘tkizgichlar ulanadi. shu usulda hosil qilingan uchta sim liniya simlari deb, istalgan ikki liniya simi orasidagi kuchlanish esa liniya kuchlanshi deb ataladi. generator chulg‘amlarining oxirgi uchlari ulangan umumiy nuqtadan iste’molchilarga nol sim deb ataluvchi to‘rtinchi sim tortilgan bo‘lishi ham mumkin. uchta liniya simlarining istalgan biri 3.4- rasm, a — generator chulg‘amlarini yulduz shaklida ulash sxemasi b – liniya va faza kuchlanishlarining vector diagrammasi. b — liniya bilan nol sim orasidagi kuchlanish bir fazaning bosh uchi bilan oxirgi uchlari orasidagi kuchlanishga teng va u faza kuchlanishi deb ataladi. odatda, generator chulg‘amlarining hamma fazalari bir xil, fazalardagi eyuk ning effektiv qiymatlari teng, ya’ni ea = …

4 / 5

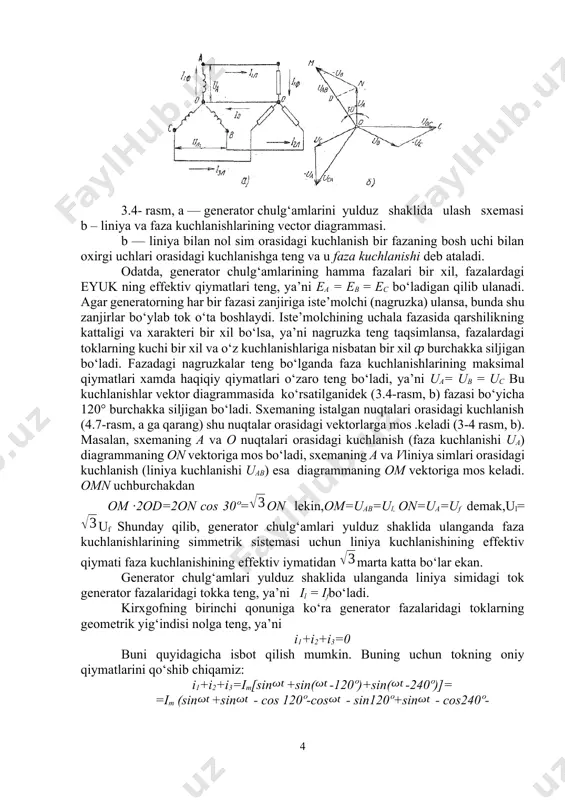

maning on vektoriga mos bo‘ladi, sxemaning a va vliniya simlari orasidagi kuchlanish (liniya kuchlanishi uab) esa diagrammaning om vektoriga mos keladi. omn uchburchakdan om ·2od=2on cos 30º=on lekin,om=uab=ul, on=ua=uf demak,ul=uf shunday qilib, generator chulg‘amlari yulduz shaklida ulanganda faza kuchlanishlarining simmetrik sistemasi uchun liniya kuchlanishining effektiv qiymati faza kuchlanishining effektiv iymatidan marta katta bo‘lar ekan. generator chulg‘amlari yulduz shaklida ulanganda liniya simidagi tok generator fazalaridagi tokka teng, ya’ni il = ifbo‘ladi. kirxgofning birinchi qonuniga ko‘ra generator fazalaridagi toklarning geometrik yig‘indisi nolga teng, ya’ni i1+i2+i3=0 buni quyidagicha isbot qilish mumkin. buning uchun tokning oniy qiymatlarini qo‘shib chiqamiz: i1+i2+i3=im[sin+sin(-120º)+sin(-240º)]= =im (sin+sin - cos 120º-cos - sin120º+sin - cos240º- -cos - sin240º)= im (sin+sin - cos - sin+cos]=0 demak, fazalardagi nagruzkalar teng bo‘lganda (yulduz shaklida ulashda) toklar oniy qiymatlarining algebraik yig‘indisi ham nolga teng ekan. 2 image3.wmf oleobject2.bin image4.wmf oleobject3.bin image5.wmf oleobject4.bin image6.wmf oleobject5.bin oleobject6.bin image7.wmf oleobject7.bin oleobject8.bin image8.wmf oleobject9.bin oleobject10.bin image9.png image10.png image11.png …

5 / 5
