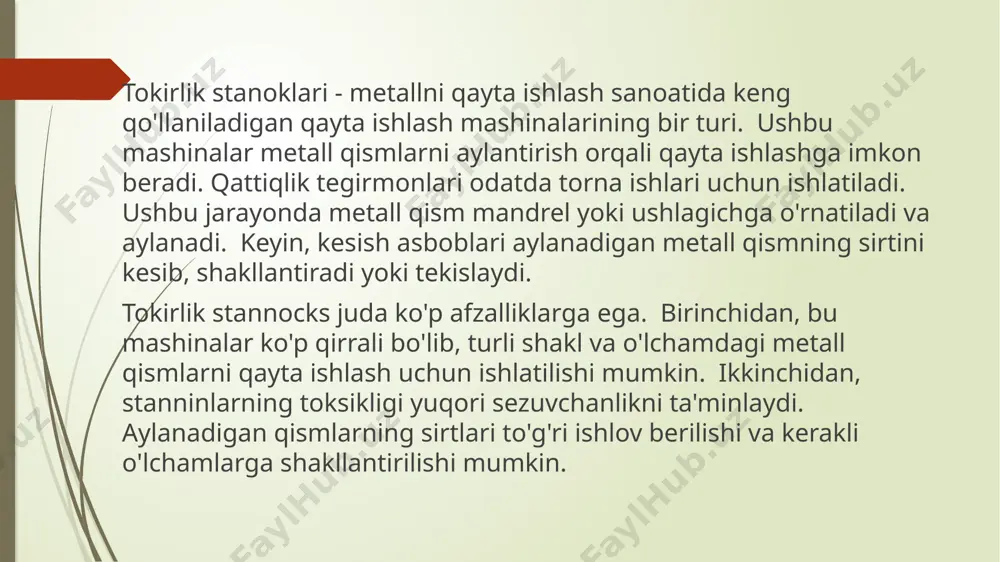

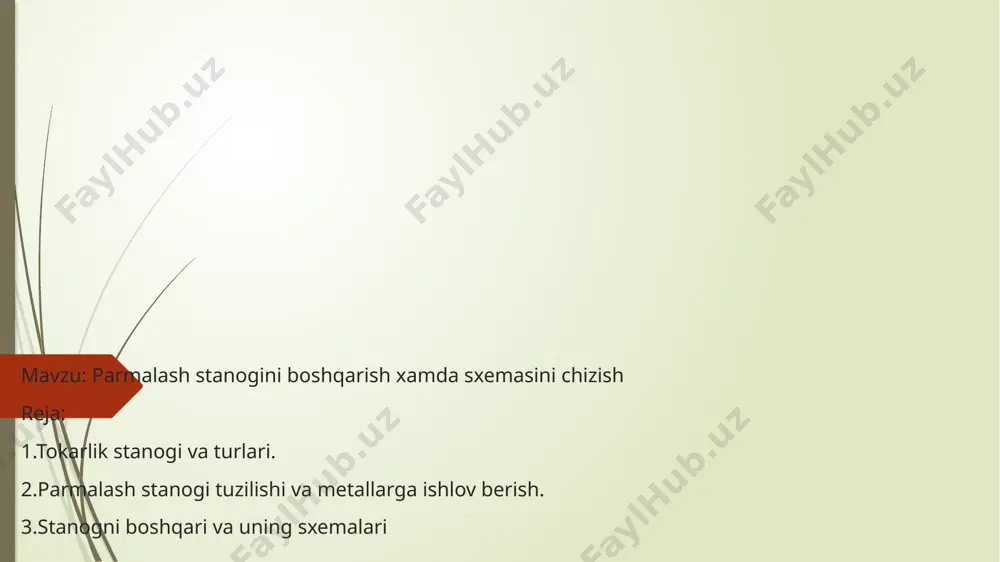

презентация powerpoint andijon mashinasozlik instituti elektrotexnika fakulteti eee-yo’nalishi k-91-21-guruh talabasi anvarjonov diyorbekning elektr yuritma asoslari fanidan mustaqil ishi mavzu: parmalash stanogini boshqarish xamda sxemasini chizish reja: 1.tokarlik stanogi va turlari. 2.parmalash stanogi tuzilishi va metallarga ishlov berish. 3.stanogni boshqari va uning sxemalari tokirlik stanoklari - metallni qayta ishlash sanoatida keng qo'llaniladigan qayta ishlash mashinalarining bir turi. ushbu mashinalar metall qismlarni aylantirish orqali qayta ishlashga imkon beradi. qattiqlik tegirmonlari odatda torna ishlari uchun ishlatiladi. ushbu jarayonda metall qism mandrel yoki ushlagichga o'rnatiladi va aylanadi. keyin, kesish asboblari aylanadigan metall qismning sirtini kesib, shakllantiradi yoki tekislaydi. tokirlik stannocks juda ko'p afzalliklarga ega. birinchidan, bu mashinalar ko'p qirrali bo'lib, turli shakl va o'lchamdagi metall qismlarni qayta ishlash uchun ishlatilishi mumkin. ikkinchidan, stanninlarning toksikligi yuqori sezuvchanlikni ta'minlaydi. aylanadigan qismlarning sirtlari to'g'ri ishlov berilishi va kerakli o'lchamlarga shakllantirilishi mumkin. 1-rasm parmalash jarayonoda uchraydigan har hil ochiq va berk teshiklarga ketm ketlikda ishlov berish sxemsi : …

2 / 21

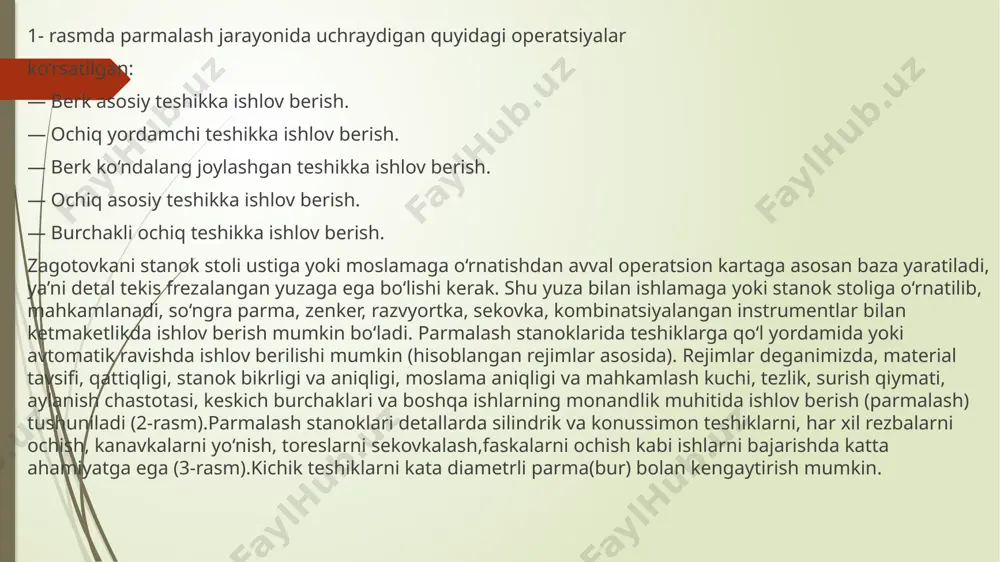

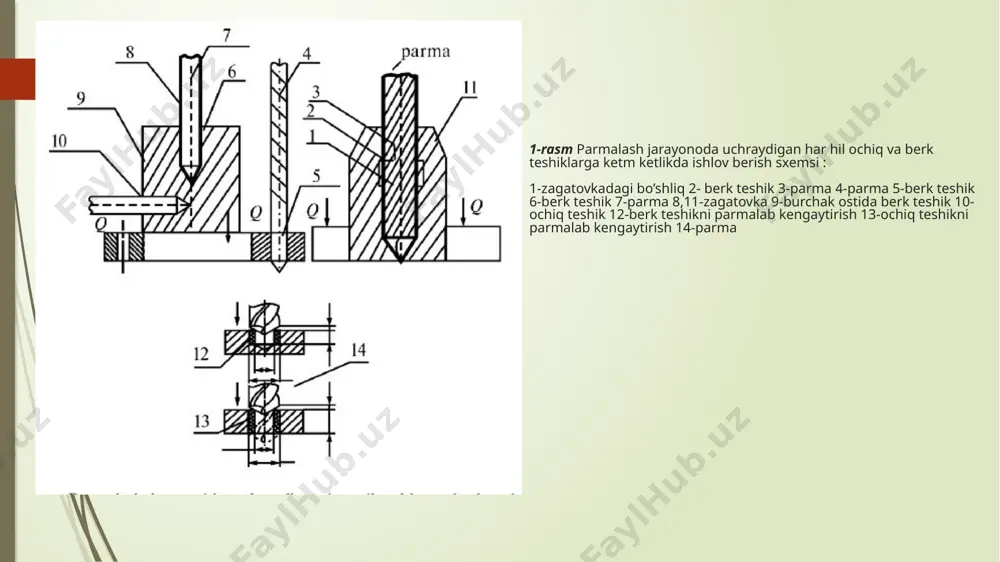

u yuza bilan ishlamaga yoki stanok stoliga o‘rnatilib, mahkamlanadi, so‘ngra parma, zenker, razvyortka, sekovka, kombinatsiyalangan instrumentlar bilan ketmaketlikda ishlov berish mumkin bo‘ladi. parmalash stanoklarida teshiklarga qo‘l yordamida yoki avtomatik ravishda ishlov berilishi mumkin (hisoblangan rejimlar asosida). rejimlar deganimizda, material tavsifi, qattiqligi, stanok bikrligi va aniqligi, moslama aniqligi va mahkamlash kuchi, tezlik, surish qiymati, aylanish chastotasi, keskich burchaklari va boshqa ishlarning monandlik muhitida ishlov berish (parmalash) tushuniladi (2-rasm).parmalash stanoklari detallarda silindrik va konussimon teshiklarni, har xil rezbalarni ochish, kanavkalarni yo‘nish, toreslarni sekovkalash,faskalarni ochish kabi ishlarni bajarishda katta ahamiyatga ega (3-rasm).kichik teshiklarni kata diametrli parma(bur) bolan kengaytirish mumkin. 2-rasm. parmalash.zenkerlash va razvrortkalash sxemalati; a) parmalash, b) zenkerlash, d) razvyortkalash e) konusli teshiklarni razvyortkalash 3-rasm.faska ochish, yo’nish. kanavka (chuqurcha) ochish operatsiyalarini bajarish sxemalari; 1-yo’nib kengaytirgich kesgichi 2-borshtanka 3,5-kanavka yo’naltiruvchi vtulkalar 4-moslamani mustahkamlash qurilmasi 6-detal 7-borshtangani stanog shpindeliga o’rnatish joyi. -harflar bilan belgilangan tegishli o’lchamlar. ko‘pgina parmalash stanoklari konstruksiyasida instrument, shpindeldagi konus teshigiga (4-rasm) …

3 / 21

aytirishda aylanalar ko‘rinishidagi yasovchilarning izi usulida olinadi 4-rasm. 2n135 modelli vertical parmalash stanogining umumiy ko’rinishi; 1-asos plita 2-shpindelli babkaning korpusi va tezliklar qutichalati(karopka) 3-ustun 4-surishlar qutichasi va tezliklar qutichalari 5-shpindelli uzel 6-surish mexanizmi 7-shpindel 8-aylantirish dastagi 9-stol 10-boshqarish tizimi 11-yoritgich 12-elektr dvigatel 13-tezliklar dastagi 14-surishlar dastagi 15-boshqarish pulti 16-yo’naltiruvchi 17-pompa. parmalash stanoklari tasniflash qoidalariga ko‘ra 2 guruhga bo‘linadi. ular vertikal parmalash, radial parmalash stanoklariga bo‘linadi. vazifasi bo‘yicha markazlash, chuqur parmalash va ko‘pshpindelli parmalash xillariga bo‘linadi. stanoklarning turlarini tanlash eng katta parmalash diametri bo‘yicha aniqlanadi. vertikal parmalash stanoklarida zagotovkalar donalab moslamaga yoki stanok stolidagi pazlar yordamida stol ustiga prixvatlar yoki siquvchi elementlar orqali biriktiriladi. zagotovkalarda chizmaga monand parmalash, zenkerlash, razvyortkalash operatsiyalari kichik va katta diametrlarga ishlov berishda bajariladi. stanokning umumiy ko‘rinishi 4-rasmda ko‘rsatilgan. silliq, shovqinsiz, bir me’yorda, aniq parmalash uchun rejimlar tanlanishi shart bo‘ladi. ishchi harakatni aylanma, surish, tezliklarni sodir etishda stanokning kinematik sxemasi xizmat qiladi (5- rasm). 5-rasm.2n135 rusumli vertical …

4 / 21

ing asosiy qismida quvvatni o‘zgarmasligi va kichik tezliklarda momentni o‘zgarmasligi ta’minlanishi zarur. kichik va o‘rtacha o‘lchamli tokarlik karusel – dasgoxlarning bosh yuritmalarida qisqa tutashgan rotorli ad lar ishlatiladi. ad lar dasgoxning tezliklar qutichasi bilan yaxshi birikadi. tokarlik dasgoxlarida qo‘llanadigan elektr yuritmalar turlari qisqa tutashgan ad bilan jixozlangan shpindelni yuritmasining tezligini tezliklar qutichasidagi shesterenkalarni qayta ulash bilan amalga oshiriladi. kichik o‘lchamli tokarlik dasgoxlarida yurgizish, to‘xtatish va shpindel aylanish yo‘nalishini o‘zgartirishda ko‘pincha friksion muftalar qo‘llanadi. shu paytda dvigatel tarmoqqa ulangan bo‘ladi va bir yo‘nalishda harakatlanadi. bir xil dasgoxlar uchun bosh yuritmani elektr dvigateli sifatida ko‘p tezlikli ad lar ishlatiladi. bunday yuritma turini qo‘llash shpindelni tezligi ishchi rejimda o‘zgarishi yoki tezliklar qutichasi soddalashtirilishi zarur bo‘lganda qo‘llanadi. og‘ir tokarlik va karusel dasgoxlarida o‘zgarmas tok yuritmasi qo‘llanib, bunda tezlikning elektr mexaniq ravon – pog‘onalik rostlanishi ko‘zda tutilgan. tezliklar qutichasining nisbatan sodda tuzilishi burchak tezligini ikki – uch pog‘onasini beradi va dvigatelni magnit oqimini o‘zgarishi natijasida …

5 / 21

an maxsulotning eng katta diametri, 400 mm 2.ishlov berilayotgan maxsulotning eng katta diametri, 45 mm markazlararo masofa 1000 mm 3.shpindelning aylanma tezligining pog‘onalari 23 (12,5 dan 2000 ayl/min gacha) shpindelning va supportning ishchi uzatmasi yuritmalari quvvati r=10 kvt, tezligi 145 rad/sek ga teng bo‘lgan qisqa tutashgan rotorli ad bilan jixozlangan. shpindelning burchak tezligini rostlash qo‘l osti (rukoyatka yordamida) “tezliklar” qutichasidagi shesteryonkalarni qayta ulash bilan amalga oshiriladi. supportning bo‘ylama va ko‘ndalang uzatmasi “uzatishlar” qutichasidagi shestereyonkalarni qayta ulash orqali o‘zgartiriladi. supportni zudlik bilan harakatga keltirilishi uchun quvvati 1,0 kvt va tezligi w=141 rad/c bo‘lgan ad ishlatiladi. dasgox shpindelini ulash va uzish hamda reverslash maqsadida ko‘p diskli friksion mufta ishlatilib, uni boshqarishda ikkita rukoyatka qo‘llanadi. 1k62 turdagi tokarlik vint qirquvchi dasgohining boshqarish sxemasi. supportni mexaniq uzatmasini harakatga keltirish uchun bitta rukoyatkadan ikkala yo‘nalishga foydalansa bo‘ladi. 2.2-rasmda keltirilgan boshqarish sxemasini ko‘rib chiqamiz. bunda d1-bosh yurituvchi dvigatel; d2 – sovutish nasosining dvigateli, d3-gidroagregatning dvigateli; d4 …
