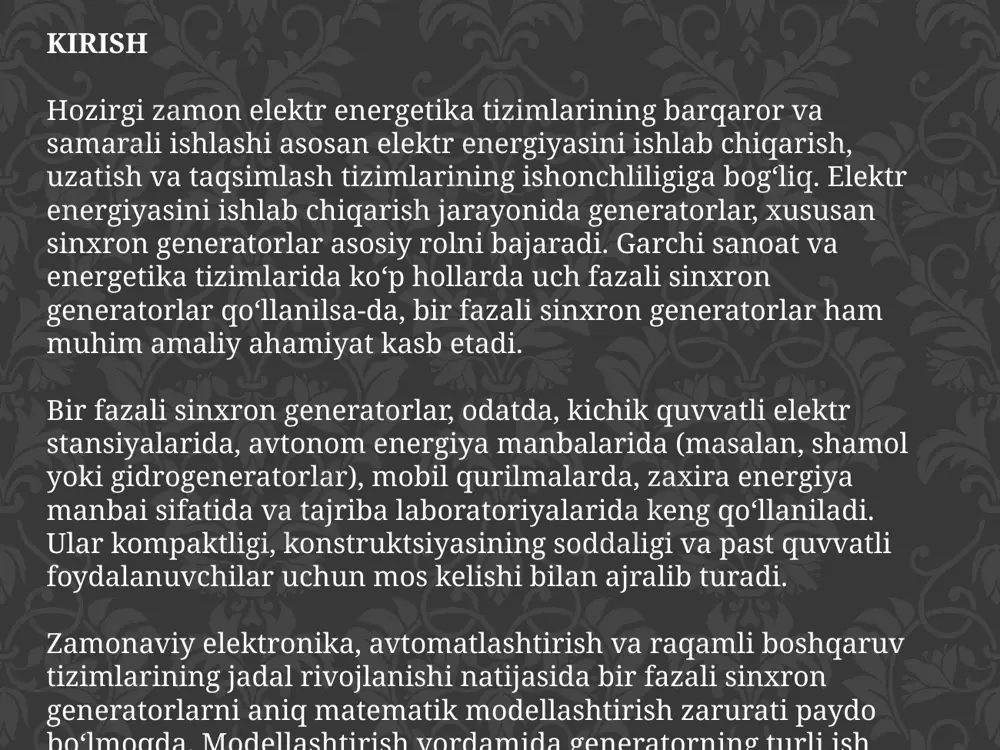

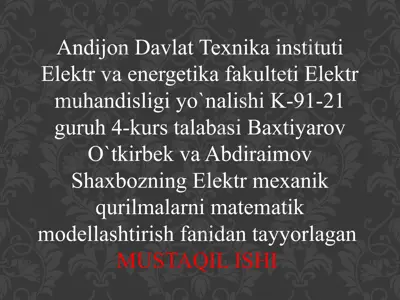

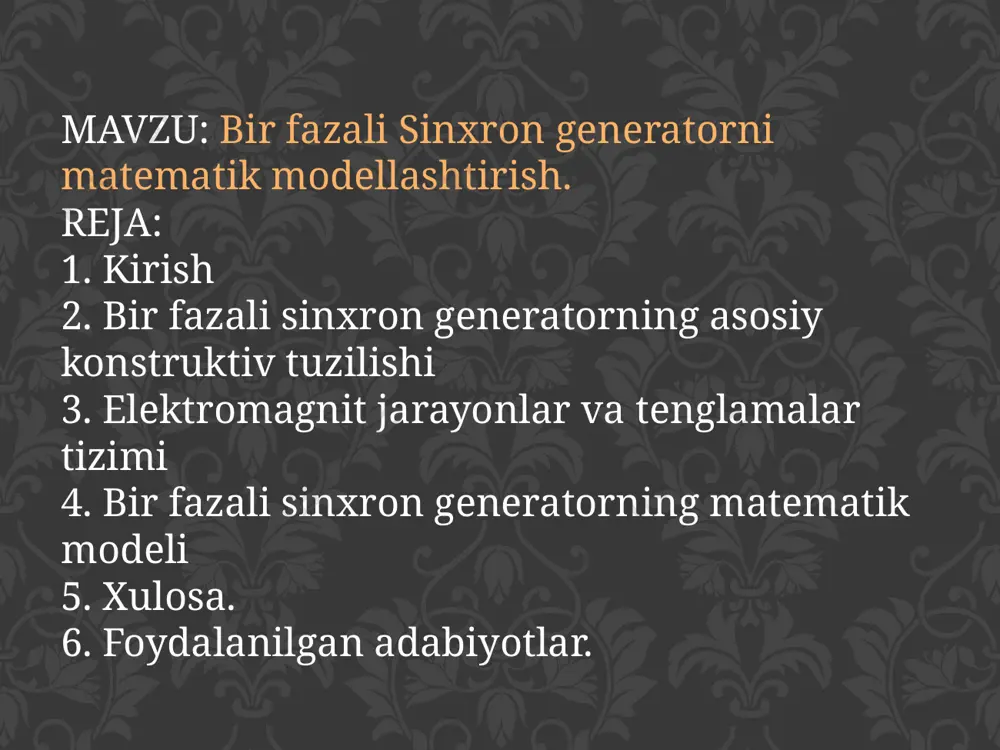

презентация powerpoint andijon davlat texnika instituti elektr va energetika fakulteti elektr muhandisligi yo`nalishi k-91-21 guruh 4-kurs talabasi baxtiyarov o`tkirbek va abdiraimov shaxbozning elektr mexanik qurilmalarni matematik modellashtirish fanidan tayyorlagan mustaqil ishi mavzu: bir fazali sinxron generatorni matematik modellashtirish. reja: 1. kirish 2. bir fazali sinxron generatorning asosiy konstruktiv tuzilishi 3. elektromagnit jarayonlar va tenglamalar tizimi 4. bir fazali sinxron generatorning matematik modeli 5. xulosa. 6. foydalanilgan adabiyotlar. kirish hozirgi zamon elektr energetika tizimlarining barqaror va samarali ishlashi asosan elektr energiyasini ishlab chiqarish, uzatish va taqsimlash tizimlarining ishonchliligiga bog‘liq. elektr energiyasini ishlab chiqarish jarayonida generatorlar, xususan sinxron generatorlar asosiy rolni bajaradi. garchi sanoat va energetika tizimlarida ko‘p hollarda uch fazali sinxron generatorlar qo‘llanilsa-da, bir fazali sinxron generatorlar ham muhim amaliy ahamiyat kasb etadi. bir fazali sinxron generatorlar, odatda, kichik quvvatli elektr stansiyalarida, avtonom energiya manbalarida (masalan, shamol yoki gidrogeneratorlar), mobil qurilmalarda, zaxira energiya manbai sifatida va tajriba laboratoriyalarida keng qo‘llaniladi. ular …

2 / 16

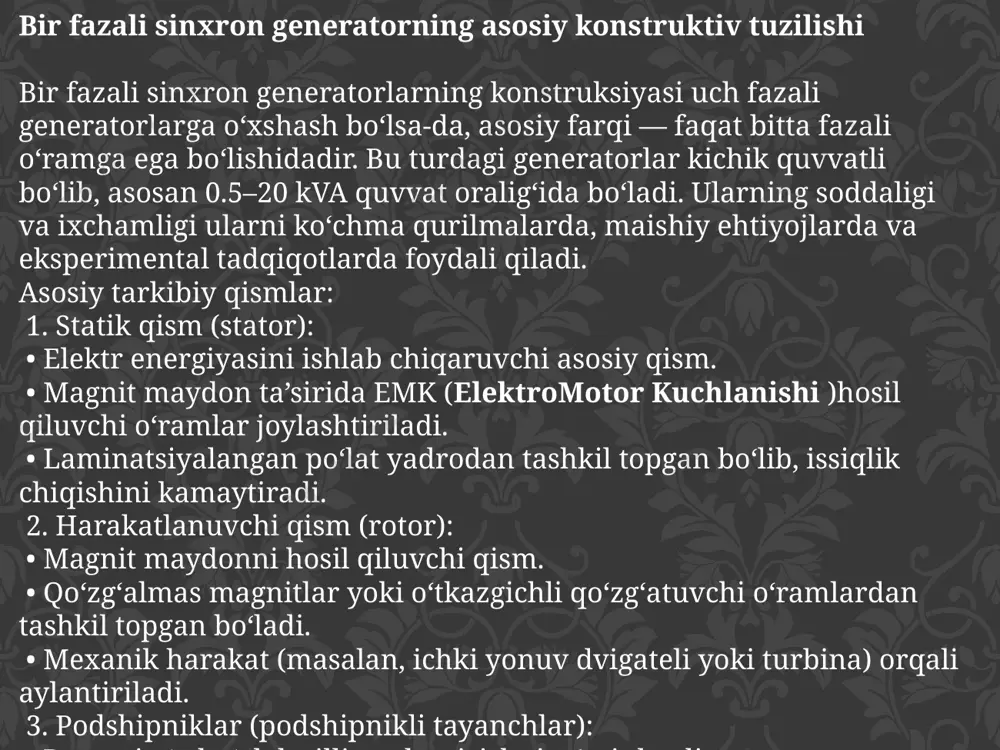

asosiy farqi — faqat bitta fazali o‘ramga ega bo‘lishidadir. bu turdagi generatorlar kichik quvvatli bo‘lib, asosan 0.5–20 kva quvvat oralig‘ida bo‘ladi. ularning soddaligi va ixchamligi ularni ko‘chma qurilmalarda, maishiy ehtiyojlarda va eksperimental tadqiqotlarda foydali qiladi. asosiy tarkibiy qismlar: 1. statik qism (stator): • elektr energiyasini ishlab chiqaruvchi asosiy qism. • magnit maydon ta’sirida emk (elektromotor kuchlanishi )hosil qiluvchi o‘ramlar joylashtiriladi. • laminatsiyalangan po‘lat yadrodan tashkil topgan bo‘lib, issiqlik chiqishini kamaytiradi. 2. harakatlanuvchi qism (rotor): • magnit maydonni hosil qiluvchi qism. • qo‘zg‘almas magnitlar yoki o‘tkazgichli qo‘zg‘atuvchi o‘ramlardan tashkil topgan bo‘ladi. • mexanik harakat (masalan, ichki yonuv dvigateli yoki turbina) orqali aylantiriladi. 3. podshipniklar (podshipnikli tayanchlar): • rotorni o‘q bo‘ylab silliq aylantirishni ta’minlaydi. 4. rama va ventilyatsiya tizimi: • generatorni mustahkam tutish va sovutishni ta’minlash uchun xizmat qiladi. sinxron generatorlar, ishlash prinsipi, qurilish, xarakteristikasi chap tomondagi rasm (sinxron generator): kontakt halqalar cho'tka ushlagichlari to'liq o'ramli g'altak to'liq uchlik (yakun qismi) stator …

3 / 16

$ki elektromagnit) orqali aylana harakat qiladi. harakat natijasida statorning o'ramlarida o'zgaruvchan magnit hosil bo'ladi va natijada elektromagnit induksiya qonuniga asosan emk barqaror keladi. emk umumiy formulaga foydalanish mumkin: sinxron generatorlarda magnit sinusoid o'zgarishlar, shuning uchun hosil bo'lgan emk ham sinusoid bo'ladi: fazaviy tenglamalar va hujjat umumiy ko'rinishi bir fazali generatorning elektr zanjiri uchun asosiy fazaviy tenglama tuziladi: bu tenglama generatorning stator o'ramlarida keluvchi elektromagnit jarayonlarni ifodalaydi. ush tenglama differensial tenglama bo'lib, modellashtirishda tahlil qilish uchun ifodadir. kirchff qonunlari asosida tenglamalar tuzish generatorning har bir elementi uchun kirchhoffning yig'inlar qonuni ga asosan umumlashtirilgan hosil hosil qilish: ya'ni generator zanjiri bo'ylab, ularning algebraik yig'indisi nolga teng bo'lishi kerak. elektryuqoridagi grafikda bir faza moslashtirilgan generatorda elektr yurituvchi kuch (emk) va unga magnit oqim ning vaqt bo'yicha o'rnatilgan tasvirlangan: ko'k chiziq – emk e(t), sinusoidal o‘zgarishlar. to‘q sariq chiziq – magnit oqimph(t)\phi(t)ph ( t ), kosinusga teskari fazada. bu grafik generatorning ishlashini vizual effektga …$

4 / 16

$uksiya qonuni, va differensial tenglamalar asosida tuziladi. elektr zanjirining differensial tenglamalari bir fazali generatorning oddiy ekvivalent ishlashi statorga ulangan aktiv-reaktiv yuklamani ifodalaydi. bu vaqtda qaysi maqsad differensial tenglama yoziladi: simulink muhiti da bir fazali yuqori darajali generatorning matematik modeli asosida blokirovkasining vizual ko'rinishini beradi. bloklar ifodalanadi: e(t)— emk manbai (generatorning ichki yoshlari), r— aktiv qarshilik (stator qarshiligi), l·di/dt— induktivlik elementi (o'ramdagi katta qarshilik), i(t)— tok chiqishi , u(t)— chiqish davri modelni maqsad model jarayonlarni ifodalaydi: generator statoridagi tezlik va toklarning vaqt bo'yicha o'chirish. emk hosil bo'lishi va unga ta'sir etuvchi suv. rotorning burchak va harakat tenglamasi. belgilanish ma'nosi o'lchov rrr statorning qarshiligi om lll statorning induktivligi h ō\omegaō rotorning b rad/s th\thetath rotorning burchak holati rad jjj rotor inertsiya momenti kg·m² tmt_mtm. mexanik (berilgan) moment n·m tet_ete. _ n·m i(t)men (t)men ( t ) stator toki a e(t)e(t)e ( t ) emk v u(t)u(t)u ( t ) chiqish davri v …$

5 / 16

o‘rtasidagi munosabat impedans orqali ifodalandi. rotor harakatining mexanik modeli esa momentlar tenglamasi orqali baholandi va bu generatorning o‘zgaruvchan ish sharoitlarida qanday harakat qilishini tahlil qilish imkonini berdi. bunday matematik model elektr energiyasi ishlab chiqarish jarayonlarini chuqur tahlil qilish, boshqaruv tizimlarini loyihalash va energiya samaradorligini oshirishda muhim ahamiyatga ega. foydalanilgan adabiyotlar 1. назаров с. а., сафаров и. с. теоретические основы электротехники. часть ii: электрические машины. — т.: «фан», 2019. — 412 б. 2. chapman s. j. electric machinery fundamentals. — 5th ed., mcgraw-hill, 2011. — 800 p. 3. хайдаров у.х., юсупов ш.а. электр машиналари. — т.: toshdtu, 2018. — 368 б. 4. fitzgerald a. e., kingsley c., umans s. d. electric machinery. — 6th ed., mcgraw-hill, 2003. — 720 p. 5. krause p. c., wasynczuk o., sudhoff s. d. analysis of electric machinery and drive systems. — ieee press, 2013. — 656 p. 6. мавлонов н.р., ниёзов и.р. elektr mashinalari va …
