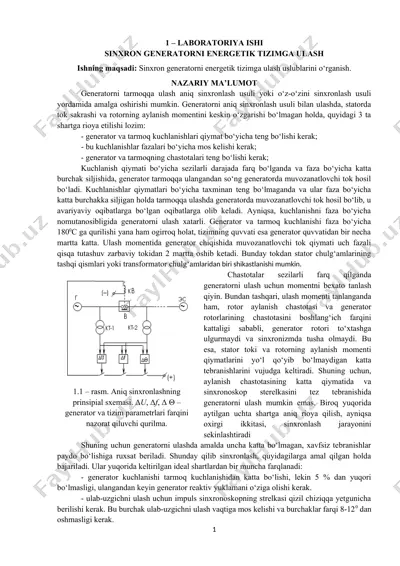

1 – laboratoriya ishi sinxron generatorni energetik tizimga ulash ishning maqsadi: sinxron generatorni energetik tizimga ulash uslublarini o‘rganish. nazariy ma’lumot generatorni tarmoqqa ulash aniq sinxronlash usuli yoki o‘z-o‘zini sinxronlash usuli yordamida amalga oshirishi mumkin. generatorni aniq sinxronlash usuli bilan ulashda, statorda tok sakrashi va rotorning aylanish momentini keskin o‘zgarishi bo‘lmagan holda, quyidagi 3 ta shartga rioya etilishi lozim: - generator va tarmoq kuchlanishlari qiymat bo‘yicha teng bo‘lishi kerak; - bu kuchlanishlar fazalari bo‘yicha mos kelishi kerak; - generator va tarmoqning chastotalari teng bo‘lishi kerak; kuchlanish qiymati bo‘yicha sezilarli darajada farq bo‘lganda va faza bo‘yicha katta burchak siljishida, generator tarmoqqa ulangandan so‘ng generatorda muvozanatlovchi tok hosil bo‘ladi. kuchlanishlar qiymatlari bo‘yicha taxminan teng bo‘lmaganda va ular faza bo‘yicha katta burchakka siljigan holda tarmoqqa ulashda generatorda muvozanatlovchi tok hosil bo‘lib, u avariyaviy oqibatlarga bo‘lgan oqibatlarga olib keladi. ayniqsa, kuchlanishni faza bo‘yicha nomutanosibligida generatorni ulash xatarli. generator va tarmoq kuchlanishi faza bo‘yicha 1800c ga …

2 / 3

eltiradi. shuning uchun, aylanish chastotasining katta qiymatida va sinxronoskop sterelkasini tez tebranishida generatorni ulash mumkin emas. biroq yuqorida aytilgan uchta shartga aniq rioya qilish, ayniqsa oxirgi ikkitasi, sinxronlash jarayonini sekinlashtiradi 1.1 – rasm. aniq sinxronlashning prinsipial sxemasi. δu, δf, δ θ – generator va tizim parametrlari farqini nazorat qiluvchi qurilma. shuning uchun generatorni ulashda amalda uncha katta bo‘lmagan, xavfsiz tebranishlar paydo bo‘lishiga ruxsat beriladi. shunday qilib sinxronlash, quyidagilarga amal qilgan holda bajariladi. ular yuqorida keltirilgan ideal shartlardan bir muncha farqlanadi: - generator kuchlanishi tarmoq kuchlanishidan katta bo‘lishi, lekin 5 % dan yuqori bo‘lmasligi, ulangandan keyin generator reaktiv yuklamani o‘ziga olishi kerak. - ulab-uzgichni ulash uchun impuls sinxronoskopning strelkasi qizil chiziqqa yetgunicha berilishi kerak. bu burchak ulab-uzgichni ulash vaqtiga mos kelishi va burchaklar farqi 8-120 dan oshmasligi kerak. - sinxronoskop strelkasi 2-3 aly/min chastota bilan aylanishi uchun, generator kuchlanishi chastotasi tarmoq chastotasiga yaqin bo‘lishi kerak. sinxronlashtirishni amalga oshirish tarmoqqa ulanish uchun …

3 / 3

asligiga e`tibor qarating, chunki generator o‘rnatilgan aylanish yo‘nalishiga ega va haqiqiy elektr stansiyasi ishlayotgan paytda klemmani almashtirishni istisno qilish mumkin. sinxronizatsiya protsedurasi qo‘lda bajarilishi kerak bo‘lsa, elektr stansiyasi xodimlari uchun kuchlanish va chastota o‘lchagichlari va sinxronoskop kabi turli xil o‘lchash va namoyish qilish moslamalari mavjud. chastota o‘lchagichda tarmoq va ulangan mashinaning chastotasini bir vaqtning o‘zida ko‘rsatish uchun ikkita shkala mavjud. bu haydash turbinasining tezligini oshirish yoki kamaytirish zarurligini ko‘rsatadi. shu bilan bir qatorda, mashinaning kuchlanishini tekshirish va tarmoq kuchlanishiga tenglashgunga qadar sozlash uchun juft voltmetrdan foydalanish mumkin. quydagi 1.2 va 1.3-rasmlarda tajriba stending umumiy ko‘rinishi va ishchi xolati keltirilgan. 1.2-rasm. tajriba stending umumiy ko‘rinishi. 1.3-rasm tajriba ishining ishchi xolati. avariyaviy shartlarda, tizimdagi chastota doimiy bo‘lganda, generatorni aniq sinxronlash bir necha minutga cho‘zilishi mumkin. shuning uchun chastota va kuchlanishning pasayishi va tebranishi bilan bog‘liq avariyalarni bartaraf etishda, 165 mwdan kichik quvvatli generatorlarni tarmoqqa ulash o‘z-o‘zini sinxronlash usulida amalga oshirilishi kerak. 165 …
