22-ma’ruza: harorat, bosim, sarf, tezlik va sathni nazorat qiluvchi asboblar

PPT 9 pages 3.7 MB Free download

9 pages

FaylHub.uz

Download via Telegram

Size 3.7 MB

File type PPT

Pages 9

Updated Dec 2025

Page preview (5 pages)

Scroll down 👇

1 / 9

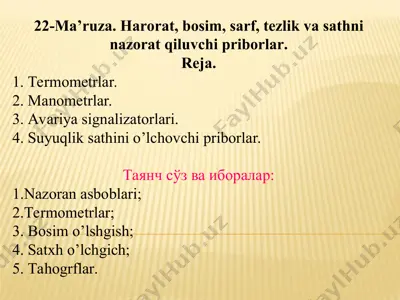

слайд 1 22-ma’ruza. harorat, bosim, sarf, tezlik va sathni nazorat qiluvchi priborlar. reja. 1. termometrlar. 2. manometrlar. 3. avariya signalizatorlari. 4. suyuqlik sathini o’lchovchi priborlar. таянч сўз ва иборалар: nazoran asboblari; termometrlar; 3. bosim o’lshgish; 4. satxh o’lchgich; 5. таhоgrflar. datchik asboblarda ko’rsatkich sifatida avtomobilning asboblar panelida joylashtirilgan xabarchi lampalar xizmat qiladi. nazorat-o’lchash va daraklash asboblarining avtomobil nosozliklarini o’z vaqtida aniqlashdagi ahamiyati kattadir. bu avtomobilning ishonchli va harakat xavfsizligini ta’minlashda katta rol o’ynaydi. bajaradigan vazifasiga ko’ra, avtomobilning no’a quydagi guruxlarga bo’linadi: temperatura o’lchaydigan (termometrlar), bosim o’lchaydigan (manometrlar), yonilg’i sathini o’lchiydigan, abni zaryadlanish rejimini nazorat qiladigan, tezlik va o’tilgan yo’lni o’lchaydigan (spidometrlar), aylanish chastotasini o’lchaydigan (taxometrlar). bundan tashqari no’a turkimiga taxograflar ham kiradi. ҳайдовчига маълумот узатиш усули бўйича назорат-ўлчов асбоблари кўрсатувчи ва дарак берувчи гурухларга бўлинади. кўрсатувчи асбобларнинг шкаласи ва кўрсатгич мили ҳолатига кўра ўлчаётган катталикнинг қиймати аниқланади. бу асбоблар назорат қилаётган параметрининг аниқ қийматини ўлчаш ва автомобилнинг бутун бир тизими …

2 / 9

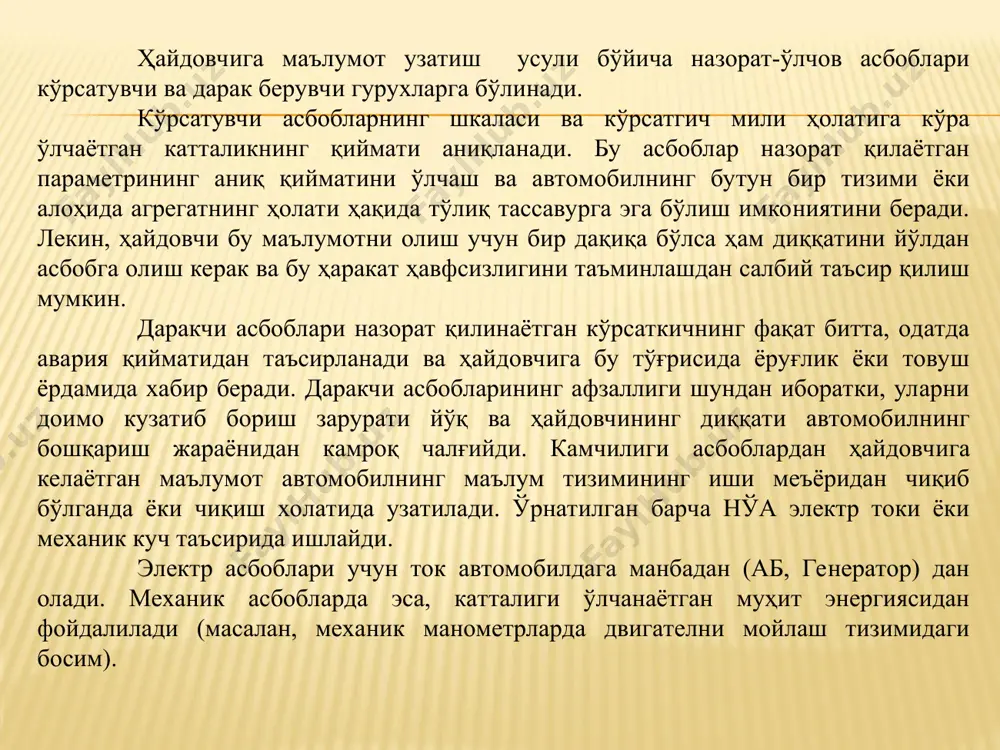

имининг иши меъёридан чиқиб бўлганда ёки чиқиш холатида узатилади. ўрнатилган барча нўа электр токи ёки механик куч таъсирида ишлайди. электр асбоблари учун ток автомобилдага манбадан (аб, генератор) дан олади. механик асбобларда эса, катталиги ўлчанаётган муҳит энергиясидан фойдалилади (масалан, механик манометрларда двигателни мойлаш тизимидаги босим). 1 - rasm. yengil avtomobilni kombinatsiyalashgan peshtochkasini umumiy ko’rinishi. 1 - spidometr; 2 - umumiy yurgan kilometrni xisoblagich; 3 - bir kunlik yurgan yo’lni xisoblagich; 4 - taxometr; 5 - uzatmalarni almashtirish indikatori; 6 - yonilg’ini satxini ko’rsatkich; 7 - yonilg’i satxini kontrol lampasi; 8 - sovitish tizimidagi temperaturani ko’rsatkich; 9 - kontrol lampa; 10 - oldingi g’ildirakdagi kontrol lampa; 11 - burilishni ko’rsatkich; 12 - faqat oldingi g’ildirakdagi kontrol lampa uchun fwd; 13 - avtomat uzatmalar qutisi kontrol lampasi uchun power; 14 - kontrol lampa 4wd yonishi to’xtash vaqtida richag xolatiga qarab hi-lo; 15 - kontrol lampa rejimi lo. суюқлик датчиклари – 2000дан +7500с гача …

3 / 9

metr suyuqlik va gaz bosimini o’lchaydigan asbob. dvigatelni moylash tarmog’ida moy bosimining maqbulligini muntazam tekshirib turish uchun issiqlik monometri qo’llaniladi. 3-chizma. moylash tarmog’ida ishlatiladigan elektr issiqlik manometri. 1-ab; 2-ko’rsatkichning bimetall plastinkasi; 3-ko’rsatkichning sperali; 4- mili; 5 - shtutser; 6 - diafragma; 7 - qo’zg’almas ilashma; 8 - qazg’aluvchi ilashma; 9- datchikning bimetall plastinkasi; 10 -datchikning spirali. yonilg’i sathi ko’rsatkich va datchilari bu asboblar mashinaning yonilg’i bakidagi yonilg’i sathini ko’rsatishga xizmat qiladi. ko’rsatkich datchik va priyomnikdan tashkil topgan bo’lib, datchik bakka, priyomnik esa asboblar shchitiga o’rnatilgan bo’ladi. qopqoqli korpus rux qotishmasidan quyib yasalgan. (4-rasm ). 4-rasm. yonilg’i sathi ko’rsatkich va datchiklar chizmasi. 1 - polzunli datchikning qalqovichi; 2 - datchikning reastati; 3 – ko’rsatuvchi-ning korpusi; 4,5 - elektr magnitlar; 6 – ko’rsatuvchining yakorchadagi mili; 7 – qarshilik. nazorat savollar 1.temperaturaning o’lchash asboblarini ishlashini tushuntiring ? 2.bosimni nazorat qiluvchi asboblar tuzilishini tushuntiring ? 3. yonilg’i satxini o’lchovchi asboblar ishlash printsipini ayting ? …

4 / 9

22-ma’ruza: harorat, bosim, sarf, tezlik va sathni nazorat qiluvchi asboblar - Page 4

5 / 9

22-ma’ruza: harorat, bosim, sarf, tezlik va sathni nazorat qiluvchi asboblar - Page 5

Want to read more?

Download all 9 pages for free via Telegram.

Download full file

About "22-ma’ruza: harorat, bosim, sarf, tezlik va sathni nazorat qiluvchi asboblar"

слайд 1 22-ma’ruza. harorat, bosim, sarf, tezlik va sathni nazorat qiluvchi priborlar. reja. 1. termometrlar. 2. manometrlar. 3. avariya signalizatorlari. 4. suyuqlik sathini o’lchovchi priborlar. таянч сўз ва иборалар: nazoran asboblari; termometrlar; 3. bosim o’lshgish; 4. satxh o’lchgich; 5. таhоgrflar. datchik asboblarda ko’rsatkich sifatida avtomobilning asboblar panelida joylashtirilgan xabarchi lampalar xizmat qiladi. nazorat-o’lchash va daraklash asboblarining avtomobil nosozliklarini o’z vaqtida aniqlashdagi ahamiyati kattadir. bu avtomobilning ishonchli va harakat xavfsizligini ta’minlashda katta rol o’ynaydi. bajaradigan vazifasiga ko’ra, avtomobilning no’a quydagi guruxlarga bo’linadi: temperatura o’lchaydigan (termometrlar), bosim o’lchaydigan (manometrlar), yonilg’i sathini o...

This file contains 9 pages in PPT format (3.7 MB). To download "22-ma’ruza: harorat, bosim, sarf, tezlik va sathni nazorat qiluvchi asboblar", click the Telegram button on the left.
